松下HD82,100,等K机芯另一通病的修复，反向快速播放总进入保护状态，完全修复全过程

松龙山

谢谢朋友回复。在箱底呢， 那天翻出来请教一下。

jetluo

交易区新帖推荐

大师，我这也有一台HD82的机子，带子卡在机器里，出不来。开电源，磁鼓运转，2秒钟自动保护关机。请教如何把带子退出来。还有如何把机芯拆出来？感谢！

全中文说明书

jetluo 发表于 2019-11-10 12:17
大师，我这也有一台HD82的机子，带子卡在机器里，出不来。开电源，磁鼓运转，2秒钟自动保护关机。请教如何 ...

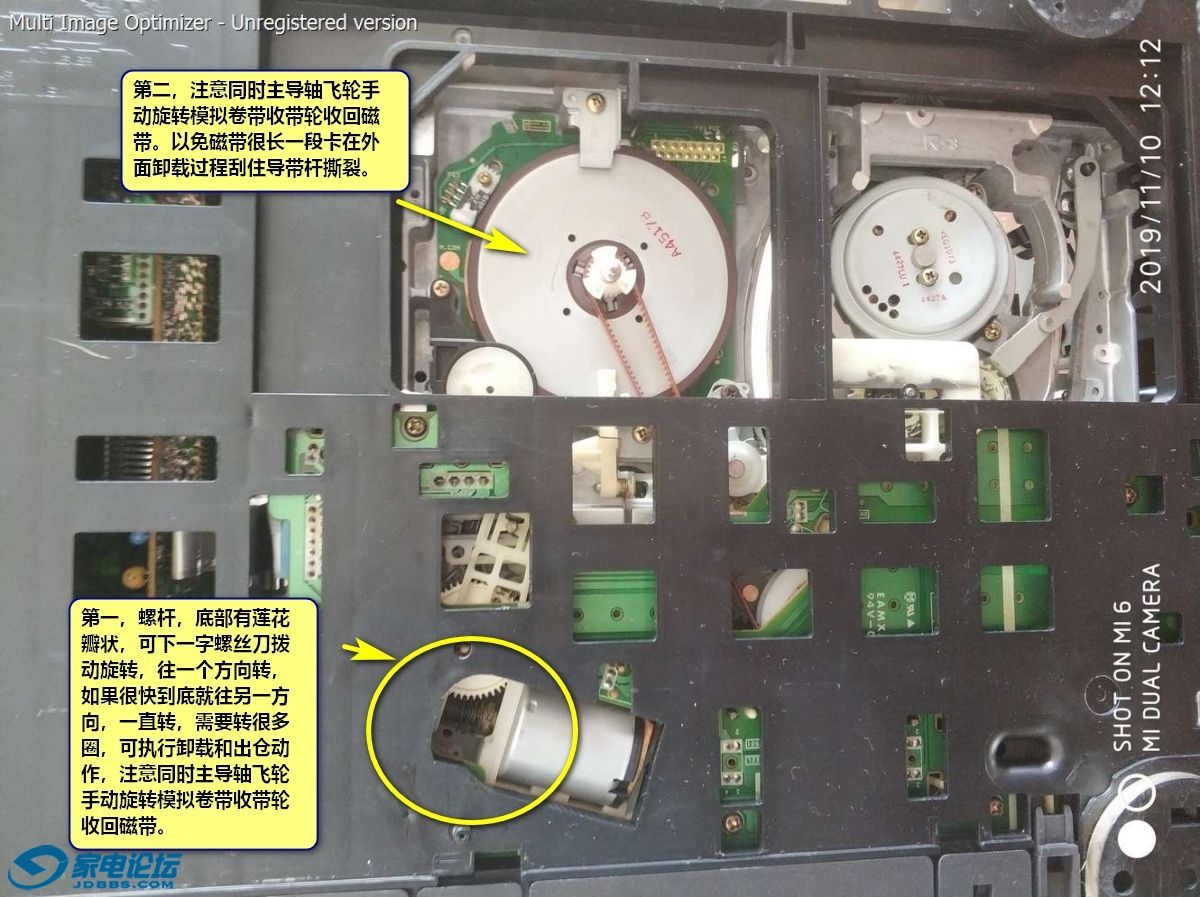

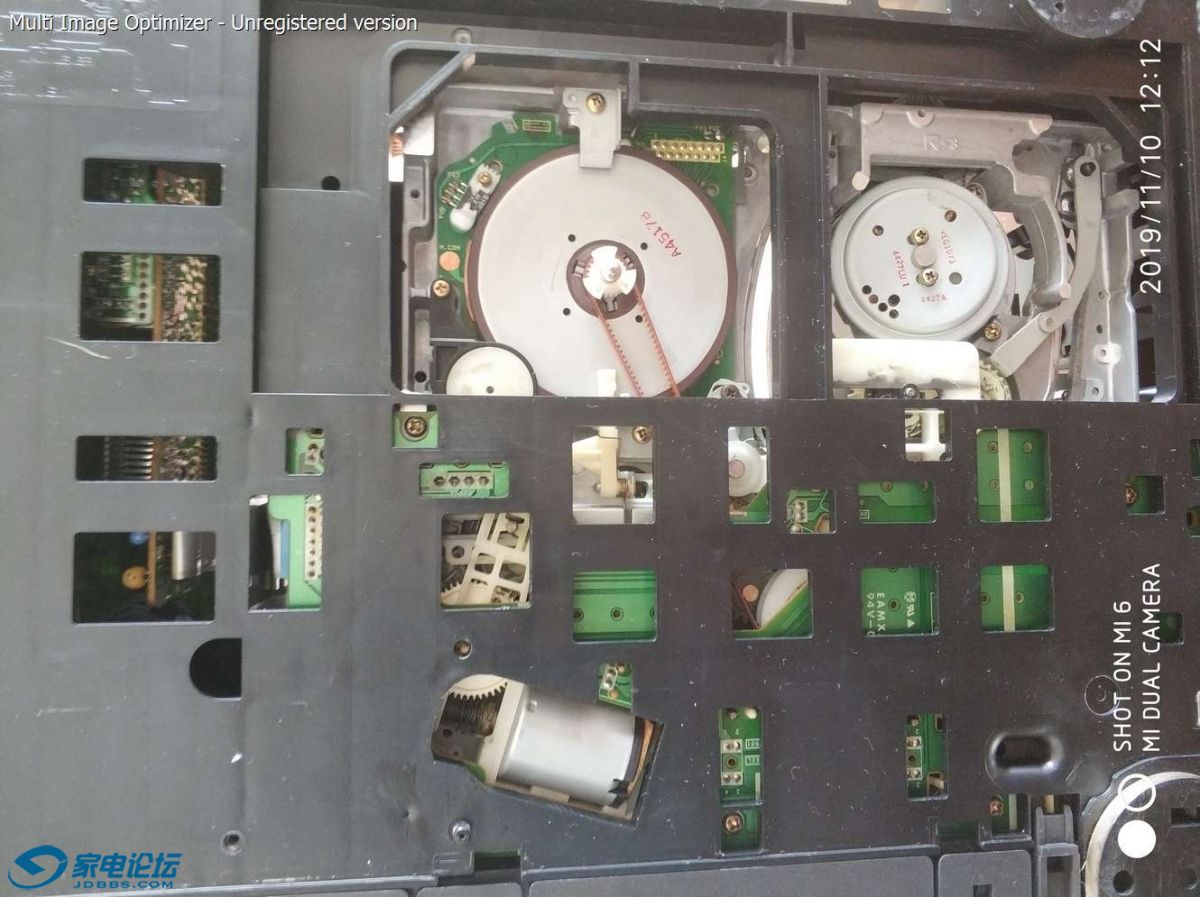

下面是机芯固定螺丝图。

全中文说明书

jetluo 发表于 2019-11-10 12:17
大师，我这也有一台HD82的机子，带子卡在机器里，出不来。开电源，磁鼓运转，2秒钟自动保护关机。请教如何 ...

不知道扇形摆动中介齿轮架在内部是否是自由活动状态，如果两个方向尝试旋转飞轮，都无法让收带轮回收，自己手就要动起来防止露在外面的带子卡在导杆上。

注意，以上说的一切都是在切断电源情况下搞。

碧水蓝天321

这种锁片原来就有成袋的散装出售，一种塑料，一种金属

jetluo

交易区新帖推荐

全中文说明书 发表于 2019-11-11 09:07
不知道扇形摆动中介齿轮架在内部是否是自由活动状态，如果两个方向尝试旋转飞轮，都无法让收带轮回收，自 ...

非常感谢，我试试！

全中文说明书

碧水蓝天321 发表于 2019-11-11 09:13
这种锁片原来就有成袋的散装出售，一种塑料，一种金属

某宝也有，只是随手取材，不想等那么多天，哈哈。

但是类似D7,D8，以及随身听那种尺度的小的卡簧垫片某宝也没有，我已经订制了，后面公布。

jetluo

全中文说明书 发表于 2019-11-11 09:07
不知道扇形摆动中介齿轮架在内部是否是自由活动状态，如果两个方向尝试旋转飞轮，都无法让收带轮回收，自 ...

感谢指导，按照您的方法，带子是卸下来了。但是目前机芯处在无法加载磁带的状态，即盒带送入有很大的阻力，根本进不了仓。想卸下机芯修理。是不是要先卸下仓门，但不知道如何下手，还请大师指导。

野钓嘎鱼

我等应该好好学习楼主的这种精神

全中文说明书

jetluo 发表于 2019-11-15 12:55
感谢指导，按照您的方法，带子是卸下来了。但是目前机芯处在无法加载磁带的状态，即盒带送入有很大的阻力 ...

看我以前这个贴子，https://www.jdbbs.com/thread-6238342-1-1.html
里面有HD100的维修手册，照上面分解图，先要卸掉机芯顶部的出入盒夹持装置，
你这种情况，全部拆出之后，着重看下底部的各对位状态，以及大滑动连杆有没开裂。机芯只有全体回归出仓对位状态，状态开关也是指向出仓，开机上电才会正常。

全中文说明书

野钓嘎鱼 发表于 2019-11-15 14:03
我等应该好好学习楼主的这种精神

夸奖夸奖！

jetluo

全中文说明书 发表于 2019-11-15 20:06
看我以前这个贴子，https://www.jdbbs.com/thread-6238342-1-1.html
里面有HD100的维修手册，照上面分解 ...

还没搞，但真的非常感谢！

dqznh

松下HD100录像机。进带后带子完全上带，就是包裹磁鼓，而磁鼓不转，按播放键，屏幕显示，但是没有动作，快进、快到都是相同现象，屏幕显示，机器没有动作

lguiye

好资料！学习了

全中文说明书

dqznh 发表于 2020-5-22 18:01
松下HD100录像机。进带后带子完全上带，就是包裹磁鼓，而磁鼓不转，按播放键，屏幕显示，但是没有动作，快 ...

有无故障代码？
