松下HD82,100,等K机芯另一通病的修复，反向快速播放总进入保护状态，完全修复全过程

全中文说明书

这个是我在多年前写的卡坛和家电的家庭影院版块老贴，因为图片在原老卡座论坛，老卡坛垮后图片丢失，应多位朋友强烈要求，恢复此贴，因后来有了家电卡座版块，顺便搬到这里来。

松下HD82,100,等K机芯存在地球人都知道的通病，加载电机轴套开裂，导致加载，或者各种动作异常，用502粘住轴套搞定。关于这个信息，随便互联网一搜，到处都有。

但是K机芯却存在另一通病，到处都有人问的，但是在互联网上却完全没有关于修复解决的信息，这就是HD82,HD100之类的机器，反向快速播放总进入保护状态，甚至导致绞带吃带的严重事故，而正向快速播放，常规播放，倒带，进带，全功能都正常，是个比较难以判断的古怪故障，由于故障太过疑难，所以在翻阅大量以前各种维修的文献资料中，没有找到相关的资料，俺们的机器也不幸中招了，很多人碰到这种故障的直接就把机器卖了。我可舍不得。还有一堆宝贝录像带还没爽够！

分析----
因为除了反向快播之外，各种功能都正常，这往往会引导人往机芯控制电路，状态回馈给CPU，加载电机的伺服电路等方面臆想，尤其是久修了录像机的人，往往也容易陷入一种惯性思维当中。通过正向和反向旋转供带轮和卷带轮，模拟运行时的力矩，发现供带轮的反向播放时候卷带无力。

K机芯与前期的机芯不同，为了省出仓电机，将进仓出仓的功能也并入了底部加载电机的动作，其它的关于走带部分，其实各带的机器都大同小异，大体都是一个中央变速堕轮，通过正转逆转，移动一个可滑动的中介齿轮，套在卷带盘或者是供带盘的定中介齿轮上的结构。大体情况是这样，但是关于这个中央变速堕轮，几代的机器变化却很大，导致各代的机器，故障侧重的位置也不同。而我们碰到的这个HD82,HD100，问题就出在这个中央变速堕轮。

我之所以用手去扭轮子，就是因为观察录像机动作的时候，看到在反向快播的时候，供带轮从供带转换到收带功能，主动旋转的速度，明显低与正常应该有的速度，导致磁带从主导轴旁松弛出来好长一段，显然属于无力的情况，而且出盒收带的时候，左侧供带轮反转，经常收不完全，收带无力。所以我要用手去扭供带轮，在底部堕轮的中介轮靠上后，依然非常软蛋！肯定是机械问题，跟电路无关。

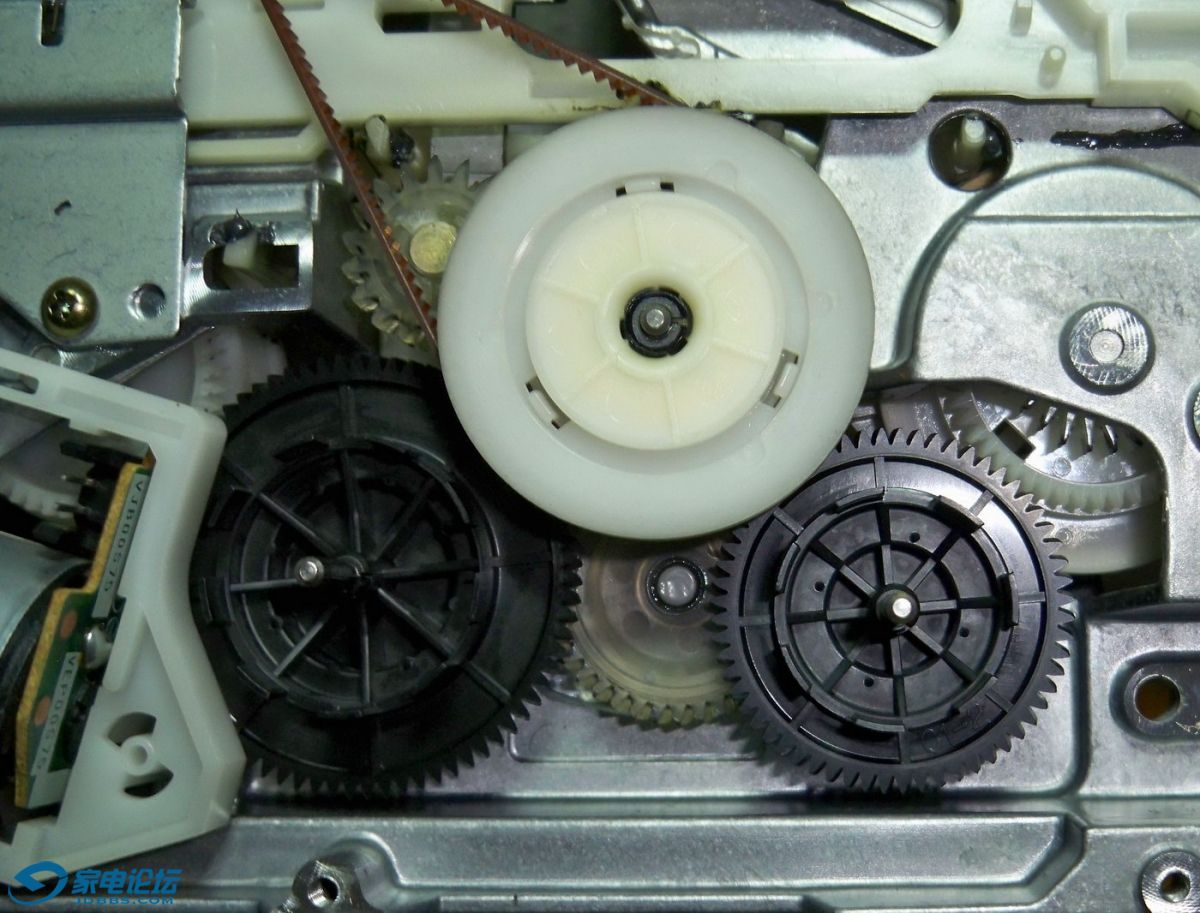

下图是阻尼堕轮


可以看见几个齿轮的连接关系

要拆卸中央懒轮，弹性卡簧片可不能乱崩，为了防止在十来个平米大的房间满地爪牙地开个手电找，套个塑料袋是最好的方法。不幸的是，簧片断了。




拆卸下来，宝塔形状的双重多功能懒轮，其实是将两个功能懒轮层叠加在一起，组合而成。




顶部注意看，中心的芯子顶端的三个卡头不见了，已经断裂了。要注意清除干净这些细小的异物。




宝塔形状的双重懒轮构造。注意，用手扭动的时候，感觉两个懒轮全都已经没有摩擦阻尼了，松松垮垮。怪不得根本带不动反向播放的了。上面那个，就是管播放/正快播/反快播的懒轮，下面那个是倒带用的懒轮，只能往一个方向懒，另一个方向，就是倒带的方向是坚硬的，不能滑动的。

三下两下卸个精光，乖乖，这么复杂啊！


注意看，两个毛毡上都被划出了同心圆，与它摩擦的塑料片上就是一道道的同心圆，毛毡老化，被划出同心圆，摩擦力变小，我用刀片，在摩擦的塑料同心圆接触面上，辐射性地划出道道，增大摩擦力。

注意看倒带用的单向懒轮中央的一圈弹簧，在倒带齿轮靠上来后，这个轮子是硬的，倒带的过程不会产生阻尼，原理就是中间的一圈弹簧，拨动伸出的一个蒂蒂，只能往一个方向转，不信你回家用弹性铁丝绕个棍子上实验下，这算什么效应来着？？单向旋转效应？？？


按原样子装好，注意虽然最中央的轴芯顶端的倒钩已经断裂脱落，但是芯子本身是靠内部的一个环来过吟配合的，所以喀塔一声可以摁上去固定好的。
我自己用透明塑料片制作了个卡簧，补充上去。漂亮吧！小总结下，堕轮本身的构造合理没问题，但是使用的材料和毛毡的质量要了老命了。

全部安装完毕，所有功能全部恢复正常。




最后顺便来回顾下我拆卸分析DA-40机芯的那一贴，DA-40的阻尼惰轮是划分成独立的两个轮体，以便执行正向和反向播放两种磁鼓包饶力矩的需求，松下HD系列K机芯则是在这一个变速惰轮的轮体上面，建立了两套正反力矩，以及倒带坚硬无变速的机构。为了达到同一个目的，可以有好几条路走。

司马信

交易区新帖推荐

录像机的机械结构比卡座要复杂得多，也比卡座精密。

全中文说明书

司马信 发表于 2017-5-14 12:06
录像机的机械结构比卡座要复杂得多，也比卡座精密。

确实，确实

爱锅头

谢谢版主，终于可以解决问题啦

全中文说明书

爱锅头 发表于 2017-5-14 12:17
谢谢版主，终于可以解决问题啦

啊？啥时候当官啦？

逆行鲨

交易区新帖推荐

大师的实用帖是我的葵花宝典！顶起！

全中文说明书

逆行鲨 发表于 2017-5-14 15:39
大师的实用帖是我的葵花宝典！顶起！

，没没没没有自宫的情节啊！

守望沙滩

我那台松下HD500走带有摩擦声音应该也是这里的问题，有时间对照帖子打开看看

碧空万里

hd100的挑带杆底部金属片变形扭曲，会引起图像噪波带。

松龙山

楼主；一台H82放像没图像声音正常【刚开始半分钟很正常然后就没有图像了】不知何故？怎样处理？烦请楼主指点。谢谢。

valoon

司马信 发表于 2017-5-14 12:06
录像机的机械结构比卡座要复杂得多，也比卡座精密。

严重同意，看头晕了

司马信

valoon 发表于 2017-5-16 16:23
严重同意，看头晕了

常用的音源，机械结构最简单的就是LP，一个马达匀速运动即可，复杂一些是CD （包括CVD， DVD，蓝光），一般是3个电机，一个加载，一个驱动碟片，一个驱动光头。稍微复杂一些是MD，比CD多了录音结构。

然后就是卡座，最简单的有一个电机驱动双卡的设计，随身听的设计也简单，后来有4个电机的，一个主动轴，一个快进快退，一个状态切换，一个加载。也有一些一个电机几条皮带加齿轮的。

然后再复杂就是录像机，DAT， DV这类用磁带+磁鼓结构的机械，有不同的状态轮，各种弹簧，稍微不慎，拆下来就装不回去了。

再后来，用硬盘，用内存，就没有机械结构了。其实这才是零故障的革命性突破。

碧空万里

录像机芯就是大号的DAT机芯放大版

逆行鲨

司马信 发表于 2017-5-16 16:41
常用的音源，机械结构最简单的就是LP，一个马达匀速运动即可，复杂一些是CD （包括CVD， DVD，蓝光），一 ...

兄台说的很对！我感觉这些机器里吧还是卡座的可玩性最强，录像机、DAT的精度技术要求太高，一般人玩不了！

adfx01

jvc 后期的动态磁鼓那东西就是个坑！所以不敢玩录像机了！
