TASCAM DA-30MKII DA-40 DA-45HR机芯通病之二，摆动齿轮臂开裂修复

全中文说明书

TASCAM 系列DAT机，自打DA30MKII之后，就使用了一种全新的机芯，原先几个采用金属的部件都替换成了新兴高科技材料（比如复合碳纤维），以及工程塑料。在去除了金属部件的精度不高，易腐蚀的时候也容易出点问题。

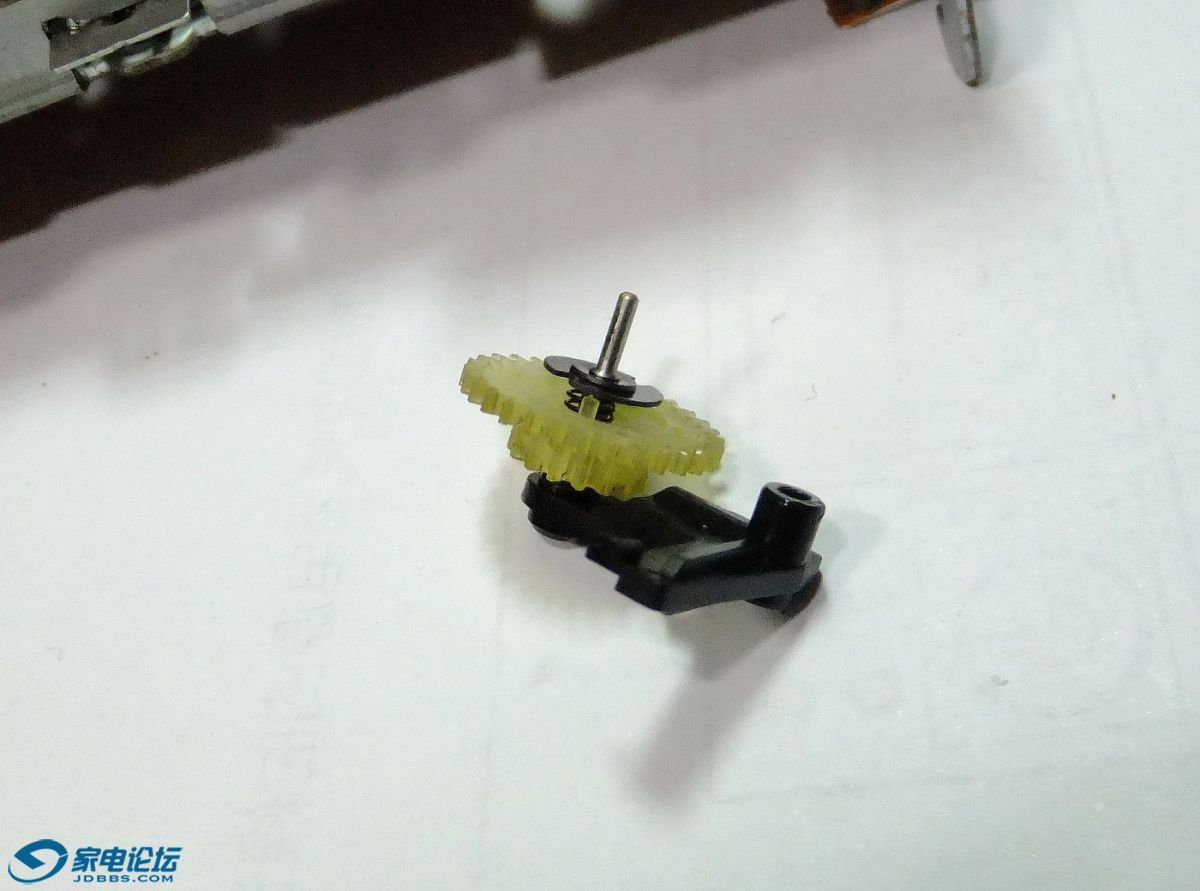

下面这照片当中，可以看出哪里出问题了吗？不仔细看很难发现吧

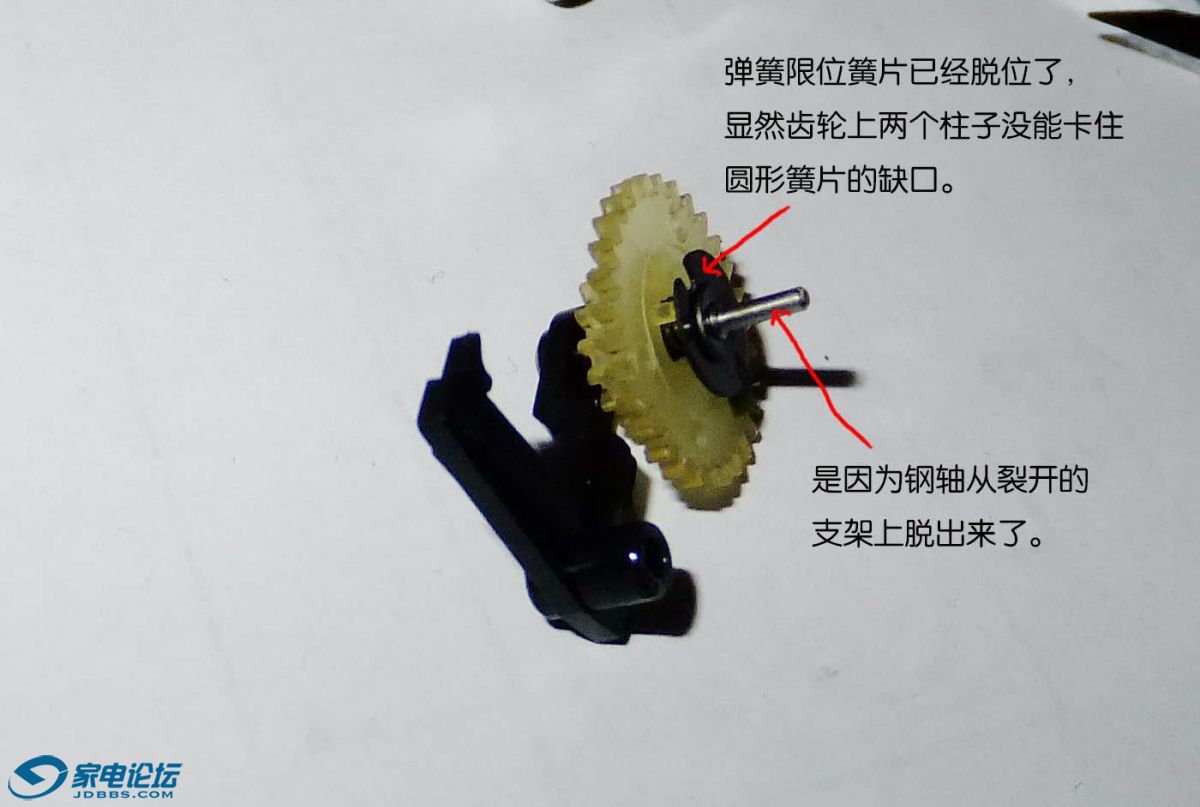

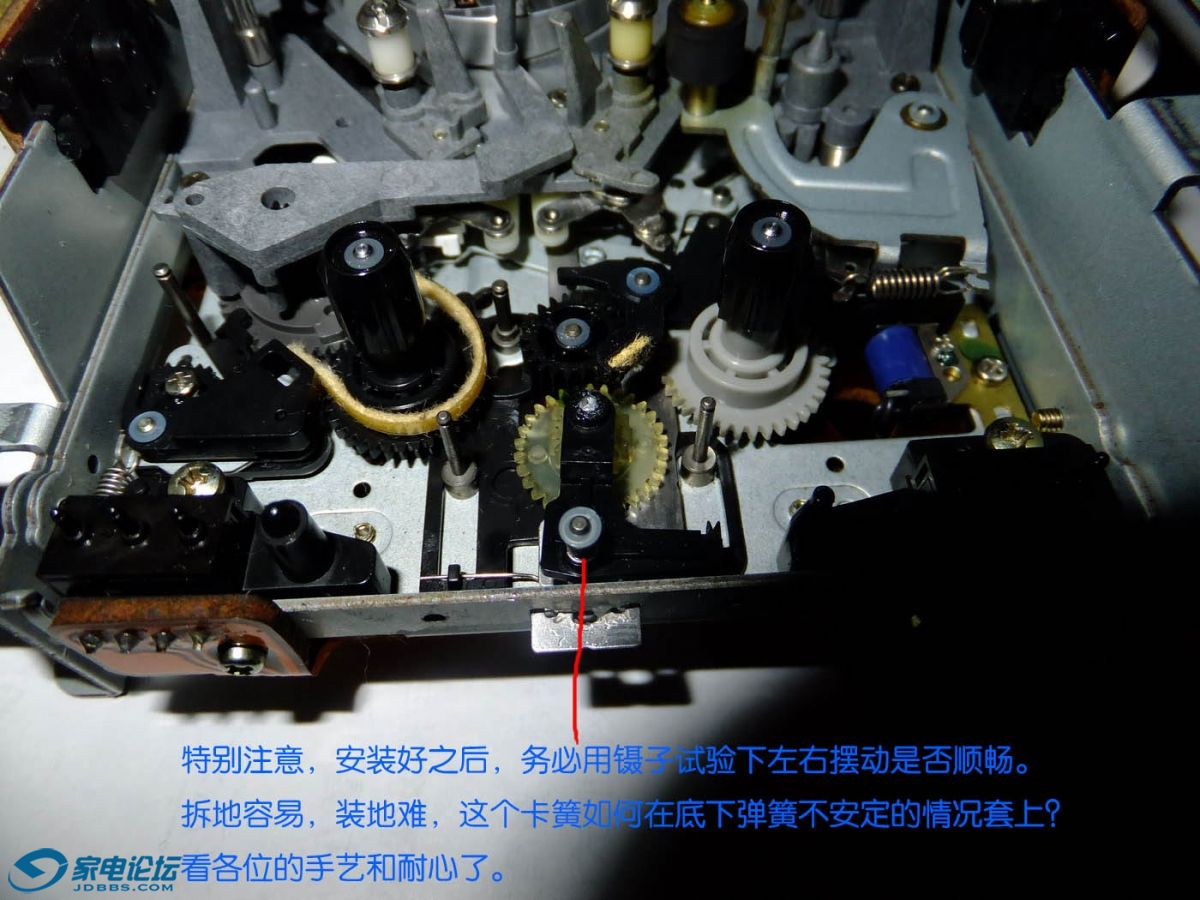

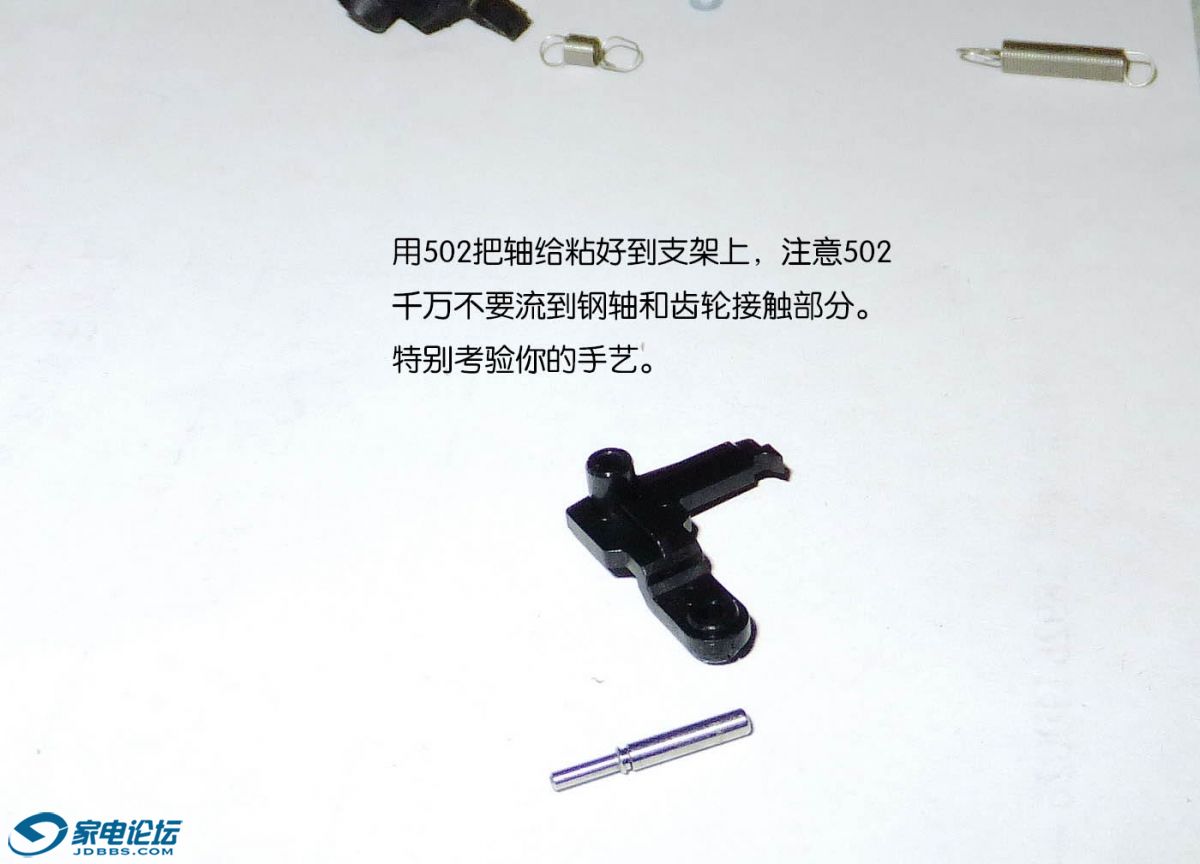

摆动齿轮上，最关键的抱死钢轴的地方，如此关键的部位，怎么就搞到开裂的呢！日本人啊！这个地方裂了，普通塑料就是不耐！钢轴往下移位了，摆动的变档齿轮内部的阻尼弹簧丧失作用，摆动功能无法完成，卷带轮无法转，会绞死磁带的，收带轮不动，磁带收不进带盒，出仓就会搞死机器的。这个是当时在搞完上一篇的加载臂问题之后，那天马上继续拆来搞定的。所有的维修步骤都在照片文字中说明了，文章的结尾顺便分析一下TASCAM机芯这样设计的精妙之处。





































TASCAM的机芯如此独特，为什么整成如此复杂的呢？大家也看到了，它竟然需要两套独立的惰轮来执行变速和差速的。在松下HD系列录像机的K机芯中，惰轮只要一套就够了的。TASCAM的机芯精妙之处，就在它并没有独立的卷带电机，SONY非直驱系列的机芯具有独立的卷带电机。这样一来，卷带轮非直驱的机芯在正常播放的时候，以及反向倒着播放磁带的时候，卷带轮需要产生多大的扭力才能正常执行正播和反播的磁鼓张力呢？要知道磁鼓只能向一个方向旋转的。磁鼓给磁带一个很大的力的。动动头脑？
卷带轮直驱的机芯设计起来相当方便，只要改动软件控制两个轮子卷动的力矩即可。但是在非直驱的机芯当中，这个问题就会变成噩梦。SONY的机芯具有专门的卷带电机，也可以通过对专门的卷带电机调速来完成这种情况，但是TASCAM并没有专门的卷带电机，它的卷带全靠主导轴上的同步皮带。

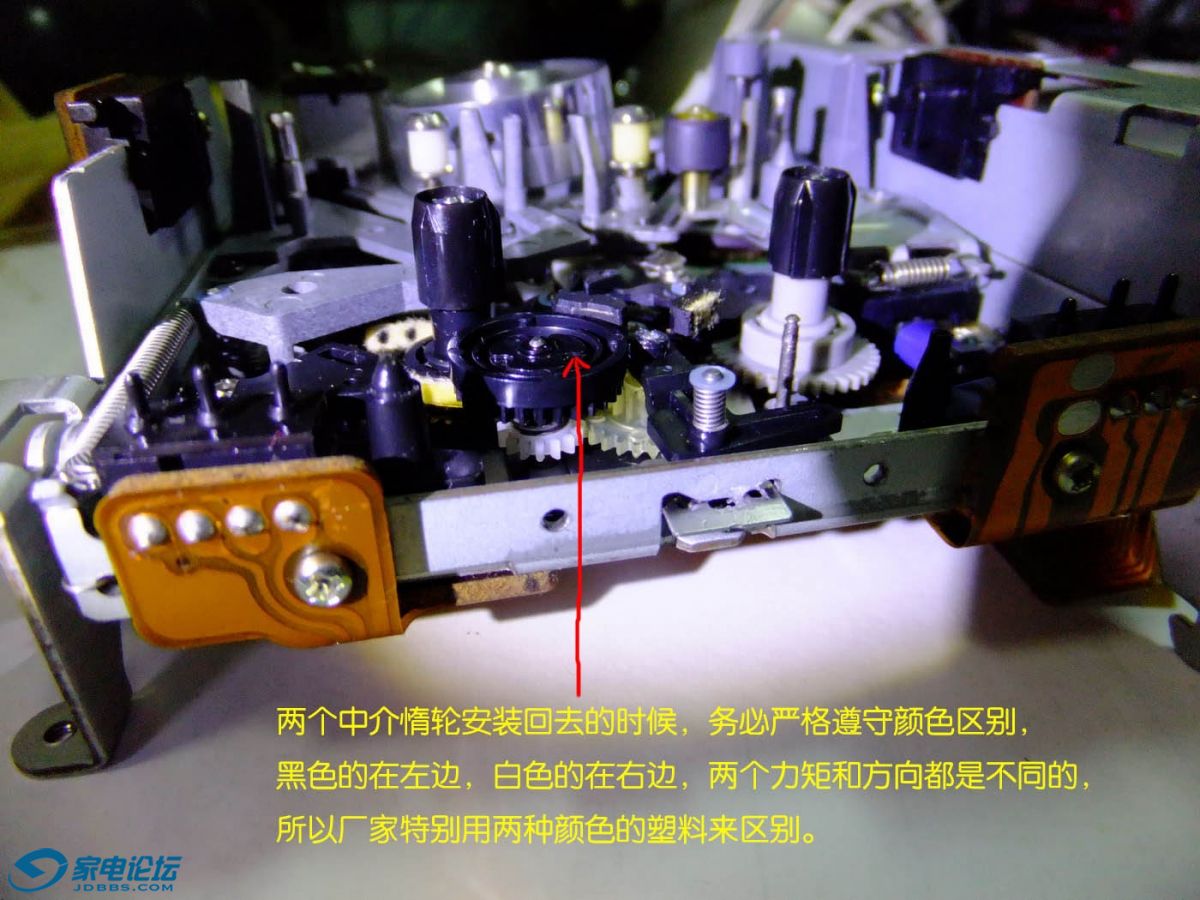

于是TASCAM就只能设计成使用两套力矩大小不同的卷带惰轮，一个黑色，一个白色，以示区分。正转播放磁带的时候一个工作，反向播放磁带的时候另一个工作，因为驱动卷带轮旋转的是主导轴。主导轴的转速在播放磁带时候是绝对的恒定的，无法更改的。

全中文说明书

交易区新帖推荐

如果真的剖析松下HD系列录像机的K机芯，K机芯仅用一套惰轮机构就实现了正向播放和反向播放的力矩平衡，最绝妙之处，在于在一个惰轮之上造出两个力矩系统外带一个单向旋转机构以供倒带。绝吧！

edabn

图文并茂!楼主太厉害了！！！！！！！！！！！

edabn

看来楼主对TASCAM情有独钟

valoon

这么复杂的机构要慢慢理解消化，机械贴是我最喜欢的，谢谢楼主好文！

全中文说明书

交易区新帖推荐

edabn 发表于 2017-4-16 21:17
看来楼主对TASCAM情有独钟

一头碰上了，没办法啊！不过TASCAM的音色要比SONY的味道鲜一些。

全中文说明书

valoon 发表于 2017-4-17 11:21
这么复杂的机构要慢慢理解消化，机械贴是我最喜欢的，谢谢楼主好文！

啊！哈哈。

天崖浪人

好文   LZ威武   这类帖子其实应该加精的

jq888

前辈打字辛苦 顶起！

全中文说明书

天崖浪人 发表于 2017-4-20 11:24
好文   LZ威武   这类帖子其实应该加精的

哈哈，没啥，只要有需要的人看得到就行！

全中文说明书

jq888 发表于 2017-4-21 13:22
前辈打字辛苦 顶起！

谢谢哈！

bg0abo

好贴，搬个板凳听课！

小三哥

好帖，点赞。

全中文说明书

bg0abo 发表于 2017-4-22 11:16
好贴，搬个板凳听课！

哈哈，谢谢捧场啊！

全中文说明书

小三哥 发表于 2017-4-22 11:50
好帖，点赞。

哈哈，谢谢哈！三哥，TASCAM的机器声音真的很毒，下次搞个和SONY机器的对比贴。
