年末帖，雅佳75mk2的跨年折腾

JEEPSRT

全中文说明书 发表于 2017-2-4 21:49
对的，对的！一开始拿回来的时候，绝大多数常见磁带，可以说一般市面上的磁带，这些机器都不会绞 ...

这图发的，不愧是老师级别的，让人一看就懂，打理修机器我真的不灵，真的和你们无法比，就是接触机器多一些而已，慢慢知道了哪些机器故障率低，哪些机器容易修理，哪些机器适合自己，总掉链子的机器咱照样玩不转啊，呵呵！

逆行鲨

交易区新帖推荐

看到两位高人的辩论和分析，受益匪浅！能不能找到一个合适的改造方案使机器即用起来安心看起来也放心？

全中文说明书

JEEPSRT 发表于 2017-2-4 22:31
这图发的，不愧是老师级别的，让人一看就懂，打理修机器我真的不灵，真的和你们无法比，就是接 ...

哪里，我玩的盒带卡座型号和数量肯定不如您和鲨兄多，前面主要是玩DAT机和录像机，随身听多一些，有些盒带卡座方面的东西今后还要多请教您，大家多相互交流讨论哈。

全中文说明书

逆行鲨 发表于 2017-2-4 22:37
看到两位高人的辩论和分析，受益匪浅！能不能找到一个合适的改造方案使机器即用起来安心看起来也放心？

正巧，这几天也在搞一台GX75 MKII，鲨兄技术高，动作快，一下就搞定，我折腾好几天才刚刚装起来，哈哈。其实也是机械方面改动了个小东西，电路方面还没改，过些天写下过程。

逆行鲨

全中文说明书 发表于 2017-2-4 23:26
正巧，这几天也在搞一台GX75 MKII，鲨兄技术高，动作快，一下就搞定，我折腾好几天才刚刚装起来，哈哈。 ...

期待大师作品分享！我接下来要做电路调试，遇到问题还要向你请教！

~sen_~

交易区新帖推荐

楼主技术一流！我台75倒进带正常，但放音3秒自动停止，计数已能跳动，放音也没有声音，不懂如何修！能给我一份资料吗？邮箱：hhs208@163.com

我有aiwaNSXAK76

lz真厉害！顶起来

逆行鲨

~sen_~ 发表于 2017-2-7 10:49
楼主技术一流！我台75倒进带正常，但放音3秒自动停止，计数已能跳动，放音也没有声音，不懂如何修！能给我 ...

已经站内短信你了！

秦皇岛小张

楼主如何利用测试大纲调整带速能详细说一下么？您的表是频率计吧

逆行鲨

秦皇岛小张 发表于 2017-2-9 12:38
楼主如何利用测试大纲调整带速能详细说一下么？您的表是频率计吧

首先你需要一盒走带速度的测试带，我用的是3KHz、-10db测试带。卡座输出接口接频率计输入端，放入测试带并播放，看频率计的频率显示是否为3KHz，如有相差的调节速度电位器。石英锁相的一般相差2-3hz，可以不理会。如相差太多，则可能是晶体要换了。我的频率计是用福禄克15B万用表自己改的。

乾隆帝国

请教楼主 雅佳7000 开关仓门有讨厌的滋滋声 是什么原因？万望答复 谢谢！

逆行鲨

乾隆帝国 发表于 2017-2-9 23:04
请教楼主 雅佳7000 开关仓门有讨厌的滋滋声 是什么原因？万望答复 谢谢！

你好！雅佳7000用的什么机芯我不大清楚，不过我想如果只是开关仓门才有声音的话，可能相关的部位是仓门支点、进出仓摇臂与滑块之间、仓门与门框之间，你检查一下相关部位的润滑剂是否干硬了。如果在其他加载动作时也有声音，你应该考虑加载电机是否完好！我暂时想到就这些，希望能帮到你

逆行鲨

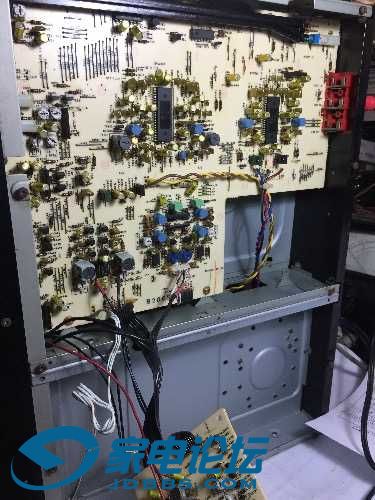

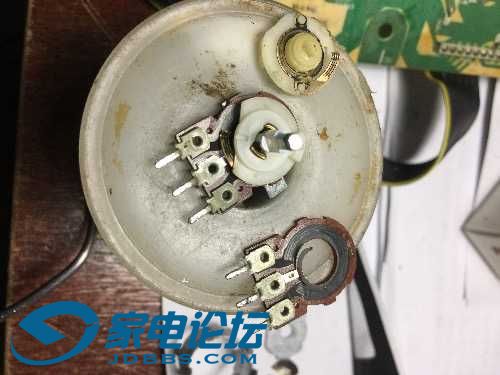

接下来对电路做维修。放音电路基本正常，主要是录音部分。原来左右声道电平相差太多，通道上的各个电位器都要检修，因为这个机器拆一次主电路板比较麻烦，前脸和后板都要拆下，所以索性将板上的耳放、录音输入、lev、bas等四个电位器都拆修一遍

逆行鲨

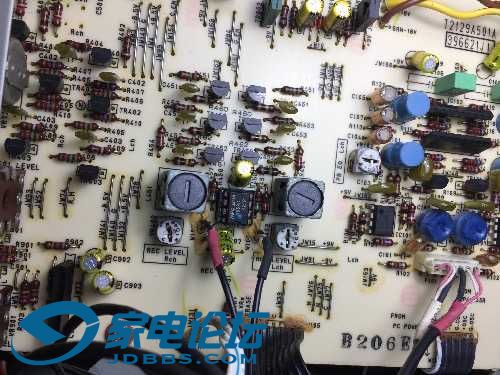

电位器的检修没有白忙活，里面很脏，拆修后的效果显示也十分明显！继续检测，录音时R声道有断续现象。输入1khz音频并录音，用耳机分段监听录音磁头插口、录音放大器前后，发现录音放大器前后R声道音调有变化。用频率计测一下，前面是999hz，后面是871hz。怀疑录音运放M5238有问题。手头上没有M5238，为了以后更换方便，在拆下m5238后焊上一个集成块插座。

逆行鲨

找了一下库存垃圾电路板，有LM353、M4558、NEC4559。感觉NEC4559好些，换上。运放前后频率一致，信号断续现象消失。试录音，声音小，失真大。测量upc1297各脚电压，正常。试调整偏磁可调电阻，有改善，继续调整，录音正常了！
