本帖最后由 成都小春 于 2019-8-30 13:03 编辑
20多年前，哈曼国际除了定位于低端市场的哈曼卡顿外，旗下其他品牌都是哈曼国际并购所得，所以哈曼决定集合旗下品牌例如JBL、燕飞利仕的技术优势以及凭借自己雄厚的资金实力，搞一个自己亲生的高端音响品牌，于是就诞生了发烧友无人不知晓的哈曼高端定位品牌——REVEL。
而XTZ的3X12老妖王炮，更是来一个毒一个，目前还没有开过能免疫的先例（有大量发烧友在各个群的公开评论为证）！
然后再看一下这箱子的国外对比定价：
英国售价REVEL F36是1900英镑，达尼OPTICON 6欧典6是卖的1200英镑，而中国欧典6的天猫品牌店价是￥19896 ，所以Revel F36的价格同比来算在中国应该是￥31502
在美国REVEL F36售价是2000美元一对，杰士RP-260F价格是345美元一只（690美元一对） 所以比杰士260的价位高了3倍多；
而我们现在全新REVEL CONERTA2 主箱F36+中置C25+书架箱环绕M16+XTZ老妖王炮5.1全套的骨折价是￥39888
更大的优惠：然后还有更大的杀手锏：送我们起价1万的声学设计顾问全程服务（PS：我们设计的项目中，收费诡异得比免费还多！）
F36主箱高X宽X深=112cm x 25cm x 31cm；
M16书架箱高X宽X深=37cm x 22cm x 27cm；
C25中置高X宽X深=18cm x 49cm x 27cm；

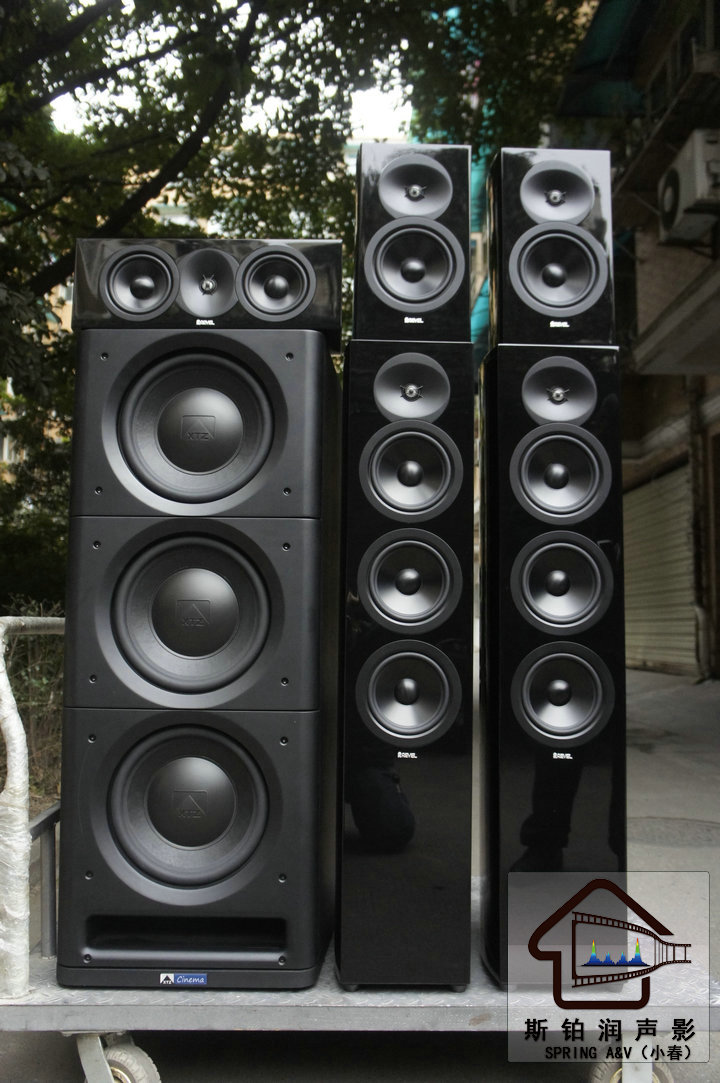

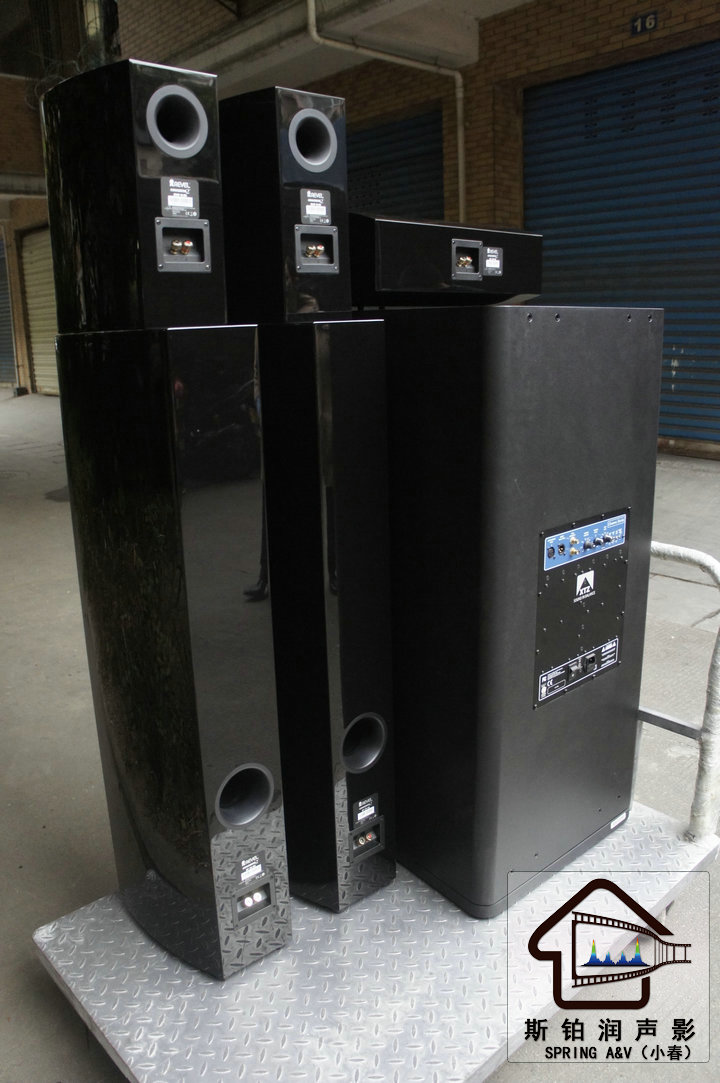

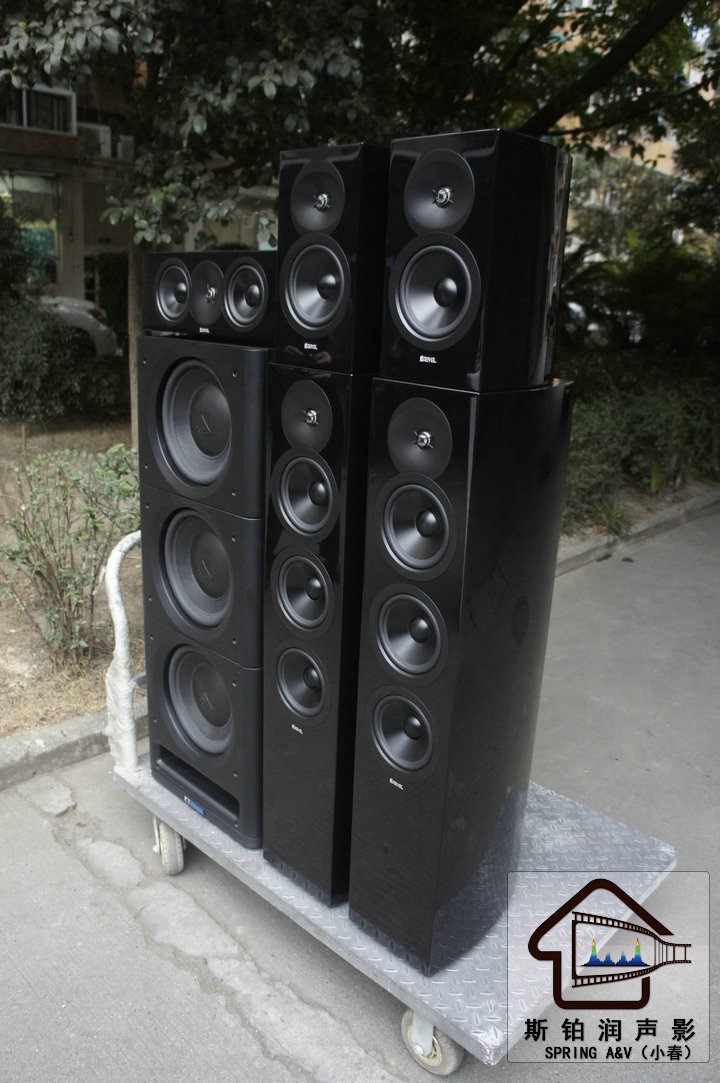

炮高X宽X深=1130 x 535 x 555mm 不多说了，海量高清照片，先看一下颜值：什么叫力量与美并存：

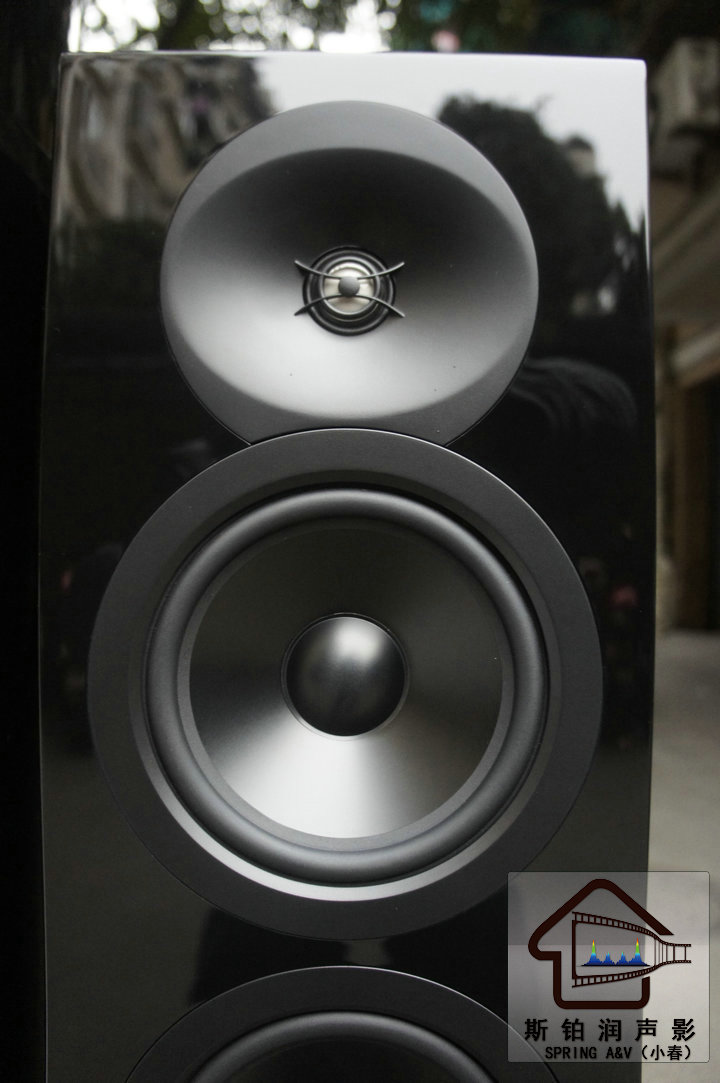

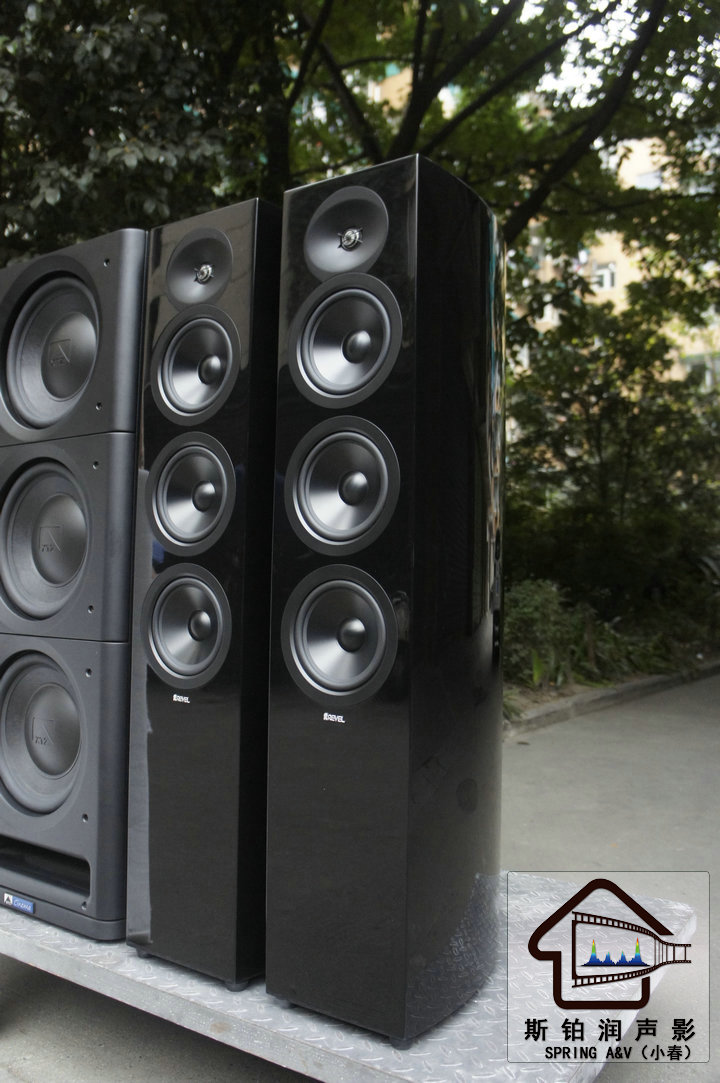

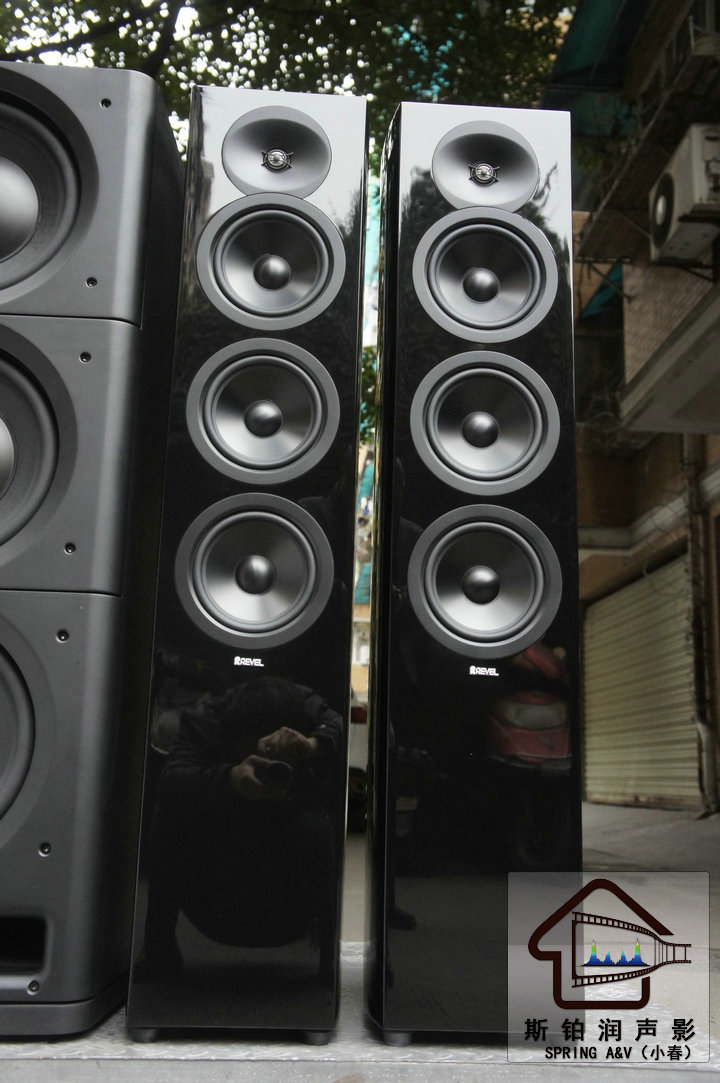

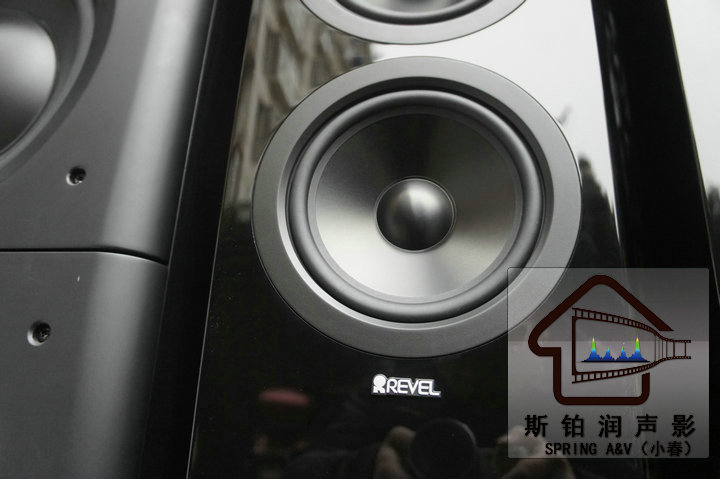

主箱6.5寸X3：

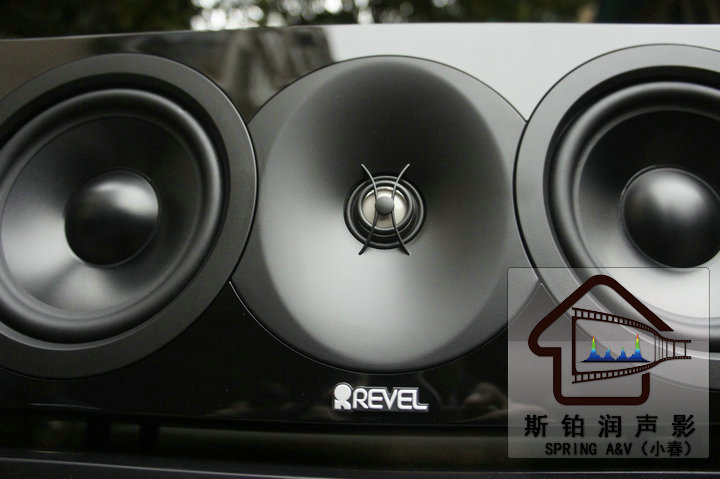

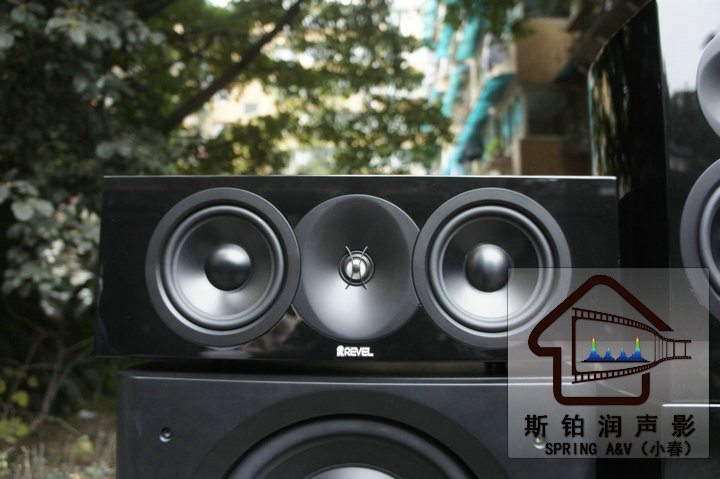

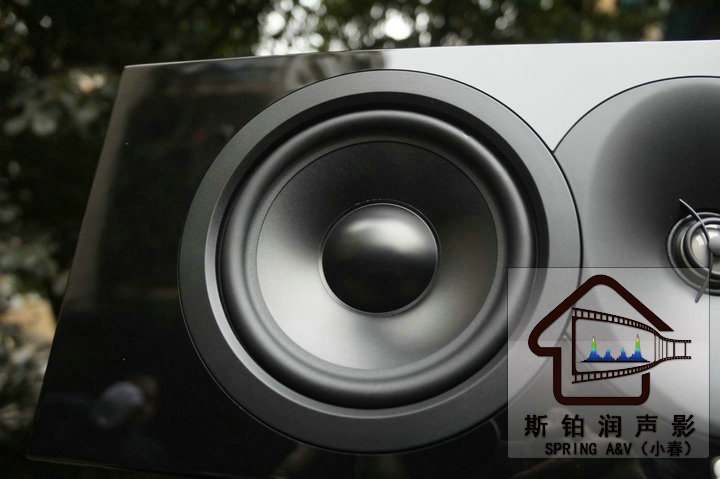

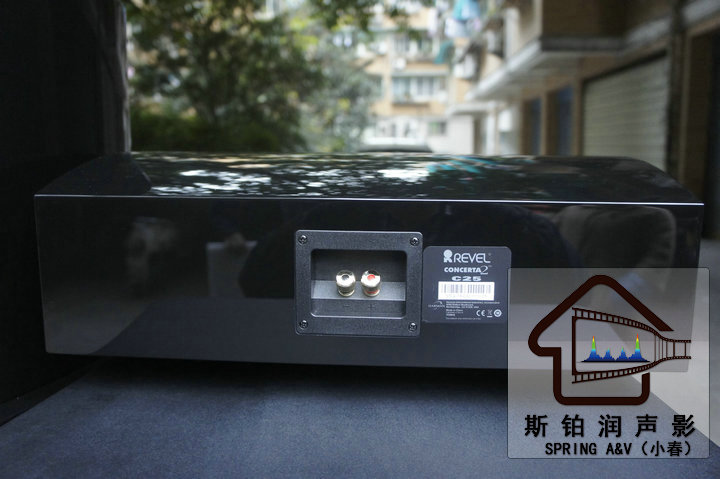

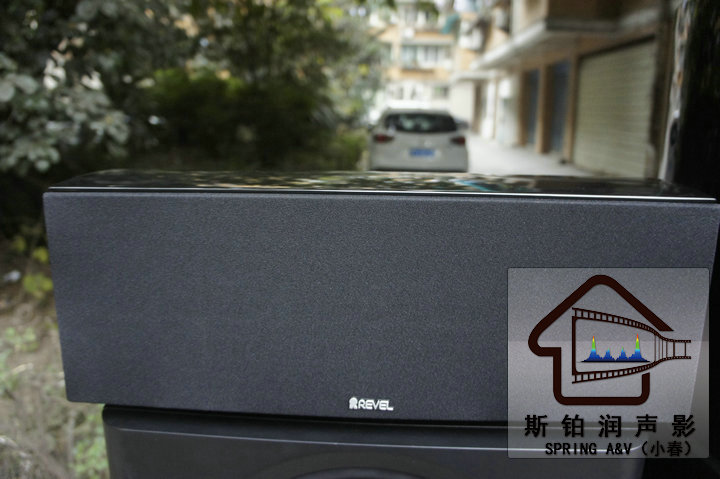

中置双5.25寸：

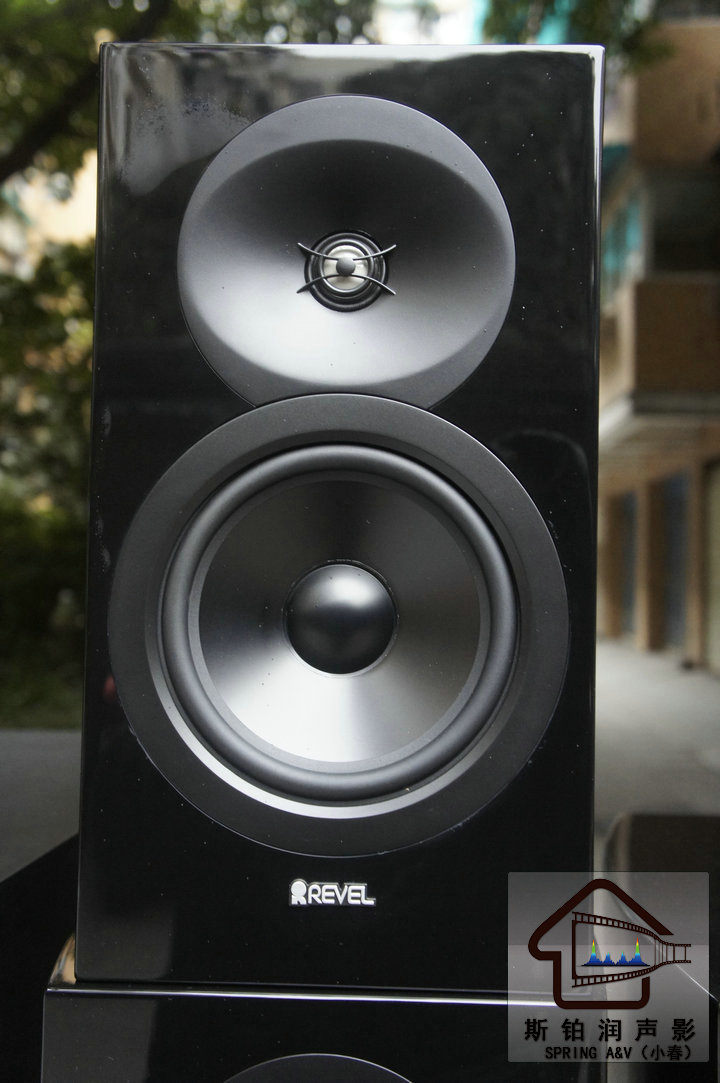

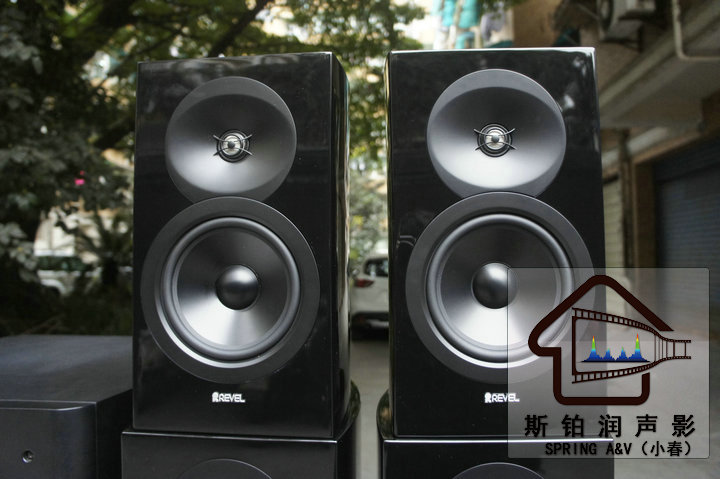

和主箱一样的6.5寸书架箱作环绕，够高配了吧！

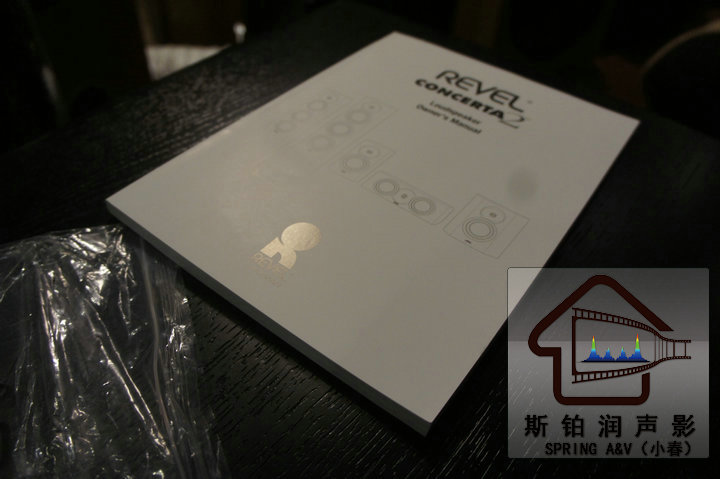

说明书手册近9MM厚一本：
一如既往的新箱频响测试：
在空间内实测主箱在25HZ（蓝色线）开始滚落，下潜超过多数10寸低音炮：

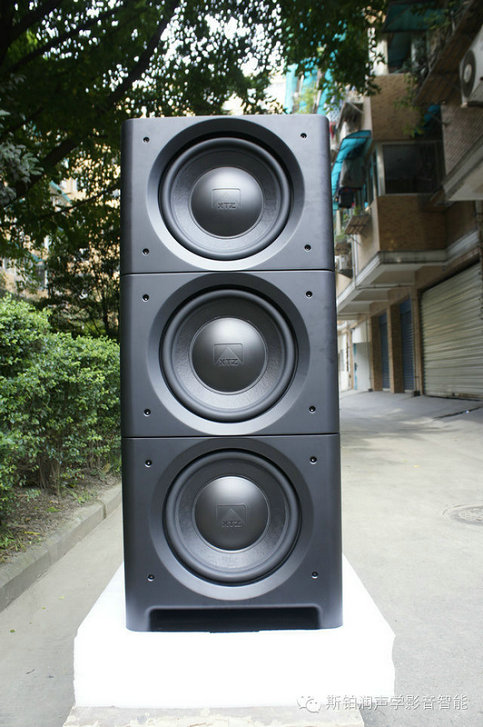

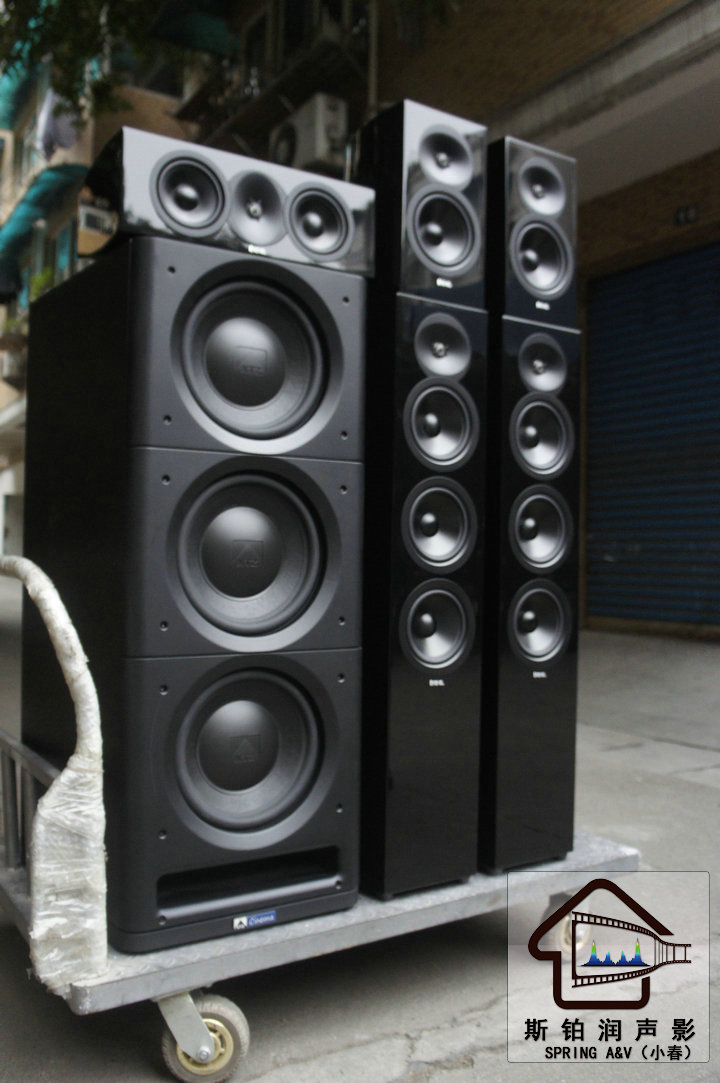

看完箱子，再看炮：
目前来过的，没有一个能幸免于毒的，更有西安发烧友三打飞的来，17年1月来听半小时，吃完火锅又飞回去的实景！

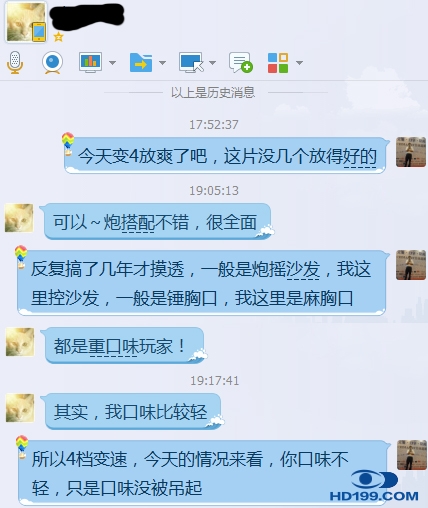

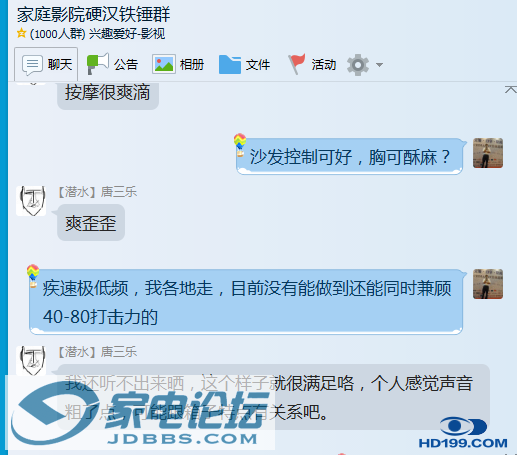

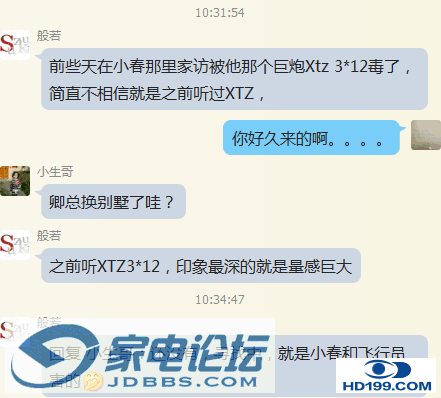

161217西安发烧友群直播听感：
161223攀枝花发烧友群里公开分享：
接下来的就是资料软文，随喜阅读：
英国售价REVEL F36是1900英镑，达尼OPTICON 6欧典6是卖的1200英镑，美国售价REVEL F36是2000美元一对，杰士RP-260F价格是345美元一只（690美元一对）：

F36的高音喇叭和中低音喇叭都使用铝合金振膜，能让音箱维持一致的音色，高音单元外侧用上独特的Acoustic Lens相位锥和Waveguid导波器，不仅可提升高频的扩散角度，更能与下段的中高频有更出色的衔接。声音有如下几个特点：
1, 声音非常通透，无音染，气势庞大，带着很好的瞬态反应。音箱的潜力非常大，前端如果搭配出色的器材，能忠实呈现其中的差别。
2,音质甜润、质感松软，解析力极高，让声场内的一丝一毫都能被轻松听见，还原能力惊人。
3, 宽敞的声场再生与音像凝聚力，能获得令人满意的形体感与开阔声场。
4, 低频质感宽松，下潜力很不错，能表现出令人满意的低频量感与速度感。

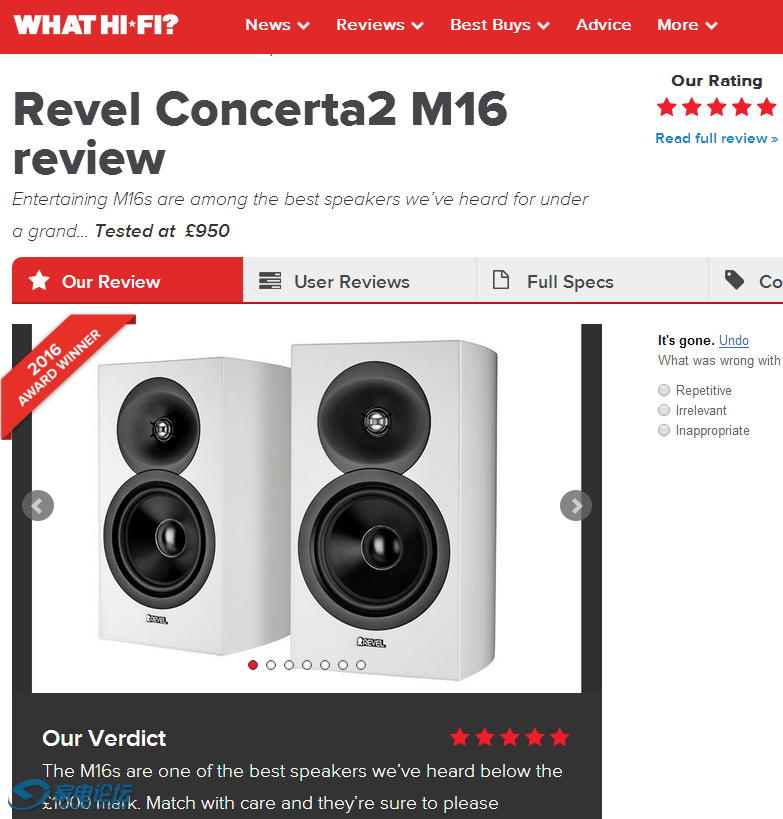

REVEL M16音箱是英国权威音响媒体WHAT-HIFI 评选的2016年度最佳书架扬声器（800-1200英镑价位）,可点击链接查看：《What Hi-Fi？》2016年度最佳产品音频部分

WHAT-HIFI评委评价的1000英镑左右价位表现最好的扬声器，没有什么扬声器能与之匹敌！
台湾媒体评测说F36是10万台币（约合21000人民币）价位内的首选：


Concerta 2 F36的侧面箱体采圆弧设计，网罩也采用磁吸式。整体造型比前一代更为简洁俐落。背板部分也维持素雅设计。
Concerta 2 F36的高音单体采用铝合金振膜，外观可见浅号角导波器，以及是振膜外部的相位锥（Acoustic Lens）。中低音单体的振膜则是三明治结构，中间层为铝合金，再以施以微陶瓷聚合物，强化振膜的阻尼特性。

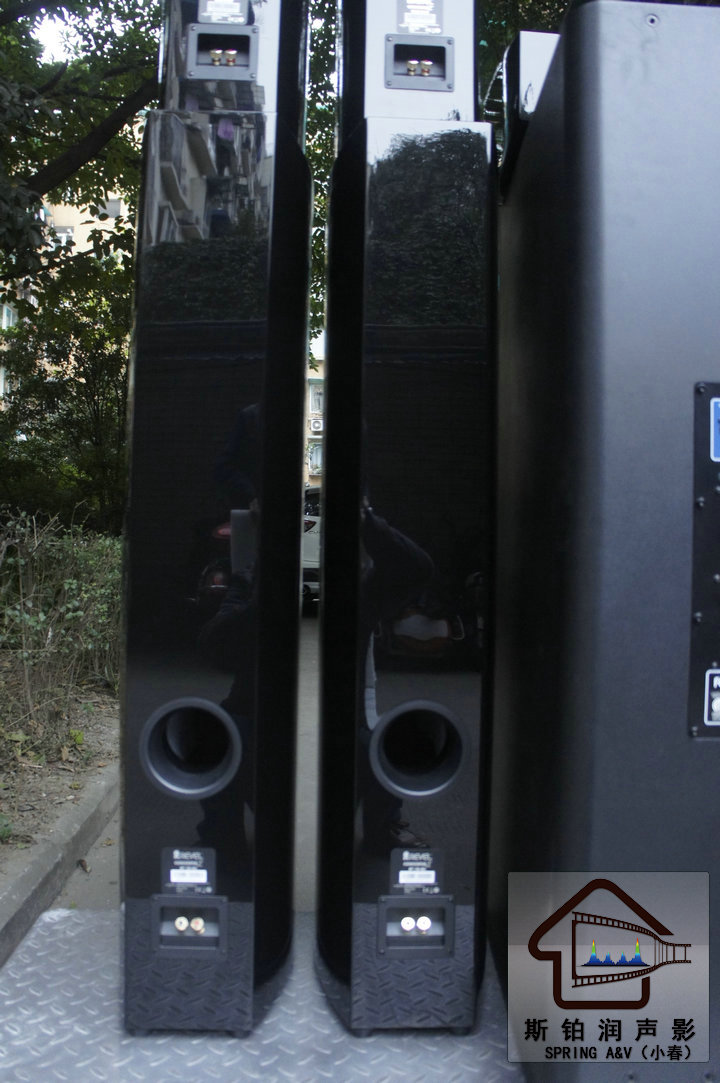

Concerta 2 F36的低音反射管应用Revel的CPG（Constant Pressure Gradient）恒压梯度专利来塑型，能让管壁与管口的气压持衡，减少气流进出时所产生的风切噪音。
Revel认为CONCERTA2首要的设计目标是提升喇叭灵敏度，实际做法是将F36设计成2.5音路的喇叭，取代原本的三音路设计，为什么少了0.5音路就能提升灵敏度呢？ F36的分频点设在1.8kHz与600Hz，第一颗中音单体负责1.8kHz至600Hz，第二、第三颗低音单体则负责600Hz以下，若是3音路设计，这两颗低音单体之间也会设一个分频点，但原厂取消了，让分音器线路少了一部份的被动元件，如此一来就能减轻扩大机的负担。
针对高音喇叭单体，Revel也巧妙地运用椭圆形浅号角与相位锥提升高音的扩散性与能量感，并且应用独家的低共振（Low-Resonance）单体结构，将高音单体的背波导引至腔室中，避免回弹至振膜上。同等级高音单体下段最多延伸至1.5kHz，但F36的铝合金振膜高音可下潜至800Hz，更有利于和中音单体的衔接。
至于那三颗6.5吋的中／低音喇叭单体，Revel认为拥有适当阻尼特性的硬性振膜最理想，为此他家首先选择铝合金振膜，然后在振膜两面施以杨氏模数（Young's Modulus）极高的微陶瓷聚合物，强化金属振膜硬度较低的中间区域，而Revel拥有此种微陶瓷聚合物（Micro-Ceramic Composite）独家专利。确认振膜做法后，Revel接着用Klippel雷射分析仪检测振膜运动状态，只要检测到单体磁力变化不均，为了避免多余的不对称失真（Asymmetrical Distortion），就会重新调整单体结构，接着用3D列印机打样、开模，再检测一次。
看看Concerta 2的技术白皮书，就能很确定上述设计细节对声音有正面帮助，因为Revel也将各种频率响应、磁力、硬度变化曲线放在白皮书中。或许有人会认为测试数据不一定能应证听感，但您知道Revel也做了这方面的研究吗？刘汉盛的REVEL原厂探访报导就有提到，客观数据与主观听感的关联性高达86%！您认为自己是属于86%的正相关，或着14%的负相关？既然提到这份关联性研究，拿技术白皮书中的频率响应曲线测试对照实际听感，两者确实是正相关！
大家也许不太熟悉REVEL这个音箱品牌，但是一定知道JBL以及JBL的母公司哈曼国际。哈曼国际是世界上最大的航母级音响企业（纽交所代码：HAR），旗下拥有众多著名音响品牌，包括LUXRY AUDIO(豪华音响品牌)的MARK LEVINSON,REVEL，LEXICON和JBL synthesis（JBL极品系列），中低端的JBL，哈曼卡顿，燕飞利仕，以及专业音响品牌JBL,CROWN，马田，还有汽车音响品牌,B&O, JBL和燕飞利仕，耳机品牌AKG等等等等，哈曼国际年销售额60多亿美元，目前市值也差不多60亿美元（前年丹拿被山东歌尔声学收购不过5000万美元，今年宝华被一智能家居公司收购不过7000万美元，由此可见哈曼国际的雄厚资金实力）。
20多年前，因为除了哈曼卡顿，旗下其他品牌都是哈曼国际并购所得，所以哈曼决定集合旗下品牌的技术优势以及凭借自己雄厚的资金实力，搞一个自己亲生的高端音响品牌，于是就诞生了REVEL。哈曼投入很多资金和技术资源研发生产REVEL音响并不以盈利为目的，更多是为了借此提高自己的品牌形象（类似很多汽车公司搞超级跑车，虽然都是亏钱搞但能极大地提升自己的品牌形象）,所以REVEL音箱产品的定价都很亲民，但是素质绝对不低，近二十年来深得众多老烧称赞，在烧友圈的口碑极好！看看REVEL音箱在最近几年包揽了好几十个美国音响媒体评测大奖，美国著名音响杂志《STEREOPHILE》（发烧天书），TAS(THE ABSOLUTE SOUND,以评测HI-END器材为主的美国第一大发烧杂志)等等都给予REVEL音箱极高评价：

制定杜比ATOMS全景声技术标准的杜比实验室（DOLBY LABS）技术中心使用的一套REVEL的9.1.4声道音箱系统，图中为杜比实验室CEO马特.拉文：
2015年九月，我与Revel台湾代理商李先生、音响论坛总编辑刘汉盛先生，三人前往美国Harman音响集团之旅，在一周不到的时间内参访Revel与Mark Levinson，行程走得紧凑，收获却是满满。原厂之旅的第一站是位于加州洛杉矶的Revel，同时也是Harman西岸总部所在地。
此次参访成员简单，音响论坛刘总编曾在1999年造访，所以他是二度前来Revel，我则是第一次，代理商李先生则是不晓得来过多少次了，他说除了平常原厂的教育训练要参加之外，大概每次赴美参加CES，展后多会继续在洛杉矶停留几天，吸收原厂的最新产品资讯。这趟行程走得紧凑，Revel等于只有一整天「密集采访」，但是原厂给的资料份量惊人，包括一本厚达550页的「Sound Reproduction」教科书，还有好几份PDF与简报档案，每一份都是数十页到上百页。
这是Dr. Toole写的「Sound Reporduction」，厚达550页的教科书，回国到现在还没读完，内容相当精采，而旁边列出时间的资料是我们当天的行程，既紧凑又精实。
我算了一下，如果我每天细读五十页，从Revel拿到的技术资料连续读一个月也读不完，可见Revel与Mark Levinson的技术含金量有多高，光是技术资料与简报就让人几乎消化不完，但是如果我专门写那些技术简报的内容，恐怕读者会觉得枯燥乏味，根本读不下去。所以我花了一番工夫整理资料，聆听录音纪录，重整了一整天密集的采访，试着把Revel采访记变成关于人的故事。
是的，任何一家音响原厂，不管技术如何变化，基本上都是关于人的故事。 Revel的关键人物是谁？ Kevin Voecks，他是Revel的总经理，而Revel的故事要回溯到1995年10月开始，那时候Revel还没有诞生，而且Kevin也不在Harman集团服务，而是任职另一家喇叭公司Snell。
Revel总经理Kevin Voecks，1996年Revel创办时Kevin就负责喇叭的设计与研发，Sandy Berlin退休之后由他接任总经理至今。
晚餐席间聊起这段往事，Kevin说那时候Dr. Sidney Harman（Harman创办人）找他见面聊一聊，问他有没有兴趣来Harman创办一个全新的喇叭品牌，目标很简单，就是要设计并制作出「全世界第一流的喇叭」，研发经费完全不是问题，只要开得出规格，Harman集团全力支援。这么棒的条件，任何人都会心动，尤其对优秀的工程师来说更是诱人，但是Dr. Harman为什么会开出这么优渥的条件呢？
我问Kevin，他笑着说：「因为Harman集团旗下的所有喇叭品牌都是买来的，没有一个真正Harman自己发展出来的喇叭品牌，Dr. Harman对这一点很在意，他一直认为Harman是喇叭专家，所以希望从集团原生打造自己的喇叭品牌。」Harman集团目前可说是全世界最大的音响集团，旗下拥有AKG、JBL、Infinity......等等，超过十六个相关品牌，更是汽车音响的巨擘，但是这些知名品牌大部分都是透过购并纳入Harman旗下，真正属于Harman原生的品牌只有Harman Kardon，可是外界又不认为Harman Kardon属于Hi End，所以1995年10月Dr. Harman才会找上Kevin，想创立由Harman独立打造的真正Hi End品牌。
Harman旗下有这么多品牌，可是只有Harman Kardon是自家原生品牌，其他都是购并买来的品牌，所以Dr. Harman希望能创办一家全世界第一流的喇叭品牌，于是大手笔投资Revel。
Kevin不是Dr. Harman唯一咨询的专业人士，同时还找了之前Madrigal的主事者Sandy Berlin。早年Mark Levinson品牌出现财务危机时，就是Sandy Berlin把公司买下来，改组为Madrigal。之后Madrigal由Harman集团收购，把Mark Levinson品牌纳入旗下，Sandy Berlin进入Harman集团，工作了几年之后才退休。当1995年Dr. Harman想要创办新的Hi End喇叭品牌，自然马上想到Sandy Berlin，虽然当时Sandy已经退休，但在Dr. Harman热情邀情下，参与Revel的创立，所以当时Revel由Sandy Berlin主导，而Kevin Veock负责喇叭设计，Revel于焉诞生。
讲到这里，Dr. Harman怎么会找上Kevin来负责Revel的喇叭设计呢？ Sandy Berlin曾经因为Madrigal被Harman购并，而且懂得Hi End品牌经营之道，即便退休还被找回来，自然是老骥伏枥，志在千里，可是当时年轻的Kevin是何方人物，能够让Dr. Harman开出「无限研发资源」这种条件来创办Revel？这得要比1995年更往前推，才能把故事讲得清楚。
测量、测量、再测量！ Revel的设计哲学就是「科学验证」，喇叭每一处都要经过反覆再三的测试，达到Revel所谓的精确音乐再生。
进入喇叭这个产业，Kevin其实从基础研究开始做起，自己也创办公司做喇叭，那时候做研究缺乏资源，所以他经常去加拿大NRC（National Research Concil of Canada）租借实验室。 Kevin说那时候连电脑都是稀有且昂贵的器材，但是NRC提供丰富的硬体设备，而且以非常便宜的价格租借，他只要花一两百块美金，就能使用造价昂贵的音响实验室。那时候他认识了两位重要的人，一位是Floyd Toole，另一位是Sean Olive，他们两位当时都在NRC做研究，同时也带领Kevin进入「科学方法设计喇叭」的领域。此行参访Revel，才知道Sean Olive仍在Harman担任音响设计顾问，Kevin还安排了「专门课程」让Olive解释所谓的「科学方法设计喇叭」，这部分我们将另文介绍，在此暂时打住不表。
在NRC练功一段时间，Kevin在Floyd Toole与Sean Olive的带领下，练得一身好工夫。之后Kevin加入了加拿大Mirage公司，之后加入Snell Acoustics，而在Snell任职期间，Kevin与负责制定THX规格的Tomlinson Holman一起做多声道喇叭研究，所以现在Revel同时兼顾两声道与多声道的产品路线，基础自然来自当年的研究。当Dr. Harman向Kevin提出邀请的时候，Dr. Toole已经是Harman集团VP Acoustic Engineering，是不是因为Dr. Toole推荐才找上Kevin，聊天时没谈到，但我想这中间一定有关系，不然怎么会Kevin、Floyd Toole与Sean Olive全部都凑在一块了呢？
Dr. Harman在1995年10月把英雄帖发出去了，这么诱人的条件怎么不吸引有才华的音响工程师？更何况有老伙伴一起创办Revel？于是在1996年1月，Harman集团正式宣布Revel成立，目标是设计并打造「全世界最好的喇叭」！地位要达到如喇叭界的Mark Levinson。但是怎么达到这么高远的目标？方法是「百分之百科学验证」！

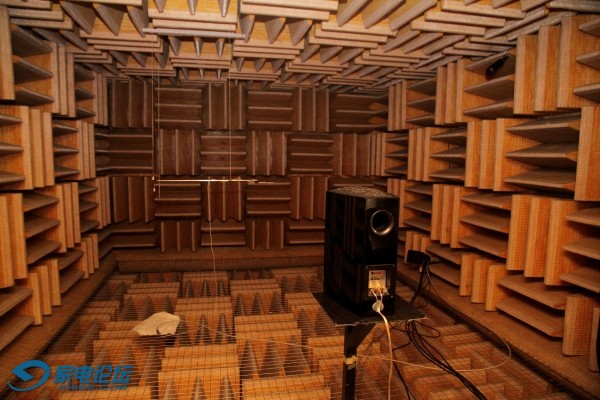

Harman总部四间无响室其中之一。许多喇叭厂家都不一定有无响室（可以向外租借），可是Revel就有四间，您看他们对于喇叭测试有多认真严谨。
怎么用科学的方法来验证喇叭的设计？当然需要透过无数测量，而为了测量单体、喇叭，Revel必须大手笔投资研发设备。 Harman投入了多少心血？就拿无响室来说，很多号称专业喇叭厂家，都不一定有无响室，或者只有一间无响室，但Revel就拥有四间无响室，而且是2 Pi一间，4 Pi三间，从单体的频率响应到扩散性，全部自己测试。不只如此，为了验证主观聆听与客观测试数据之间的相互关系，Revel大手笔建构了耗费50万美金的MLL试听实验室，里面的机械设备可以在3秒之内更换喇叭，让聆听者做A/ B比对。
2015即将推出的Concentra 2入门级喇叭，完成度极高，而且具有高度价格竞争力，价格带从850美金到2,000美金，真难想像Revel能推出如此平价又优质的喇叭。
这趟Revel之旅，在一天之内的时间，我们不仅参观了Harman在美西的总部，看过Revel如何大手笔投资2 Pi与4 Pi无响室，还让Dr. Sean Olive上了一课，然后在MLL聆听实验室实际参与「考试」，之后再到Kevin家里面把Revel现役Ultima、Performa与即将推出的Concertra 2三大系列喇叭，在同一个空间全部听过、比较过。在接下来的原厂采访中，我将先带大家回顾Revel的产品发展史，然后再把时空拉回到现在，看Revel怎么严谨地以「科学方法」来设计喇叭，MLL试听实验室如何拉近「主观聆听」与「客观测试」之间的差距，并实际带大家到老总Kevin家里面，试听比较Revel现役三大系列产品的差异。
在读者们进入下一个篇章之前，我想补一段影片，那是Revel老总Kevin Voecks为林肯汽车音响拍摄的一段短片，透过影片拉近各位与Revel之间的距离。

关于Revel诞生的历程、Revel发展概况与他们在Harman集团当中的定位表过，接下来我们回顾一下Revel的产品历史，简单的从产品图当中看看近二十年的喇叭设计演化。
1996年Kevin Roche衔命创立Revel，Harman集团承诺「无限资源」投入研发，在1997年推的第一款喇叭Gem，标榜全无音染，树立两声道点音源喇叭的新典范。
1997 Ultima Gem书架喇叭
当然，光是Gem书架喇叭没办法达到「全频段」表现，当年流行2.1声道设定，Ultima Gem书架喇叭提供准确的音乐再生，而书架喇叭低频段不足之处，由Ultima Sub-15/LE- 1补足，因此这两款产品是在同一年问世，属于互补型的产品线。
1997 Ultima Sub-15/LE-1
Voice与Embrace都是为了环绕音响多声道所设计，您可以拿来当作中央声道，也可以当作环绕声道使用。在1990年代末期刚好是DVD兴起，多声道市场蓬勃发展的时代，所以Revel很快地投入了多声道喇叭设计。

1998 Ultima Voice/Embrace
这是Revel第一款旗舰等级全频段落地喇叭，频率响应达25Hz~12kHz，看起来好像高频延伸不太够，实际上那是+/- 1dB的严格测试标准。独特的喇叭箱体设计，当年有音响迷说Salon长得像企鹅。

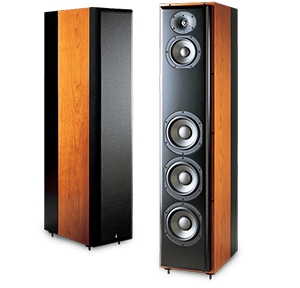

1998 Ultima Salon落地喇叭
Ultima Salon喇叭当年推出时售价15,000美金，已经算是顶尖Hi End喇叭，随后跟上的是约一万美金定价的次旗舰Ultima Studio。同一年推出Performa系列，包括两款落地喇叭F50、F20与一款书架喇叭M20。
1999 Ultima Studio落地喇叭 Performa F50/F30/M20
Performa中阶系列继续补足产品线，推出完整的多声道喇叭解决方案，其中C30为中央声道，S30为多面发声环绕喇叭，B15则是超低音。其中B15超低音具备三段空间声学修正调整，以消除空间低频驻波的影响，大幅提升低频音质表现，在当年是相当先进的设计。
2000 perform C30 / S30 / B15 sub
Ultima Sub 30是搭配旗舰系统使用的超低音，以18吋大型超低音单体加上被幅式低音单体，内建精密等化器，可与主声道频段紧密结合。
同年中阶产品Performa进化推出第二代产品，包括F32落地喇叭、M22书架喇叭与C32中央声道喇叭。
2003 Ultima Sub 30 Performa M22/F32/C32
入门等级Concentra系列首度问世，提供Revel品牌更强的市场价格竞争力。包括F12落地喇叭、M12书架喇叭、C12中央声道、S12环绕声道与B12超低音，从产品可见Concentra系列抢攻多声道音响系统的企图心。其中，B12超低音创新使用无线传输设计，让超低音的摆放更为方便，也是超越时代的创新设计。
2005 Concentra系列：F12/M12/C12/S12/B12
第二代Performa系列喇叭继续增加新成员，包括尺寸更大的落地喇叭F52与份量更重的C52中央声道。
2005 Performa F52/C52
从1997年Gem登场，Ultima系列发展了三年，产品线才告完整，而Revel累积了十年功夫，在2007年一口气翻新Ultima旗舰系列，不仅外观全部翻新，技术与设计内容大幅改变，喇叭箱体的特殊造型是为了消除单体绕射，而单体则大幅降低失真与减少动态压缩。
2007 Ultima 2系列问世:Salon 2/Studio2/Voice 2/Gem2
因应更方便得多声道安装方式，推出壁挂式Concentra系列喇叭。
2008 Concentra On-Wall系列
中阶系列Performa系列再度改款，进化到第三代产品系列。
2012 Performa 3系列
2013年简直像是超低音年，Performance第三代系列推出B110与B112超低音，从型号可以了解分别是10吋与12吋超低音，创新加入DSP技术低频管理，让超低音调整时不会产生相位误差。而旗舰等级的Rhythm2超低音则加入更先进的DSP调整功能，全数位瓦低频管理，内建2400瓦超大功率后级，驱动18吋超大尺吋低音，内建强力钕磁铁磁力系统与双大尺吋音圈，重量高达102.1公斤。
2013 Performa 3 B110/B112超低音;Ultima2系列Rhythm 2超低音
从2005年推出入门款Concentra系列之后，相隔十年再度翻新，推出第二代的Concentra 2，这也是此行Revel采访的重头戏之一。新的Concentra 2标榜超高性能价格比，2015年CES发表，预计秋季上市，台湾市场很快就会引进。 Concentra 2系列的价格有多吸引人？ F36落地喇叭预计售价2,000美金，小一点的F35为1,500美金，书架喇叭M16为900美金，C25中央声道750美金，S16环绕喇叭750美金，而B10超低音则是1,500美金。您说，Revel喇叭卖这个价格，能不吸引人吗？
2015 Concentra 2系列强势登场
与美国Lincoln汽车合作，在MKX休旅车上提供Revel Ultima System与Revel System。不仅使用Revel喇叭，还加入Clarifi技术，即时运算插补数位音乐讯号，把压缩音乐还原为更高音质的数位档案播放。
2015 林肯汽车的Revel汽车音响系统

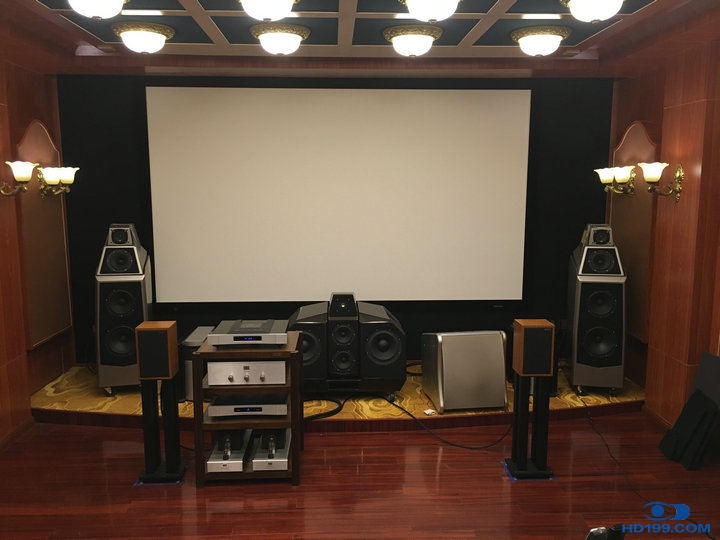

最后再Show一个我们设计的一个百万级项目，里面就有Revel的Sub30双15炮：
