Aiwa cs-j1维修杂记（请版主移入论坛区，谢谢）

mr100 · 发表于 2016-11-25 17:49

这图上的红色和黄色都被连接到正电源了。肯定也不对。麻烦广州朋友帮我查看这三根线接哪儿了。万分感谢。

mr100 · 发表于 2016-11-25 17:51

今天淘宝找了一天，订了几百块半发烧电容。到时摩一下

mr100 · 发表于 2016-11-25 17:52

红色和橙色，刚才搞错了

最寧靜的聲音 · 发表于 2016-11-25 18:06

图会打圈打一下丶明天再拆开看拍

mr100 · 发表于 2016-11-25 18:20

手机c

mr100 · 发表于 2016-11-25 18:22

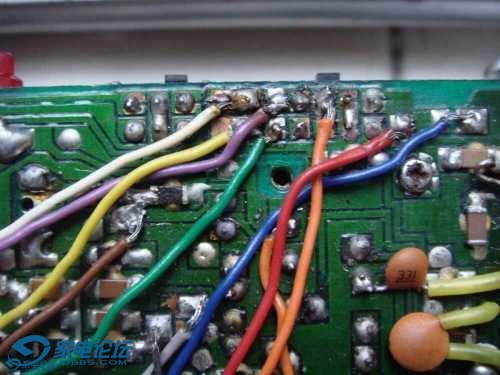

这里红色和橙色线去哪儿了？我的机器都连接正电源了。应该橙色连错了。

mr100 · 发表于 2016-11-25 18:26

右边黄色线从机芯后开关来的，跟它一起的橙色线去哪了？我的机器又连接到正电源了，等于机芯开关短接，上电池电机就一直转了

元子猫 · 发表于 2016-11-26 04:50

最寧靜的聲音 · 发表于 2016-11-26 20:52

本帖最后由最寧靜的聲音于 2016-11-26 21:00 编辑

开关及马达调速板橙色线2条接去濾波电解正极并联焊点.开关红线接往有支针及白线[去电池仓的].焊点

yest · 发表于 2016-11-26 22:20

mr100 发表于 2016-11-25 18:26
右边黄色线从机芯后开关来的，跟它一起的橙色线去哪了？我的机器又连接到正电源了，等于机芯开关短接，上电 ...

你这瞎子摸象修机太辛苦了，给邮箱，我给你发一份图纸供你参考。

yest · 发表于 2016-11-26 22:28

mr100 发表于 2016-11-25 17:46
跟机芯开关过来的黄色线接一起的橙色线去哪儿了？我的机器被连接到正电源，肯定不对。

从原理图上看接到470微法电容正极，play开关（s6）闭合后才接到电源正极。

mr100 · 发表于 2016-11-26 23:27

yest 发表于 2016-11-26 22:20
你这瞎子摸象修机太辛苦了，给邮箱，我给你发一份图纸供你参考。

万分感谢，mr100@sohu.com

mr100 · 发表于 2016-11-27 02:06

最寧靜的聲音发表于 2016-11-26 20:52
开关及马达调速板橙色线2条接去濾波电解正极并联焊点.开关红线接往有支针及白线[去电池仓的].焊点

非常感谢，下次有机会来广州请教并请吃饭喝酒，我番禺去的多点。那边朋友多。大概我明白设计思路了。谢谢。

yest · 发表于 2016-11-27 08:05

mr100 发表于 2016-11-26 23:27
万分感谢，mr100@sohu.com

已发你邮箱了

mr100 · 发表于 2016-11-27 09:50

yest 发表于 2016-11-26 22:28
从原理图上看接到470微法电容正极，play开关（s6）闭合后才接到电源正极。

图纸已收到，不明白的都搞清楚了，非常感谢。我在网上找了很久也没找到这图纸，不知朋友又怎么找到的？
