Aiwa cs-j1维修杂记（请版主移入论坛区，谢谢）

mr100 · 发表于 2016-11-24 14:36

最寧靜的聲音发表于 2016-11-24 10:00
广州

麻烦兄弟这些地方给我来点清晰局部图，谢谢。

mr100 · 发表于 2016-11-24 14:52

交易区新帖推荐

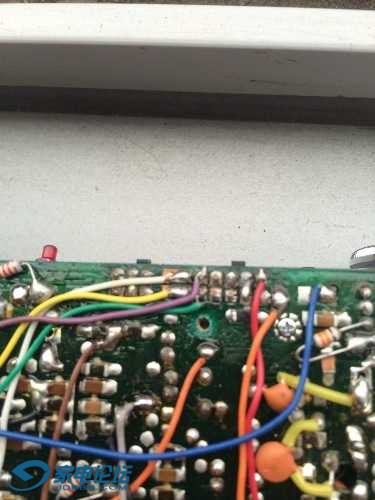

我这里怎么少一根紫色连线？

mr100 · 发表于 2016-11-24 14:54

磁带收音切换这里也不同

mr100 · 发表于 2016-11-24 14:55

这里红绿蓝三根线藕断丝连，搞晕了

mr100 · 发表于 2016-11-24 15:48

先把电机接上，机芯转了，对照靠左边线路板少根紫色线还少根黑色线。不过收音有声音，放磁带一点声音包括电流底糙都没有？

居湖听涛 · 发表于 2016-11-24 16:19

交易区新帖推荐

艺高人胆大，没修过这种机，没电路图都能修机，佩服

mr100 · 发表于 2016-11-24 17:01

来了，把切换开关的红色和橙色线回归到正常位置，声音出来了。动作走带正常无变音。

mr100 · 发表于 2016-11-24 17:06

最寧靜的聲音发表于 2016-11-24 10:00
广州

还请教下，机器现在停止后上面的红色指示灯还亮，并且电机一直是转的，这个不对吧？

mr100 · 发表于 2016-11-24 19:14

声音？电子管老机？高档汽车音响？很耐听的那种。这么说，搭蓬焊工艺、有这样的信噪比，确实不易。发烧友一样的做工。得好好摩摩，争取恢复出厂标准

mr100 · 发表于 2016-11-24 22:01

你们谁还想打理机器

一个人上路zyj · 发表于 2016-11-24 23:11

飞线这么多？！看着头晕，我有个J02，和这机器差不多吧，看了这贴都不敢拆开搞了。

mr100 · 发表于 2016-11-24 23:33

困惑多多

最寧靜的聲音 · 发表于 2016-11-25 17:10

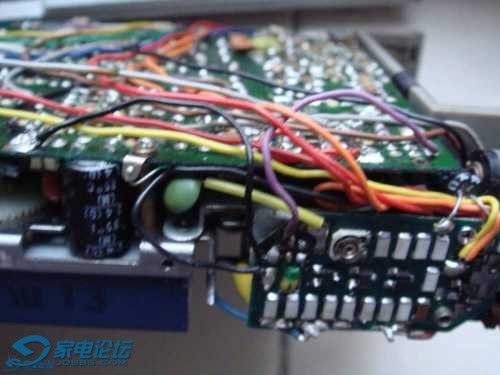

补图

mr100 · 发表于 2016-11-25 17:43

最寧靜的聲音发表于 2016-11-25 17:10
补图

非常感谢！！现在的问题是，我那机器的紫色线没有，紫色线边上还少一根到主板的黑色地线。磁带收音切换开关的红色和橙色线都连接到电池电容的正极了。更郁闷的是机芯后面的开关上有红色线和黄色线，红色直接连正电源，黄色连电机调速板，但在调速板上黄色线和一根橙色线连一起，而这根橙色线又被连接到正电源了。被搞晕了。

mr100 · 发表于 2016-11-25 17:46

跟机芯开关过来的黄色线接一起的橙色线去哪儿了？我的机器被连接到正电源，肯定不对。
