做一款可以让我退烧的前级：4-JFET2016新做

微风飘渺 · 发表于 2016-10-27 16:57

老马123 发表于 2016-10-27 05:20
这电路效果还是很好的，可是我主要听唱歌的多，这中频人声的不足总觉得不够爽，不懂有没有解决办法？

我做的四管机中频没感到薄，试试输出耦合换成ERO 3.3uf，如还不行就直接第三级输出，去掉音调电路。

mjkrky · 发表于 2016-10-27 17:52

这样拧螺丝接音频线真的好吗？

清越HiFi · 发表于 2016-10-28 09:37

书上说：所谓提升或衰减高、低音，都是相对于中音而言的。
先把中音作一个固定衰减（或加深负反馈）然后让高音或低音衰减小一些（或负反馈轻一些），就算是得到提升。
因此，为了弥补音调控制电路的增益损失，常需增加一到两级放大电路。
四管前级的音调电路确实影响了增益。
理论上三管前级更HIFI

光芒四射 · 发表于 2016-10-28 09:52

好久没有看过电路图了，你一楼输入的470K电阻是电位器的意思吧？画成了固定电阻了。

光芒四射 · 发表于 2016-10-28 10:10

看清了，你的设计是信号输入就先固定衰减-24dB（不知道有没有算错

），用输出端的电位器做音量控制。
虽然输出电阻比常规前级大很多，但是有不同的味道。这样的电路对后级的输入电阻会有要求吧？

清越HiFi · 发表于 2016-10-28 10:15

光芒四射发表于 2016-10-28 10:10
看清了，你的设计是信号输入就先固定衰减-24dB（不知道有没有算错），用输出端的电位器做音量控制 ...

还有您想不到的，实际使用的是2M输入电阻

清越HiFi · 发表于 2016-10-28 10:19

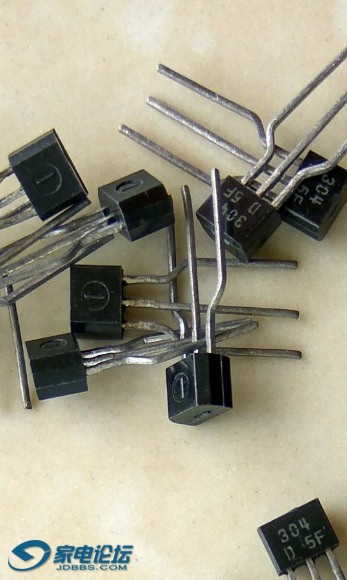

2SK304F已经停产了，许多人孜孜以求，买后大呼上当，真的304是长这个样子的：

光芒四射 · 发表于 2016-10-28 10:25

清越HiFi 发表于 2016-10-28 10:15
还有您想不到的，实际使用的是2M输入电阻

基本明白了，你的设计思路是：打倒音乐，白噪声是最好的朋友。

清越HiFi · 发表于 2016-10-28 13:50

光芒四射发表于 2016-10-28 10:25
基本明白了，你的设计思路是：打倒音乐，白噪声是最好的朋友。

纠正一下，电路是上海刘老设计的。
让您失望了，实际制作试听是没有白噪声的

hxn570 · 发表于 2016-10-28 14:14

这个电路放大部分的增益是不低的，音调部分也没有衰减，问题就在于前两级的动态受限只能工作在小信号区域，所以前面必需加衰减网络，否则容易造成失真。

光芒四射 · 发表于 2016-10-28 15:27

清越HiFi 发表于 2016-10-28 13:50
纠正一下，电路是上海刘老设计的。
让您失望了，实际制作试听是没有白噪声的

白噪声肯定有，电子元件都会产生这样那样的噪声。不过这样说有点挑字眼的味道了。
你说的是正常使用中没有可以影响正常听音的噪声吧！
看了电路图，是有把场效应当电子管用的味道。音响毕竟是用来听的。玩得开心就好。

清越HiFi · 发表于 2016-10-31 13:11

hxn570 发表于 2016-10-28 14:14
这个电路放大部分的增益是不低的，音调部分也没有衰减，问题就在于前两级的动态受限只能工作在小信号区域， ...

音调部分实际测量还是有衰减的，比如第三级输出信号幅度0.8，经过音调后变为0.6-0.7。

清越HiFi · 发表于 2016-10-31 13:15

光芒四射发表于 2016-10-28 15:27
白噪声肯定有，电子元件都会产生这样那样的噪声。不过这样说有点挑字眼的味道了。
你说的是正常使用中没 ...

只是开玩笑而已

玩这个前级的朋友其实不少。

光芒四射 · 发表于 2016-10-31 13:39

清越HiFi 发表于 2016-10-31 13:15
只是开玩笑而已
玩这个前级的朋友其实不少。

音响这个事有些说不清的。耳朵收货，喜欢就好。

confidence3 · 发表于 2016-10-31 14:13

问个问题，在不考虑前端输出是否反相的前提下，把两个音箱正负同时反接，会产生可闻的差异吗？例如音场、结像等。
理论上这种反相是可闻的吗？
