索尼KDL-46CX520维修一例

wyingf

前几天亲戚家电视不亮，联系客服上门查看称面板损坏，更换需1~2000大元？具体没问清楚，总之觉得不划算而放弃，后找我检查。
初查开机后绿灯亮，屏幕短暂闪亮，图像，伴音均清晰，但只能维持约半秒，接着红灯闪亮；感觉是电源保护了，问题可能不太大，遂带回家详查。
根据以往经验，背光组件损坏的可能性较大，因此重点检查；
背光升压板主IC为SS1091ASN,百度后得知20脚对地短接可去除保护（图1）。实施后屏亮（图2）
图1

感觉屏幕中部水平方向明显暗带
图2


估计是图3中升压组件及灯管不良，遂划断图中电路板接入22K电阻，同时取10个22K电阻串联作为假负载并再三测量：
接在A处，URa约150V（交流，下同），URc约750V，同时URb约2000V;
接在B处，URa约150V，URc约2000V，同时URb约2000V
图3

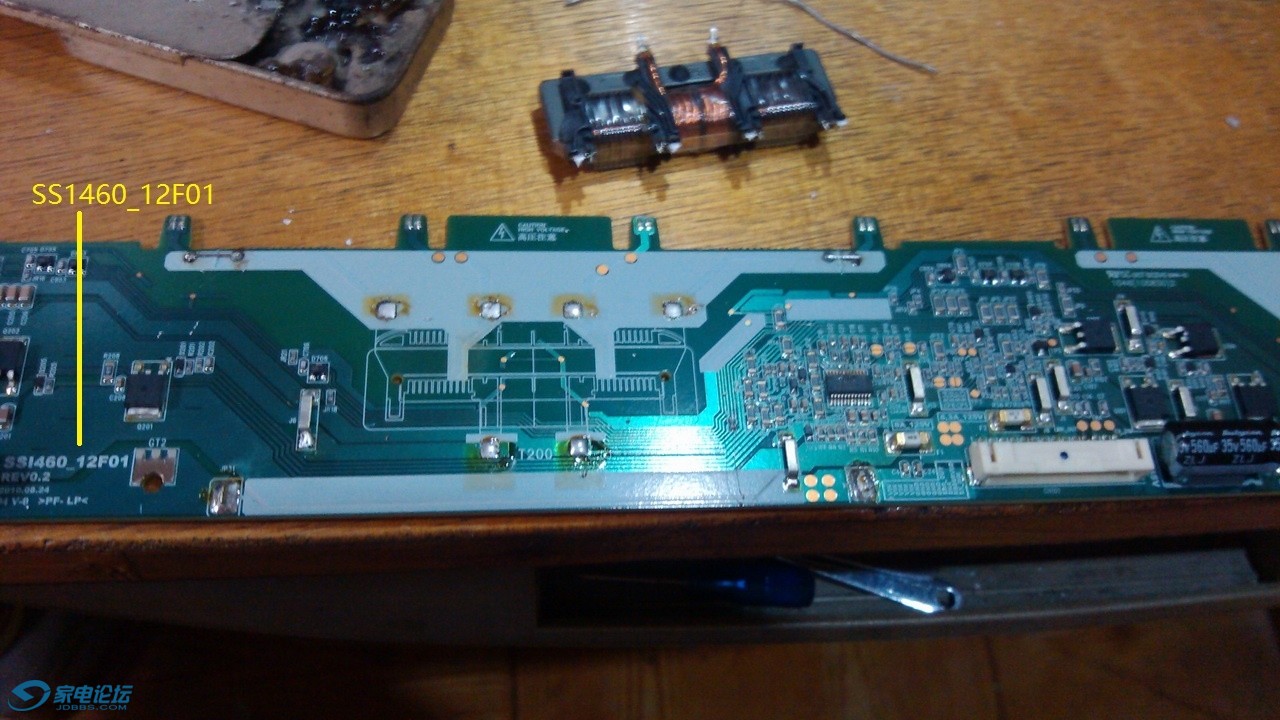

显然可能是A电压不足或负载太重，因此怀疑A灯管不良或A升压线圈局部短路，遂拆除升压变压器图4）， 并用同一电路板上同规格器件替换（图5）
图4

图5


同时拆除主控IC 20脚临时短接线，上机后见图6，很明显暗带已移至下方，且可持续开机，不再出现电源保护；表明所有灯管均为正常，再仔细测试变压器A阻值1.35xK,B为1.392K（和同规格器件一致），基本确认是A存在局部短路。
图6

wyingf

剩下的问题就简单了，后在XB查得背光板（型号SS1460_-12F01)有售，价40-120），等货中。
几点说明：
1，灯管电压约数千~1万多V，不要轻易用普通万用表直接测量。
2，除非确信是灯管有问题，否则不要轻易拆屏查看。
3，灯管电压为高频交流电，普通万用表不能准确测量，文中主要测量多个相同部件之差异，具体数值谨供参考。
4，同规格变压器或电感即使阻值非常接近，也不能排除其存在局部短路（文中阻值差异较大并不常见）。
以上，供有需之人参考。
