[音箱] 一对三分频号角音箱从设想.设计,箱体制作,分频调试的进行过程,每天更新

159 主题	1620 帖子	24 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2010-1-25

发消息

楼主| 发表于 2015-12-21 21:05 | 显示全部楼层

本帖最后由李齐车于 2015-12-21 21:15 编辑

李齐车发表于 2015-12-19 22:49
你好,音响系统的好声是系统工程,每个环节都重要,音箱是后面全部器材,音源,各种补品,各种调声手段,房间调 ...

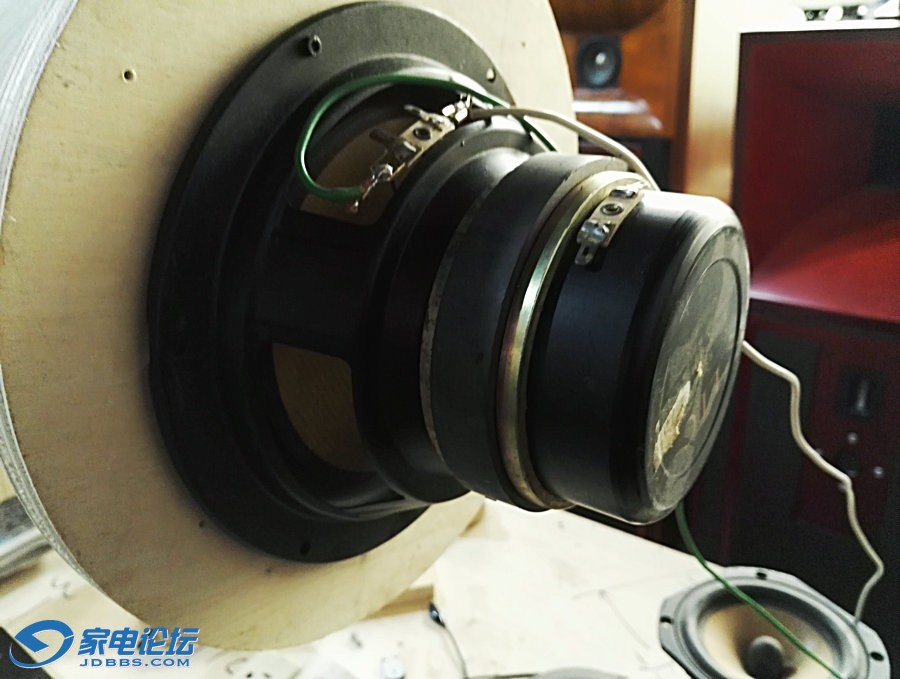

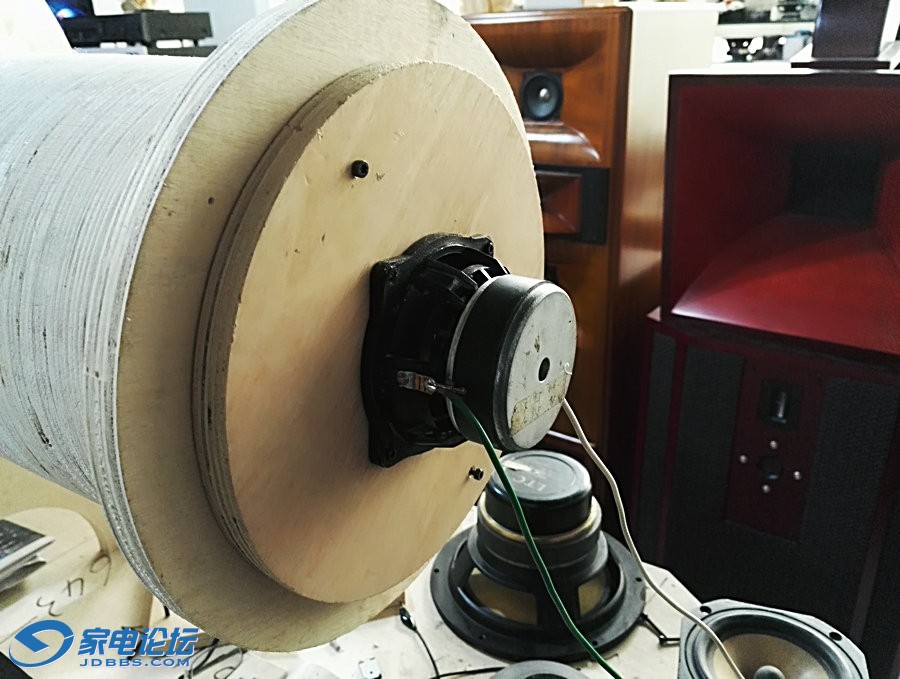

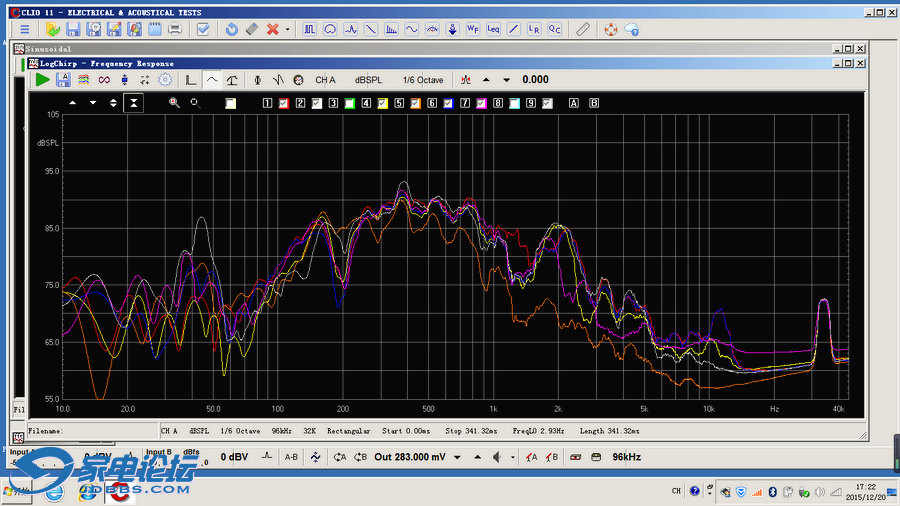

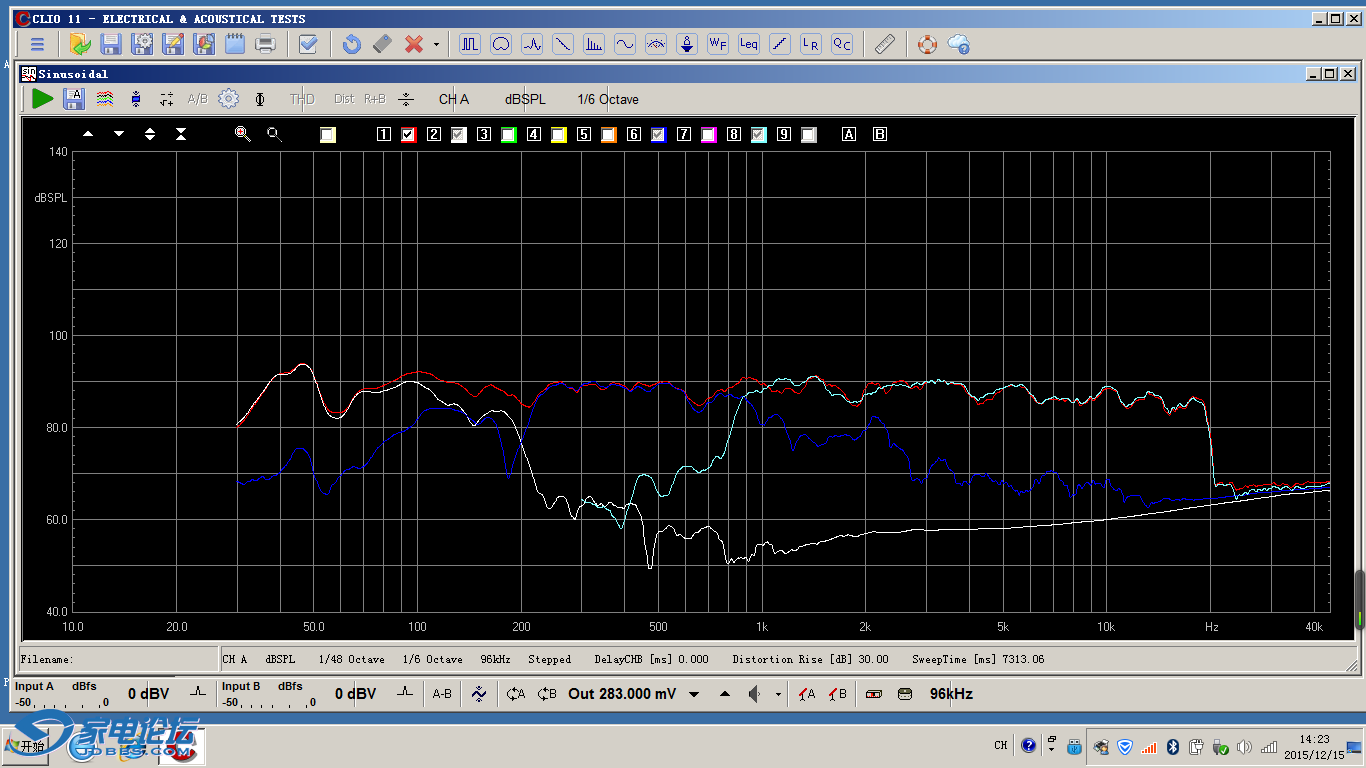

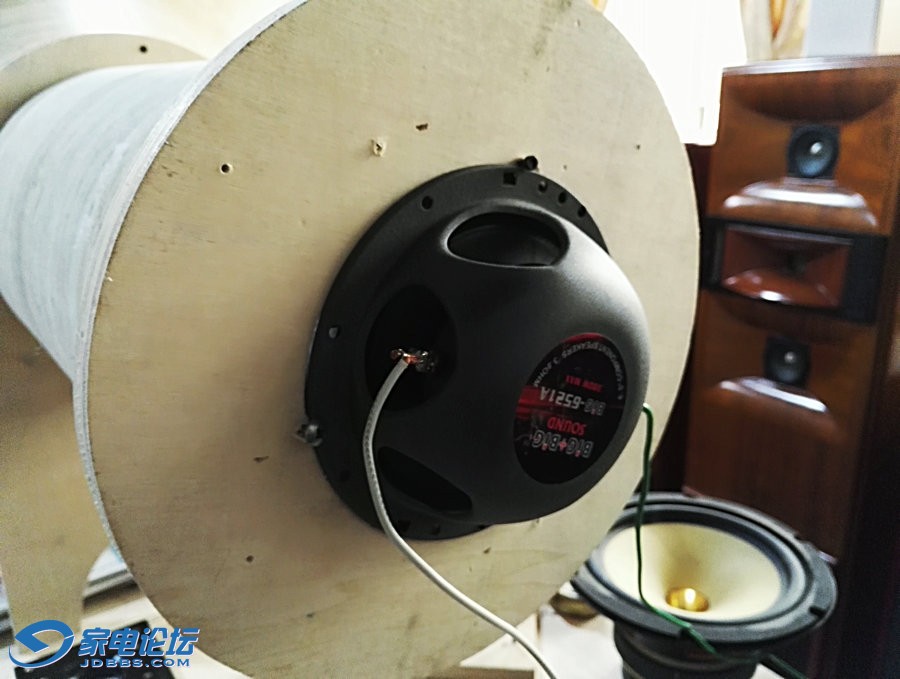

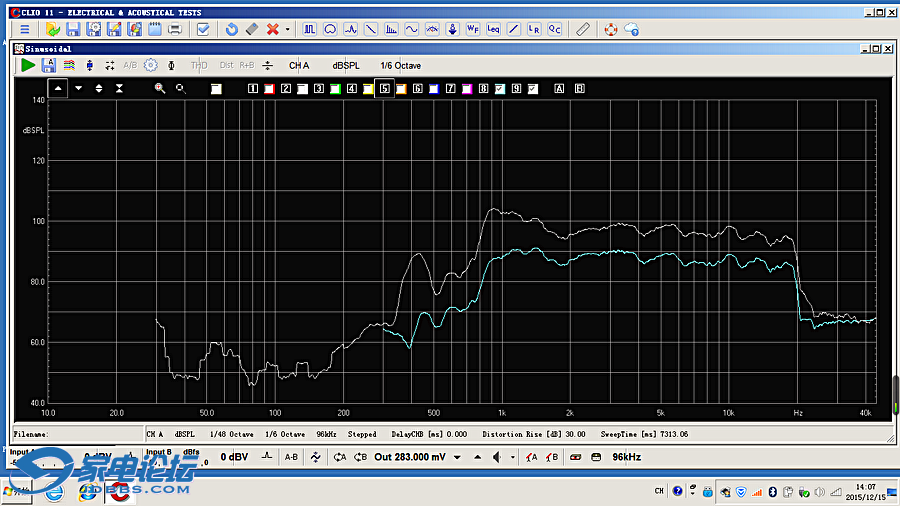

部分试验的4-8寸中频单元和频率响应曲线.红线是4寸全频,灰线是8寸单元.实践证明在这个园号角系统中,决定号角下潜能力的是号角口径,而不是单元. 无标题-10_副本.png







欢迎交流:
http://www.diybuy.net/forum-400-1.html

http://shop69082251.taobao.com/

回复

使用道具举报

159 主题	1620 帖子	24 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2010-1-25

发消息

楼主| 发表于 2015-12-22 22:33 | 显示全部楼层

交易区新帖推荐

李齐车发表于 2015-12-19 22:49
你好,音响系统的好声是系统工程,每个环节都重要,音箱是后面全部器材,音源,各种补品,各种调声手段,房间调 ...

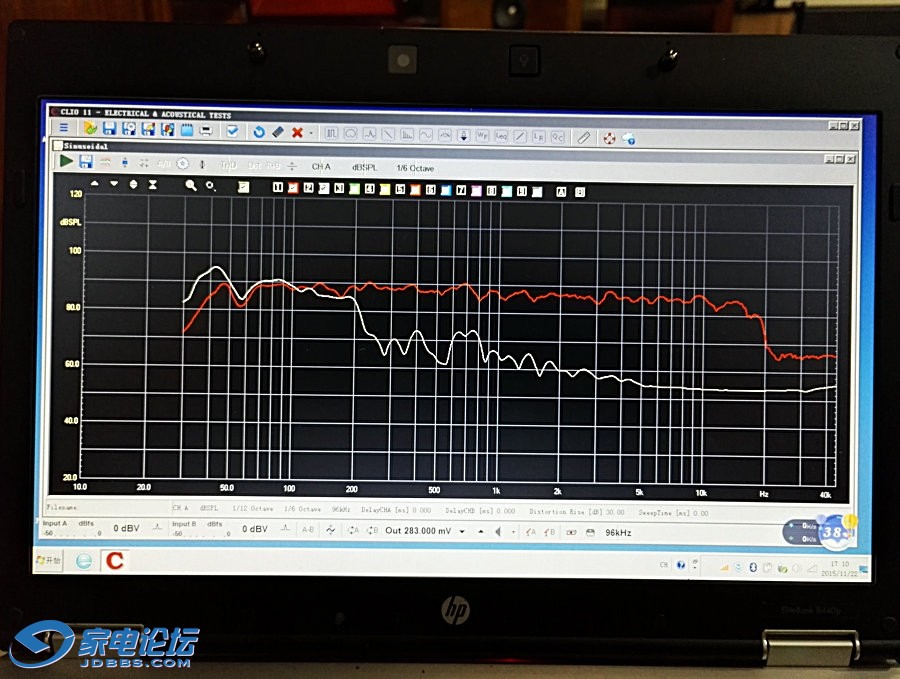

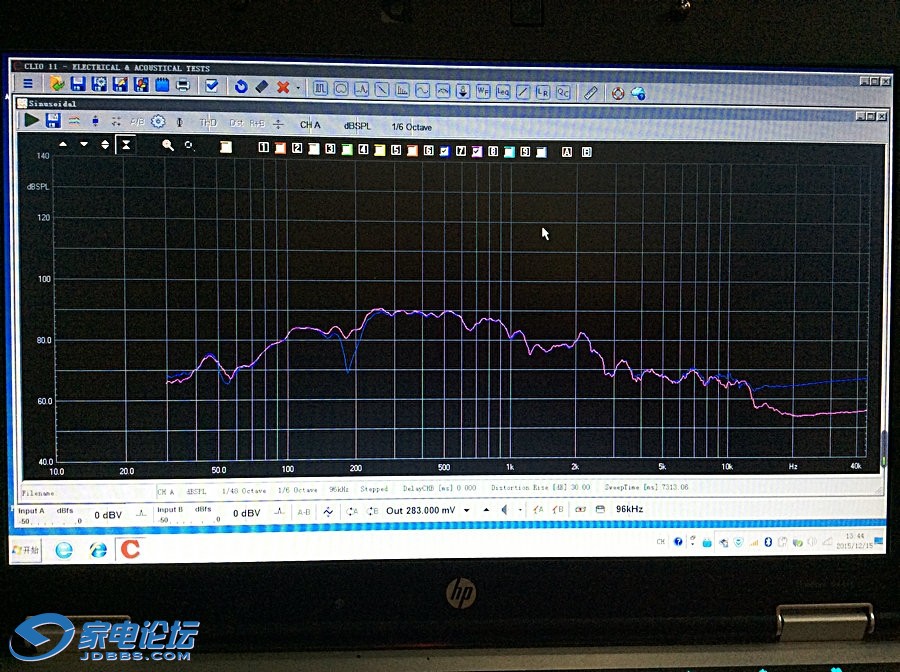

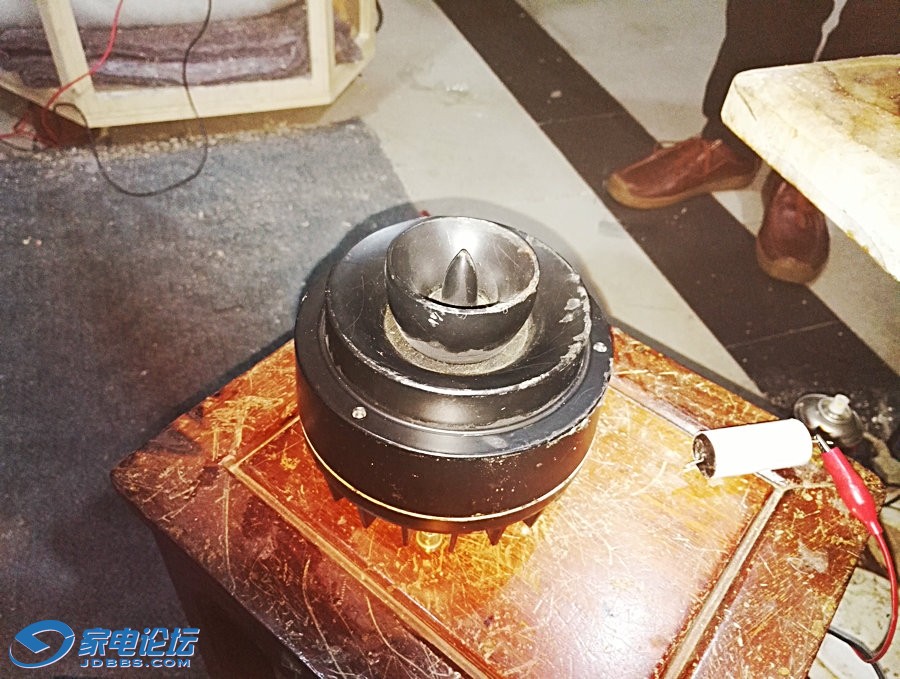

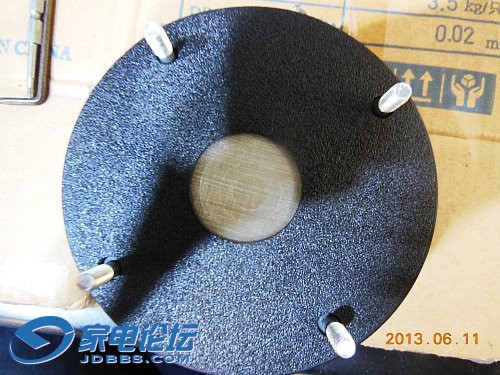

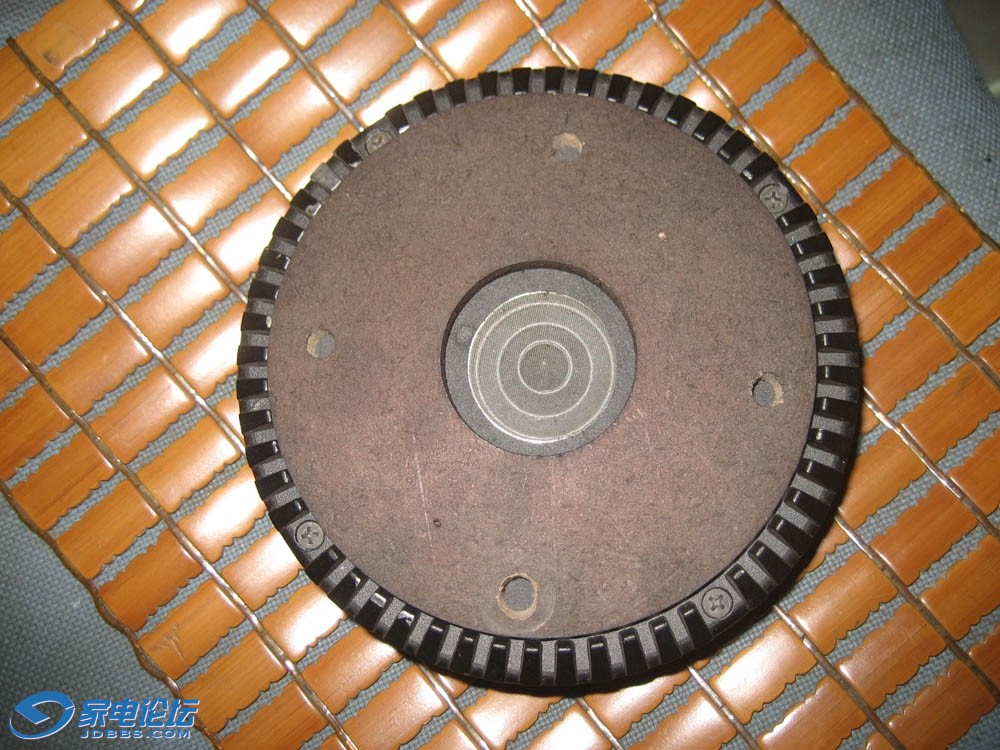

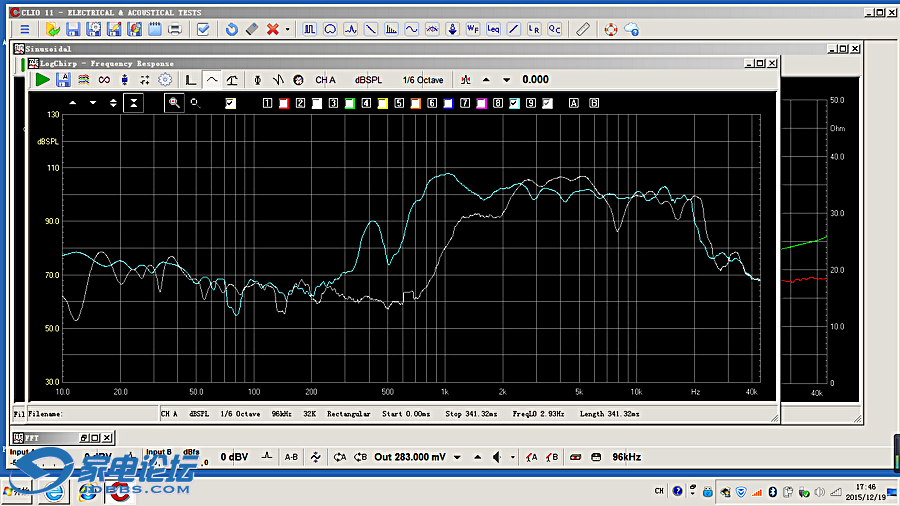

低音和号角中音确定后,高音单元如何解决,从号角中音频率响应图可以推测到,高音的灵敏度必须大于90db,频宽800-20000hz,这样的指标丝膜高音是无法达到的,只能从压缩高音去寻,为了达到HI FI声音要求,压缩头频响上不能有明显的金属谐振峰,也就是说金属膜不能有金属声,结合高音木号角,经过多次选择和改进,终于完美达到设计方案,灵敏度100db,频宽800-20000hz正负3db.余下就是高音号角外观和分频器设计了.









欢迎交流:
http://www.diybuy.net/forum-400-1.html

http://shop69082251.taobao.com/

回复

使用道具举报

7 主题	115 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2012-4-20

发消息

发表于 2015-12-23 18:31 | 显示全部楼层

李齐车发表于 2015-12-22 22:33
低音和号角中音确定后,高音单元如何解决,从号角中音频率响应图可以推测到,高音的灵敏度必须大于90db,频宽 ...

顶顶更健康

回复

使用道具举报

liangww 该用户已被删除

发表于 2015-12-26 14:26 来自家电论坛网手机触屏版 | 显示全部楼层

做好了吗？不知道效果怎么样。

音联邦

回复

使用道具举报

0 主题	224 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2010-5-27

发消息

发表于 2015-12-26 18:18 | 显示全部楼层

终极音箱，这一定要顶。

香港弦声音响

回复

使用道具举报

159 主题	1620 帖子	24 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2010-1-25

发消息

楼主| 发表于 2015-12-27 00:55 | 显示全部楼层

交易区新帖推荐

liangww 发表于 2015-12-26 14:26
做好了吗？不知道效果怎么样。

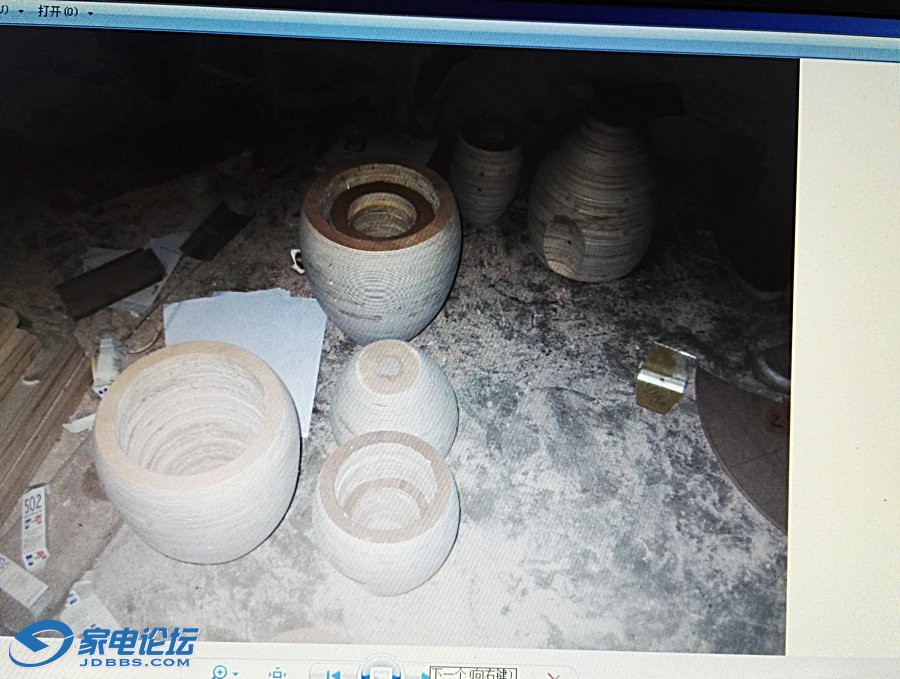

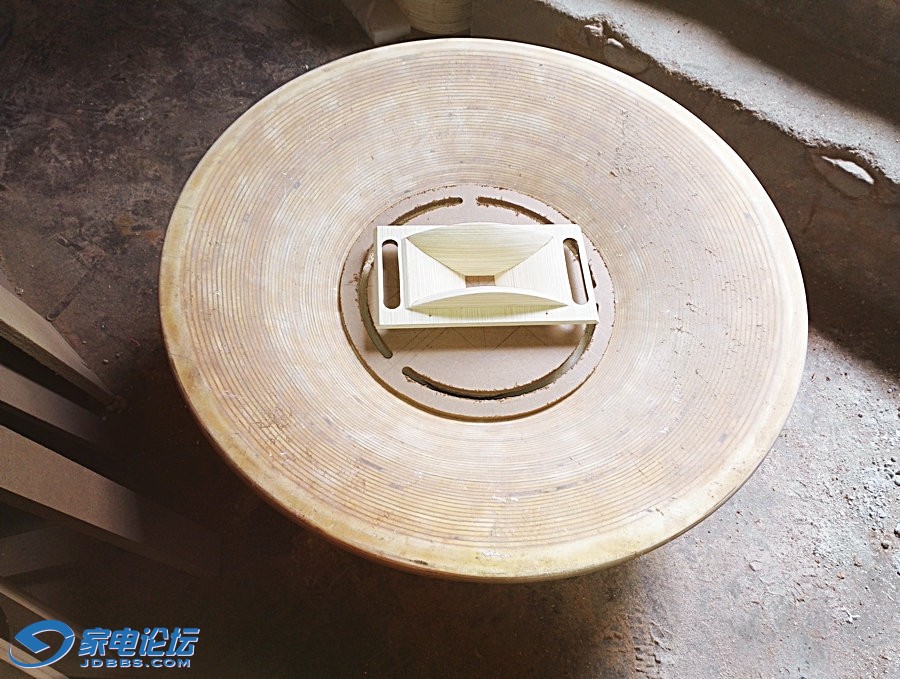

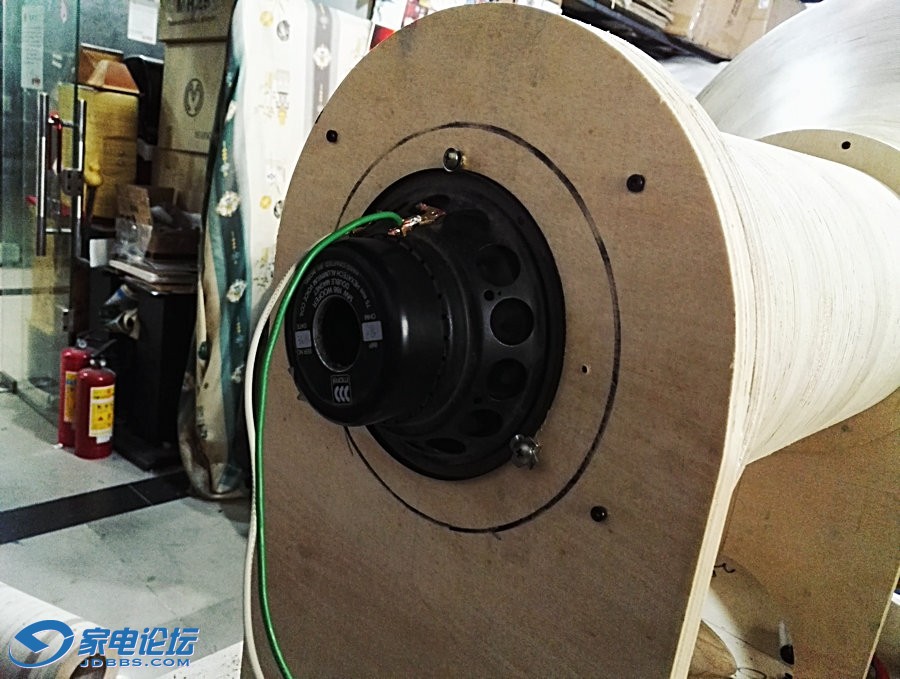

多谢支持,园号角音箱基本外观,中,高号角弧度,长度,开口,喉口,低音箱体改动方案等经过众人的帮助和提议,测试和听感都非常满意,真正是除颜色外,巳确定下来,正在画正规图纸,完成后即可制作,很高兴有客欣赏,下了一对订单. IMG_20151213_171618_副本.jpg














欢迎交流:
http://www.diybuy.net/forum-400-1.html

http://shop69082251.taobao.com/

回复

使用道具举报

244 主题	6万帖子	39 威望

Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6

交易诚信度

0

注册时间

2005-9-10

发消息

发表于 2015-12-27 06:34 | 显示全部楼层

好曲线。

顶一下！！！

回复

使用道具举报

adm.zhong 该用户已被删除

发表于 2016-2-26 19:14 | 显示全部楼层

顶一个。

回复

使用道具举报

159 主题	1620 帖子	24 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2010-1-25

发消息

楼主| 发表于 2016-2-28 00:40 | 显示全部楼层

liangww 发表于 2015-12-26 14:26
做好了吗？不知道效果怎么样。

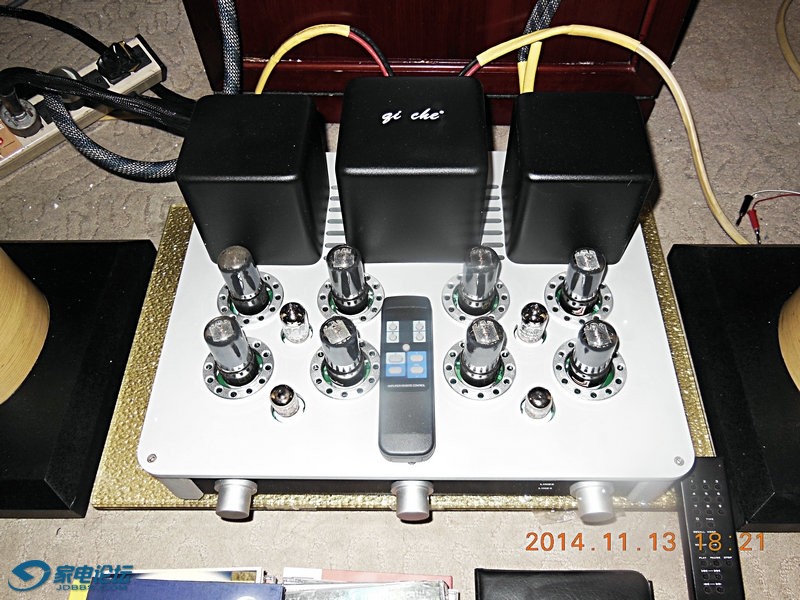

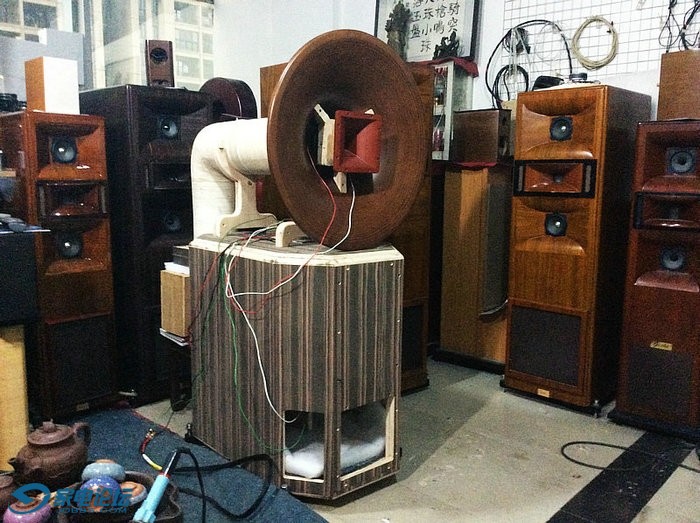

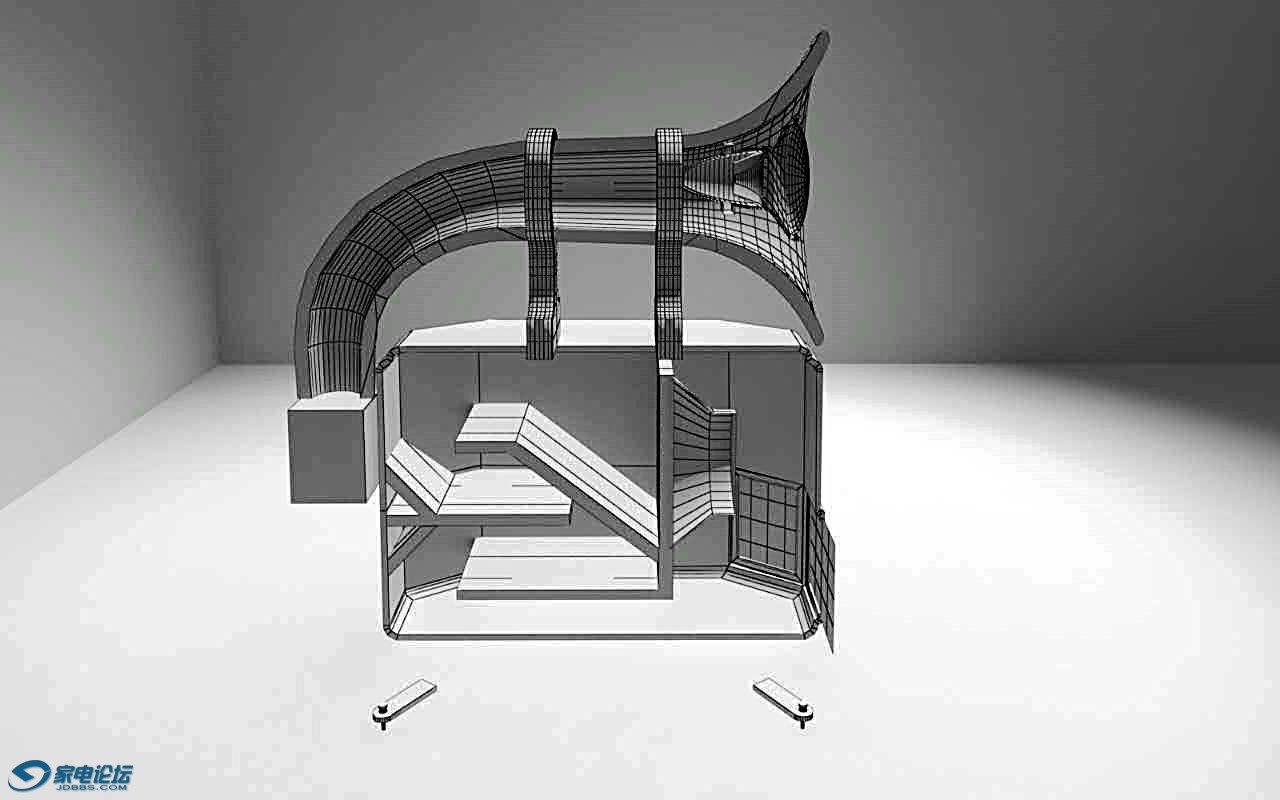

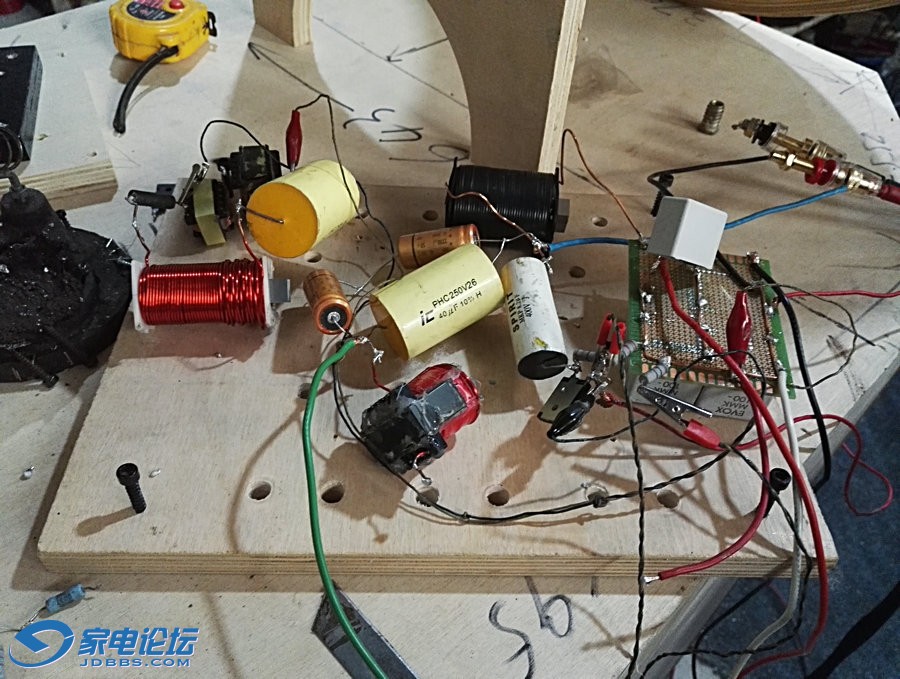

谢楼上各位顶帖,帖子上这对18寸低音园号角音箱巳调试完毕,根据众人总结,分频器线路作了部分修改.声音达到前所未有的高度,感觉现在才知道什么是宽松,完全没有压力的声音.用5000元台,13W并联推挽三极接法6V6胆机,已经非常满意.有客人听了后即时下订一对同款的15寸,680号角缩小版.这款15寸缩小版将在4.8-4.10上海音展256房展示,接受同好指导. 附(图一.皇帝位CD总监冯纬国录音师和外国客人现场讨论园号角. 图二.调试中的15寸缩小版,图三,音箱效果图,图四,箱内结构图.)

欢迎交流:
http://www.diybuy.net/forum-400-1.html

http://shop69082251.taobao.com/

回复

使用道具举报

244 主题	6万帖子	39 威望

Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6 Rank: 6

交易诚信度

0

注册时间

2005-9-10

发消息

发表于 2016-2-28 07:20 | 显示全部楼层

顶敬业滴李大师！！！

回复

使用道具举报

3 主题	73 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2011-2-12

发消息

发表于 2016-2-28 11:08 | 显示全部楼层

应该仔细看看。。。。。。。。

回复

使用道具举报

0 主题	53 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2010-9-16

发消息

发表于 2016-3-9 00:02 | 显示全部楼层

在广卅何处？有机会到了广卅也来学习！

回复

使用道具举报

2 主题	538 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

2

注册时间

2006-7-20

发消息

发表于 2016-3-9 01:57 来自家电论坛网手机触屏版 | 显示全部楼层

太牛逼了，顶大师

回复

使用道具举报

117 主题	9106 帖子	9 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

0

注册时间

2009-7-30

发消息

发表于 2016-11-1 14:49 | 显示全部楼层

顶上去

回复

使用道具举报

5 主题	76 帖子	0 威望

Rank: 1

交易诚信度

0

注册时间

2016-6-4

发消息

发表于 2017-8-17 17:46 来自家电论坛网手机触屏版 | 显示全部楼层

不错不错

点评

谢谢支持,一年多年的参展,各地演示和公众的评议,已证明该设计成功可行,给音箱箱体结构增加了新型式,待发明专利批下来后,可进行正常推广了.[attachimg]8617842[/attachimg] 详情回复发表于 2017-8-18 00:50
