一对三分频号角音箱从设想.设计,箱体制作,分频调试的进行过程,每天更新

ason7890

李大师书法不错，有魏晋之风！

老浦东

交易区新帖推荐

继续顶李大师！！！

普乞尼

李齐车 发表于 2015-12-16 00:04

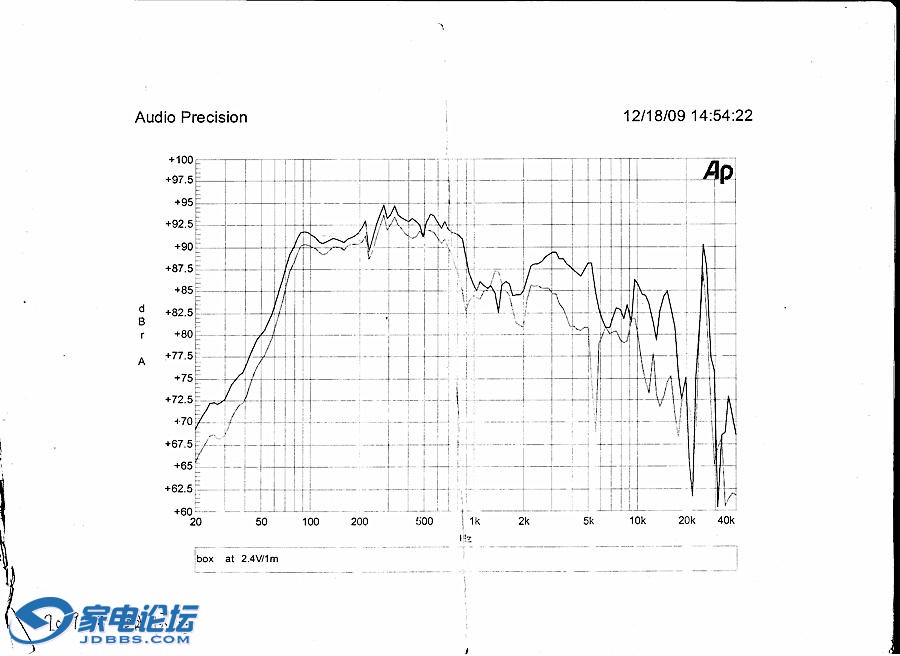

谢支持,试验的低音耦合叠加箱体装上单元后,首先关注的测试上频率响应,阻抗曲线是否符合设想要求,听感上箱 ...

还要检测箱体气孔在空间六个方向的最佳放置——好，高手来滴，小弟有空，又要来齐车老烧处学习咯！

李齐车

ason7890 发表于 2015-12-16 00:13
李大师书法不错，有魏晋之风！

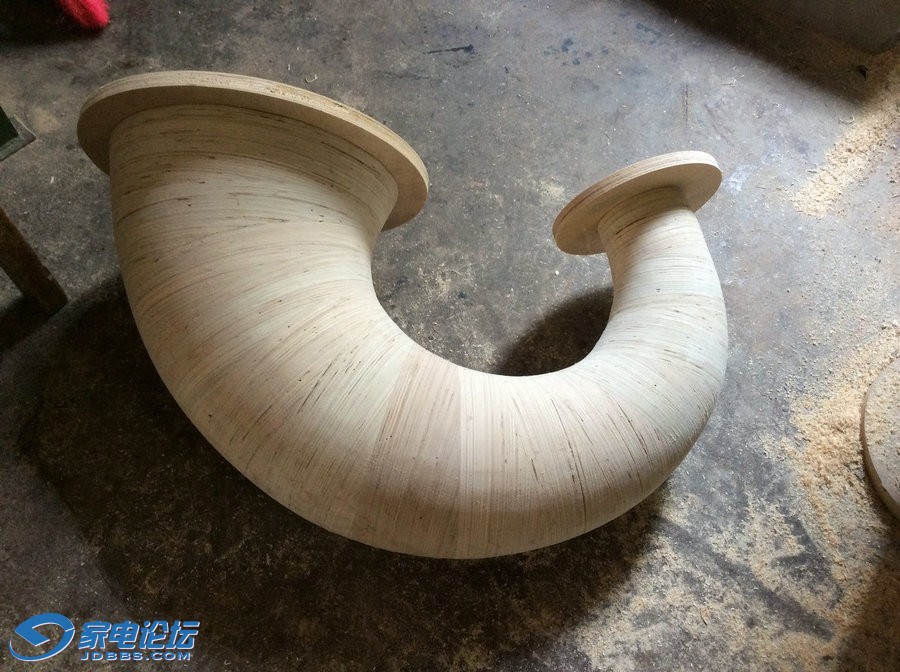

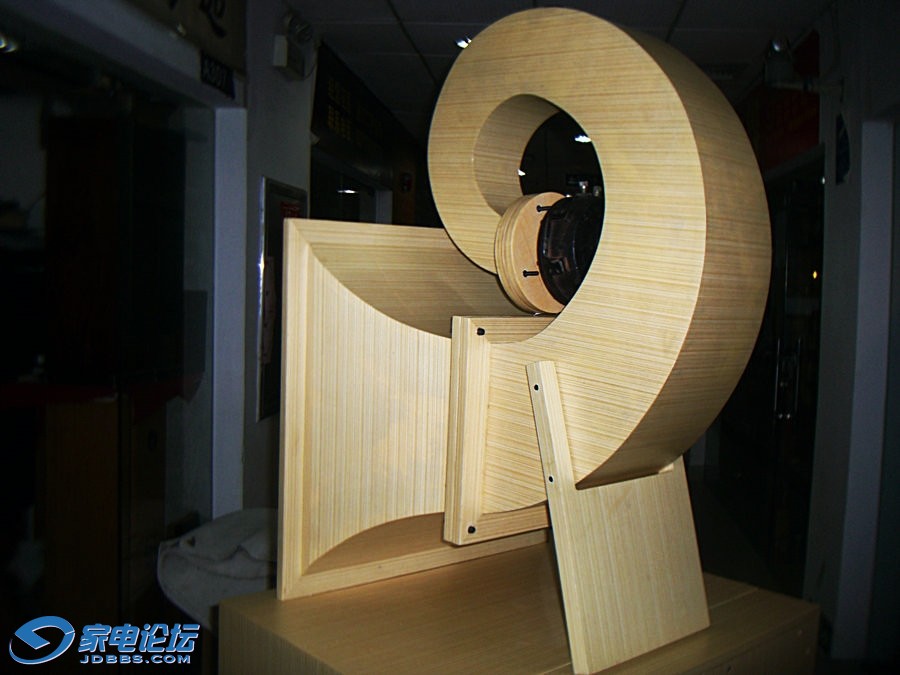

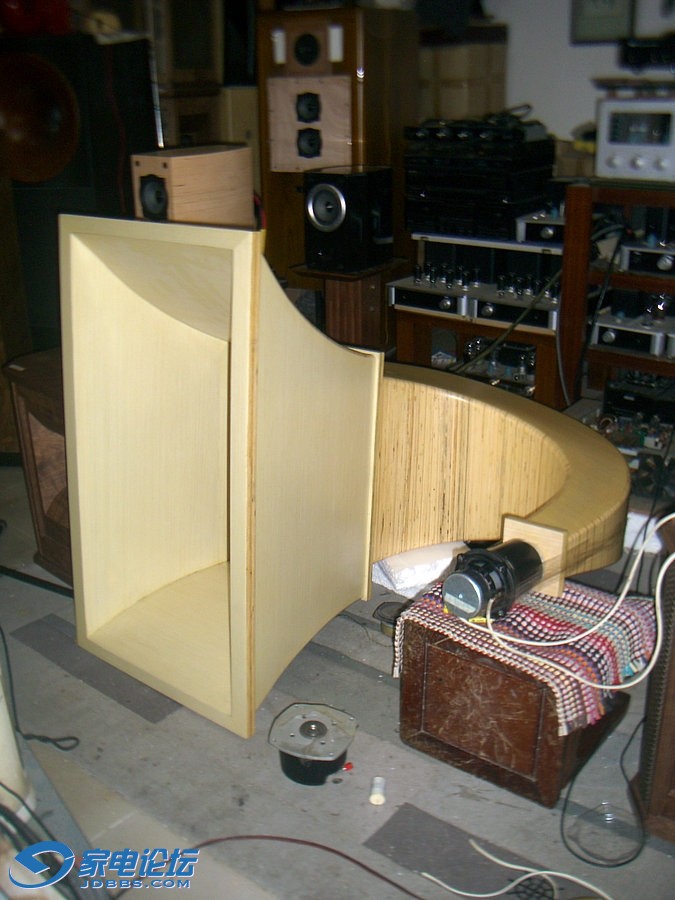

请称老李最合适.谢欣赏,字不是我写的,是亲弟书赠.巳有半个世纪练字功力了.低音箱体经测试和试听后,感觉只需在气孔面积,管长度,叠加腔容积,箱体加固,反射板角度等略为修改,即满足设计方案.由于低音单元上限只有200HZ,灵敏度90DB,因此中音号角开口周长必须在200公分,长度50公分以上,才能和完美低音衔接,根据以往的实践经验和号角的全部设计理念都是以园形做基础,决定中频号角採用园形,园管,尽量减少弯道,弧度设计结合双曲线和抛物线,力争频率响应平直,并用二级弧度喉口设计控制号角腔音.(附曾实践过的各类号角和图纸).

点点小美

顶这个玩意儿

李齐车

交易区新帖推荐

普乞尼 发表于 2015-12-16 10:45
还要检测箱体气孔在空间六个方向的最佳放置——好，高手来滴，小弟有空，又要来齐车老烧处学习咯！

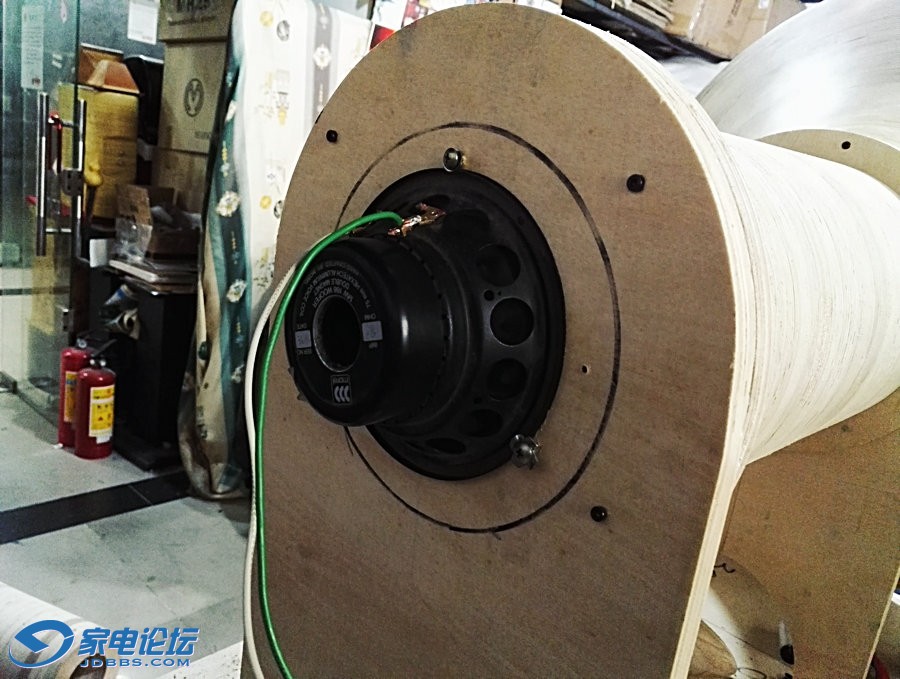

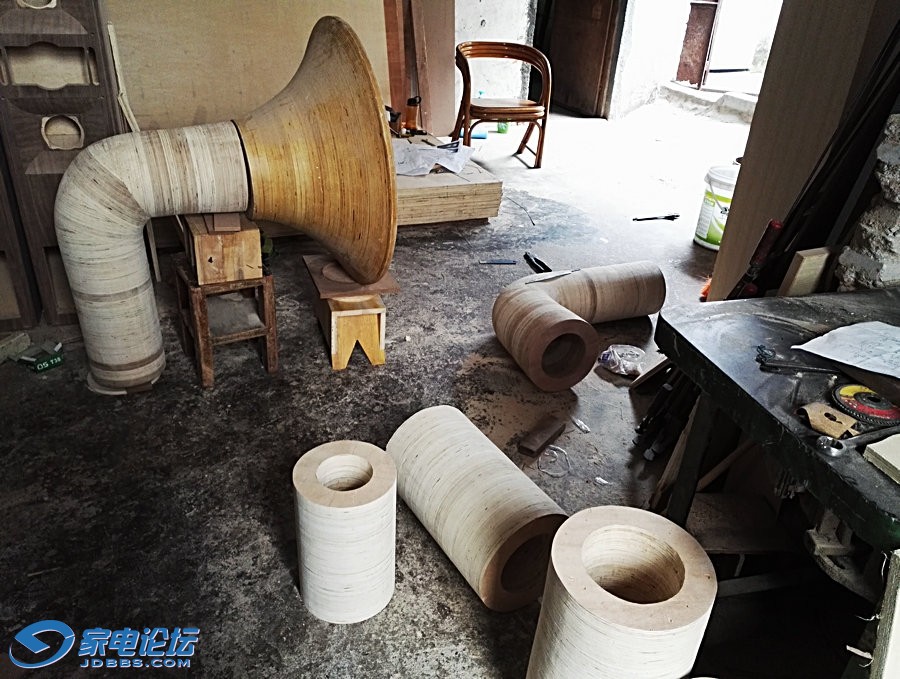

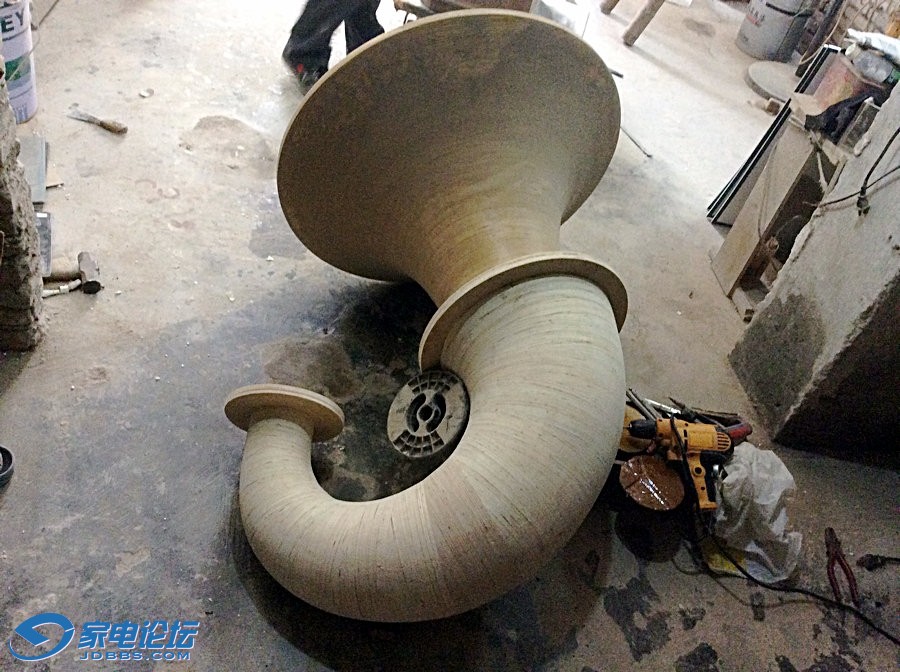

很欢迎您有空來广州交流.结合低音箱体的外观,尺寸和低频喇叭200HZ频率上限,中频园号角开口选择80公分直径,周长为251公分,频率响应下限约为140HZ,考虑号角高频响应,效率和号角深度关系,结合弧度开展系数,深度定为40公分,再备做二截活动园形管道,作试验时调试之用.号角喉口也做了开口6.5寸,5寸,4寸三块活动板,方便更换单元之用.

老浦东

早上再顶李大师！！！

李齐车

老浦东 发表于 2015-12-18 06:54
早上再顶李大师！！！

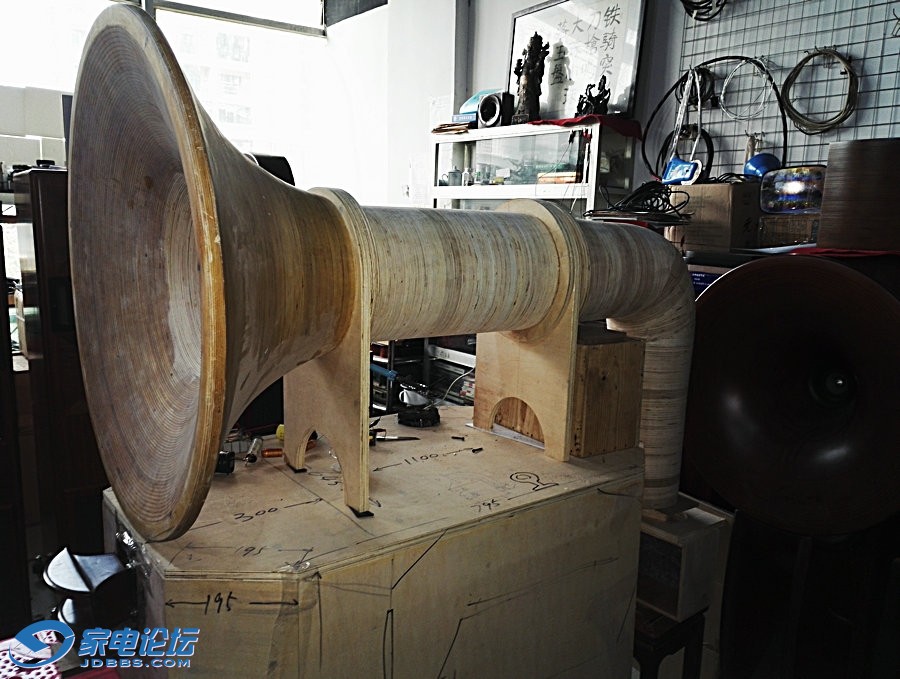

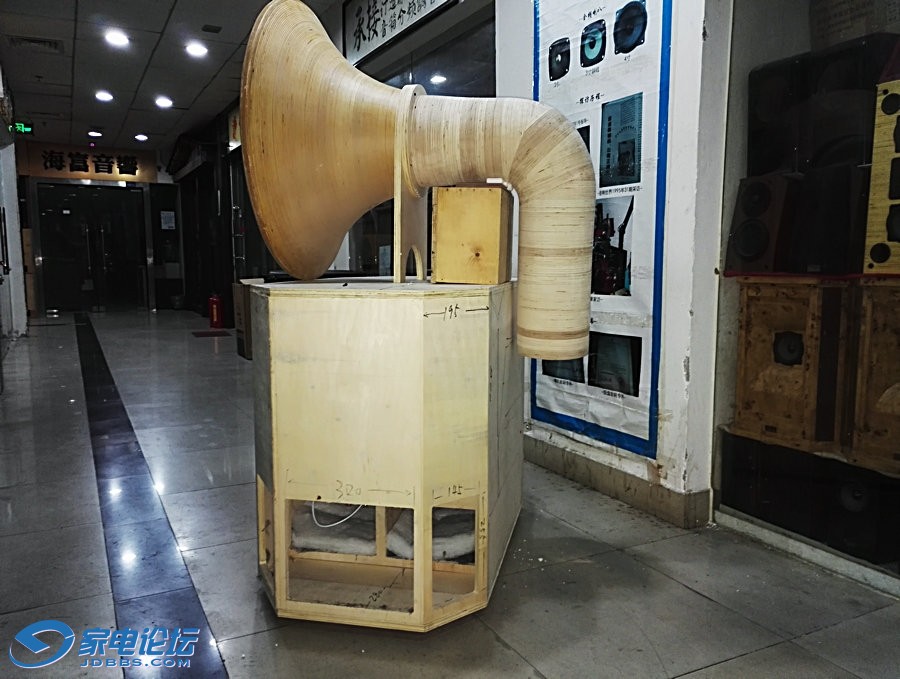

谢浦东兄长期支持.园号 角和管子做好后,先架上箱子,看外观设计有什么修改的地方.

公鸡伯伯

很早就知道广州有高人diy喇叭花音箱，昨天偶尔机会见到李老和他作品，这些年耍音响走了很多弯路绕路。也曾经怀疑自己耳朵是不是天生就是木耳。听了李老师的大作，才知道这就是40年耍音响自己寻找的声音。真心谢谢李老师。有时间好好向李老学习。

公鸡伯伯

可惜李老没有收一徒弟，我天生耳朵辨别差，听不出来好和坏，只知道自己喜欢和不喜欢。年纪也大了不然真的想拜他为师。李老的作品很神奇，普通得再普通的5百块左右的烂cd机，普通4千多diy胆机，很小的音量下那么大的箱子听得入神。自己还在苦苦纠结买1万元级别的cd机发愁。一直被狗屎大师些的神理论误导30余年，几乎所有论点都从音源开始，后来听了李老师的观点和作品，才明白一直被困在其中。李老师的作品使用那么低档的cd机都那么好听的声音，如果使用好一点的会怎么样呢，不敢想。

公鸡伯伯

这些年也花了不少冤枉钱，一直不满意，贵的diy的始终没有遇到对的，曾经16年前帮同事买电脑配多媒体音箱，发现山水多媒体音箱好听，当时买的时候标价250觉得不好听，让老板少点老板说不讲价，250就250。回家后帮同事装好电脑听mp3都觉得很好听，于是次日又去自己买了一个听。那么多年走南闯北的一直没有放弃这对箱子，万元以上的箱子也耍过听过，近距离听还是我的山水多媒体音箱迷人啊，边上网边听音乐真的是一种享受。可惜这次来广州打工没有带它来。

公鸡伯伯

     李老的作品都不会刻意寻找贵的单元，这点很多人不理解，我把山水多媒体音箱拆开后发现用的料很一般很一般，2030A集成功放，为什么很多2前多的电脑音箱都没有那么好听呢，上个月把换成lm1875，提高电压后有一定的提高，但是不明显。初到广州就去了高盈，李老作品一下就吸引了我，可惜没有开门，先逛了其他店铺，一直想淘飞机lhhcd机，觉得外观太丑，1---2万价格也不敢买，怕光头坏了成废铁。看李老用先锋多碟几百元的cd机放出那么美妙的声音，取消买高档cd机打算了。一直用米国小三强解码器dac1做音源，看来还得把莲打入冷宫了。开始学习木号角，最终向李老师这个方向发展。
      装修房子时候，特意花10多万搞了一间听音室，24平米，所有窗户用砖封死，只留一个进出的门，吊顶用专门的吸音材料，前面文化墙和墙角半圆住一次成型，很多高手直到完成听音室设计。机窝做好了，一直寻找下蛋的jiji

李齐车

公鸡伯伯 发表于 2015-12-18 23:51
可惜李老没有收一徒弟，我天生耳朵辨别差，听不出来好和坏，只知道自己喜欢和不喜欢。年纪也大了不然真的想 ...

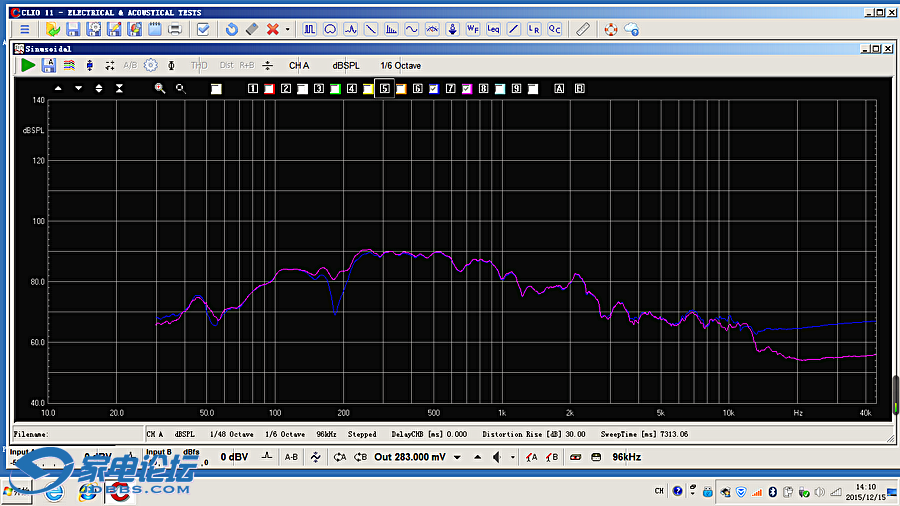

你好,音响系统的好声是系统工程,每个环节都重要,音箱是后面全部器材,音源,各种补品,各种调声手段,房间调整的表现平台,所以个人认为要玩好一套音统,首先要尽自己可能选择一对合格的音箱.即能量感,分离度,灵敏度,能量平衡感要求放在首先位置.而不是:甜,润,厚,滑等难以量化的感觉.人的听感和人对事物的认识一样,会随着经历和实践的增长,不断提高进步.这是学校书本上学不到的.音箱合格了,前面的音源,扩音机好了,声音一定会更好.付出总有回报.你听到的这个号角音箱是历年制作的经验总成,还在试验调整中,希望能成功.望多提意见.这次做的园号角弧度设计感觉非常好,接上单元测试,除了低端频率达不到平衡至200HZ之外,灵敏度,平衡度,都达到要求,没有大的峰谷,更满意的是听感上完全没有号角特有的腔音,(附图,红线直通,兰线串联一个电容),单元最后仍选择4寸全频

普乞尼

李齐车 发表于 2015-12-17 23:51
很欢迎您有空來广州交流.结合低音箱体的外观,尺寸和低频喇叭200HZ频率上限,中频园号角开口选择80公分直径 ...

好手工活！小弟要是再来齐车兄处，可能要定制一对DIY的箱体空壳哦！哈哈。

公鸡伯伯

普乞尼 发表于 2015-12-20 13:49
好手工活！小弟要是再来齐车兄处，可能要定制一对DIY的箱体空壳哦！哈哈。

我也要一对号角和一套喇叭，号角不用刷油漆。
