爱捣鼓、喜折腾，拼凑一台胆输出卡座

烧不退

8298619 发表于 2015-2-25 23:31
这个是以前学校语音（比如国内的英语）教学设备，小日本的就做得很精致，这个粗糙了点

粗糙才忍下刀啦。
试发图：

显示：[size=11.818181991577148px]Server (IO) Error  。哪个环节的问题啊？


好像可以上图了。这是网购的电子管电路板。


........

烧不退

交易区新帖推荐

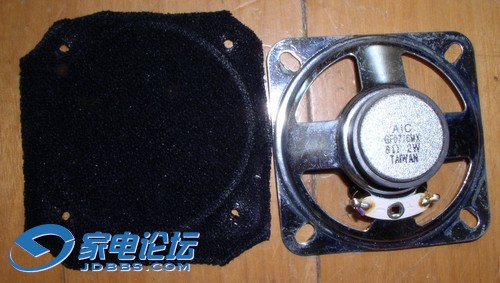

8.前面说到，原机的“出声”对咱们没有意义，干脆拆除了喇叭，给胆管电源让位。原机功放供电也切断。

烧不退

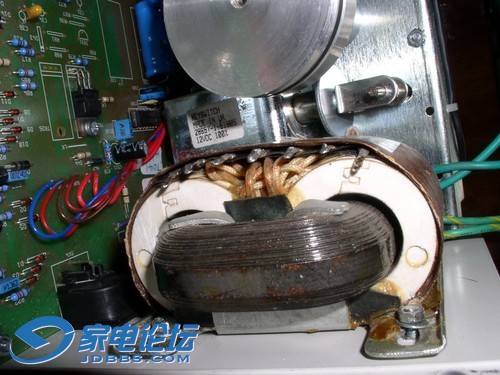

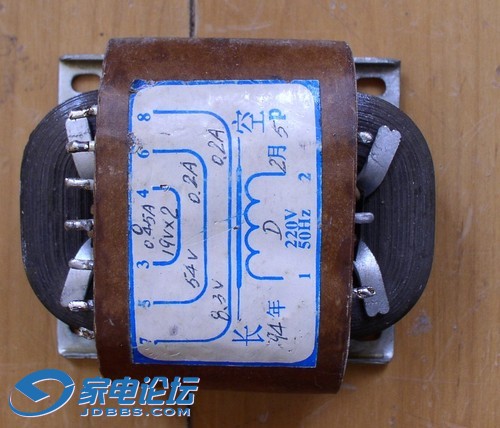

9.手头有个R型变压器，看它输出电压基本合乎要求，而且扁扁的体型不太占位，可以很“低调”地立于原喇叭位。

烧不退

10.胆管板安装背板上。

烧不退

11.背板上要打洞，装RCA输出座。

烧不退

交易区新帖推荐

12.通电试机啦......怎么？主轴电机不转！按播放键没反应（不转也不加载）。记得原来是一通电电机就转个不停（像霍尔直驱那样）啊。快进、快退正常。

烧不退

13.检查，看哪里又出问题。查供电正常，相关三极管正常，依实物绘电机驱动电路图。换四运放LM324，无效。

烧不退

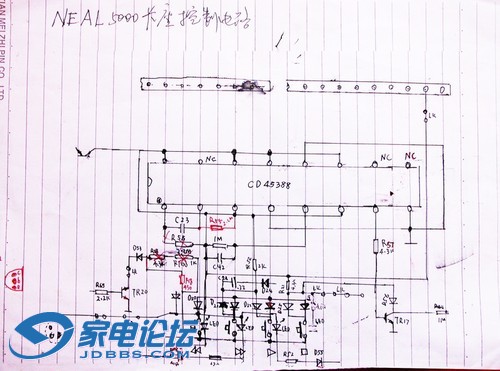

14.键盘电路？依实物绘电路图（图已在上层楼）。万用表配合检查后判断触发器正常。

烧不退

15.一头雾水啊......跳过这苦难黑暗的过程吧！后来终于发现，是那个机芯微动开关作祟。这开关是静态时闭合，将磁带推进仓，开关断开，电机随即旋转。由于这个开关安装原因，机子到手时一直处于断开、而后来是一直处于接通状态。将这开关缷下，细微调整它与推杆的位置，排除电机不转故障。

烧不退

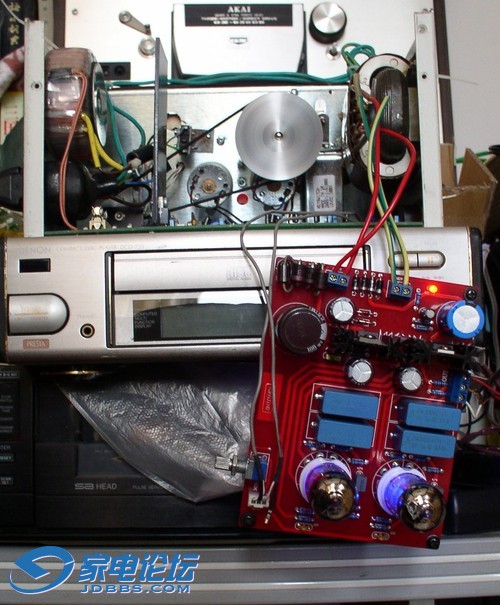

16.电机会转了，接线试听吧，胆电路板就那么吊着。天籁啊绝对天籁之声。这让我手舞足蹈、欣喜若狂！

烧不退

17.将板子装进机壳吧。装好又听，这回却让我从头凉到脚，严重的交流声......

烧不退

18.静下心来想想：刚才板子吊着时背景静如深海（有点夸张哟），板子进机后出交流声，大概与变压器过近接收了辐射——但经实验不是这回事。

烧不退

19.在这里我卖个关子，出一题目：我消除交流声的方法是如下图，扩大了背板上RCA座的两个洞。各位看官看到这里，能否说得出交流声的原因。

烧不退

20.这回该大功告成，坐享美妙音乐了吧——非也！我正得意间，忽感觉转速慢了下来，女声变男声、男声变老黄牛。慢慢地，转速又上来并稳定了。但过一会儿，又会再慢下来......这间的“心情故事”就不再唠叨了。后发现，这转速慢下来，正是家人开大功率电器时——这不冬季么，开电暖设备呢。

烧不退

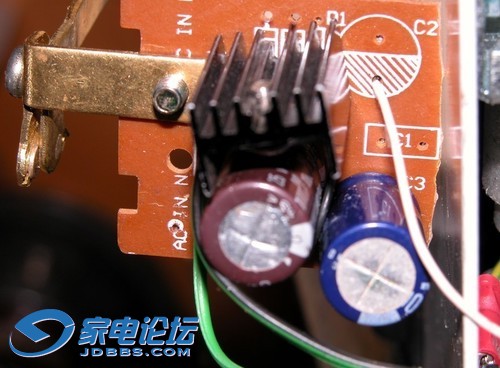

21.无疑是电压波动影响了转速。再细看那电机，标称12V，而供电正是原机提供的非稳压12V，当然不行。找到原因就有解决的办法，咱做个稳压不就得了。但原机变压器输出的电压（整流后）比12V也多不了多少，所以咱用后加上的那个R型变压器，它有两个19V（交流）绕组呢。图就是12V稳压电路。
