爱捣鼓、喜折腾，拼凑一台胆输出卡座

烧不退

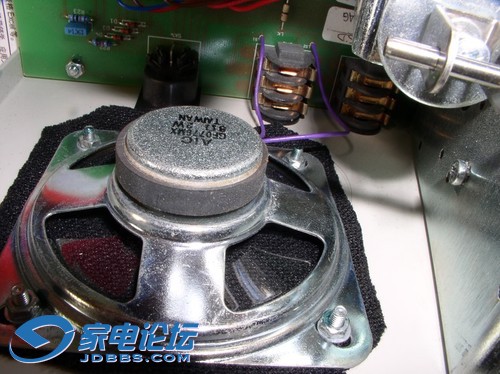

续4.........（2）安装了一个喇叭，因而有功放输出（双声道功放IC但只用了一路。上面已说到它“没声”）；

烧不退

交易区新帖推荐

续4.........（3）主轴电机转速用户可调；

烧不退

4）电路板预留有四声道电路位置，但实际应用是这样的：两路磁头放大、一路前置放大、一路功率放大；（5）没有录音电路，却用了一个交流偏磁消音磁头（但这点应该见怪不怪，可以理解为用于磁带限位）；（6）经实验，发现之所以“没声”，原来是第一级的磁头放大与第二级的前置放大之间的耦合阻抗过大所致（这间串联了两个阻值很大的电位器，一个用户可调——真是莫名其妙，但调到极限也不吭声。短路这两电位器后喇叭出声）。

今日好像传不了图啦，待续。

执迷尔悟

烧不退 发表于 2015-2-20 14:04
3..造型各位看官看图便知，说它是“强力机芯”经图也可看出一、二。我这里再重申一下几处要点：（1）、主轴 ...

电机系荷兰制造， 少见，应该和荷兰的菲利普有点瓜葛。

shhdq

是不是学校里面用的啊？

烧不退

交易区新帖推荐

执迷尔悟 发表于 2015-2-20 15:53
电机系荷兰制造， 少见，应该和荷兰的菲利普有点瓜葛。

好眼力，俺都不曾注意。

烧不退

shhdq 发表于 2015-2-20 16:17
是不是学校里面用的啊？

我至今仍没有搞清楚它的原来用途。

烧不退

5.一阵捣鼓，喇叭出声了。但这种声音对于我（对于所有卡友亦然）是没有意义的。决定将它的前级信号送进音响系统。但它只有一路前置放大!?好，先从磁头放大输出取信号来试用。哎呀，增益不够，声音太小（后用那一路前置输出试，音量也没增加多少。若可用，咱再仿制一路）。

烧不退

6.这样，让这台“卡座”留下了摩机的空间，必须加大电平输出才能与系统相配。我想到：何不弄成电子管的——

全“模拟”在一块儿不知啥滋味呢？这不难啊——一来不做录音电路，二来磁头放大电路已经是频率补偿过的，第

二级只作平直放大即可。

烧不退

7.上淘宝，找合适的（半成品）。遵循两条原则：一是平直放大即不带音调调整的，二是应该用6N3胆管的——

因为6N3的屏压可以很低，让咱容易给它配电。后买来了如图的东西（图后奉）。

乐音乐

烧兄脑子活，动手能力强，声音很好听的。

烧不退

乐音乐 发表于 2015-2-20 22:52
烧兄脑子活，动手能力强，声音很好听的。

谢谢您的捧场。
恭维话我爱听（谁人都爱听），来点砖头也欢迎。

烧不退

乐音乐 发表于 2015-2-20 22:52
烧兄脑子活，动手能力强，声音很好听的。

谢谢您的捧场。
恭维话我爱听（谁人都爱听），来点砖头也欢迎。

烧不退

传不图，是咱的电脑问题？

8298619

这个是以前学校语音（比如国内的英语）教学设备，小日本的就做得很精致，这个粗糙了点
