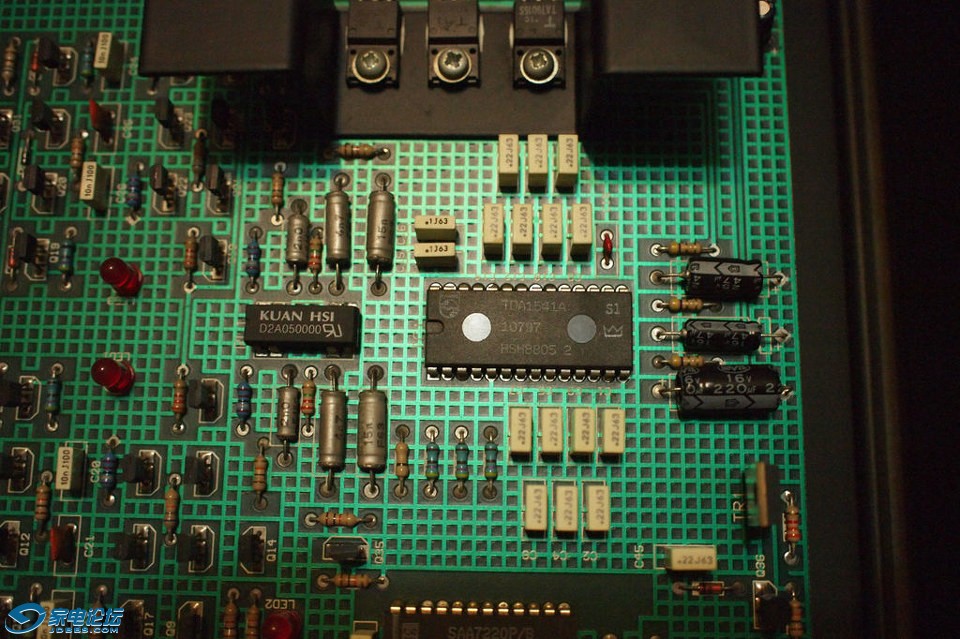

再赞飞利浦1541皇冠，大家感兴趣吗？

mingzezone

我也上图凑个热闹

心态决定一切

交易区新帖推荐

顶1541，顶单皇冠、顶双皇冠！

lzj729

sh-cc 发表于 2013-9-22 22:58

[s:20][s:20][s:20]

胆细胞

sh-cc 发表于 2013-9-22 22:58

不错！第一次看到。。[s:20]

杨维中

[color=#000 !important][器件资料] [color=#000 !important]关于1541A和1541A R1那个更好的资料，网上查到的英文，大家参考一下吧！

philips 1541 D/A converter information


        TDA1541A/S2        TDA1541A/S1        TDA1541A        TDA1541A/R1
Typ. THD + N at full-scale at 0 dB        –97 dB        –95 dB        –95 dB        –95 dB
Typ. THD + N at –60 dB        -47 dB        -47 dB        -42 dB        -43 dB
Channel separation        98 dB        98 dB        98 dB        98 dB
Typ. signal-to-noise ratio        112 dB        112 dB        112 dB        112 dB
Full-scale output current        4.0 mA        4.0 mA        4.0 mA        4.0 mA
Package        DIL28        DIL28        DIL28        DIL28



________________________________________
TDA1541A - no suffix
The standard grade is guaranteed to have a DLE of less than 1 LSB from bit 1 to 16; this is used in Philips's own reasonably priced players.

TDA1541A - R1
R1 (R for "relaxed) is guaranteed only to have a differential linearity error (DLE) of less than 2 LSBs from bit 1 to bit 16. This grade will be used in inexpensive players and supplied to some third-party manufacturers.

TDA1541A - S1
A small proportion of DACs meet a more stringent performance standard, having a DLE of less than 0.5 LSB for bits 1-7, less than 1 LSB for bits 8-15, and less then 0.75 LSB for bit 16; these are termed the "S" grade and are stamped with a small crown. This top perfoming chip will be used in Philips's best CD players.
________________________________________

Type        Description        Typical THD+N
at 0dB (dB)        Typical THD+N
at -60dB (dB)        Typical SNR (dB)        Channel
Separation        Max diff.
linearity error
TDA1541A        high-performance
16- bit DAC        -95        -42        112        98        bit 1-16 EdL < 1 LSB
TDA1541A / R1        high-performance
16- bit DAC        -95         -43        112        98        bit 1-16 EdL < 2 LSB
TDA1541A / S1        single crown
16- bit DAC         -95         -47        112         98         bit 1-7 EdL < 0.5 LSB
bit 8-15 EdL < 1 LSB
bit 16 EdL < 0.75 LSB
TDA1541A / S2        double crown
16- bit DAC        -97         -47         112         98         N/A

________________________________________




Overview of Philips TDA1541-based cdplayers

This is an overview of all cdplayers and d/a converter which are Philips TDA1541 based.
cdplayer        D/A converter        cdmechanism
ABBINGDON AMR CD-77         Philips TDA1541A        Sony
ACOUSTIC RESEARCH CD-06SE        Philips TDA1541A        Philips CDM-4
ACOUSTIC RESEARCH CD-06SE        Philips TDA1541A        Philips CDM-4
ADCOM GCD-575        Philips TDA1541        AKSS-212B
ADCOM GCD-600        Philips TDA1541        KSS
AIWA DX-M45        Philips TDA1541        Philips CDM-4/25
ARCAM ALPHA        Philips TDA1541A        Philips CDM-4/19
ARCAM ALPHA 5        Philips TDA1541A – SAA7220P/B        Philips CDM-9/44
ARCAM ALPHA 5 PLUS        Philips TDA1541A        Philips CDM-9
ARCAM ALPHA PLUS        Philips TDA1541A
ARCAM DELTA 70        Philips TDA1541 – SAA7220P/A        Philips CDM-2
ARCAM DELTA 70.2        Philips TDA1541-S1 (Single Crown)        Philips CDM-4/11 / CDM-4/31
ARCAM DELTA BOX 1        Philips TDA1541A        D/A converter
ARCAM DELTA BOX 2        Philips TDA1541A        D/A converter
ARISTON CD PLAYER        Philips TDA1541A-S1 (Single Crown)        Philips CDM-4/19
Bang & Olufsen Beogram CDX2        Philips TDA1541A – SAA7220        Philips CDM-2
Bang & Olufsen Beogram CD3300        Philips TDA1541        Philips CDM-2/10
Bang & Olufsen CD5500        Philips TDA1541A        Philips CDM-4/11
BEARD DAP-1        3 x Philips TDA1541A – YM3623B        D/A converter
BLAUPUNKT CP-2850        Philips TDA1541 – SAA7220P/A        Philips CDM-2/10 / CDM-4/11
BRINKMANN ZENITH        Philips TDA1541 – CXD1076        D/A converter
California Audio Labs Aria        Philips TDA1541A – SAA7220        Philips CDM-2 / CDM-4/11
California Audio Labs Aria Delta        Philips TDA1541 – SAA7220P/A        Philips CDM-2
California Audio Labs Tempest II        Philips TDA1541 – SAA7220P/A        Philips CDM-4/11
California Audio Labs Tercet        Philips TDA1541A – SAA7220P/B        Philips CDM-2 / CDM-4/11
CAMBRIDGE AUDIO CD1        6 x TDA1540 / 3 x Philips TDA1541        Philips CDM-1
CAMBRIDGE AUDIO CD2        4 x TDA1541 – SAA7220        CDM-2/10
Cambridge Audio CD3        4 x TDA1541        Philips CDM1 MKII
Cambridge Audio DAC 3 D/A        4 x Philips TDA1541A-S1         D/A converter
Cary Audio Design CAD-855        Philips TDA1541A – SAA7220P/B        Philips CDM-4/19
CREEK CD60        Philips TDA1541A-S1 – SAA7220P/B        CDM-4/14
DUAL CD 5150 RC        Philips TDA1541A – SAA7220P/B        Philips CDM-4/19
DUGOOD GLORY YEAR        Philips TDA1541A – SAA7220        VAM 1201
EMT 981 PROFESSIONAL        Philips TDA1541A-S1 (Single Crown)        Philips CDM-1 Mk II
GRUNDIG CD 35 X-Version        1 x Philips TDA1541        Philips CDM-2/29
GRUNDIG CD-903 FineArts        Philips TDA1541A – SAA7220P/B        Philips CDM-2 / CDM-4
GRUNDIG CD 8100        Philips TDA1541        Philips CDM-2/29 / CDM-4/11
GRUNDIG CD 8200        Philips TDA1541        Philips CDM-2/10
GRUNDIG CD 8400        Philips TDA1541 – SAA7220P/A        Philips CDM-2/10
GRUNDIG CD 8400 Mk II        Philips TDA1541A – SAA7220P/B        Philips CDM-2 / CDM-4
GRUNDIG CD-9000 FineArts        Philips TDA1541A        Philips CDM-2/29 / CDM-4/11
GRUNDIG CD9009        2xTDA1541A/S1        CDM1mkII
Kinergetics Research KCD-20 (New)        Philips TDA1541A-R1        Philips CDM-4/19
Kinergetics Research KCD-30        Philips TDA1541A        Philips CDM-2/10 / CDM-4
LECTOR CDP 3T        Philips TDA1541A-S1 (Single Crown)        Philips CDM 12
LECTOR DIGICODE        Philips TDA1541A-S1 (Single Crown)        D/A converter
LUXMAN D-500X’s II        Philips TDA1541A-S1 (Single Crown)        Philips CDM-3
MAGNAVOX CDB460        Philips TDA1541 – SAA7220P/A        Philips CDM-2/10
MAGNAVOX CDB465        Philips TDA1541        Philips CDM-2
MAGNAVOX CDB470        Philips TDA1541 – SAA7220P/A        Philips CDM-2
MAGNAVOX CDB471        Philips TDA1541 – SAA7220P/A        Philips CDM-2
MAGNAVOX CDB472        Philips TDA1541 – SAA7220P/A        Philips CDM-2
MAGNAVOX CDB473        Philips TDA1541 – SAA7220P/A        Philips CDM-4/11
MAGNAVOX CDB560        Philips TDA1541 – SAA7220P/A        Philips CDM-2
MAGNAVOX CDB582        Philips TDA1541A – SAA7220P/B        Philips CDM-4/19
MAGNAVOX CDB630        Philips TDA1541A – SAA7220P/B        Philips CDM-4/19
MAGNAVOX CDB650        Philips TDA1541 – SAA7220P/A        Philips CDM-2
MARANTZ CD-5L        1 x Philips TDA1541 – SAA7220P/A        Philips CDM-2/10
MARANTZ CD-40        Philips TDA1541A-R1        Philips CDM-4/19
MARANTZ CD-50        Philips TDA1541A – SAA7220P/B        Philips CDM-4/19 Composite
MARANTZ CD-56        Philips TDA1541 – SAA7220P/A        Philips CDM-2/10 / CDM-4/25
MARANTZ CD-60        Philips TDA1541A – SAA7220P/B        Philips CDM-4/19 Composite
MARANTZ CD-65        Philips TDA1541 – SAA7220P/A        Philips CDM-2
MARANTZ CD-65DX        Philips TDA1541A – SAA7220P/B        Philips CDM-2/10 / CDM-4/11
MARANTZ CD-65 Gold        Philips TDA1541-S1 – SAA7220P/A        Philips CDM-2
MARANTZ CD65 Mk II        Philips TDA1541A – SAA7220P/B        Philips CDM-4/11
MARANTZ CD-75        Philips TDA1541 – SAA7220         Philips CDM-2/10 / CDM-4/25
MARANTZ CD-75DX         Philips TDA1541A – SAA7220P/B        Philips CDM-2/10 / CDM-4/11
MARANTZ CD75 Mk II         Philips TDA1541A – SAA7220P/B         Philips CDM-1 Mk II
MARANTZ CD-84         2 x TDA1540 – SAA7030         Philips CDM-1
MARANTZ CD-12        TDA1541A-S1 (single Crown)        Philips CDM-1
MARANTZ CD7        2x TDA1541A-S2 (double crown)        CDM 12.3 PRO
MARANTZ CD80        Philips TDA1541A/S1/Q        CDM1mkII
MARANTZ CD-85         Philips TDA1541A-S1 (Single Crown)        CDM-1 Mk II
MARANTZ CD880J        Philips TDA1541A-S1 (Single Crown)        CDM-1 Mk II
MARANTZ CD94        Philips TDA1541A        Philips CDM1
MARANTZ CDA 94        Philips TDA1541A-S1 (Single Crown)        D/A converter
MARANTZ CD94mkII        Philips TDA1541A/S1        Philips CDM1
MARANTZ CD-95         2 x Philips TDA1541A-S1 + 2 x SAA7220P/B         Philips CDM-1
MARANTZ CD-99SE        2 x TDA1541A-S1 (Single Crown)        Philips CDM-1
MARANTZ CD-99SE Limited         2 x Philips TDA1541A-S1 (Double Crown)         Philips CDM-1
MARANTZ PROJECT D-1        2 x TDA1541A-S2 (Double Crown)        D/A converter
MARANTZ CD273         Philips TDA1541         Philips CDM-2
MARANTZ CD583         Philips TDA1541A         Philips CDM-4/19
MARANTZ CD650         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10 / CDM-4/25
MARANTZ CD873         Philips TDA1541         Philips CDM-2 / CDM-4/11
MARANTZ CD883         Philips TDA1541A         Philips CDM-4/19
MARANTZ CDV780         Philips TDA1541A-S1 (Single Crown)
McCORMACK PRISM II         Philips TDA1541A-R1 – SAA7220P/B         Philips CDM-4/19
MCINTOSH MCD7005        Philips TDA1541A        CDM-2/10
MCINTOSH MCD7007        Philips TDA1541A-S1 (Single Crown)        Philips CDM-1
Meridian 206 mkII        Philips TDA1541
MERIDIAN 206        TDA1541
MERIDIAN 207 (16-bit)        Philips TDA1541A-S1 (Single Crown)        CDM-1 / CDM-4
MICRO CD-M2         Philips TDA1541         Philips CDM-1
MICRO CD-M100         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1
MICRO CD-M2000X         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1
MICROMEGA CD F1 Premium         Philips TDA1541         Philips CDM-1 Mk II / CDM-4/26
MICROMEGA CD F1 Pro         Philips TDA1541         Philips CDM-2/29 / CDM-4/25
MISSION PCM II         Philips TDA1541A         Philips CDM-4/11
MISSION PCM4000         Philips TDA1541-S1         Philips CDM-2/10
MISSION PCM7000         Philips TDA1541-S1         Philips CDM-2/10
MOD SQUAD PRISM         Philips TDA1541 – SAA7220         Philips CDM-2
MOD SQUAD PRISM II         Philips TDA1541A-R1 – SAA7220P/B         Philips CDM-4/19
MUSICAL FIDELITY DIGILOG         Philips TDA1541A         D/A converter
NAIM AUDIO CD1        Philips TDA1541        Philips CDM-2
NAIM AUDIO CD2        Philips TDA1541A-S1 (Single Crown)        Philips CDM-9
NAIM AUDIO CD3        Philips TDA1541A-S1 (Single Crown)        Philips CDM-9
NAIM AUDIO CDI        Philips TDA1541A-S1 (Single Crown)        Philips CDM-4/27 / CDM-9 Pro
NAIM AUDIO CDS1        Philips TDA1541-S1 (Single Crown)        CDM-4/25
NAKAMICHI 1000p         2 x Philips TDA1541A-S1 (Single Crown)         D/A converter
NAKAMICHI CDC-3A         Philips TDA1541A – CXD1088         Pioneer PWY1009 / PWY1010
NAKAMICHI CDC-4A         Philips TDA1541A-S1         Pioneer PWY1009 / PWY1010
NAKAMICHI DA-101p         2 x Philips TDA1541A-S1 (Single Crown)         D/A converter
NAKAMICHI DA-111p         2 x Philips TDA1541A-S1 (Single Crown)         D/A converter
NAKAMICHI DAC-101 Mobile         2 x Philips TDA1541A-S1 – YM3414 – PD0037         D/A converter
NAKAMICHI OMS-20         Philips TDA1541A – CXD1088         KSS-152A
NAKAMICHI CDP-2E        Philips TDA1541A– CXD1088
NEC CD-10        2 x TDA1541A-S1 (Single Crown)        KSS-150A
NEC CD-620         Philips TDA1541         KSS-150A
NEC CD-720         Philips TDA1541         KSS-150A
NEC CD-730         2 x Philips TDA1541A         KSS-150A
NEC CD-816        2 x TDA1541A-S1 (Single Crown)        KSS-150A
NEC CD-830DS        2 x TDA1541A-S1 (Single Crown)
ORELLE CD-100         Philips TDA1541         Philips CDM-4
ORELLE CD-100e         Philips TDA1541A / TDA1545A         Philips CDM 12.1 / Panasonic
ORELLE CD-160         Philips TDA1541A-S1 (Single Crown)         Philips CDM-4/19
ORELLE CD100SE        Philips TDA1541A-S1 (Single Crown)        Philips CDM-4
PHILCO CD2471         Philips TDA1541-R1 – SAA7220P/A         Philips CDM-2 / CDM-4/11
PHILIPS CD-60         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19 Composite
PHILIPS CD-80         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1 Mk II
PHILIPS CD-85         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1 Mk II
PHILIPS CD160         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10
PHILIPS CD207         Philips TDA1541 – SAA7220P/A – TDA1542         Philips CDM-2-P
PHILIPS CD304 Mk II         Philips TDA1541 – SAA7220P/A – SAA7210P         Philips CDM-1
PHILIPS CD360         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10 / CDM-2/29
PHILIPS CD371         Philips TDA1541         Philips CDM-2/29 / CDM-4/11
PHILIPS CD372         Philips TDA1541         Philips CDM-2
PHILIPS CD373         Philips TDA1541         Philips CDM-2 / CDM-4/11
PHILIPS CD380         TDA1543 – SAA7220         Philips CDM-4/19
PHILIPS CD450         Philips TDA1541 – SAA7220P/A         Philips CDM-2
PHILIPS CD460         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10 / CDM-4/25
PHILIPS CD465         Philips TDA1541
PHILIPS CD470         Philips TDA1541         Philips CDM-2 / CDM-4/11
PHILIPS CD471         Philips TDA1541-R1 – SAA7220P/A         Philips CDM-2 / CDM-4/11
PHILIPS CD472         Philips TDA1541 – SAA7220P/A         Philips CDM-2 / CDM-4/11
PHILIPS CD473         Philips TDA1541         Philips CDM-2 / CDM-4/11
PHILIPS CD480         Philips TDA1541 / TDA1543 – SAA7220         Philips CDM-4/19
PHILIPS CD560         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10 / CDM-4/25
PHILIPS CD580         Philips TDA1541
PHILIPS CD581         Philips TDA1541         Philips CDM-4/19
PHILIPS CD582         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19
PHILIPS CD584         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19
PHILIPS CD620         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19
PHILIPS CD630         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19
PHILIPS CD640         Philips TDA1541 – SAA7220P/A         Philips CDM-2
PHILIPS CD650         Philips TDA1541 – SAA7220P/A – SAA7210P         Philips CDM-2/10 / CDM-4/25
PHILIPS CD660         Philips TDA1541 – SAA7220P/A         Philips CDM-2 / CDM-4/11
PHILIPS CD670         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10 / CDM-4/11
PHILIPS CD680         Philips TDA1541A – SAA7220P/B         Philips CDM-2/10 / CDM-4/11
PHILIPS CD770         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10 / CDM-4/11
PHILIPS CD771         Philips TDA1541 – SAA7220P/A         Philips CDM-2 / CDM-4/11
PHILIPS CD780         Philips TDA1541 – SAA7220         Philips CDM-2 / CDM-4
PHILIPS CD820         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19 Composite
PHILIPS CD782         Philips TDA1541 – SAA7220P/A         Philips CDM-2 / CDM-4
PHILIPS CD830         Philips TDA1541A – SAA7220P/B         Philips CDM-4/19 Composite
PHILIPS CD880         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1 Mk II
PHILIPS CD960         Philips TDA1541 – SAA7220P/A – SAA7210P         Philips CDM-1
PHILIPS CDC586         Philips TDA1541A         Philips CDM-4/20
PHILIPS CDC875         Philips TDA1541A         Philips CDM-4/19
PHILIPS CDV496         Philips TDA1541A – SAA7220P/B – TDA1542         Philips CDM-10
PHILIPS DAC960         1 x Philips TDA1541A         D/A converter
PHILIPS LHH1000         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1
PIONEER PD-8070        Philips TDA1541
PROTON AC-300 Mk II         Philips TDA1541         Philips CDM-2 / CDM-4
PROTON AC-620         Philips TDA1541A         Philips CDM-4/19 Composite
QUAD 66        Philips TDA1541A-S1 (Single Crown)        Philips CDM-9
RADFORD WS1         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1 Mk II
RADIOLA CD1006         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10
REVOX B 126         Philips TDA1541A – SAA7220P/B         Philips CDM-1 / CDM-4/27
REVOX B 226         Philips TDA1541 – SAA7220P/A         Philips CDM-1
REVOX B 226 Mk II / Signature         Philips TDA1541A – SAA7220P/B         Philips CDM-1
REVOX B 226 S / E         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1 Mk II / CDM-4/26
ROTEL RCD-820B        TDA1541
ROTEL RCD-855        Philips TDA1541A-S1        CDM-4/19
ROTEL RCD-955        Philips TDA1541        Philips CDM-4
ROTEL RCD-955AX        Philips TDA1541A – SAA7220P/B        Philips CDM-4
SAE D103         Philips TDA1541         Philips CDM-2 / CDM-4
SANSUI CD-X211E         Philips TDA1541A-R1 – SAA7220P/A         Philips CDM-4/19
SCHNEIDER CD4006         Philips TDA1541 – SAA7220P/A         Philips CDM-2/10
SHERWOOD CDP301R         Philips TDA1541 – SAA7220P/A         Philips CDM-2
SONY CDP-68         1 x Philips TDA1541 – CXD1088         KSS-150A
SONY CDP-207ESD         1 x Philips TDA1541 – CXD1088         KSS-150A
SONY CDP-222ESD         1 x Philips TDA1541 – CXD1088         KSS-151A
SONY CDP-227ESD (Old ver.)         1 x Philips TDA1541 – CXD1088         KSS-151A
SONY CDP-227ESD (New ver.)         2 x Philips TDA1541A-R1 – CXD1144         KSS-151A
SONY CDP-301V         Philips TDA1541 – CXD1088         KSS-210A
SONY CDP-307ESD         1 x Philips TDA1541A – CXD1088A         KSS-150A
SONY CDP-333ESD         1 x Philips TDA1541 – CXD1088         Sony BU-1E
SONY CDP-337ESD         2 x Philips TDA1541A – CXD1144         KSS-190A
SONY CDP-505ESD         1 x Philips TDA1541 – CXD1088         KSS-151A
SONY CDP-507ESD         2 x Philips TDA1541A-R1 – CXD1144         KSS-151A
SONY CDP-555ESD         1 x Philips TDA1541A – CXD1088Q         Sony BU-1E
SONY CDP-605ESD         Philips TDA1541 – CXD1088         Sony BU-1E
SONY CDP-705ESD         1 x Philips TDA1541A – CXD1088Q         Sony BU-1E
SONY CDP-710         1 x Philips TDA1541 – CXD1088         KSS-150A / KSS-210A
SONY CDP-750         1 x Philips TDA1541 – CXD1088         KSS-210A
SONY CDP-910         1 x Philips TDA1541 – CXD1088         KSS-151A
SONY CDP-950         1 x Philips TDA1541A – CXD1088A         KSS-150A / KSS-210A
SONY CDP-C100         Philips TDA1541A         KSS-210A
SONY CDP-M75         Philips TDA1541 – CXD1088         KSS-150A / KSS-210A
SONY CDP-M95         Philips TDA1541 – CXD1088         KSS-150A / KSS-210A
SONY DAS-R1         2 x Philips TDA1541A-S1 – CXD1144         D/A converter
SONY LDP-550         Philips TDA1541
SPECTRAL SDR-1000         2 x Philips TDA1541A-S1 (Single Crown)         Philips CDM-1
STUDER A727        Philips TDA1541A-S1 (Single Crown)        Philips CDM-1
STUDER A730        TDA154 1A-S1(Double Crown)        Philips CDM-3
SUDGEN CDT-1        Philips TDA1541AS1 (single crown)
SUGDEN MASTERCLASS        Philips TDA1541A-S-Crown – SAA7220        CDM 12.1
SUGDEN SDA-1         Philips TDA1541A-S1 (Single Crown)         D/A converter
SUGDEN SDT-1         Philips TDA1541A-S1 (Single Crown)         Philips CDM-9/44
SUGDEN SDT-1SE         Philips TDA1541A-S1 (Single Crown)         Philips CDM-9 Pro
SYLVANIA CD1460         Philips TDA1541         Philips CDM-2
SYLVANIA CD1470         Philips TDA1541         Philips CDM-2
SYLVANIA CD1473         Philips TDA1541 – SAA7220P/A         Philips CDM-2
T+A CD1000 AC         Philips TDA1541 – SAA7220P/A         Philips CDM-2/29
TANDBERG TCP 3015A 16 bit         Philips TDA1541 – SAA7220         Philips CDM-2
TEAC CD-Z5000        2 x TDA1541A        KSS-210A
TEAC CD-Z5000         2 x Philips TDA1541A – PD0050         KSS-210A
TEAC D-500        2 x TDA1541A-S1 – SM5813        D/A converter
TESLA MC 902         Philips TDA1541 – SAA7220P/A         Philips CDM-2/29
TESLA MC 911         Philips TDA1541A – SAA7220P/B         Philips CDM-4/25
TOSHIBA XR-9118         Philips TDA1541A         Philips CDM-4/11
TOSHIBA XR-9128         Philips TDA1541A-R1         Philips CDM-4/11
WOODSIDE WS2         Philips TDA1541A-S1 (Single Crown)         Philips CDM-1 Mk II
YAMAHA CDX-630E         Philips TDA1541A – CXD1088         KSS-150A
ZANDEN MODEL 5000         Philips TDA1541A-S2 (Double Crown)         D/A converter

________________________________________

杨维中

交易区新帖推荐

[color=#00de !important]网友“fwiky” --------[color=#000 !important][心得经验] [color=#000 !important]吻子1541经多次调音,已经完成,分享经验


       年前购入这块板子,到现在已经刚好2个月了,1.28回来,30号开声,经过装箱,等等各项其他的安装,到今天终于比较满意.中肯地说,吻子的这块板子如果按照元件表拿回来,只是一个半成品,有很多地方设计不足或者专门为之(成本等等考虑可能).我想,每个烧友拿到后都要进行调声.
在这两个月来,我也深深感受到1541的威力,一块有历史的芯片,大有可为.还是慢慢说来这两个月的经历吧:
现有的系统情况:音箱雨后hl5,转盘,cdm4伟仔版本(个人进行了调整),前级马克10a  后级krell150.原解码audio reseach dac1
1/为何要入这个1541,
没有入之前,已经有了arc的 dac1解码,这个解码素质很不错,当年3500美元.20bit,声音富有质感,音场宽阔,听了1年多,一支很满意,但是经常三这个论坛,对1541很好奇,心里也断定这款芯片的质素.所以玩玩,呵呵
2/调声思路
一是  考虑用双牛,一边给数字部分,一边给模拟运放部分,朋友很支持,送了一个红牛给我,自己也找了一头e红牛.双c红牛比较有力,就推运放吧.e红牛很有味道,是系统的领导者,就放在数字部分了
二是  单独对模拟部分进行电源改造.原来板子的模拟部分电源实在太差了,不知道吻子基于什么出发点,可能成本控制.后来套了电源稳压板---说到电源板,网上很多版本.有mbl的前级电源板,我觉得速度偏向清丽.所以还是考虑了这款甲类的电源稳压.注重它的质感和力量.现在看来很正确,也适合自己的声音习惯---富有质感,味道
三是   全部使用金丰627  一支觉得1541声音比较厚 蕴,适合人声,这既是他的特点 也是他的缺点,因此我先后试用了op42 797 5532  朔封627  通过不同的测试对比,还是觉得只有627金丰bm才可以把1541本来的稍微暗,厚补偿出来,实现动态,音场,质感的统一,当然 这4对金丰627运放价格也很不非了,看个人喜欢吧....呵呵;
四是选用电解.要实现质感,味道,音场的统一,就这款板子来说,我觉得电解很重要.在机器中 有三个电解 分别是蓝色bhc nikong的.后来,我全部更换了bhc电解.在数字部分试用约3300uf  63v一下的  让数字部分的速度出得来.在运放上,因为使用了电源稳压板,还是选用了bhc的,原来的尼康由于作用不大了 还是保留.在过程中,试过用飞利浦的兰六角作为数字的电解,觉得音场很好,但是定位,背景不够安静,最后权衡  还是选了bhc
五是  二三级运放的四个105k电容,这四个电容很重要,对运放的声音有较大的影响,原来是ero的,由于以前用过cd转盘上更换过双信的电容,很有好感,觉得声音富有质感.流畅.这里也选用了双信的金角105k ggg系列.比较贵.换上去后,觉得声音的形体感,低频融入更加足了
六是   后面输出的两个电阻.据我所知,声音的输出电阻非常重要,在实际的更换中,也深深感觉,原来机器的100r,觉得声音层次不清,比较乱,靠前,不耐听,先后试过里研的220r,不知道怎么回事,可能是胆机专用的,换上去后中频很好,但是音场收,无法听,不是现代的音色.后来又拿到威势的玻璃充氦气电阻,插在上面试听,收货!!
七是  1541 旁边的14个电容.尽管这样安装很丑,但是很方便比较,比较来去,原来的西门子千层糕 声音比较古板,换了ero的比较顺滑 但是不够大气,最厚还是选了日精的14颗,最适合1541.那天不喜欢了 还可以拔插.呵呵
八是   最后音频输出的牛仔,原来是日本的  换了瑞士的  声音立刻变得顺滑.
个人感觉:机器的调音 一定要确定自己的声音去向.你喜欢质感的还是喜欢高低 速度.本人的这样调整,现在这台机器打败arc dac1 已经没有问题了.无论在音色,音场.平衡 背景 层次质感等方面都满意,也跟现在的系统很配搭.在这过程中,试用的调音cd有  绿色版的蔡琴偶遇,mdg公司的小提琴与吉他的故事,王文的男人40,第二,40 第一录音不好,太多味精等等软件,当然这些都是个人爱好了.作为一个音乐爱好自,本人并不懂电子技术,连使用电骡铁都不懂,有时候面为其难焊接,可见压力很大.所以机器布线什么的并不讲究.过程难度多大.好在有不少朋友指导,帮忙操作焊接,感谢.在整个过程中走了很多弯路,费了不少钱,没办法呀,喜欢追求音乐的感觉.希望能给玩1541的朋友一些经验和教训。

ex1890

杨维中 发表于 2013-9-23 18:17
[器件资料] 关于1541A和1541A R1那个更好的资料，网上查到的英文，大家参考一下吧！

philips 1541 D/A c ...

好资料，多谢老杨[s:21][s:20]
从资料中可以看出：使用Double Crown的只有MARANTZ CD7、MARANTZ PROJECT D-1、STUDER A730、ZANDEN MODEL 5000，连大名鼎鼎的EMT 981也只插了单皇冠[s:97]

sh-cc

杨维中 发表于 2013-9-23 18:17
[器件资料] 关于1541A和1541A R1那个更好的资料，网上查到的英文，大家参考一下吧！

philips 1541 D/A c ...

资料有误啊，
NAIM CD3用的是CMD9转盘，单皇冠解码
NAIM CD2用的是CDM9 PRO转盘 双皇冠解码

心灵手不巧

1541配627...弦乐尾音像晴廷翘膀在抖动....

中大哥

[s:97][s:97][s:97]

ex1890

杨维中 发表于 2013-9-23 18:23
网友“fwiky” --------[心得经验] 吻子1541经多次调音,已经完成,分享经验

橙色日精，好东西[s:20]
但是不希望再坐地涨价了，4、5元一个已经很贵了。
听朋友说，这几天有些卖家1541皇冠大幅度上涨了售价，有个别涨了40%[s:29]

ex1890

杨维中 发表于 2013-9-23 18:23
网友“fwiky” --------[心得经验] 吻子1541经多次调音,已经完成,分享经验

再次感谢杨老师的好资料[s:21]
对这位打磨的老烧提一个建议，一个大大的滤波电容最好不要采用如图中的连接方法，这样的连接对声音有很大影响。
最好的方法还是按次序来，或者把整流桥也拿出来，安装在滤波电容前，缩短滤波电容的连接导线。
虽然相差几厘米的导线，电位完全相等，但电路中有些走线或走向，是对声音是有影响的。
这两根导线也是喔[s:97][s:97][s:97]

ex1890

杨维中 发表于 2013-9-23 18:23
网友“fwiky” --------[心得经验] 吻子1541经多次调音,已经完成,分享经验

再次感谢杨老师提供的珍贵资料，可以看得出，这个摩机的老烧是个绝顶高手。
最近我按照他的经验再次修改了解码器，音质确实提高很多[s:21][s:21][s:21]

smsmmsms

好 J J

龙虎豹

常青树。不朽传奇。实至名归的经典。赞～～～
