HX950的底板为什么和920的不同？

zxmhj

szf229 发表于 2013-5-15 17:51
不信。
把整个电路图发上来看看，

翻箱倒柜，找到一样东东，也许是你们需要的吧{:soso_e113:}

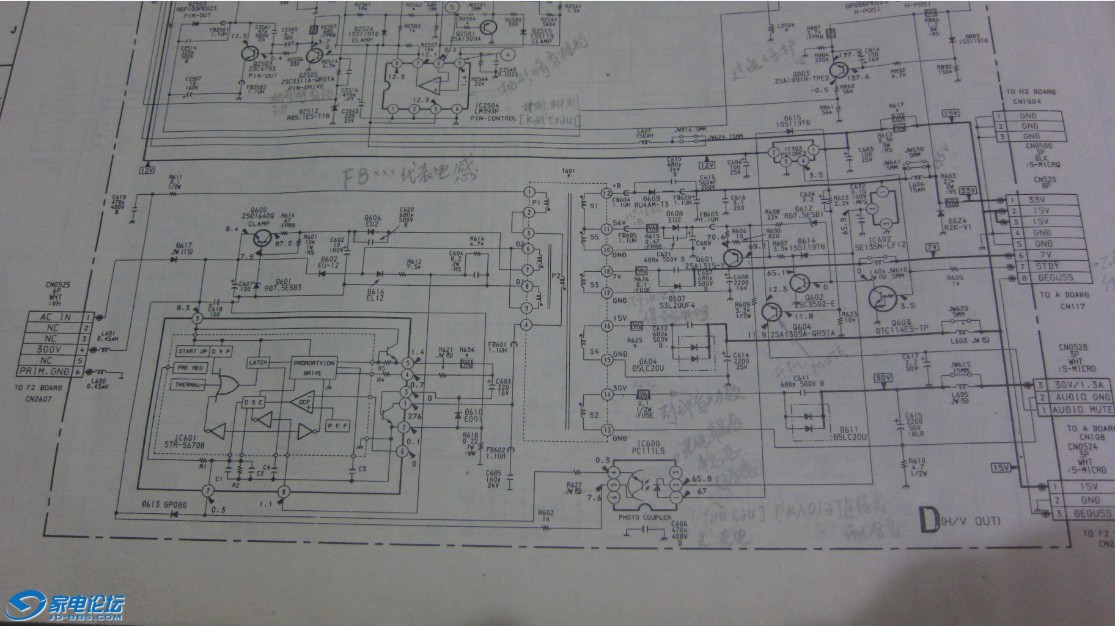

K系列的电源图

GGGYGYGY

zxmhj 发表于 2013-5-15 20:36
翻箱倒柜，找到一样东东，也许是你们需要的吧

K系列的电源图

谈谈看帖感受吧。

dw0425

GGGYGYGY 发表于 2013-5-15 20:48
谈谈看帖感受吧。

呵呵！！还是发上来，你带上放大镜慢慢找变压器吧！！[s:97][s:41]
双面图，分四张拍滴！！

GGGYGYGY

得了吧，你还真的当考官。
我高度怀疑你的是K29而不是S29.[s:14]

GGGYGYGY

难道为了回帖老企鹅还专门去借K29的图纸？有几个人会保留图纸到今天？[s:97]

dw0425

哦！这个你有所不知，偶原来家里父母看滴是K29滴，他们买电器图纸发票为了方便维修都是由我保管的，现在自己买了房单独住，这些东西也随同我搬过来了！！

zxmhj

GGGYGYGY 发表于 2013-5-15 20:48
谈谈看帖感受吧。

谢谢！[s:21]

其实我一直不太去强调哪代产品好，哪代次，事实虽然存在，但我们且无法左右，何必去纠结呢。相信存在即合理，我是只选自己需要的商品，电视也是如此。

很多经典产品未能超越，并不是技术停滞或倒退，因为市场需求、利润或厂家不再需要更先进的产品去证实自己的实力了......。就如上面说到的K系列一样，虽然音、画都不如S系列，但不能否认其线路设计比S系列更先进、稳定。

还有就是本贴提到的HX950、HX920的底板一事，大家理解不一样，可能会出现完全相反的意见。其实这个很简单，是否缩水，大家把图下了去数一下主要元件的数量、功能分区是否强化或减弱，然后去分析一下是否增强还是缩水了，这样做可能更容易被大家理解吧。

就我个人根据贴子里面的图看了一下，有如下理解：
1、950的电源部明显强过920，比如主电容由920的2组4个调整为950的3组6个，950把背光供电单独设计了一块板子，可能是和区域控光有关吧（猜测），而且还增加了元器件；但950也减少了和功能有关、性能无关的节能开关，不过线路板设计是有，只是未安装，量大又可以节约不少钱哈[s:14]；
2、关于中间的背光控制板、图像处理板，920的背光板无屏蔽，但下面的图像处理是有金属屏蔽装置；950是2块板子都有屏蔽，上面那个背光板加了屏蔽可能和区域控光有关系，背光供电调节频次比920更高，相对920更容易产生干扰；
3、右边的信号输入及音、视频处理板，920明显比950更大，这个真不好推测了[s:31]。就下载的图片看，950的线路板上面的元器件密度比920更高，可能元器件没有减少，还可以减少线路走向的长度，对信号传递更有利，但对设计要求更高。就板子本身来说，大的肯定比小的价高[s:97]，前提是未安装元器件哈。

不过说实话，我更喜欢920的外观，950的银色边线不太喜欢。不过很多朋友提到的制造工艺来说，没发现有多大区别，更没发现920比950强。

以上纯属个人理解，不正确之处请各位包涵。

szf229

zxmhj 发表于 2013-5-15 20:36
翻箱倒柜，找到一样东东，也许是你们需要的吧

K系列的电源图

图虽然不清晰，但很能说明 问题[s:20]
但是顺序反了[s:97]
第三张是封面，第二张是电源输入、滤波、振荡电路部分，第一张是开关稳压、输出部分。

T601:开关输出变压器，不知道老企鹅怎么说？[s:97]

GGGYGYGY

zxmhj 发表于 2013-5-15 21:52
谢谢！

其实我一直不太去强调哪代产品好，哪代次，事实虽然存在，但我们且无法左右，何必去纠结 ...

象我这种发烧友，对于技术掌握得很肤浅，只能根据效果和经验去推断，所以，有时候难免会闹一些笑话，也很无奈。好在玩机几年，眼力得到锻炼。[s:21]

Scorpio

zxmhj 发表于 2013-5-15 21:52
谢谢！

其实我一直不太去强调哪代产品好，哪代次，事实虽然存在，但我们且无法左右，何必去纠结 ...

专业啊
按照这个专家意思 950貌似也没缩水啊

GGGYGYGY

Scorpio 发表于 2013-5-15 22:10
专业啊
按照这个专家意思 950貌似也没缩水啊

指电源。
视频部分看不到。

dw0425

GGGYGYGY 发表于 2013-5-15 22:15
指电源。
视频部分看不到。

呵呵！！HX920和HX950使用的两块主要芯片都是一样的，外围电路估计差不多的！！

szf229

企鹅啊，还嘴硬。
看到T601中p2的两个反馈绕组没有?输出到哪儿去了？
看左下角虚线方框中的电路，知道是啥不？集成稳压IC啊。
再看T601右侧5个绕组输出都是多少V?知道都是干啥去了吗？
再扒拉下D图，还有个T801，看到没？T801的输出级有个三角惊叹号，知道啥意思不？
[s:97]

Scorpio

zxmhj  晕。和大家一样，一个普通爱好者，喜欢家电这个交流平台，有机会和大家共同交流吧了，我很怕专家哈，由其是我住在成都，512后专家对地震预告让我对专家没了好印象。S的950回话没有嘛

没回话  我有点等不了了:Q

14500的920如何嘛 我觉得还是贵啊

szf229

dw0425  领导您是否失忆了，偶前面说过，除了高压包，是请你找整机的电源变压器，F2板部分电路其实已经转换成直流电了  发表于 2013-5-15 22:50

看来你完全不知道啥是行输出变压器，什么是开关电源变压器。
高压包是行输出变压器的一个输出绕组，但是通常把两个认为是一个东西。
开关电源变压器和高压包完全不一样。下面给你两个图，你判断下哪个是电源变压器，哪个是行输出变压器：



区别在哪儿看出来没有?
左图的输出绕组是各个独立的线圈，电压由线圈匝数决定；
右图的输出绕组中有一个绕组（上边那个）是一串线圈和二极管串联而成的倍压电路，输出电压由倍压个数决定。

这就是区别普通变压器和行输出变压器的特征。
你还认为T601是行输出变压器（俗称高压包）吗？
