我眼中的这款台湾制造胆机-----翰斯6L6推挽式电子管放大器印象

红尘有我

杨维中 发表于 2013-1-16 15:45
的确是一只声音很有特色的管子

这管子就是功率偏小

LONN

交易区新帖推荐

布局\走线和思爸客似曾相识.[s:97]

发烧盗版

谢谢杨老师分享！！非常漂亮的胆机，有棱有角，很男性化:victory:

杨维中

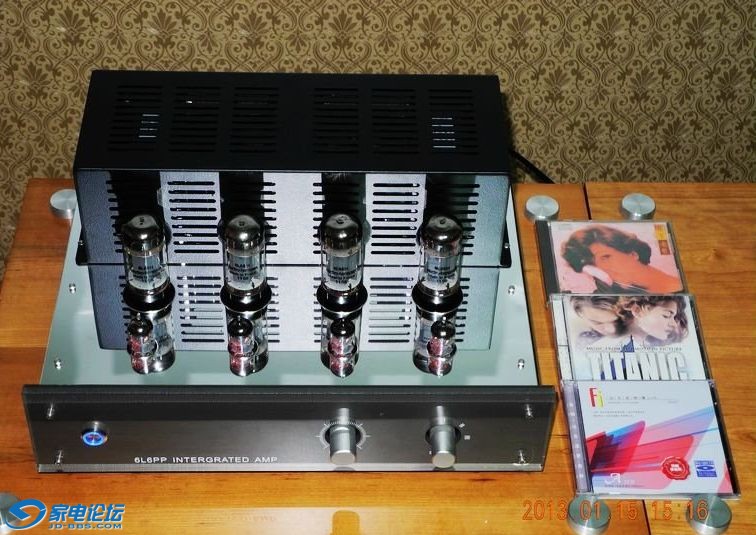

        整机共用了8只电子管（4只JJ管，4只俄罗斯功率管），放大电路可分为三个部分组成，即由双三极管ECC83（12AX7）V1a、V1b构成SRPP第一级电压放大，再经双三极管ECC82（12AU7）V2a、V2b组成的共阴极倒相兼推动，最后驱动两只束射四极管6L6V3、V4（V1、V2）形成推挽放大形式。
       整机由输出变压器次级端至第一级电压放大级V1a实施了大环路负反馈，以确保电路的性能稳定。

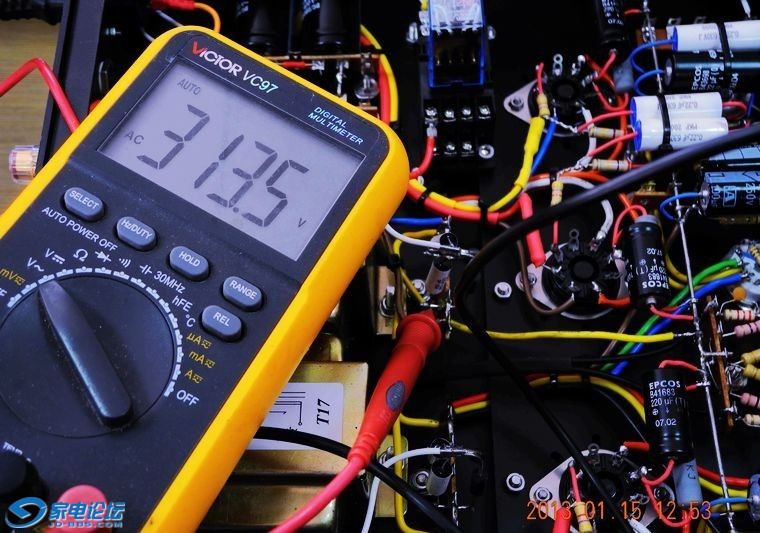

       两个声道的末级6L6功放管栅极负压的供给采用了自偏压方式，由此使得电路更为简洁及安装方便，并且无需调试。另，由于6L6的屏极电压比KT88低，所以电源变压器绕组的交流电压也要比电路图标注的2X360V低不少，实测值约为2X310V。
       最终的直流高压经5H/250mA扼流圈（T17）馈入输出变压器初级绕组B点，再由+P、-P点接入两只6L6的屏极。ECC82（12AU7）和ECC83（12AX7）的屏极电压则经4.7K电阻或再经100K电组各自获得。两组AC6.3V电压为整机共八只电子管提供灯丝电压。

杨维中

！！！

杨维中

交易区新帖推荐

！！！

杨维中

！！！

杨维中

       尽管这台6L6推挽胆机体重超群，但这并不表明其输出功率能够破格增长，他依然应该是2X20W左右。人们很容易将另一只电子管来和6L6作类比的是EL34，但其实这两只管的声音属性是完全不同的，EL34除输出功率要比6L6强劲之外，声音表现亦呈清丽、明快特质，6L6则以暖色调的淳和、宽松而见长。
       采用包括穆特的小提琴独奏<<流浪者之歌>>与<<泰坦尼克号>>电影音乐及人声蔡琴<<痴痴的等>>等多首曲目来试听，可以明显感受到此6L6推挽机音色格外淳厚、温暖的声底风格。我注意到，整机的输出功率要比EL34推挽机小不少，即便用来驱动一对灵敏度88dB的乐富豪两单元书架音箱，音量旋纽也要开过12点钟刻度才能在二十平米试听室里获得足够的音量响度，因而似乎显得与四只粗壮的6L6管体玻壳不太相符。
       这台6L6推挽机也能重放交响乐，只要不是那种雷霆万钧、风卷残叶般的管弦乐作品，他都能交待的流利顺畅，不过相比之下我觉得他的最擅长还是在表现人声和弦乐方面。重放蔡琴<<痴痴的等>>一曲时，钢琴键敲击下的伴奏音符有一种难以言表的深沉和厚度，由此恰如其份地衬托出了蔡琴忧郁、伤感的嗓音特质。
       6L6对小提琴的演绎则要比EL34推挽机来得更有厚实度，因此琴弓磨擦琴弦而产生的琴腔体共鸣感显现的十分纹理清晰，从而十分的顺耳耐听。另，本人猜想如果此机在制作上台湾设计师是在有意识地节制他的功率增益，那么姑且将其视作一台纯后级再增加一台胆前级，那又会是一番什么样的声音景象呢？

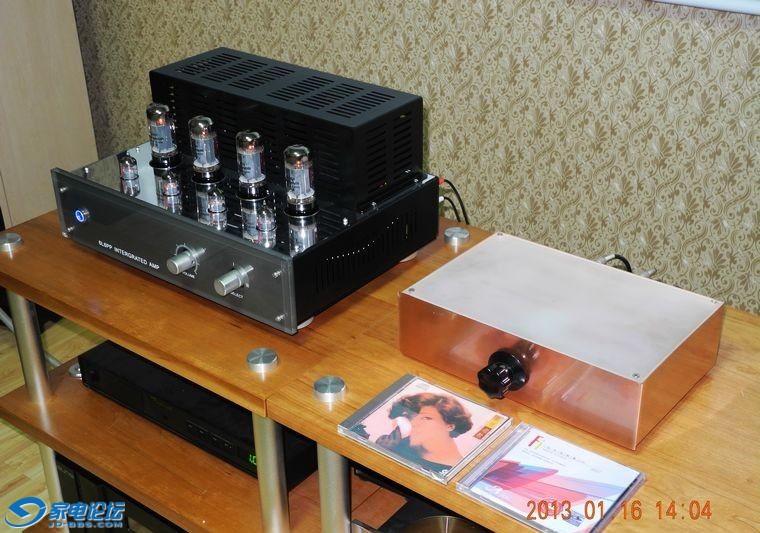

       事实上我的确这么做了，将来自广东惠州一烧友DIY的带增益无源前级连接这台6L6推挽机后，功放的推动力立马提升了不少，音乐顿时更增添了几分丰满度和穿透力。这就对了，这才是6L6的本色。

杨维中

！！！

杨维中

！！！

杨维中

测试曲线稍后给出.......

发烧盗版

杨维中 发表于 2013-1-16 20:21
测试曲线稍后给出.......

[s:20][s:20]

hepeilun

гλλ

hepeilun

做工不错。不知道大概市场价位定位多少。

真金白银x2

十几年前好像买过楼主一本书，关于音箱制作的[s:97]美之声监听1号那本。
