我眼中的这款台湾制造胆机-----翰斯6L6推挽式电子管放大器印象

杨维中 · 发表于 2013-1-16 15:21

！！！

杨维中 · 发表于 2013-1-16 15:22

交易区新帖推荐

！！！

mozart08 · 发表于 2013-1-16 15:22

铁壳好，防磁，缺点是不放锈，不够耐用，在南方地方尤甚

mozart08 · 发表于 2013-1-16 15:22

亚克力夹铁板降低谐振

杨维中 · 发表于 2013-1-16 15:23

！！！

杨维中 · 发表于 2013-1-16 15:24

交易区新帖推荐

从机内标鉴上可以看到这台机的出厂日期和制作人的鉴名。

杨维中 · 发表于 2013-1-16 15:26

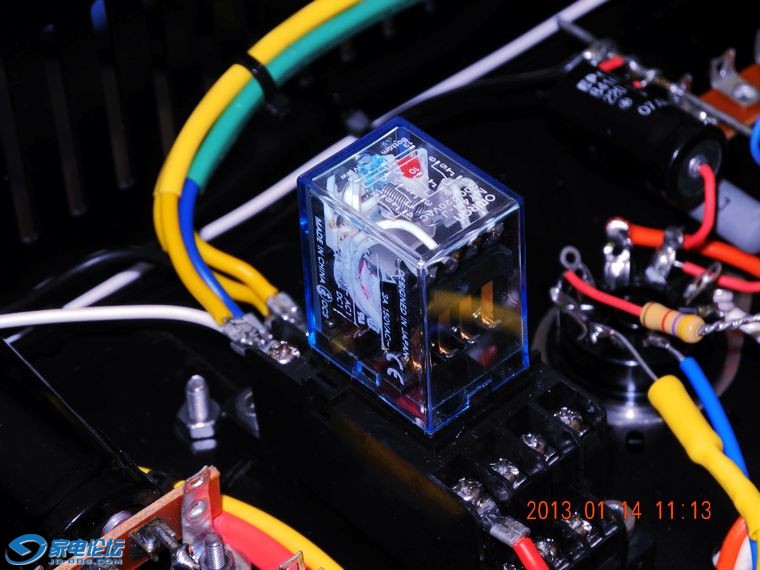

      以我的眼光来看，这款来自台湾高雄的推挽式胆机整体制作工艺虽不及我预料期望值那么高，但也称得上中规中矩了。从具体手法上来猜测，此机制作人应该还很年轻。
   整机采用了镜象对称格调布局，由于机内事实上又加垫了前后两块金属板作衬垫，因此机体的刚性得以进一步加固，这种手法的另一大好处是线路各部可分道扬镳走夹层，使得相互之间的窜扰进一步降低，且避免了电路盘根错节、首尾不能相顾弊端，从而显得条理清晰、完成度较高以便于日后维修清理。
   显然，采用左右声道独立高压电源供电的方式，是这台推挽机有别于其它同类机型的显著特点之一，两组5H/250mA扼流圈（编号T17）及八只滤波电解电容的并肩而立，几近占据了整机1/2的地盘。

杨维中 · 发表于 2013-1-16 15:29

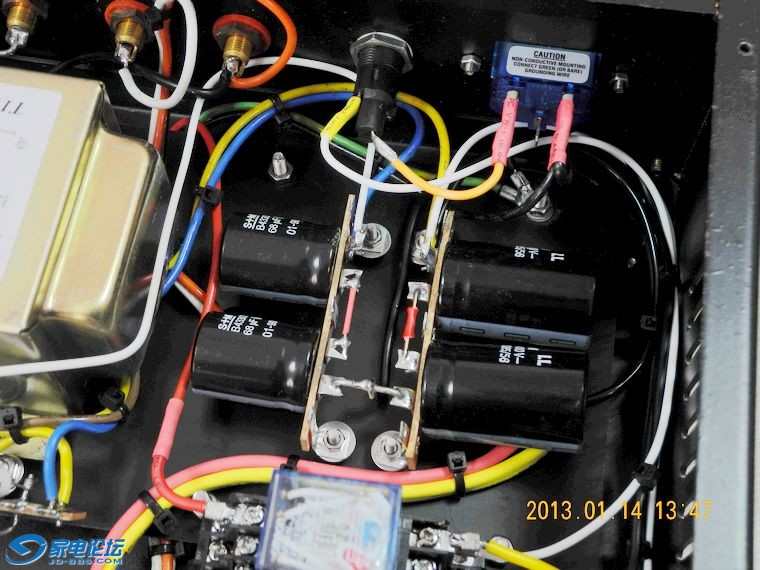

如图所示，左右声道两组屏极高压电源部分......

杨维中 · 发表于 2013-1-16 15:31

进一步观察发现，两路整流滤波电源实际上是共用电源牛过来的一组交流电源，即右下端接线架上的兰色、棕色两根线，这种处理方式的意义其前提是电源牛次级端高压绕组线径较粗而能提供足够的电流。

杨维中 · 发表于 2013-1-16 15:36

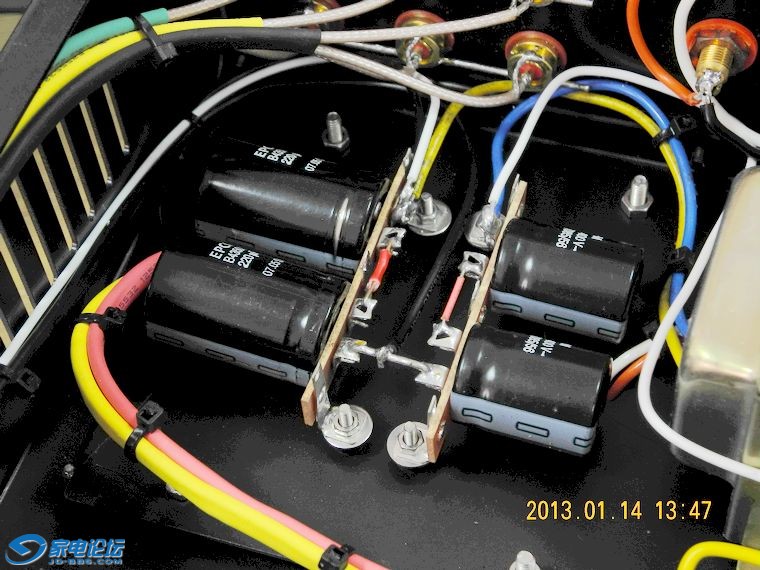

左右声道各一组的屏极高压滤波电解电容...

杨维中 · 发表于 2013-1-16 15:37

夹层间的暗走线稀释了整机走线布局的密度，使得整体更为简洁直观...

杨维中 · 发表于 2013-1-16 15:39

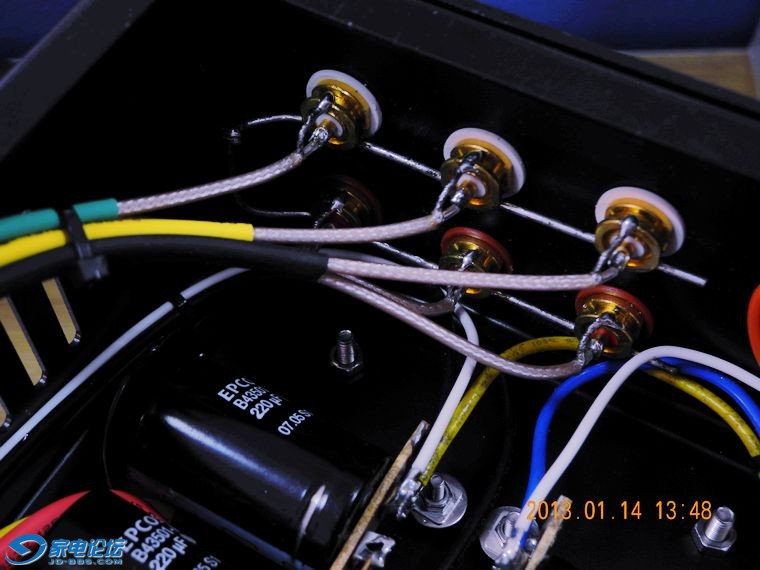

沿着三路信号输入线的走向我们很容易弄清楚整机线路的来龙去脉。三组信号线的用料不错，它们捆扎在一起沿机箱侧延伸到前面板的信号切换开关，这一段线路的布局走向很整洁、简炼......

杨维中 · 发表于 2013-1-16 15:40

！！！

杨维中 · 发表于 2013-1-16 15:40

三组信号线进入转换开关后，最终采用特富珑细线引出一组信号馈入音量电位器...
