共同探讨SONY索尼MDS-JA50ES有关MD机芯的拆装问题.....................

  [复制链接]

152

主题

8571

帖子

648

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

交易诚信度
0
注册时间
2010-5-24
发表于 2012-10-28 16:40 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 verymd 于 2013-8-2 21:10 编辑

     上世纪90年代中后期是MD机生产上市的全盛时期,当时不少品牌都推出了用料考究、制作精良、音质纯正、售价昂贵的发烧级高档台式MD机,而SONY索尼品牌的JA系列则是其中佼佼者。
      时至今日,这些高档机器已经到了MD光头老化而需要更换的阶段了,由于SONY索尼JA系列大部分机型是使用碟片水平自动进出仓的机芯,更换光头的操作难度较大,容易造成机械错位使到机芯无法正常运转。
      如果在当地没有这方面的维修店铺或人员,相信在网上可以找到。但SONY索尼JA系列的机器重量很大:JA50ES大约15公斤、JA30ES也有10公斤以上,整机邮寄来回花费很大,机器破损的风险也不小。
      为避免机器来回发运造成破损的风险,可以考虑将机芯拆出来再邮寄,而拆装机芯的操作难度不算太大,有一把适用的锣丝批(锣丝刀)就可以搞定。
      下面用SONY索尼MDS-JA50ES为例,介绍一下这种MD机芯的拆装方法。
打开机器上盖就可以看到MD机芯了:

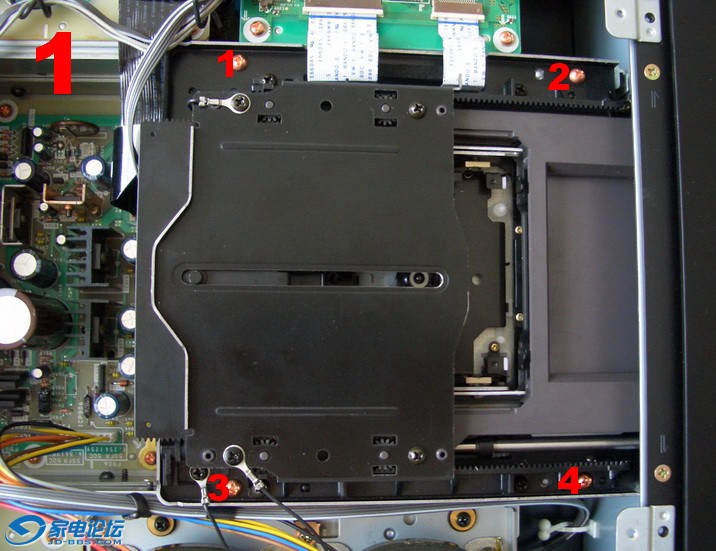

找到这4个锣丝的位置(图1-1.2.3.4):
拆下这4个锣丝(图2-1):
再找到这3条线的位置(图3-1.2.3):
先松开这两条排线插座的锁扣(图4-2.3):
再把排线(图5-2.3)拆出来,然后拔掉这条线(与5-1):
这时整个机芯(图6-1)就可以取出来了:
这时机芯底面(图7-1):
这是机芯的右侧,邮寄包装时要注意保护这个突出的触点开关(图8-1):
这时机芯的左侧,这套齿轮组(图9-1)也要注意保护:
整个机芯重约1.2公斤,加包装也不会超过2公斤,可以节省大量邮费,亦可避免机器破损的风险。
下面再介绍机芯安装的方法:
机芯准确放回原位以后,拧好这4个锣丝(图10-1.2.3.4):
先插好这条线(图11-1),再松开排线插座的锁扣( 图11-2.3),然后把两条排线装上去:
确认排线安装到位以后,再锁紧排线插座的锁扣(图12-2.3):
整个机芯就安装好了:
这种机芯的拆装方法同样适用于SONY索尼MDS-JA30ES。

舶来之精品店:http://shop61114194.taobao.com/
回复

使用道具 举报

65

主题

1168

帖子

193

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
28
注册时间
2005-10-23
发表于 2012-10-29 06:45 | 显示全部楼层
{:soso_e179:}{:soso_e179:}
回复 支持 反对

使用道具 举报

108

主题

998

帖子

23

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
14
注册时间
2003-12-23
发表于 2012-10-29 08:39 | 显示全部楼层
[s:97][s:97][s:97]
我喜欢安桥和天龙,家中收藏了不少安桥和天龙MD组合机,有兴趣请QQ409137295。
回复 支持 反对

使用道具 举报

7

主题

115

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2003-12-5
发表于 2012-11-15 12:39 | 显示全部楼层
能麻烦楼主推荐MD的维修能手吗?谢谢
回复 支持 反对

使用道具 举报

152

主题

8571

帖子

648

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

交易诚信度
0
注册时间
2010-5-24
 楼主| 发表于 2012-11-15 13:16 | 显示全部楼层
hifipooh 发表于 2012-11-15 12:39
能麻烦楼主推荐MD的维修能手吗?谢谢

http://shop61114194.taobao.com/
http://item.taobao.com/item.htm?spm=0.0.0.60.4Hqo0r&id=17684135610
香港弦声音响
回复 支持 1 反对 0

使用道具 举报

86

主题

2188

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
4
注册时间
2007-8-22
发表于 2012-11-16 03:49 | 显示全部楼层
天龙DMD1800不读碟,该怎么弄呢?请老大赐教!
回复 支持 反对

使用道具 举报

152

主题

8571

帖子

648

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

交易诚信度
0
注册时间
2010-5-24
 楼主| 发表于 2012-11-16 14:17 | 显示全部楼层
如意郎君 发表于 2012-11-16 03:49
天龙DMD1800不读碟,该怎么弄呢?请老大赐教!

这款机器使用的夏普8153光头已经停产十几年了,现在很难找到了.................
回复 支持 反对

使用道具 举报

86

主题

2188

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
4
注册时间
2007-8-22
发表于 2012-11-17 03:03 | 显示全部楼层
verymd 发表于 2012-11-16 14:17
这款机器使用的夏普8153光头已经停产十几年了,现在很难找到了.................

那可要头疼了,呜呼,我的机,

感谢兄弟回复,谢谢了!

另:您可有该机或相似机器的电路图,自己想研究下,万望成全!
回复 支持 反对

使用道具 举报

6

主题

2128

帖子

6

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2010-8-15
发表于 2012-11-18 20:08 | 显示全部楼层
本帖最后由 pavilion1234 于 2012-11-18 20:15 编辑

爱华XR-MDK109,CD不读碟,MD有时候也不读,开机常有噼啪声,所以放了很多年。这情况还能修吗?{:soso_e113:}
回复 支持 1 反对 0

使用道具 举报

hrobin9 该用户已被删除
发表于 2012-12-20 09:17 | 显示全部楼层
SONY JE-520  不能讀碟, 可以拆下機蕊寄給您更換激光頭嗎?
我在台灣.
回复 支持 1 反对 0

使用道具 举报

152

主题

8571

帖子

648

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

交易诚信度
0
注册时间
2010-5-24
 楼主| 发表于 2012-12-20 13:19 | 显示全部楼层
hrobin9 发表于 2012-12-20 09:17
SONY JE-520  不能讀碟, 可以拆下機蕊寄給您更換激光頭嗎?
我在台灣.

可以的,请用下面的链接和我联系:
http://item.taobao.com/item.htm? ... w&id=5029599215
回复 支持 1 反对 0

使用道具 举报

152

主题

8571

帖子

648

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

交易诚信度
0
注册时间
2010-5-24
 楼主| 发表于 2013-3-18 13:34 | 显示全部楼层
SONY索尼MDS-JA30ES上市时间比MDS-JA50ES迟了一年多,机芯结构一样,其它方面有所简化.....................
舶来之精品店:http://shop61114194.taobao.com/
回复 支持 1 反对 0

使用道具 举报

696

主题

5433

帖子

21

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
109
注册时间
2008-11-9
发表于 2014-7-11 20:50 | 显示全部楼层
已经联系上楼主修JA50Es总成 i请确认 谢谢!
回复

使用道具 举报

152

主题

8571

帖子

648

威望

终极会员

Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8Rank: 8

交易诚信度
0
注册时间
2010-5-24
 楼主| 发表于 2014-7-11 21:11 | 显示全部楼层
帝盟爱好者2 发表于 2014-7-11 20:50
已经联系上楼主修JA50Es总成 i请确认 谢谢!

舶来之精品店:http://shop61114194.taobao.com/
回复

使用道具 举报

1

主题

648

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
1
注册时间
2014-3-4
发表于 2014-9-24 12:50 | 显示全部楼层
请问楼主:有长期接收维修JA50ES、JS30ES机芯,更换KMS-210光头(磁头)业务是吗?
