15寸大书架的制作过程（继续篇）因为又开始折腾了

ex1890

ex1890 发表于 2011-12-4 20:54
号角驱动是南京Y10-4,选定这个驱动前,和几个大牌对比了一下,总的感觉还不错,没有输太多.

在分频点调整过程中,如果要断开某一路喇叭时,最好接入阻值相当的电阻,当然功率要合适.否则由于多组分频CL电路之间不稳定的互相干扰会造成调整不准确.

hd-hur

交易区新帖推荐

希望楼主早上大箱图，让我们各位一展其真容！

猫大哥

[s:68]

中山麦哥

ex1890 发表于 2011-12-4 22:15
在分频点调整过程中,如果要断开某一路喇叭时,最好接入阻值相当的电阻,当然功率要合适.否则由于多组分频 ...

您对大书架做好沒有?我等您的听音报告.

ex1890

中山麦哥 发表于 2011-12-6 01:29
您对大书架做好沒有?我等您的听音报告.

麦哥你好啊~
还在调试中,只是最近快年底了,工作忙很多.
初步听下来还是非常不错,分频器还是毛坯的,呵呵~

中山麦哥

交易区新帖推荐

ex1890 发表于 2011-12-6 16:49
麦哥你好啊~
还在调试中,只是最近快年底了,工作忙很多.
初步听下来还是非常不错,分频器还是毛坯的,呵呵 ...

做对好箱不是一两天能调试好,边听边调您一定能将它调好,支持...

ex1890

中山麦哥 发表于 2011-12-6 17:02
做对好箱不是一两天能调试好,边听边调您一定能将它调好,支持...

是啊,谁叫我们的耳朵要求有些高呢?
衔接稍微不到一点,或者稍微过一些,就觉得不舒服了.
某个频段稍微有一点点谐振也觉得不舒服.
很多地方都需要慢慢调整.
个人爱好,工作之余玩玩而已.

ex1890

中山麦哥 发表于 2011-12-6 17:02
做对好箱不是一两天能调试好,边听边调您一定能将它调好,支持...

经过10多天的调试,已经接近最好状态.
可以进行总装了.
这个周末,总算有整天的空余时间了.
自己用曲线锯重新开了号角孔.
发一组图片,记录了这几周多来的一些经过.

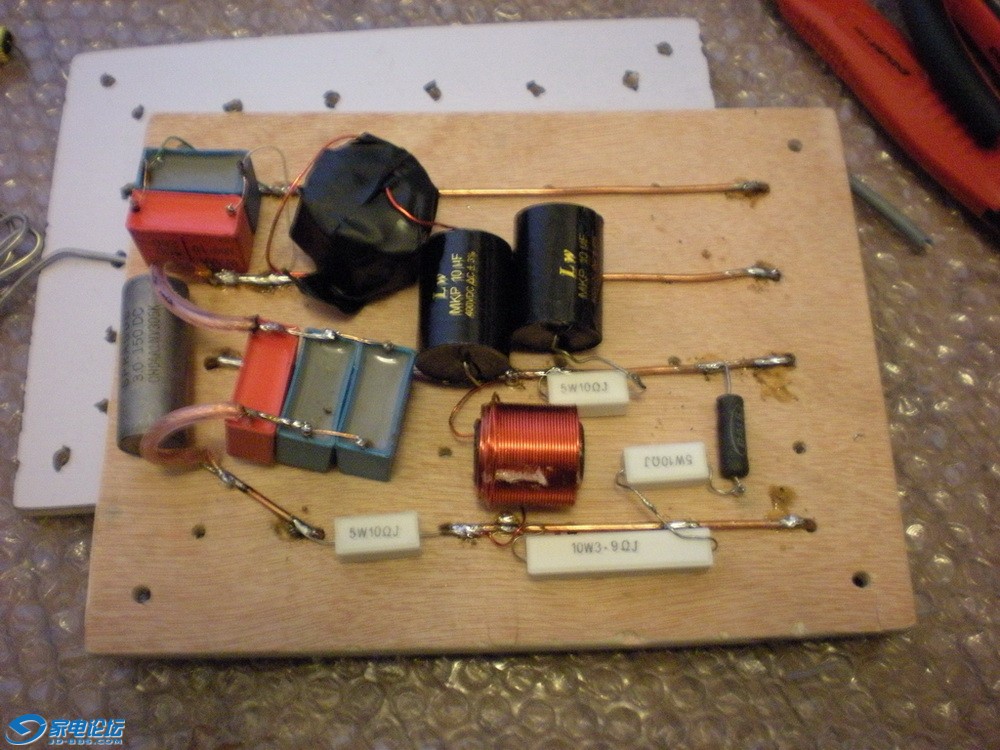

分频器还是搭棚板,其中选用过几种线路,最终确认现在的电路,经过不下20次的调整,已经不用再做改动了.
频响范围大约40Hz~18kHz,再不能往下了.频响低端比不上以前做的两对8寸书架,但密度大一些.好在40Hz也应该可以了.

中山麦哥

ex1890 发表于 2011-12-10 22:20
经过10多天的调试,已经接近最好状态.
可以进行总装了.
这个周末,总算有整天的空余时间了.
...

您以真正成为一个大发烧友了,祝您成功.

ex1890

中山麦哥 发表于 2011-12-11 02:00
您以真正成为一个大发烧友了,祝您成功.

还是要感谢大家的支持.
其实发这个帖子只有两个目的.
一是借助家电论坛记录一个DIY过程.
二是向老烧请教和学习.
[s:97]

ex1890

ex1890 发表于 2011-12-11 11:56
还是要感谢大家的支持.
其实发这个帖子只有两个目的.
一是借助家电论坛记录一个DIY过程.

正在调试脚架中......

bebear

ex1890 发表于 2011-12-10 22:20
经过10多天的调试,已经接近最好状态.
可以进行总装了.
这个周末,总算有整天的空余时间了.
...

频响图很不如意啊，1-4K凹陷严重，很严重的严重。

bebear

bebear 发表于 2011-12-11 15:49
频响图很不如意啊，1-4K凹陷严重，很严重的严重。

总体看来，也就是中音单元出了问题，要提升3dB左右才算合适。
你开头选择单元就出了问题，低音单元和高音单元灵敏度都过高。

ex1890

bebear 发表于 2011-12-11 15:49
频响图很不如意啊，1-4K凹陷严重，很严重的严重。

信号和截图的问题.
再截一张图片.下面是频响,上面是相位.
多谢指教~~~

ex1890

bebear 发表于 2011-12-11 15:53
总体看来，也就是中音单元出了问题，要提升3dB左右才算合适。
你开头选择单元就出了问题，低音单元和高音 ...

号角衰减了9dB，在调试过程中有试过-3dB，-6dB，-7dB，-8dB，-9dB，-10dB，-11dB，-12dB。
最终选择-9dB。
