老黑子攻略系列贴——Philips Az6819/6808维修攻略、维修手册

老黑子

6819/6808是一台电路很少损坏，机械和光头经常损坏的机器。咱按步骤一点一点来讲解它的故障现象和维修。


1、胶垫碎裂及其引起的故障

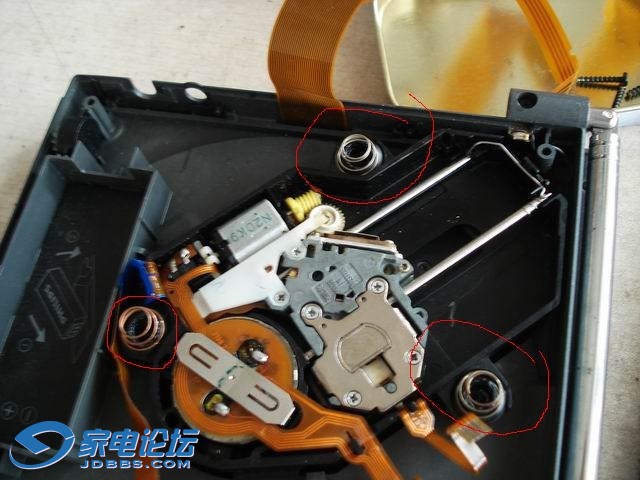

6808、6819机型80%以上故障原因通常都是下图中三个橡皮垫老化碎裂后引起。要修这个机器，首先就是要换掉这三个垫圈，合适的比较难找，但是只要有恒心，总是能找到替代的。

当你拿到一个机器，发现机芯可以轻微晃动，而且内部有些小黑碎屑掉出来，那么恭喜你——说明机器多数还没被折腾过，通常维修好的可能性会比较大。



胶垫碎裂后，会引起系列的故障， 比如掉在齿轮上，导致光头卡死，不能移动。这个好解决，清理干净即可。





比如机芯摇晃拉断了排线，导致光头能归位，能聚焦，但是不发光。

新手玩家可以注意观察机器，用牙签压下盖子下那个小开关，观察光头的归位、发光、聚焦动作。任何机器都可以仔细找到那个开关，压下进行观察

排线断裂很烦人，要拆开、刮掉表层，重新焊通，非常磨人！





又比如机芯摇晃，晃松了马达托盘，导致马达卡死。这个就必须要拆下马达托盘来补焊，因为是焊接不锈钢，所以需要弄点特别的助焊膏，上淘宝上多买几种试试好了。不要问我用的哪种——因为我没有焊好过，我照片里面焊的这个压一下又掉了，顾老师才有本事焊好这个。

但是我相信这个只要仔细去焊，去调平，应该可以修好。

2、导轨齿轮导致的故障

6808/6819机器导轨在运输中经常损坏，损坏后往往只是很微小的创伤，但是就导致机器无法读碟，读碟不好或者跳音。

例如下图，中间圈圈内的变形或者磨损，将导致光头归位不够，无法进入读碟状态，也就是机器一直等待光头归位，连发光对焦的步骤都还走不到，有时会发现光头一直在最内圈哒哒作响，就是差那一毫米进不去。

而左右两个圈圈的齿轮创伤，将导致播放在某一位置卡死或者跳音，常会被怀疑是光头故障。



导轨有可能发生扭曲，导致内圈ok外圈不读，或者外圈OK内圈不读的现象。。。。。。。。

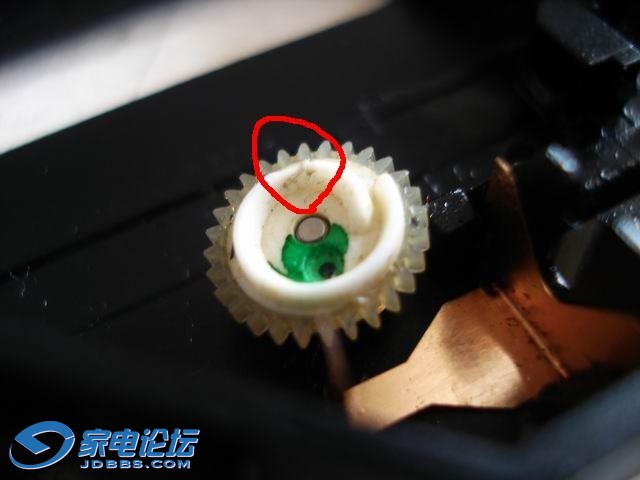

转轮上的创伤将导致机器出现间歇性跳音，有时有点规律可言，这个也经常会误导向光头故障。。。。。

3、安装故障


注意观察会发现6808/6819的避震弹簧有银色和金色的区别，这是用以调节机芯水平的，装错了会导致机芯倾斜，CD刮盘或者转动不顺。
记得最上面那个位置是装颜色不同的就好。



机芯钢条上有一长一短两个小弹簧，注意安装位置，短的在左边的圈圈，长的在右边的圈圈，装错会导致机器无法归位等故障。





小排线上这个小铜卡的位置要注意，不要磨到光头。见过几例这个卡子错位，导致光头不顺畅，甚至排线被挂断的。












好，修好了所有机械部分，确保排线未断、马达未卡死，一般机器就可以正常启动读碟了。如果不能启动，可以打开上盖，用牙签压下合盖开关，看光头是否归位、发光、聚焦，放张碟片看马达是否启动。
如果光头归位、发光、聚焦，但是放张碟片看马达不启动，或者虽然启动但是读不出碟，那么就说明光头存在故障了。



1、光头结构原理

6808/6819光头经常出现接收耙偏移的故障，呵呵。先来张光头原理图，任何三光束光头其实都差不多，不要以为6819的光头有多神奇，它也是标准的三光束光头。

2、接收耙及激光点的观测

任何三光束光头，在"光明二极管组合体"位置打个电筒，在“光碟”位置都可以用高倍放大镜看到接收耙。要是同步点亮了“激光管”，那么就可以看到激光点落在了靶子的哪个位置，从而进行调整。

没错，光头维修就是这么简单，不要神化它！当然，也不必因此去挑剔一些维修人员收费昂贵什么的，人家有人家的辛苦，嫌贵你自己修就是了，自己修一次，就知道几百块钱修个光头给的值不值，呵呵。

我一直帮人修机都没有收过一分钱，但是我却不喜欢别人说“谁谁谁修机太黑了，修个光头要**百元”，呵呵。修这些东西确实一点都不难，但是我一直都把方法全部公布在了网上，又有几个人真的自己去做了呢？

把光头摆平，电筒照着接收耙部分，用高倍显微镜或者放大镜在光头上方就可以看到接收耙。如果看不到，请摇晃你的脑袋，再看，呵呵。

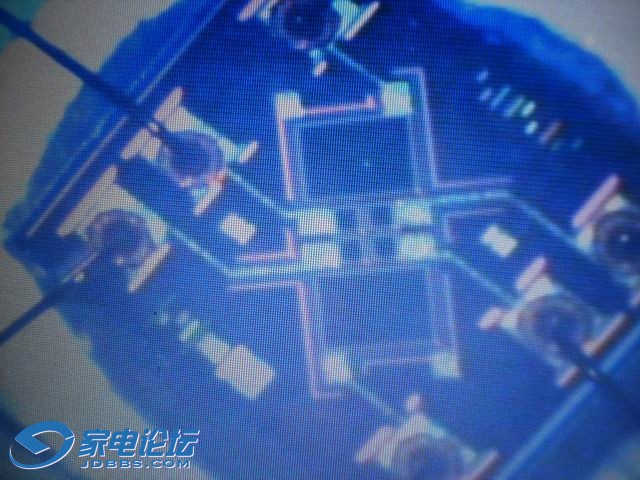

这是观测到的6819接收耙形状，标准的三光束分布规格。



激光点应该落在这三个位置：





下面是一颗调好的光头，点亮了激光管的观测图像：







我的光靶观测仪器，我发过帖子，有兴趣的朋友可自行搜索，呵呵

3、激光落点的调整

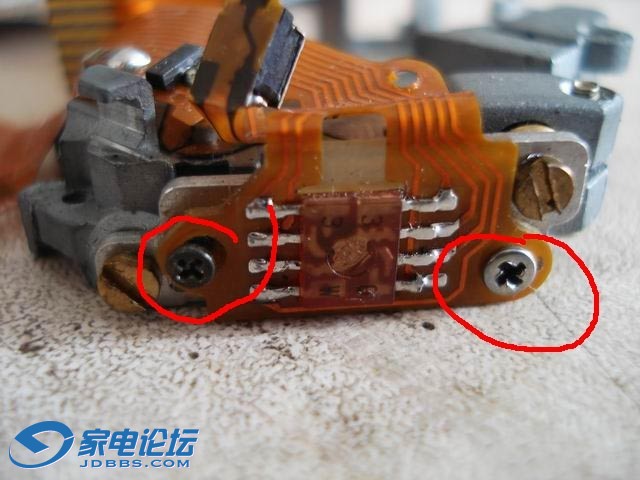

6819/6808光头上有两颗十字螺丝，两颗平头螺丝，都可以对光靶位置进行调节。特别值得一提的是这款光头上的平头螺丝，其设计就是用来调节光靶的，拧动它，它将带着光靶做圆圈状平移，或者做上下左右移动（视不同版本）

一般情况下拧动平头螺丝即可，光头都无需拆下来。很大的机会，你稍微拧柠平头螺丝，机器就恢复读碟了，呵呵。



就直接打开机器后盖，轻微拧动即可。不必担心滑牙——因为这个螺丝根本没牙，它是可以无限圆周转动的。

但是要注意不要搞坏了导轨齿轮！！


如果拧平头螺丝解决不了，就需要拆下光头，在仪器下进行调整了。







基本上，调整好接收耙位置后，都可以恢复认碟，在微调一字螺丝，基本都可读碟。

4、光路观察与清洁

如果这样还不能读碟，请注意看看光路是否脏了，可以用洗洁精清洗下整个光头。还可怀疑激光管是否老化，如果感觉发光不是很亮的话可以换新。

6819/6808的物镜有时会被刮花，或者被搽坏镀膜，遇到这种情况需要更换物镜。









5、激光管换新



不要神秘地以为6819的激光管有多么难买，实话说——一点都不难买，我就在这里公布那激光管的型号，淘宝上搜几块钱一个，到处都是。







再次提：不要因为激光管只需3.8元，就去说帮你修过6819的朋友不厚道什么的，嫌贵你自己修修看好了。

好了，修完以上部分，可能机器能认碟了，或者甚至能读碟了，但是读碟不好，还挑碟，怎么办？


1、RF信号测试点

下面说机器的调整。这机器电路板上有三个到四个电位器，其实都不是很敏感，有兴趣的话可以在下面的RF信号测试点，接上示波器，看着RF渔网图来调节一下那几个电位器。

2、测试模式的进入

6808/6819可以很方便地进入测试模式，方法是同时按住Play键和Stop键通电，这样机器屏幕将显示1，就进入了测试模式。

在测试模式下，你可以方便地使用pre或者next来移动导轨，测试导轨运动是否顺畅。可以按一次paly，显示2，来测试对焦是否可以锁定，可以再按一次play，显示三，强制启动马达，接上示波器来调节RF信号，呵呵。
