透过现象看本质-----名机马兰士--9屏红故障分析与诊断实例

杨维中

原帖由 henry余 于 2010-11-30 23:11 发表 出
一口气看完所有贴，，，，


寻到亨利余手中的旧装M9内脏图，的确不应该是200伏

除了直流电压，即如杨老说的到达340伏外，还有小小的交流6.5伏，呵呵。。。。。

2415189

你这老版的马9现在已炒到近十万了！[s:18]

杨维中

交易区新帖推荐

原帖由 老竿子 于 2010-11-29 12:49 发表
只有如此深厚功底的才能够将此问题顺利解决，谢谢杨老！[s:20] [s:20] [s:20]

不敢，其实我一直并不喜欢推挽机，更别说并联推挽机了。因为要玩好推挽机是很费钱的，几只同型号管要参数很一致才真正能出好声，而电子管这玩艺儿，离散性太强，不管你用静态还是所谓动态来配对，只要上机用了几十小时、上百小时，就又都不一样了。8只管子，很麻烦！[s:18]

杨维中

原帖由 太平洋蓝宝石 于 2010-12-1 00:15 发表
杨老的文章就是精彩！[s:17]
杨老，有没有窥探它的地线怎么走的？[s:6]

作为那个年代的经典之作，马9是有他的过人之处的，主要是体现在其电路技术上的娴熟应用。胆机制作中的一些手法是很难统一的，似乎各有各的理，此机采用电木版作搭棚承载平台，有些胆机DIY老鸟就很不以为然，他的地线走线也不是那么循规蹈矩、一目了然，但声音表现不俗。[s:21]

[ 本帖最后由 杨维中 于 2010-12-1 11:33 编辑 ]

草原小烧

[s:20] 杨老师人品好手艺精湛！强力支持一下！

草原小烧

此帖建议斑竹加精啊~~~[s:21]

杨维中

交易区新帖推荐

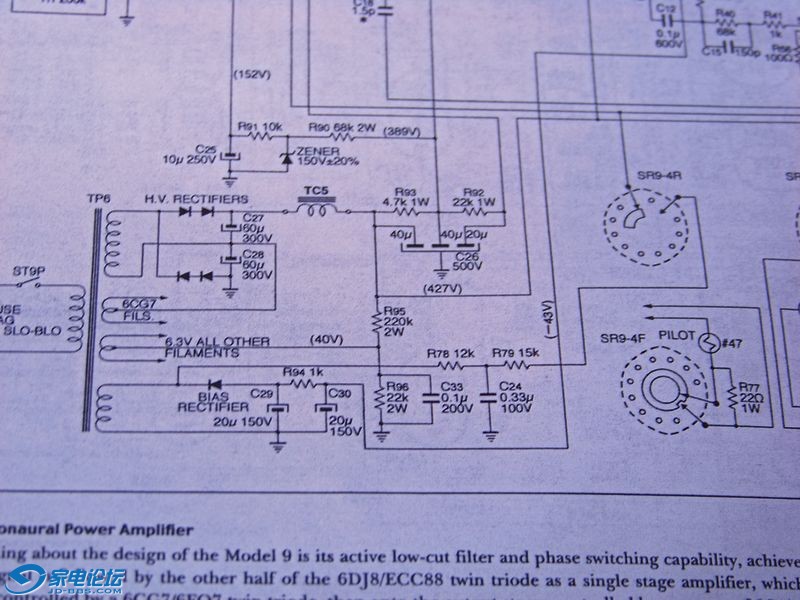

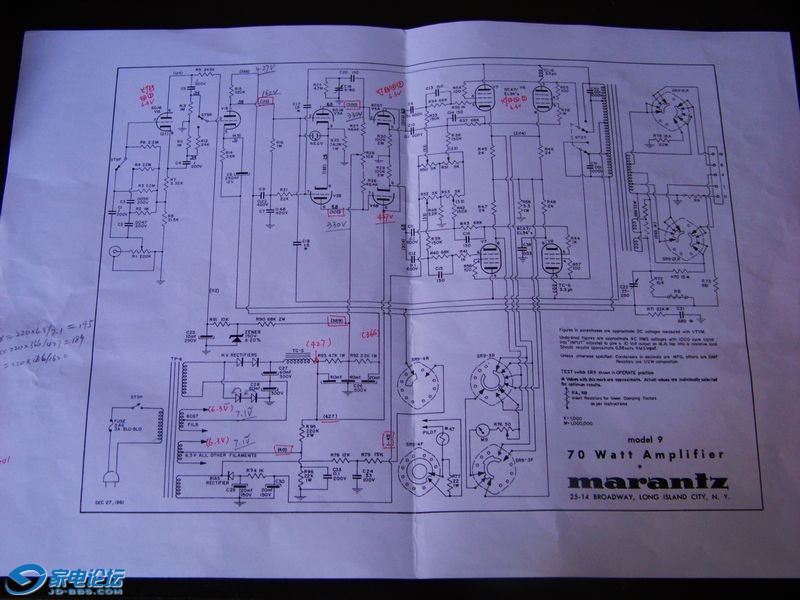

另，很多资料提供的马9电路图有错误之处，包括“高保真音响”出的<<电子管名机赏析>>也未能幸免，如图一中的直流高压电源部份，下面的两只整流二极管就画反了，图二是正确的。

摆龙惹人

原帖由 杨维中 于 2010-12-1 11:46 发表
另，很多资料提供的马9电路图有错误之处，包括“高保真音响”出的也未能幸免，如图一中的直流高压电源部份，下面的两只整流二极管就画反了，图二是正确的。

佩服[s:20]

爱迪君

精彩的帖子！老杨的技术也令人佩服[s:20]

杨维中

原帖由 爱迪君 于 2010-12-1 17:42 发表
精彩的帖子！老杨的技术也令人佩服[s:20]

让爱版主见笑，用的是很老套的电器修理手法推理，显得很落伍。发烧音响是我的最爱，从而把他看得很神圣，但一旦机器出毛病，检修手法和一台彩电故障没啥太大区别。[s:21]

[ 本帖最后由 杨维中 于 2010-12-1 19:27 编辑 ]

阿NET

顶顶杨老师的好帖。[s:20]

saa7350

扬老大很厉害

老竿子

顶一个，必须找到原装的，否则∶一、以后万一出手会掉价；二、直径不一致时需扩孔或重新固定。

爱谁谁乐

还是后级用石机，前级用胆机好点。

aguay

帖子很精彩,学习

henry余

原帖由 杨维中 于 2010-12-1 11:46 发表
另，很多资料提供的马9电路图有错误之处，包括“高保真音响”出的也未能幸免，如图一中的直流高压电源部份，下面的两只整流二极管就画反了，图二是正确的。

杨老师心够细，“高保真”的整流是绘错了。
