透过现象看本质-----名机马兰士--9屏红故障分析与诊断实例

杨维中

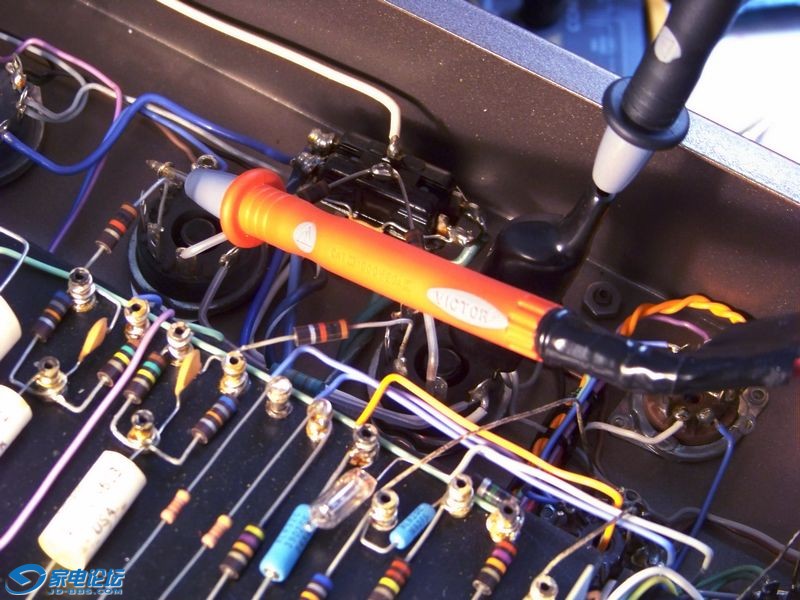

    拆开连接的抽头，反复测量各绕组抽头阻抗值并换算，重新连接后试送电，整机各电子管灯丝电压恢复至6.3V，其它各组电压一并恢复正常。

杨维中

交易区新帖推荐

    焊接好抽头并套上热缩管，送电开机，放入一张蔡琴老歌，点上一支香烟，“让我痴痴的等..................”[s:14]

MD888

原来马九的贼贵和好听就是初级提高30伏.[s:14] [s:14] [s:14] [s:14] [s:14] [s:14]老杨别改过来.那烧友要听不贯的.红屏是胆机唱得太难听自已不好意思脸红了[s:41] [s:41] [s:41] [s:41] [s:41]

[ 本帖最后由 MD888 于 2010-11-28 18:32 编辑 ]

翼光

好鸡好手艺
不过喇叭线要鄙视一下

换大米的

支持一下！:victory:

杨维中

交易区新帖推荐

    马兰士-9的蹊跷之处，如图所示∶C-9、C-10、C-11、C-12是V4管6CG7阴极输出至末级功放管EL34的交连耦和电容，图中所标为0.1uF/600V。6CG7阴极电压为300V，若加上EL34输入负栅压的40V，其极间电压可达340V之高。
    不可思议的是，整机实际采用的这4只0.1uF电容耐压仅为200V（据悉，有的马兰士-9是用耐压600V的），而这是存在危险的。不过奇怪的是，这4只电容并未击穿，咄咄怪事，是电容上耐压值印刷错误？不解。[s:31]

热的咖啡

[s:15]搬张小櫈，坐看杨老师讲课。

LONN

这样大的0.1U，按美规的生产标准来说，可承受1倍的电压，约400V，国内正规电容生产中，有的厂的标识200V的，寿命测试是加压标识150%的额定工作电压 AT85~ 105 ºC FOR 1000 小时。

换大米的

原帖由 LONN 于 2010-11-28 21:34 发表
这样大的0.1U，按美规的生产标准来说，可承受1倍的电压，约400V，国内正规电容生产中，有的厂的标识200V的，寿命测试是加压标识150%的额定工作电压 AT85~ 105 ºC FOR 1000 小时。

既便如此，也不应该哦！[s:18]

LONN

原帖由 换大米的 于 2010-11-28 22:10 发表

既便如此，也不应该哦！[s:18]

这个，只能问MARANTZ和VAC了，电容上有MARANTZ的标识，特定的[s:108]

[ 本帖最后由 LONN 于 2010-11-28 23:22 编辑 ]

音乐老师

原帖由 音乐老师 于 2010-11-28 09:01 发表
机器后面是否有一个调节输入电压的开关？
100~240V的。

这机器是“手动转换（焊）电压档”。

澳門客

新版馬9小弟也和朋友修過一套，問題也出現那三組電容上，我修那台是其中一組對地完全短路，所以一開機就燒保險絲，相信新版馬9電容存在有隱憂
另外，電源選擇是用銲死接線方法連接，由於朋友那套是直接日本買回來，所以就連帶更改電源為220v，同系列馬7朋友也有買入，新版馬7也一樣是使用銲死接線方法改電源，所以一樣可以改因為220v

jmq

[s:40] [s:40] [s:40] [s:40]

杨维中

[s:40]

原帖由 澳門客 于 2010-11-29 06:38 发表
新版馬9小弟也和朋友修過一套，問題也出現那三組電容上，我修那台是其中一組對地完全短路，所以一開機就燒保險絲，相信新版馬9電容存在有隱憂
另外，電源選擇是用銲死接線方法連接，由於朋友那套是直接日本買回來， ...

          先谢顶贴，我检修的这两台马9应该说是人为故障，或者说是稀里糊涂故障，因为如果电源初级绕组连接正常的话，滤波电容是不会承载近500V直流电压而最终崩溃的。[s:21]

吴剑

杨老师帖子很精彩啊[s:56]
