原帖由 西柏坡 于 2010-11-15 19:10 发表
M18的出现，给大型号角音箱的玩家创造了想象的空间，以至可以将梦想变为现实。M18是一款设计非常成功的号角扬声器，它的品质可以比美世界上一些著名品牌的同类产品。在国内，此类号角扬声器仅此一家，论设计理念和声 ...
国内仅此一家？[s:33] 多听、多看，多研究吧，千万不要一叶障目。
这是真正的枪文，但了解一下也不错[s:14]
立誓要超越TAD 评Orgue奥高Supremo 1201A号角音箱
发布: 2010-04-02 11:21 来源：影音中国
文/赖英智 早前我们曾介绍过一对美国奥高Orgue的Archon系列A12号角音箱，所有单元都用钕铁硼磁体，不过磁铁材料以上等的低碳钢板材在12000℃高温下锻打而成，由于高温碳和氧气产生化学反应，使含碳量更低，加上在高温下经过2000吨的冲床冲压，密度会更高，材料的导磁性能也会更好。那对号角音箱的声音让人惊艳，具备快速有劲、直接无隐、细节超多、乐器质感真实的特色。当时已经发现Archon A12如果只以小音量聆听有点可惜，让它发出接近现场演出的声压，才能充分领会A12的真实感，而这必须较大功率的功放来推动。用大功率晶体机来搭配高效率号角音箱，似乎与发烧友以小功率胆机搭配的认知背道而驰，实际上我们听到的声音却是正确的，而且很有震撼力。
要超越TAD
由于A12只用了一只12吋纸盆低音，W型布悬边需要非常久的时间才能软化，所以小音量时低频量感比较拘束，为此，奥高另外推出2只12吋低音的1201A号角音箱，只不过这是价格较高的Supremo系列产品。Supremo与Archon二个系列的高低音单元都采用复杂的仿古内磁结构，整体成本为普通外磁式结构的20-30倍。Archon的磁体是钕铁硼（Nd2Fe14B），用在A8、A10、A12等音箱上；Supremo的磁体是铝镍钴（Alnico），用在S1201A、S1202A及以后的S1501A、S1801A等。除了磁体材料不同外，Supremo与Archon系列的设计与结构都很类似，如高音驱动头使用金刚石钛膜，音圈使用Kapton胶片和极轻的铝扁线音圈。高音驱动头的均衡器（又称喉塞）用高密度的合金材料制作，其弧度是根据膜片弧度用精密车床加工而成，每一个单元都是边测试边调整，确保均衡器和膜片之间的弧度平行且同心，误差控制在0.03mm以内，所以1201A号角音箱的高频延伸可以到22kHz以上，远远超过TAD。高音驱动头的喉口使用1吋的高密度的无氧铜铜管，喉口口径由小到大先压缩后放大，后腔室再以澳洲特级羊毛来吸收驻波。低音单元振膜采用天然木材纸浆和一种新型的弹性极好、韧性特强的Conex布边，是奥高委托曾供货给JBL的生产厂家研制和开发，从振膜的几何弧度、重量、纸浆的厚度、纤维的密度等都经过严格的制作和测试。分音器采用搭棚全手工人手制作。由于单元的特性接近理想，无需用箱体结构染色，也无需用分音器来修饰，所以采用最简单的分频线路。箱体和木号角由高级家具厂加工，箱体内部面面角角加固，号角弧度亦是经过手工细磨而成（一对号角箱约需90个小时左右的人工）。奥高的设计者研究过包括Telefubken、WE、Altec、EV、Tannoy、AR、Jensen、Celestion（电吉他用）、Grundig 、JBL、Goodmans、Audiom、FOSTEX、TAD等几乎所有的古董单元。市面上贩售的古董单元并非都是天然磁，特别是EV与Goodmans的产品，不过天然磁也的确被过度神话了，“专家”说Alnico是天然磁铁矿、稀少珍贵、磁力最强大、永久磁铁、百年不坏、是最好且无可取代的喇叭磁铁。其实并非所有用上Alnico磁铁的单元就一定好听，磁铁大小、Gap间隙、纸盆材质、纸盆形状设计、悬挂…等等都会造成影响。由日本先锋公司出资，结合美国JBL技术的TAD，可以说是近几十年来喇叭单元技术集大成者，他们的产品包含使用钕铁硼、铝镍钴磁体等多个型号，所以奥高的首度出击也选择了钕铁硼磁体，希望先从结构上取胜，接下来进军铝镍钴磁体，意图取代已经退出市场的TAD霸主地位。

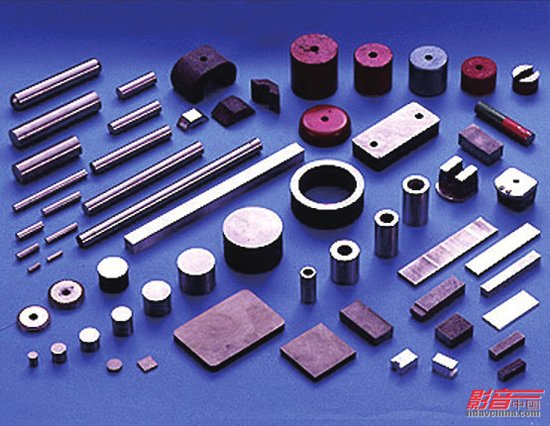

Alnico合金磁铁是由铝、镍、钴组成，由于残留磁束密度高，温度条件良好，用途非常广泛，包括发电机、麦克风、电话、电压计、测量仪器...等。国内有很多厂商生产A l n i c o，但适合用在音响
单元上面的仍得经过特殊设计。

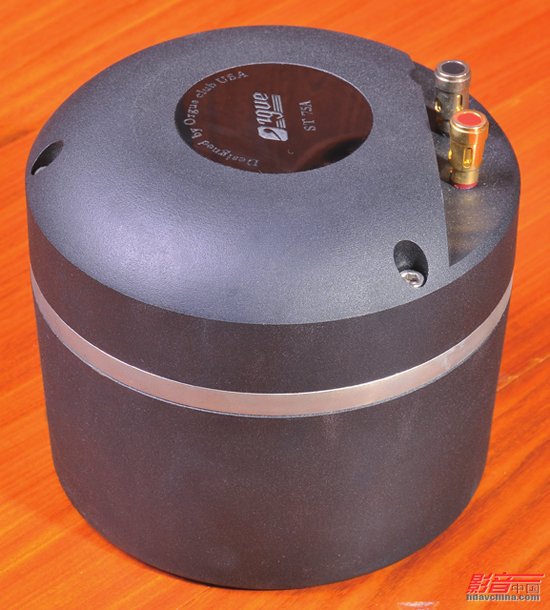

奥高Supremo 1201A所用的Alnico高音驱动头，不但体积与重量大得惊人，比起TA D著名的T D2001高音头，无论是外表美观程度或内部结构的精细合理，都要更胜一筹。
我们常用的磁体材料主要有氧化铁（Ferrite，通称粉磁）、钕铁硼（NdFeB）、铝镍钴（Alnico，通称钢磁或天然磁） 和橡胶磁铁（Rubbe r）等四大类。陶铁磁铁（氧化铁）技术非常成熟，成本也最便宜，目前90%以上的单元仍然使用它，它的蓄磁能力比Alnico差。Alnico说是天然磁其实不妥，因为它不是单一矿物，而是Aluminum铝、Nickel镍、Cobalt钴等三种材料的合金，根据金属比例成分不同磁性也有差异，一般而言Alnico 5是最强的钴磁，磁性已接近铷铁硼。从设计师的角度，体积小却拥有强大磁力的钕铁反而是比较理想的，它最成功且影响最为深远的例子莫过于电脑的硬盘，钕磁铁技术使硬盘转速越来越快、体积迅速降低，中国华中地区是全球钕磁最重要产区之一，目前高端喇叭单元多数都用钕铁硼磁体。对发烧友来说，不管是被神话误导也好，是被声音表现吸引也罢，多数人对Alnico磁体仍情有独钟。天然磁与钕磁主要的差异为：
●耐温性能不同：钕铁硼的最高耐温不超过200度，国内大多厂家的要求是“水煮不退磁”，说明钕铁硼耐温系数极低，而Alnico耐温可达600度以上。过热就退磁始终是钕磁的致命缺点，所以设计者老在搞散热框架，大大漂亮的框内塞着小小钕磁，整体磁力线/磁场强度却未必真赢过老Alnico设计。
●性能不同：虽然钕磁拥有极高磁力，但Alnico却有磁通密度Br大，磁能积（B*H）大及矫顽力相对小的特点。所以要想得到较大的磁能积，Alnico的截面积可以做得小，但厚度必须较大。以奥高的号角音箱来说，1201A的磁体要比A12厚得多。由于磁体体积大，而矫顽力小，所以Alnico很难被磁化。据奥高厂家介绍，1201A单元磁体的充磁机特别定制，工作电压须达到2500V以上，电容量也要在20000μF以上，这样才能使Alnico被磁化且达到饱和状态。
●Alnico的磁体结构要综合调节：对于钕磁体来说只要能满足一些参数（如单元的T/S参数、间隙磁通密度、SPL等），磁体的结构就可以定型了。而铝镍钴磁却不一样，虽然在设计上可以确定一个固定的磁能积（以确保满足单元的参数），但是磁能积是由磁体的截面积和磁体的高（厚）度二个因素来确定的，而这对磁路结构的设计和声音最终表现影响极大，可能会出现磁力线过紧过短而使声音过快，或者磁力线过长过稀而使声音拖拉浑浊。奥高的设计者经过了数百次的试验，最后确定了理想的磁体比例，使1201A号角音箱最终的声音表现宽松自然，不快不慢同时又有很好的节奏感，听起来流畅完整毫无滞碍。
●成本有着天壤之别：由于Alnico是铝、镍、钴、铁及其它微量稀有金属元素构成的一种合金磁，听说非洲刚果内战导致钴价大涨，最后迫使喇叭厂逐渐弃守而改用低价的粉磁。以目前来说，等体积的Alnico成本是钕铁硼的20-30倍以上。
当然Alnico也有缺点，例如怕摔，大力碰撞可能会造成退磁；怕过荷，瞬间大电流流过喇叭线圈就如同对喇叭充磁/消磁一样，不过这几乎不可能发生，因为要达到如此强大的瞬间电压/电流，音圈要不是早飞出来就是整个烧融掉了。认识了天然磁在技术上的特色，再回过来看看声音上的具体表现。天然磁比粉磁的磁力大，控制力强；但又比钕磁稍弱而较为松容，不会听起来很快很紧，这是它迷倒许多发烧友的真正原因。

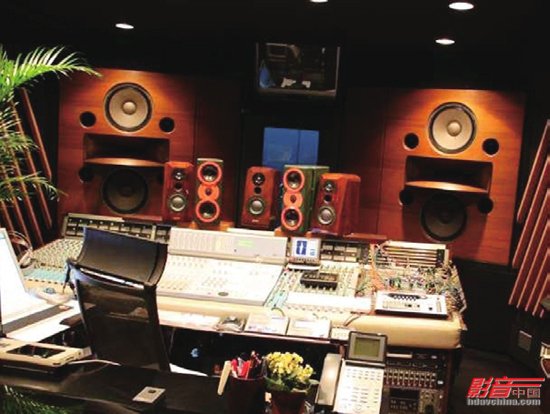

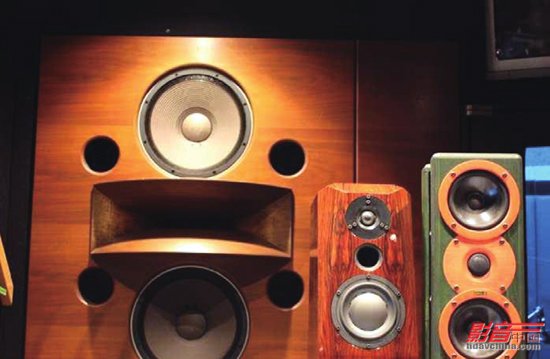

东京的KIM Studio录音室使用Rey Audio RM-7V号角音箱作为主鉴听，使用15吋双低音，这是第一对可发出20Hz极低频的号角音箱，如今奥高Supremo1201A只用了双12吋低音，照样可达到20Hz的新标准！
制作上的难度、高昂的成本加上庞大的体积，使天然磁喇叭产品越来越少，市面上大概只有FOSTEX与TAD比较容易买到，而TAD又已经退出Alnico单元的贩售，这对Orgue来说无疑是个大好机会。据悉已经有欧洲、美国与国内的厂家陆续会采用奥高的天然磁单元，而更大的15吋、18吋天然磁低音也即将推出，等于Orgue会变成规模最大的天然磁喇叭供货商，而且从品质与参数来看都要胜过TAD！声音会不会胜过呢？就初步听的声音来说，我认为奥高领先的机会非常大，现在我们接触到的TAD老单元能发出轻松宽大的声音，一部分原因是岁月时间的煲炼，而奥高的产品几乎都是全新的，即便如此，在高频延伸、速度与瞬态反应方面，Orgue已经要超越TAD了。
TAD的成名作是1983年发表的Model 2401 Twin，使用了两只TAD TL1601a（15吋）低音单元与一只TD4001高音加TH4001大型木号角高音，这对音箱是为录音室需求而接单生产的，最大音压可达126dB，各声部都具有逼人的气势与刻画入微的音质表现，而且在很宽阔的聆听范围内都有定位鲜明的音像，TAD单元因此一炮而红。不过2401的二只低音都放在号角下方，横向体积很大，家庭使用恐怕会有困难。我觉得奥高Supremo 1201A号角音箱的设计其实更像Rey Audio在1986年推出的RM-7V，它拥有20 Hz-20 k Hz 的惊异能力，能承受1000瓦瞬间输入，最大音压130dB，1100x1300x750公分的尺寸，与奥高Supremo 1201A都有得拼。奥高唯一输人的地方是价格，Rey Audio高高在上，而Orgue简直卖得太便宜了。
大多数人知道TAD，却不晓得日本录音室用得最多的鉴听音箱其实是Rey Audio，它的创办人木下正三也就是TAD研发TL1601a低音与TD4001高音时的计画主导人。提到Rey Audio一方面是造型的关系，二方面木下正三的某些想法也可以在奥高的号角音箱上看到。东京KIM录音室中，用来推动RM-7V音箱的功放，是木下正三和法国JMF工程师Tom Hidley合作制造的Kinoshita JMF HQS4200UPM晶体机，输出功率 450瓦/8Ω，1500瓦/2Ω。这个实例再次颠覆发烧友的小胆机配高效率号角音箱想法，木下正三为“飞鹰”合唱团所设计的音箱，15吋低音在30Hz处可发出130dB音压，而这需要充足的功率来支持与控制，小功率胆机在音色与音质上比较讨好，却无法让号角音箱发挥真正的实力。另外，奥高所有的号角音箱都采用二音路设计，这一点也与木下正三很契合。木下正三说当年WE曾推出三音路的音箱，包括18吋的低音、555中音配长曲型号角、596高音，可发出16Hz的极低频，但高音与中音号角的相位无法匹配，虽然有很优异的技术规格，在自然真实感上却明显败阵，所以TAD一开始就采用二音路设计。
时间越久声音越好
有关于声音的描述我就不再多说了，请参阅本刊97期“发烧李”专栏的介绍，总结是这对音箱充满阳刚之气但不失温柔，瞬变快捷，细节奇多，播放各类型音乐都不会顾此失彼。在大音压下，奥高Supremo 1201A号角音箱能输出骇人的震摄力量；在中小音量时，它又能将小提琴演绎得温柔可人，木头味盎然。试听期间我们主要以Pass Labs X250.5后级来推动，足够的功率可以让12吋低音发出更浑厚饱满而深沉的效果，同时兼具高分析力、高透明度的好处。二个多月的不断煲炼，这对号角音箱的低音越来越宽松有弹性，相信再过一段时间，需要30平方以上的空间才能容纳澎湃汹涌的声音波浪。我希望代理商能拿一对至少热唱半年以上的Supremo1201A来做展示，这样大家更容易明白，Orgue真的有能力，而且已经超越TAD了！
Orgue奥高Supremo 1201A号角音箱
●定价：85000元
●总代理：乐韵影音（0755）25482102
●规格：二音路三单元号角+低音反射式设计
●频率响应：22Hz-22kHz
●效率：100dB，阻抗8欧姆
●承受功率：350-700瓦
●尺寸：490x540x1100m m
●重量：每只132公斤（连木脚架）
[ 本帖最后由 martin_wu 于 2010-11-15 20:59 编辑 ] |
