死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

说出来吓死你

原帖由 abc989877 于 2011-4-20 13:23 发表


对不起新手不明白，总理是谁？怎联系？谢！

WMJG////就是他了

abc989877

原帖由 说出来吓死你 于 2011-4-21 03:23 发表


WMJG////就是他了

明白了，谢谢！呵呵。

老黑子

最近修机器的主要目的是清理掉屋子里面的杂物，所以都一批一批修，XP7手头累积了大概有个十五六台，呵呵，迅速清理掉一些非光头问题的机器后，剩下的光头不读碟或者读碟不好的累计居然还达十余台。。。。。修理这堆光头的过程跌宕起伏哇！一句话形容整个过程是——总理笑了我哭了，我笑了总理也笑了，哈哈



首先用一块测试主板，对一堆xp7光头做了序列号登记，不要看括弧里面都写着修复后怎么样怎么样，修复前么——除了JC兄那个是电路板问题，其他的都是一堆尸体。。。。。。。十个不读碟或者读碟不良的尸体

十个不读碟或者读碟不好的尸体，挑出三个之前修过没修好的，其他的一并用威猛先生泡着，超声波清洗去也！

总理听说我又用超声波洗xp7光头，笑了。。。。。。。洗完我哭了。。。。。。。。。。。好几个本来还能偶尔读到碟的光头也彻底不读了。。。。。。。。。。





修的烦闷，就侍弄下我的金鱼，呵呵。

以前很讨厌金鱼，都是种种水草养下热带鱼，最近趁着春风挪腾公司的花草，换盆，结果腾出来一个水缸，于是养了几条金鱼进去。金鱼不象热带鱼适合养在玻璃缸里面，在侧面进行观赏，金鱼是适合从上方往下进行观赏的，呵呵，配合找水草、浮萍，由上看下去，也是别有一番中国山水画的风味的。





这么漂亮的水缸，以前一直种花用，种死了我好多花，哈哈，现在终于算是把水缸腾出来派上合适的用场了！









心情转换完毕，不再烦躁了，又弄出新的显微镜，来调节那些被洗死的光头看看，呵呵。

新显微镜牛啊，以前那台看不到的细节现在显现出一些来了，明显感觉信心增强了很多！

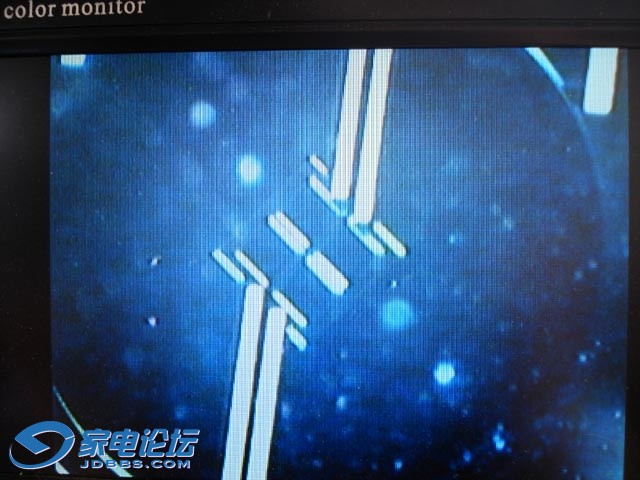

原来xp7的接收耙有若干的形状，一台机一台机不一样的，呵呵。看这个饼型:







这个棱型：





实际那个棱形只有牙签头大小的，呵呵，相机最大微距拍个：





这个又是另外一种——线形，点亮以后，调整到对称线的正中。





倒腾倒腾，十个死光头之中，数一数修好了七个，哈哈，剩下三个都是发光很暗，根本没有动手去维修了。

总理的一个光头上次我们一块使用老的显微镜修了一个下午，没有搞定，这次也给他搞定了，哈哈！

我笑了！打电话告诉总理他的光头也修好了，总理也笑了！



这次处理的十一个光头按序列号，原始情况和修复情况列表如下，认真负责吧？哈哈。


218852（焊线，转速降低——修复正版ok，不读扁担)
146002（哒哒跳，非常暗——镜头内部水汽。烘干清洗无效，研究发现哒哒声乃镜头经过中点位时发出，且镜头在该点弹跳，疑支架变形，待调整。）
111972（焊过排线，发光弱）???
050830（纪念版xp7，物镜掉，清洗后502粘回）——已装原xp7
008233（读碟慢，修复用在jvc r10）
157461（(r10带，光弱，读碟艰难，转速降低，洗过照旧）
154455（XP7带，ok，读碟慢，但洗后发光微弱，不认碟。换发光管，读扁担TOC）
无序列号（xp7带，镜片缺失，发光弱，换镜头后光弱，转速能降低，但是不认碟。换单镜片镜头，OK，读扁担TOC）
141629（OK，修理主板闲置后时好时坏问题，换C121，装回原机银色XP7）
043299（支架脱落，补焊后调整OK，补代LG发出xp7之测试用头）
117618（发光管弱，转速降低，换管，调靶，搞定，秒扁担）

老黑子

原帖由 gaogaoli123 于 2011-4-21 18:52 发表
黑哥有管子啦？？？？？？？不容易啊，哪里买到的啊？太强大了吧

没有管子，都是原来的管子。

要是有管子，那就全部都可以修复，而且应该都可以弄到可以读黑胶，呵呵

老黑子

原帖由 gaogaoli123 于 2011-4-22 17:54 发表
哎，难弄呢。这个管子太费力气了。我有个大小一样的，但是就是管型不一样的，能改电路使用吗？

有理论上的可能性，呵呵，把apc控制管Q101由NPN换成PNP，由正5V电压改接至负5V电压即可

剃刀1

电压测点只有3.5V正常 ，3.8V和4V电压都偏大  6.5V 左右正常吗

frank04

前几天在广州地铁看到一个 长得有点像只猪的青年提着一整只烤乳猪，真的把我笑趴了，

不知道是不是图片上看到的那只 [s:41] [s:41]

老黑子

前段时间帮大家修了一批xp7，弄完后手头剩下两个残破的xp3的板子，最近就把它修出来，作为以后测试xp7光头用，呵呵。

两个板子是不读碟，或者时而能读一下时而不读不动作，而且就算读碟也播放都是无音乐，只有噪音。修机的记录发出来大家有兴趣倒腾xp3的时候参考好了，呵呵


1、不开机：微动开关地线断路


2、不读碟：

• Q735正5V电源管老化
• 8370S损坏，偶见动作失常，无发光等。有时时好时坏。
• 8371损坏，偶见动作失常，无回位，无VCO等，亦偶见读碟但是声音不正常
• Q717损坏，负5V电压不稳，偶见光头聚焦到底发光即熄灭等
• 8370上侧贴片C118断线

3、无音乐

• R813、R816断裂
• 无音乐，只有杂音，或者音乐夹杂巨大杂音：4416-s12/15损坏。

老黑子

来个恐怖的分尸现场，哈哈，一些懒得修理的主板的下场都是非常悲惨的，会被拆得象大便一样恶心，哈哈



这是一个xp7的主板，在一系列xp7/Xp3的维修过程过后，它就沦落成了这样，能被利用的东西全部都拆掉了，哈哈，可怜啊。。。。。。。。


其实拆哪块板都是拆，拆完的结果往往是其他板都复活了，被拆的惨死了，到底轮到谁被拆——就看谁运气不好正好在离烙铁最近的地方了，哈哈

[ 本帖最后由 老黑子 于 2011-4-29 13:45 编辑 ]

老黑子

xp3/xp7机芯维修：

常见导轨黑色齿轮断裂，或者白色齿轮变形导致移动不顺畅。此类故障通常导致机芯回位时正常时不正常，甚至完全无法回位。


维修方法为：

• 修补断裂的黑色齿轮
• 白色齿轮分解、清理，矫正变形齿牙，用火苗轻舔齿牙
• 装回机芯，使用外接电源启动导轨马达，观察其电流是否平稳
• 正向/反向长时间使用外接电源给马达供电，带动齿轮传动，磨合其变形部位，直至电流稳定不再跳动。
• 经长时间磨合后，观察2.2V电压下，导轨马达稳定电流应该为0.06A
• 白色齿轮磨平的情况基本无法修复，因为齿轮间隙增大，仍容易导致错牙，机构卡死


老黑子

原帖由 frank04 于 2011-4-25 19:09 发表
前几天在广州地铁看到一个 长得有点像只猪的青年提着一整只烤乳猪，真的把我笑趴了，

不知道是不是图片上看到的那只 [s:41] [s:41]

近十来年我坐过约三次到四次地铁，其中有一个来回是亚运禁行期间带儿子去看比赛，所以我相信能在地铁上碰到我的机会，与买中六合彩头奖的机会是差不多的。[s:108]

-李鬼-

。。。。。。。。。。。。。。。。。。。。。。。。。。

爱人332681713

老黑你好，请教一个问题，SONY  D350，到手后发现Q407明显烧黑，于是折下Q407，换了一个管，再换掉D402,这时候不连上盖板，3776第3脚电压为3.5V了，DAC附近有个5V的电压点，也是5V，电压应该没问题了吧？？但是光头一直亮，也无聚焦动作，于是我连上上盖板，一样，只是断电再通电光头就会有聚焦动作，但主轴电机反转，光头聚焦动作完后还一直亮，显示NO  DISE ，这时我再去量3776的第3脚，电压有4.8V，DAC的5V不变，是什么问题呢？？Q407可用什么管代换啊？？？

老黑子

原帖由 爱人332681713 于 2011-4-29 23:09 发表
老黑你好，请教一个问题，SONY  D350，到手后发现Q407明显烧黑，于是折下Q407，换了一个管，再换掉D402,这时候不连上盖板，3776第3脚电压为3.5V了，DAC附近有个5V的电压点，也是5V，电压应该没问题了吧？？但是光头一 ...

Q407为PNP管，具体型号2sb1308，随意找个同尺寸PNP管换上即可。

baolong159

[s:127] [s:127] [s:127] 顶
