死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

原帖由 小烧三两 于 2010-12-1 23:46 发表
我装啊装。。。。。。

你装什么东西？？楞没看出来................[s:148]

老黑子

原帖由 小烧三两 于 2010-12-1 23:46 发表
我装啊装。。。。。。

小烧同学你送修的D100：


今天给人调个据说工作3小时后就不认碟的D100，呵呵。但是到我手的时候，却不是工作后才死，而是直接就不能进入播放..........





要调几大电位器了.........没手册，也懒得逐个芯片看电路图来了解，直接靠猜的。

RV501，感觉象TG
RV502，感觉象TB，顺时针光头会偏向外移动，逆时针光头会偏向里移动
RV503，也许是FB
RV504，动多一点点就会完全不读碟，估计是PLL
RV401，看是整机电压调整，至于在哪检测不知道，管它呢。

调好了，读碟很好，听了一两个小时也没等到它出问题，真累！特别我也不喜欢听sony...........





耐不住性子了，直接电吹风吹热各个元件，看到底是谁发热了会导致死机........





悲剧发生了，忽然发现液晶黑了一大块，但是还没等回过神，它又自己迅速恢复了.......等打开相机，只有这么点黑了........





一秒钟后——完全不黑了.......真神奇.......................





吹到RF信号放大部分，会出现轻微跳碟，补焊了下，居然完全不读碟了，神经病！懒得弄它！

sony 不是我喜欢的机器，没什么兴趣弄它太久，而且碰巧我自己有台D100，上次拆了光头给这个机主做配件，这次干脆把主板也给他，有什么的啊，不喜欢的东西等同垃圾嘛，呵呵。

这下好了，整台机器其实等于是我的了......送修的机主等于用回了自己的壳...............





别以为我是因为自己的机器成色烂才拆散它当配件送人的，不是，我的机器成色不差，虽然已经拆得七零八落了，但是看得出还是蛮新的对吧，呵呵。

我就是不喜欢sony的这些机器，所以觉得它是废物。sony的机器我基本就喜欢一个D50，其他都没什么感觉..............





恩，小烧同学，机器你送给我打招呼的，就算你头上吧，哈哈。虽然你的机器折腾了这么久——但是它还是无修无摩...........因为我的主板是无修的.......................................哈哈

你说d100我就这么送你了，你是不是给我找个D50壳子表示下？哈哈，总理那个小气鬼等他在床底一千个D50壳子里面找个给我——实在有点难，我们大家一起来鄙视他！哈哈

WMJG

原帖由 老黑子 于 2010-12-1 11:44 发表



你就炫耀，也不说说，怕我学了你的技术啊？[s:108]

本来高兴发个图摆设一下，给老黑说我技术不透露，NND，这个有什么啊，我只不过不想你们模仿把你光头拆坏了呀，是不是？？老黑！~~ 如果你们把光头拆坏了别找我呀，我拆光头都有记号的



   先说说我这个D50，本来读碟很差，N个姿势才读个1字出来，读出来数字又不动，   用手电一照，满是灰在镜片上，用布去刷一下，感觉不对呀，灰是在中间的，NND，换物镜呗！~~床底还是满多的，看看！在一个箱子里还是N多呀，里面还有XP5光头，还带架子的



  随手拉个出来，刚拆出来发现又不对，这个物镜是单镜片的，是不是有差异？




幸好光头存得多，找了2个出来，换上，读碟还是那个鸟样，进下步拆解呗

把光头保护盖拆了，用手电一瞄，天呀，导弹头发霉了，你见过相机镜头发酶吗？就那个样

看看，NND又是在镜片中间发霉，难道就这样报废了，我小时侯很喜欢数学，喜欢钻研，想了个办法

继续看








把上面磨了，然后把一个镜片瓣了出来，看我镜片上又有记号了。


用洗洁精洗，发现酶搽不掉的，太倒霉了吧，。。。威猛先生来了

这个威猛先生以前在公司经常被经理用来打蚊子，我感到可惜，跟经理申请拿回来洗地板








这东西还真有用，一洗就干净，下一步装好镜片，镜片不能凉干再装的，那样很多灰的，这步要在水里完成

把镜片放水里直接卡到导弹头上




下一步不用说了吧，凉干呗，多则5天，少则3天

[ 本帖最后由 WMJG 于 2010-12-2 13:37 编辑 ]

老黑子

D100昨天用吹风把它整个吹热，后来发现按键都吹融报废了，哈哈





把我的按键也换过去，哈哈。既然吹风会吹死，那不用吹风了，连续播放它好吧？这机器还要再调调，呵呵，象这好多机器读不出的“难读”刻录——OK的........但是反而某些不花的翻版，它读着难受..........

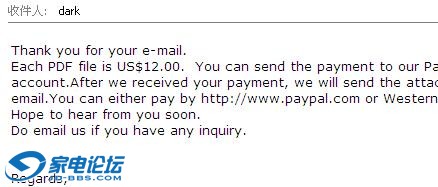

前些天发的邮件有了回复，哈哈，买手册去，一份手册12美刀，有点小贵，但是省时省力！



朋友们不要找我要手册哈，呵呵，我向各位前辈学习——不分发[s:148]

老黑子

原帖由 WMJG 于 2010-12-2 13:34 发表


本来高兴发个图摆设一下，给老黑说我技术不透露，NND，这个有什么啊，我只不过不想你们模仿把你光头拆坏了呀，是不是？？老黑！~~ 如果你们把光头拆坏了别找我呀，我拆光头都有记号的



   先说说我这个D50 ...

高手........你很神啊你很神，哈哈，我膜拜你！

老黑子

磨边拿出镜片太猛了..........................一个不小心镜片就磨花了..................................这是超级牛人才能干的事情，属于变态的级别.......................


推荐总理去绣花..........................

WMJG

原帖由 老黑子 于 2010-12-2 14:14 发表
磨边拿出镜片太猛了..........................一个不小心镜片就磨花了..................................这是超级牛人才能干的事情，属于变态的级别.......................


推荐总理去绣花................. ...

小小手艺，过奖了

小烧三两

修光头还得水下作业，这牛人怎么想出来的，，，

老黑子

今天很开心，哈哈，一张以为丢失了的碟在一台尸体机器里面被发现了，哈哈，不错不错。

这下这SONY D100有手册可以精调它了！哈哈，不错不错！





第一件事情——启动测试模式，连通照片中IC802字样下小方框内的焊点即可！





原来D100三个垫子不同颜色真的有讲究，哈哈，要根据不同情况调试选用





整机电压调整永远是精调第一步，正电压4.7V通过RV401调整，负电压通过跳线调整。





昨天猜四个电位器的用途，RV501为TG，RV502为TB，RV503为FB，RV504为PLL，RV401为整机电压调整——全部猜中！呵呵

今天接上仪器调。之前总理说过该死的RV504摸下都会不能读碟——确实！！这个鸟毛电位器，不用去转它，只要摸一下，频率就会几百K几百K地跑。一跑频就不读碟或者跳音.....................








幸福的小烧哥啊，要啥有啥，要调机器吧，手册自动出现了，哈哈，灵异！

什么6819啊6808啊d50啊d50MKII啊也都可以发来了，手册一出现，都变得好玩了，呵呵

老黑子

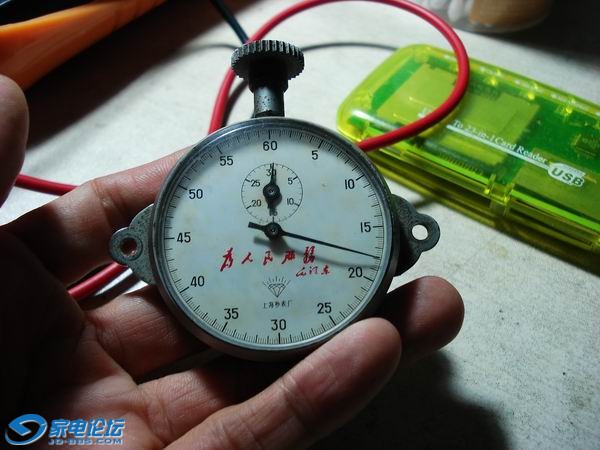

回家吃完饭，配小狗玩，小狗捣乱在沙发底拖出来个篓子，恩？有个古董秒表呢，哈哈，拿回来测量老机读碟的时间！

好玩测量了下我从家走回办公室所花的时间，电梯下楼用去55秒，走到办公室楼下电梯间3分15秒，电梯上楼52秒，开门15秒，哈哈，好玩好玩！

原来每天一分一秒就是这么过去的，电梯上下都花了近两分钟........我一直以为电梯十来秒就可以到一楼呢.............

老黑子

原帖由 gaogaoli123 于 2010-12-2 20:48 发表
老黑哥你那个单端的电压笔挺好的，啥型号多少钱的啊？我想买个

垃圾市场女档主开价50，总理还价5元，人家不卖，总理也不买。

我看挺好玩的，直接还价20，拿下，呵呵。回家修好，总理羡慕得要命。

老黑子

http://v.youku.com/v_show/id_XMjI2ODUyMzIw.html


来来，小烧哥验收你的D100，你说可以收工我就收工了。当然，你说不能收工我也收工了。

老黑子

最近人品一直没有爆发，心中惴惴不安.................人生需要和谐，人品还是要时不时爆发一下才正常的，否则积累得太多，一次性爆发——那是要夺命狂呼的...........................





手头还有两台CD10是修好了，但是还准备做做精调，没最后组装交货的。因为担心人品积聚爆发，前天已经懒得多想，直接抓紧发出一台，每当想想这事，我就太佩服自己的英明了！！





今天晚上找出黑胶碟子，精调两套主板，因为之前已经发现了在合适的情况下，剩下的两个光头都是可以读黑胶的，主板调好了，是可以交出两套能读黑胶的机器的。但是..............最近人品一直太好，积聚了太多人品需要爆发了，所以，今天晚上，SCREAM了.......................




留个悬念........................


不过机主免惊，世界永远有希望，哈哈，正如广告所言——你要立即变黑可以，你要慢慢变黑也可以.........扼..........“变黑”二字随意自行替换吧！要不替换成最近热门词“姿势”？[s:108]

thinkpadt400

[s:97] [s:97] [s:97]

小烧三两

老黑!起床了,,,,
[s:97] [s:41]
