高精密度晶振——————————

叶荣玉

[s:15] [s:15]

[ 本帖最后由 叶荣玉 于 2010-10-20 09:04 编辑 ]

GT911

交易区新帖推荐

沙华。。。。。[s:95]

clk

[s:20]

北京欢迎

CD的晶振还有标准？你定的？

叶荣玉

请注意——————只对朋友 说！！！！！！！！！！！！非请的走开

[s:6] [s:6] [s:6] 在摩晶振之前，，，一定要先看清原机上的晶振标称是怎样的。

例如，日产CD机大部分都是16.9344的，但只有两只脚。而温补型的虽标称频率也为16.9344，但一般却是四只脚的，，，，，


[s:6] [s:6] [s:6] 怎么办呢？不用怕，它有一个标记的，以它的标记为一脚，按顺时针方向数第二脚为5V输入（最好另做一个电源），三脚为输出，一脚与四脚并接后接地，照样对应回原机的接口就可以了。




[ 本帖最后由 叶荣玉 于 2009-10-8 15:35 编辑 ]

hpstudio

交易区新帖推荐

不懂装懂的傻B~~~~

高射炮打蚊子

原帖由 hpstudio 于 2009-10-8 15:32 发表
不懂装懂的傻B~~~~

[s:6] 你才是个十足的傻B。

北京欢迎

原帖由 叶荣玉 于 2009-10-8 15:16 发表
请注意——————只对朋友 说！！！！！！！！！！！！非请的走开

[s:6] [s:6] [s:6] 在摩晶振之前，，，一定要先看清原机上的晶振标称是怎样的。

例如，日产CD机大部分都是16.9344的，但只有两只脚。而温补 ...

谁请你了？自己说不来了又厚着脸皮回来的，你才应该走开。

fjwe

原帖由 高射炮打蚊子 于 2009-10-8 15:46 发表
[s:6] 你才是个十足的傻B。

帮顶[s:13] [s:41]

BOYO

原帖由 北京欢迎 于 2009-10-8 13:00 发表
CD的晶振还有标准？你定的？

这位老兄紧跟老叶，有何企图[s:29] [s:29]

北京欢迎

我们有仇。

正和正

很好。学习了、这个贴很好。我顶

叶荣玉

原帖由 正和正 于 2009-10-8 16:14 发表
很好。学习了、这个贴很好。我顶

[s:21] [s:21] 小把戏而已！！！！！[s:97]

叶荣玉

再转一帖）————————仅供参考！！！

        温补型晶振的音响试听报告



              我的CD用的是天龙的中端机DCD-910. 原机的DSP和数字滤波用的是同一个二脚晶振16.9344MHz.


       我把这个二脚普通晶振换成温补(TCXO)16.9344MHZ的有源四脚钟振!首先设计好钟振的供电线路,用的是7805稳压,电路很简单,单独用一个小变压器供电.TCXO四个脚中,一个是接地,一个信号输出,一个接+5V稳压电源,VCON空!TCXO和稳压电源单独在一块小电路板上!把CD机原晶振拆下,再把晶振旁的两个小电容一并拆下,最后把TCXO的信号输出脚焊到原晶振中与DSP和数字滤集成块的公共端!把新加进去的小电路板和小变压器固定于CD机内,至此大功告成! 插上CD机和功放电源!打开功放,按CD机电源开关!放入《淡水小镇原声碟》，随着机内轻微的碟转声,显示屏上出现跳动的数字---一切顺利!当蔡琴这张碟子的第一首歌曲的钢琴前奏声从音箱中传出来的时候,令人大吃一惊!那钢琴声仿佛一颗颗水珠,粒粒可数,直扣心弦!蔡琴就像坐在眼前唱歌一样,口型变化一清二楚!吐气的尾音必现无遗!至此笔者终于体会到了TCXO的利害!真是不得不折服!第六首《月光小夜曲》，最后半段蔡琴的清唱声中，有一只青蛙在右下角发出了十声蛙叫，没有TCXO之前，在已经摩了CD机的情况也只听到过八声蛙叫，这会竟然听到了十声

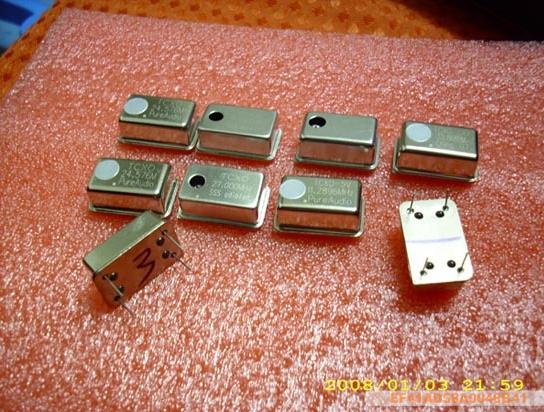

TCXO(33.8688MHz 16.9344MHz 11.2896MHz 27.000MHz等)作为一中高精度的时钟元器件，它内置温度传感器可以周期性检测器件温度而产生内部负载电容，以实现0.5~2.5ppm的精度．保证时间精确，它作为一个严格控制的时钟源，以维持短期和长期的时间精确和稳定性 ．

使用TCXO后将全面提升音质，明显感觉到高低音的延伸，高音更加透明无暇，中频清晰入耳，低频结实有力，音场明显开阔,东听！

[ 本帖最后由 叶荣玉 于 2009-10-8 17:05 编辑 ]

samurai371

[s:41] [s:41]
