116寸自定义尺寸2.35：1超宽弧形仿美视画框屏幕设计制作

zhongshounan

[s:21] [s:21] [s:21] [s:21
什么都不说
等看结果

爱音乐的女孩

交易区新帖推荐

我女儿看到了经常问我是不是游乐园啊。A版，我就在这幅画的旁边。。。。。。

amingdvd2002

原帖由 爱音乐的女孩 于 2009-11-22 19:54 发表
我女儿看到了经常问我是不是游乐园啊。A版，我就在这幅画的旁边。。。。。。

是啊，大屏幕看，就像是一扇看得见风景的窗户

amingdvd2002

千辛万苦、费尽周折，终于弧形幕布制作安装完成，今天上墙了。

先说一下费用：
材料费2张九夹板，一些木料：约200元
人工费：2个木工日，2个油漆工日：400元
其他一些油漆辅料费运输费：100元

总计700元

amingdvd2002

整体感觉还是相当的不错的，弧形是刚刚的，30：1的矢高比。

最后的几天工序：批腻子，刷涂料，围边框，周末可以搞定。待会上图

amingdvd2002

交易区新帖推荐

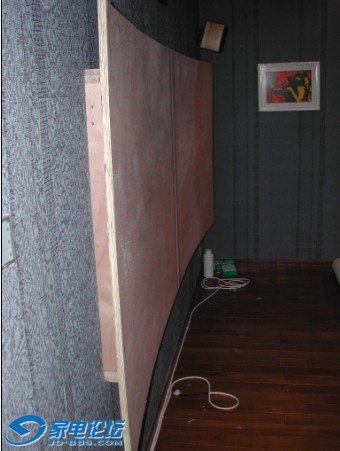

侧面实样图

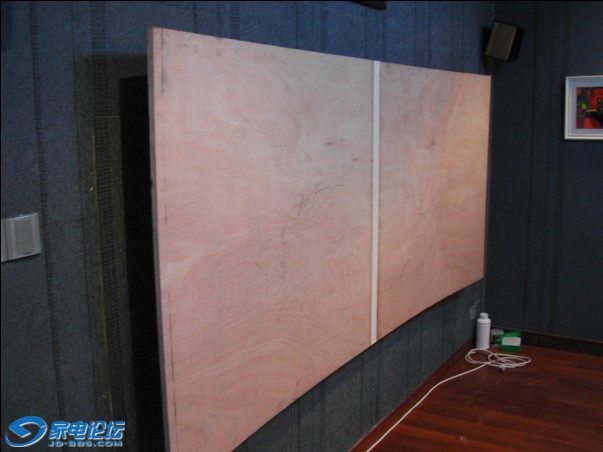

                                                        弧度显示

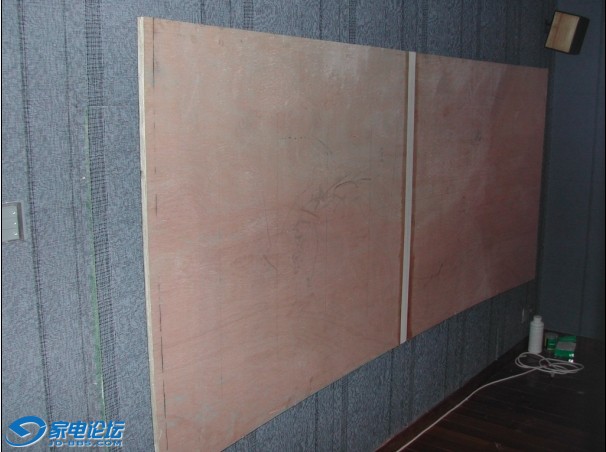

正面效果






中部接缝处用胶水粘，用过装修用绷带处理

[ 本帖最后由 amingdvd2002 于 2009-11-25 17:38 编辑 ]

非常Jiss

超级强[s:20] [s:20] [s:20] ，DIY第一屏！！！[s:8] [s:8] [s:8]

非常Jiss

快快刷成白色，背和侧墙贴上现在市场上有买的纯黑色绒面墙布会很漂亮很漂亮！！！！！

amingdvd2002

JISS兄弟，背景墙面就这样，不搞了，刷成白色会效果出来，外框准备用秦淮老兄的5CM线条包裹黑色绒布制作。

舒口气的时候不远了。哈哈哈

到时候屏摄，一切都可以说明问题了，聚焦问题。。。

amingdvd2002

心情比较急，于是立刻开启投影机，挑了部画面比较亮的CG动画“虫虫总动员”，2.35：1的画面，看看边缘聚焦问题。

整个画面还算正常，没有突兀的感觉，可能画面小于120寸，因此弧形幕和普通幕在视觉上大致相同，因此NOTHING版主  关于在大于150寸的时候采用弧形幕比较适合   是比较对的。

[ 本帖最后由 amingdvd2002 于 2009-11-25 21:48 编辑 ]

amingdvd2002

我的画面是2.72米*1.16米


对于大家比较关心的画面边缘聚焦问题，由于摄影技术不好，拍不出边缘画面，但实际用尺量了一下，左右垂直边各小了2厘米，即2.72米的画面在宽度方向小了2*2厘米。（图片中的尺寸是用截图工具做示意）


画面边缘角处，变形还是相对比较明显，也是在最外角处小了2厘米。


但在近116寸画面下，边缘聚焦偏位在2厘米还是比较小的，因此在整个观看过程中如果不注意看还是不易发觉，其实垂直向也会有类似三角形变形问题，但这个问题刚好能被PJ的梯形校正能弥补，于是垂直向略增加了约6个梯形校正增益值。

其实做到这个地步并不是视觉上有如何大的改观，关键是一种心理上的成就感和满足感，因为如同巨幅立体画悬浮在墙面上，那是一种艺术的享受，一种如诗人画家般在完成一件作品时候的成就和满足。

[ 本帖最后由 amingdvd2002 于 2009-11-25 22:00 编辑 ]

amingdvd2002

周6可以全部完工，届时将用屏射来和大家一起分享我的快乐。

金成舞

等看版主结果！[s:20]

amingdvd2002

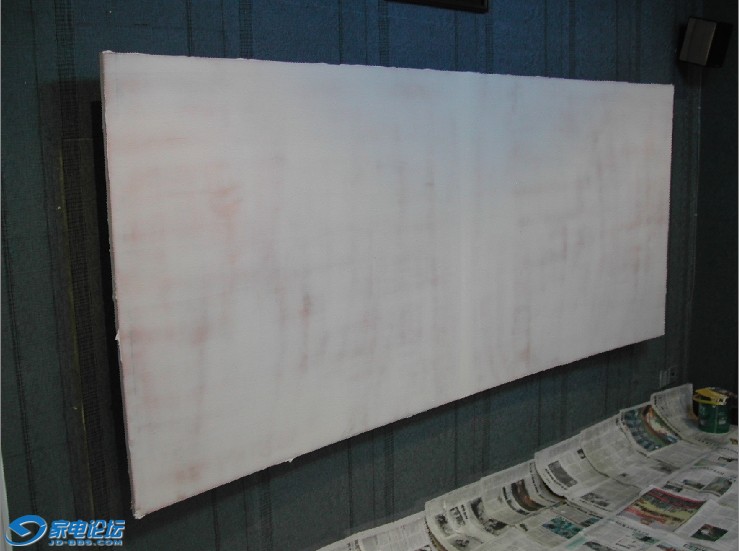

第一层腻子。

jixiao

明天周五，后天周六~ 等了。
就喜欢这种DIY的。
