116寸自定义尺寸2.35：1超宽弧形仿美视画框屏幕设计制作

amingdvd2002

原先自制2.35：1的超宽屏幕历经构思、对比、设计、施工，从第一次200元制作夹板式上墙超宽屏幕，到第二次房间改造直接上墙涂装更加宽的超宽屏幕，在视觉效果上得到了一次又一次的飞跃。但随后出现的问题也越来越多，首先是自己动手水平一定不如专业装修人员，然后是一些最简单的物理原理如热胀冷缩等忽略，再加上季节性因素，导致了幕布一个又一个的缺陷，这次为了迎接系统的更新换代，于是决定将幕布做第三次修改，当然不是自己制作，而是自己设计构想，请搞装修的专业施工人员代工。

灵感源于：大蜢兄的自制弧形构思&秦淮兄自制美视画框方法，因此感谢这2位提供灵感的朋友！

下面先把裂缝和不平整情况曝光一下：
裂纹：主要是批3道腻子间隔时间时间太短，一般是隔天批1道，心急，就在半天里全部批好，导致。。。
不平整：由于原来墙面就不太平整，这个问题一开始也不发觉，在白炽灯光下一下子看不出，有次打开绿色节能灯，一看吓一跳，原来这么坑坑洼洼的，虽然不影响观看，但直知道了这个现象，心里就。。。

[ 本帖最后由 amingdvd2002 于 2009-12-6 15:19 编辑 ]

amingdvd2002

交易区新帖推荐

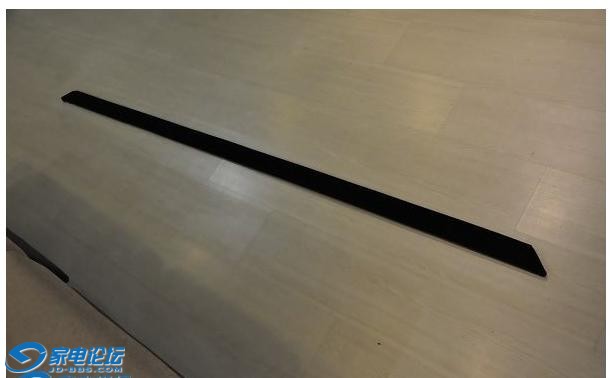

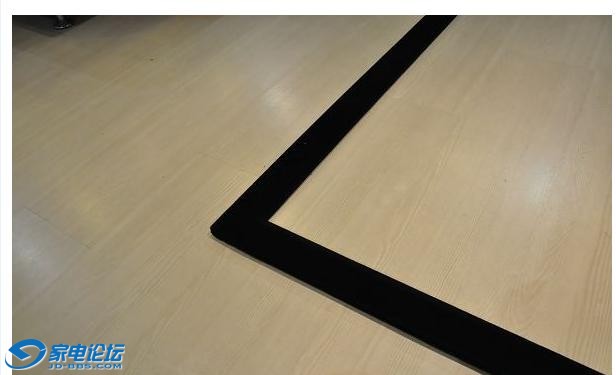

这个方法简单，效果也不差[s:20]
原帖;http://www.jd-bbs.com/viewthread.php?tid=2045376&;highlight=%2B%C7%D8%BB%B4%D6%AE%C9%F9

[ 本帖最后由 amingdvd2002 于 2009-10-5 13:04 编辑 ]

amingdvd2002

关于弧形幕布的特点是能使得光的反射聚集，使得在观看各个位置的观看角度达到最佳。

但成品弧形幕布价格不是一般人所能承受，因此大草蜢兄的这个图片又启示了一下，知道了原理，自己做，不难。

对于弧形的弧度，一般是按照是矢高比来确定的，即长度：弧形高度=20：1，但考虑到弧形幕布需要投影机配置变形镜头，但价格也不是能接受的，因此在弧形的弧度上做了一下改动，按照实际的长度，将弧度改为30：1。

自己通过CAD做了一下绘图，最终的弧度半径图上测量为13米

[ 本帖最后由 amingdvd2002 于 2009-10-5 15:25 编辑 ]

舒费

直播吗？！[s:20] [s:20] [s:20]

amingdvd2002

整个设计是初步想法，可能有不当之处，有类似经验的大侠指点[s:45]

amingdvd2002

交易区新帖推荐

可能图片一些说明看不清，因此将构思用文字表达一下：

1、弧形投影面：弧度半径如上按矢高比30：1，投影净尺寸为2.72*1.16米，外框用8厘米的黑框，因此这个面板的实际尺寸为2.88*1.32米（实际弧度比长度略大了8MM），材料拟用TK版，表面用腻子批好，再涂刷亚光白色乳胶漆。（材料可能不合理，不知道哪个材料不用接缝的，因为担心时间久了接缝处会出现裂缝）

2、加固框架：打算为挂墙，因此需要打造一个弧形固定内框架，内框架的实际尺寸小于投影面积，这样的效果类似幕布是悬浮于墙面上的。弧形固定版采用3道美工板按照半径弧度放样后给出的弧度形状，将投影面板直接固定就可以形成标准的弧度。弧形框架后直接用9道竖向的5*5CM方木固定，并以此直接固定在墙壁上。

至于弧形幕布不用变形镜头，到底有无影响或影响多大，等制作完成后一切就有答案了，小的影响如无法正常投满整个画面，但只是直角边极小块面积等，还是能接受的，况且已经将弧度减少了近30%。

[ 本帖最后由 amingdvd2002 于 2009-10-5 18:12 编辑 ]

lemontreeqd

顶啊

night_jia

A版，我觉得你当了斑竹之后，AV战斗力直线上升，已经达到了超级赛亚人的级别！太强大了。:victory:

amingdvd2002

原帖由 night_jia 于 2009-10-5 20:17 发表
A版，我觉得你当了斑竹之后，AV战斗力直线上升，已经达到了超级赛亚人的级别！太强大了。:victory:

夸奖了，呵呵。我主要是做些具有亲和力的大众事情。这个设想设计还停留在构思阶段，面板选用还在考虑，我是做市政建设的，有几个建设工地，因此这次的设计完成后，节后立即叫装修工程队施工，也不会慢的，估计月底前能安装就位。如果成功，有兴趣的朋友可以按照这个方法做，当然由于房间尺寸不同，一些计算会不一样的，有问题的朋友可以再帖子里提问，我会解答，至于如何计算，不会CAD的朋友，我也可以代劳，呵呵！

PS：大草蜢兄的那张照片怎么找不到了，我还记得回复截图过，是好像外国烧友自制的弧形幕布制作过程，找的到的朋友麻烦找一下哦:loveliness:

amingdvd2002

这个东西估计成本也不会高，材料费估计在300元内，包括油漆，人工费估计200元，500元的成本吧。[s:6]

米奇大大

搬上小凳学习

双音道

等大作出现。

门徒

厉害！会者不难，难者不会~~

秦淮之声

顶一个，呵呵

改天需要弧形幕布的时候找A版帮忙了

amingdvd2002

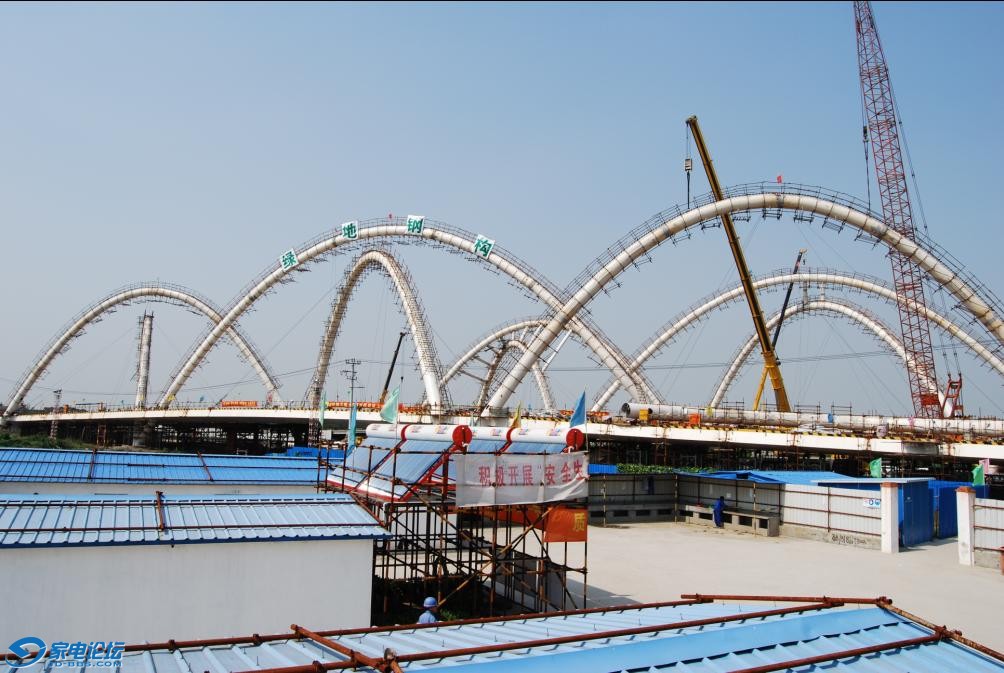

看着自己今年的市政工程年底就要完工了，不知道自己的系统合适就位了。。。

[ 本帖最后由 amingdvd2002 于 2009-10-6 18:19 编辑 ]
