欧姆 胆艺劳模 积分7385 金币40  铜板7345  卖家积分0  买家积分0  卖家好评0  买家好评0  技术积分35  注册时间2006-10-31 个人空间 发短消息 加为好友 当前离线	36# 大 中 小 发表于 2008-4-23 17:56  只看该作者 胆艺轩交易平台，免费开店，欢迎注册加入！ 电子分频的测试结果检测电子分频没有问题后，先对电子分频进行了测试，实际测试从1挡到11档的结果如下：[s:38] 附件 电子分频频响.JPG (237.5 KB) 2008-4-23 17:56 在音乐里流浪，寻找自由的灵魂。。。。。。
[url=http://wpa.qq.com/msgrd?V=1&Uin=22467995&Site=胆艺轩[Tubebbs]论坛集群&Menu=yes][/url] UID102139 帖子5632 精华15 积分7385 金币40  阅读权限100 在线时间3760 小时 注册时间2006-10-31 最后登录2009-8-31 查看详细资料	引用 使用道具 报告 回复 TOP

欧姆 胆艺劳模 积分7385 金币40  铜板7345  卖家积分0  买家积分0  卖家好评0  买家好评0  技术积分35  注册时间2006-10-31 个人空间 发短消息 加为好友 当前离线	37# 大 中 小 发表于 2008-4-23 17:59  只看该作者 胆艺轩交易平台，免费开店，欢迎注册加入！ 障板的测试频响之后对障板上的3001和YH10-4进行了频响测试，分频点选在了800Hz附近，测试别结果如下： 附件 整体频响.JPG (186.8 KB) 2008-4-23 17:59 在音乐里流浪，寻找自由的灵魂。。。。。。
[url=http://wpa.qq.com/msgrd?V=1&Uin=22467995&Site=胆艺轩[Tubebbs]论坛集群&Menu=yes][/url] UID102139 帖子5632 精华15 积分7385 金币40  阅读权限100 在线时间3760 小时 注册时间2006-10-31 最后登录2009-8-31 查看详细资料	引用 使用道具 报告 回复 TOP

kjw

交易区新帖推荐

原帖由 风吹柳花 于 2009-8-31 23:08 发表


就是完全不加分频器你只把功放的低音钮衰减下直通10-4，开到你害怕的音量都应该不会有那种现象。

是否音圈有擦圈现象???:Q :Q

sunrong

原帖由 风吹柳花 于 2009-8-31 23:01 发表


当然不是越低越好，总有限度。

但10-4家用环境下不做任何改造下到7、800是肯定没有问题的。

7-800这段是没有问题，问题是如果用6db -3db交叉，截止频率还要低一些，虽然7-800以下的能量逐渐减退，但毕竟还是存在，所以失真也会存在，只是音量越大，失真越多。

kjw

原帖由 sunrong 于 2009-8-31 23:13 发表
7-800这段是没有问题，问题是如果用6db -3db交叉，截止频率还要低一些，虽然7-800以下的能量逐渐减退，但毕竟还是存在，所以失真也会存在，只是音量越大，失真越多。

正解[s:20] [s:20] 就是在大音量和动态时出现号角失真

风吹柳花

原帖由 sunrong 于 2009-8-31 23:13 发表
7-800这段是没有问题，问题是如果用6db -3db交叉，截止频率还要低一些，虽然7-800以下的能量逐渐减退，但毕竟还是存在，所以失真也会存在，只是音量越大，失真越多。

其他单元不敢说，这只单元即使用-6db/otc分在800也没什么问题。

你看我叫老孔怎么用功放直接推这单元试的。

这单元的毛病在于机械机构配合的问题，磁钢与振膜组件没有明确精准的定位配合，装配式靠手工感知，如果当初螺丝未紧固到位，时间一长有外力强冲击很多都位移，需要重新做调整。

风吹柳花

交易区新帖推荐

原帖由 kjw 于 2009-8-31 23:12 发表

是否音圈有擦圈现象???:Q :Q

几乎可以肯定，你试试再说。

kjw

原帖由 风吹柳花 于 2009-8-31 23:24 发表


其他单元不敢说，这只单元即使用-6db/otc分在800也没什么问题。

你看我叫老孔怎么用功放直接推这单元试的。

这单元的毛病在于机械机构配合的问题，磁钢与振膜组件没有明确精准的定位配合，装配式靠手工感知 ...

可能机械装配上有问题.调整试一下:victory: :victory:

sunrong

而且音圈与磁钢之间还要加垫片，目的增大音膜的活动量。

风吹柳花

原帖由 kjw 于 2009-8-31 23:16 发表
正解[s:20] [s:20] 就是在大音量和动态时出现号角失真

给号角大量的截止频率以下的信号会有问题，但这跟驱动器失真要区别开来对待。

你用短喉号角会表现得明显一些。

kjw

如能找到音圈擦圈原因.分频点还是建立在8---9百赫.这样中频解晰度更好

风吹柳花

原帖由 sunrong 于 2009-8-31 23:28 发表
而且音圈与磁钢之间还要加垫片，目的增大音膜的活动量。

频率越低振幅当然会越大。你可能没拆过10-4，这是一只3寸膜的驱动器，音圈往磁钢方向推2mm都不会有阻碍，倒是往压缩相位拴方向只有1mm左右的气隙，不过足够了。

谭工

看到前面公布的“老南京”测试曲线，[s:18] 落后的东西有玩的价值吗:[s:29]

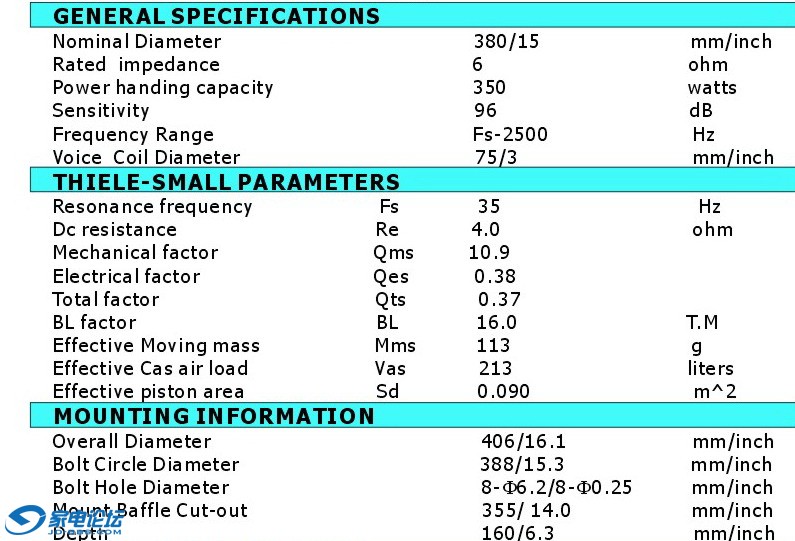

下面是我们采用最新JBL原厂纸盆开发的15"和75芯驱动器。

风吹柳花

原帖由 kjw 于 2009-8-31 23:34 发表
如能找到音圈擦圈原因.分频点还是建立在8---9百赫.这样中频解晰度更好

拧开中间的4颗六角螺丝，拿掉压缩喉管，用手轻按振膜就能感知有无擦圈。再松开外侧的内六角螺丝，调整，紧固时必须对称地逐步地上紧，一上来就上紧一颗绝对完蛋。

风吹柳花

原帖由 谭工 于 2009-8-31 23:42 发表
看到前面公布的“老南京”测试曲线，[s:18] 落后的东西有玩的价值吗:[s:29]
下面是我们采用最新JBL原厂纸盆开发的15"和75芯驱动器。

你也好意思说[s:14]

你看看人家曲线的采样密度，你看看你贴的，这只能糊弄点看热闹的。

你要再公开下你75芯的价钱，就更好玩了[s:14]

风吹柳花

原帖由 谭工 于 2009-8-31 23:42 发表
看到前面公布的“老南京”测试曲线，[s:18] 落后的东西有玩的价值吗:[s:29]
下面是我们采用最新JBL原厂纸盆开发的15"和75芯驱动器。

而且，显而易见，你的所谓先进的75芯驱动器，就算在2k~15K段，我看到明显超过5dB的起伏，1K~15K更超过8dB[s:6] [s:6] [s:6] [s:6]

你这貌似平滑的曲线采样间隔是多少?不会都平滑掉了吧

谭工，你真好意思这么说啊，俺也算佩服你了[s:18]

[ 本帖最后由 风吹柳花 于 2009-8-31 23:58 编辑 ]
