揭秘真相 “LED电视”时代并没有到来

jiadianren

http://tech.QQ.com　 2009年07月21日11:00 　 万维家电网　 张良钰　 我要评论(0)
引言
随着消费者对环保、超薄、高画质等要求不断提高，LED背光源液晶电视凭借其在节能、环保和色彩表现等方面的绝对优势成为2009年平板发展的新趋势。
时下LED俨然成为了液晶电视市场的热门词汇，LED背光灯也因其自身广色域、高对比度、超长寿命以及更为环保的诸多特性成为了下一代液晶电视的重要发展方向。然而到底LED与液晶电视之间到底有怎样的联系呢？LED光源的电视到底是不是液晶电视？什么才是真正的LED电视？

拒绝文字游戏 LED也属液晶电视

这就是一些品牌对它的全新液晶电视产品线所采取的战术，用LED点亮屏幕。在它网站上的平面广告中，也将这一新产品系列简单地称为“LED电视”。但它们可不是真正的LED电视。因为这种所谓的“LED电视”和真正严格意义上的LED直接成像电视还是有着很大的不同。这里的“LED电视”本质上仍然是液晶电视，只是将液晶电视的背光源换成了光学特性更好的LED光源。这样称呼它们的目的在于，将一种照明技术名称套用在当前已有的“冷阴极荧光灯管”液晶电视产品线，让它显得似乎很不同。
无论是否有效，放弃“LCD”这一缩写的决策是明智的营销手段。总之，“LED”是个时髦的缩写，是一个新兴且可能是革命性的照明光源技术，风靡一时。 就好像“高清电视HDTV”和“数字”这类词汇一样，在它们时兴的时代让人心动。
但它同样迷惑消费者。业内人士透露，在最近一次逛电视零售店的时候，他听到不少朋友询问他们看的是哪种电视。有人说他们看的不是液晶电视或等离子电视，而是LED电视。 更准确地说，它只是一个以LED为背光源的更昂贵的液晶电视，并不是真正的LED电视。况且，目前LED背光液晶电视的价格可以是标准液晶电视或等离子电视价格的两倍。
什么是LED电视？
真正的LED电视，应该是用LED直接成像的。彩色的LED显示屏用R/G/B三个LED管组成一个像素点，通过控制每一个像素点的亮于灭，来实现图像的显示。其成像的原理和同样是主动发光的等离子非常相似。而目前所谓的LED电视只是使用LED照亮屏幕的LCD液晶电视。它可以有两个方式达到这一目的：将显示屏的整个背面换成LED（所谓“直下背光”），或在周边放上LED（所谓“侧光”）。这两个技术的使用，使电视耗能低于等离子电视和使用荧光管的液晶电视。
点评：目前市面上的LED背光源电视，均属于液晶电视范畴，不是真正意义上的“LED电视”，因为都是采用液晶面板成像，只是背光源更换成了LED背光。因此消费者在购买时别被厂商的宣传蒙蔽了双眼，要在根本上明白二者的定义。心知肚明，谁也就骗不了您了。

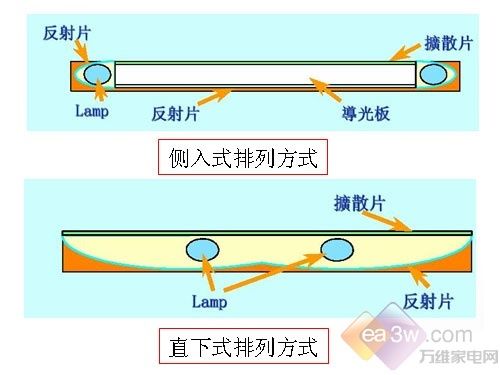

按照背光源入射位置划分：
LED背光模块依光源入射位置分为直下式与侧入式两大类，大致可分为直下式RGB-LED、直下式白光LED、侧光式白光LED、侧光式RGB-LED等。
在较大尺寸下，侧光式背光源的发光均匀性和发光亮度都受到限制，导光板的重量和成本也随尺寸的增大而有很大的增加。与之相比，直下式背光源工艺简单，不需要导光板，其技术关键在于色彩和亮度均匀性，是目前大尺寸液晶电视背光源研究开发的主流。
·直下式LED
直下式背光源工艺简单，不需要导光板，LED阵列置于灯箱底部，从LED发出的光经过底面和侧面反射，再通过表面的扩散板和光学模组均匀射出。

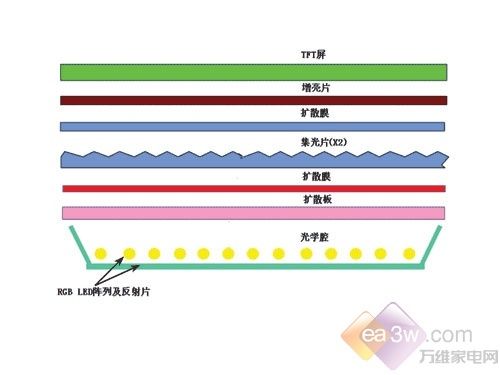

直下式LED背光示意图

直下式背光源的厚度由灯箱底部和散射板的距离决定，通常厚度越厚，背光源的光均匀性就越好。在背光源较薄的情况下，色彩和亮度均匀性就成了直下式背光源的技术关键。

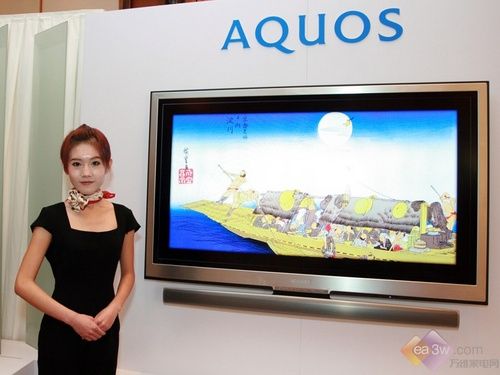

采用直下式LED背光源的夏普XS1系列液晶电视

LED灯的光场分布类型对背光源的色彩和亮度均匀性起着重要作用，目前背光源所用L ED 灯通常有朗伯型和边发射型两种，由于边发射型L ED 更有利于背光源的光均匀性，直下式背光源大都采用边发射型LED。但是大角度边发射LED由于其中间光强偏低，易造成暗斑，影响背光源的均匀性。
·侧光式LED
侧光式背光模块即将点状光源设置在经过特殊设计的导光板侧边作为背光源，使用LED颗数较少。而因光源置于导光板侧边，LED受颗数及亮度限制，仍需将光均匀分散整个平面上时，会形成当面板面积越大，光源辉度运用越有限。

因LED背光源放在产品的侧面，因此后面只需要添加导光板就可以液晶产品的外观厚度可以做到很薄，比如三星最新推出的6000/7000/8000系列LED就是采用侧光式背光模块，使其厚度仅为2.99CM。侧光式白光LED背光液晶电视具轻薄、结构简单等优势边光式背光一般可做的很薄，但光源的光利用率较小，且越薄利用率越小，最大约50% 。

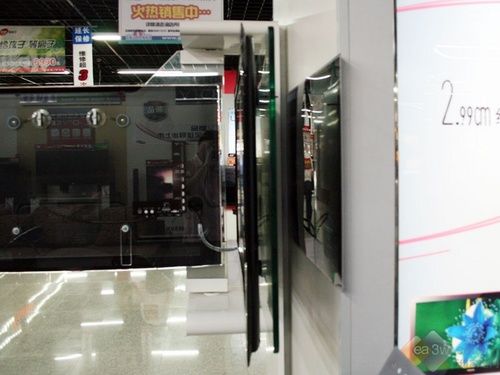

采用侧光式LED背光源的液晶电视，机身能很薄

侧光式LED产品因是由点光源组成线光源，而非由点光源分布至TV用LCD面板整个面积，故无法作到区域控制功能，不能分区控制不仅是对动态对比值及动态影像画质提升没有帮助，更为重要的产品无法实现产品的节能，即使实现的节能也是通过减少LED灯的数量或采用低功耗LED灯来达到节能的目的。
点评：与传统LCD光源组件和投射原理相比，LED侧光源由机身两侧发出光源，通过内置的高透光率的导光板的作用，使光线投射到面板上。限制LCD厚度最大的就是荧光灯的厚度，侧光源位于两侧的投射位置，使得其并不占据电视厚度的空间。
与侧光源相比，LED背光源的优势在于能够动态控制背光灯，这样在表现某些黑暗场景的图像时，只需要调整必要的背光灯区域(在画面上表现为黑色或较暗的部分)的局部灯光，即能向您展现出明暗对比自然的高品质图像效果。另外，通过红、绿、蓝三色 LED背光灯扩大色域表现范围，同时将屏幕漏光控制在较低限度，提供丰富的黑色表现力，有效地降低能耗。因此，技术上各有优势。通过不同的取舍，可以达到不同的产品诉求。
LED背光液晶电视的优势
优势一：色域广

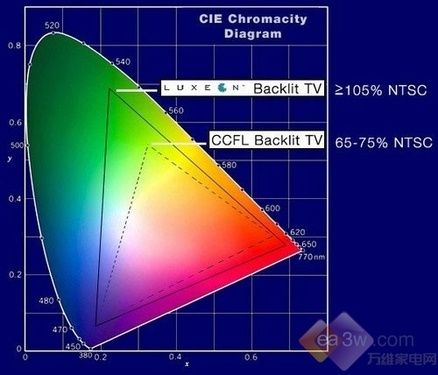

LED电视色域示意图

CCFL (冷阴极灯管) 背光源是激发荧光粉发光的，其发光光谱中杂余成分较多，色纯度低，导致其色域小，通常只有NTSC的70 %左右。而LED的发光光谱窄，色纯度好，用三基色LED混光的背光源具有很大的色域和优秀的色彩还原性，通过选择合适三基色，可以达到NTSC 的105 %以上，比传统CCFL背光源的色域扩展了大约50 %。
·优势二：寿命更长
一般来说，LED背光源的使用寿命要比CCFL更长一些。不同CCFL的额定使用寿命(半亮)在8，000~100，000小时之间，而LED背光源则可以达到CCFL的两倍左右。而且为了增强性能而采用了改进设计的CCFL背光的使用寿命还会更低一些。

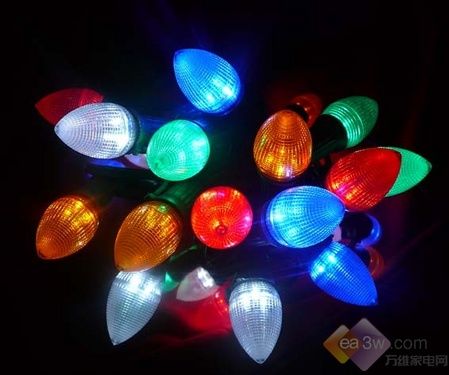

LED背光源使用寿命要比CCFL更长

此外，由于电路设计方面的原因，采用LED背光源的LCD的体积还有望更加小巧，而且电路设计的成本也将大大降低。
·优势三：环保节能
在以CCLF冷阴极荧光灯作为背光源的LCD中，其所不能缺少的一个主要元素就是汞，也就是大家所熟悉的水银，而这种元素无疑是对人体有害的。
虽然目前厂商方面已经尽力在降低荧光管中的汞含量，但是完全无汞的荧光管会带来一些新的技术问题，暂时看到不到实现的前景。而反现LED背光源，其优势在于完全不含汞，符合绿色环保的时尚。

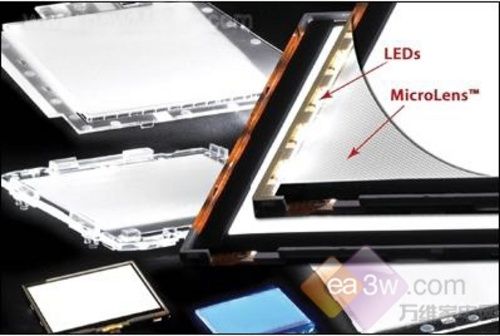

LED将光结合到光导板的效率比CCFL更高

LED背光源非常节电。其功耗要比CCFL冷阴极背光灯更低一些。LED内部驱动电压远低于CCFL，功耗和安全性均好于CCFL（CCFL交流电压要求相对较高，启动时达到1，500~1，600 Vac，然后稳定至700或800Vac），而LED只需要在12~24Vdc或更低电压下就能工作。
另外，虽然CCFL的发光效率并不比LED逊色，但是由于CCFL是散射光，在发光过程中浪费了大量的光，这样一来，反而显得LED光的效率更高。而由于效率更高，可以减少采用LED灯的数量，其设计可以更加合理，也减少了露光的麻烦。
·优势四：超薄外观
液晶电视若要作到超薄，其中有2个主要决定因素，分别为背光模块与电源基板厚度，然因背光模块整个面积与液晶面板相似，而电源基板仅占液晶电视部分面积，换句话说，液晶电视最薄部分的厚度，与背光模块有很大的关系。

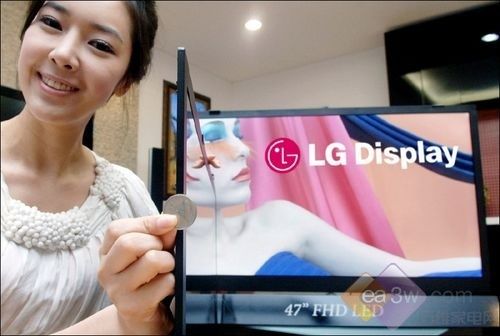

最新LED液晶厚仅5.9毫米

LED背光源中的侧光式LED应用在电视用LCD背光模块，其厚度皆较CCFL型直下式及侧光式、及LED直下式还薄，以三星电子40英寸、厚度10mm TV用LCD面板而言，其背光模块厚度仅约5mm。
以侧光式CCFL型背光模块而言，因CCFL灯管直径较LED封装后的厚度还高，故侧光式LED背光的LCD面板厚度能作到比CCFL侧光型还薄。
LED液晶电视是否比等离子电视的图像效果好？
有意思的是，我从来没有听到过业内人士有这样的评价。他们最多指出，在深黑色和色彩饱和度的表现方面，LED液晶电视的出现使等离子电视不再有优势。隐含的意思是，比普通液晶电视优秀，但并未超过等离子电视。然而等离子电视在价格方面的优势相比LED液晶电视明显。
如果想要一个LED的液晶电视，是否应该购买使用背光技术的电视？
事情并不是那么简单。 LED背光电视仅仅使用了大约1000根LED。而且，这些LED需要以规模较大的群体为单位进行调节，因为逐一控制LED的成本十分昂贵。因此当您关闭或调节一组LED时，您也可能将电视显示屏上周边应该发亮的场景也调黑了。如果您减少调节量，那么相关的黑色区域将比图像上其他没有被亮色包围的黑色要浅。
理论上讲，您可以增加LED数量，因此每一条LED仅照亮液晶显示屏上200万像素上的一个像素。如果这样，您可以扔掉液晶显示屏，因为您实际上已经创造了一个LED电视----就好像时代广场上的巨型LED广告牌 一样。
电视新时代来临，价格仍是拦路虎
如今的电视市场竞争日益激烈，液晶电视的市场竞争已经达到白热化的阶段，差异化竞争成为企业全新的发展战略。LED电视由于自身功能的优势，将成为未来电视发展的新方向，因此，无论是国内厂商还是合资品牌，无不大力发展LED产品。

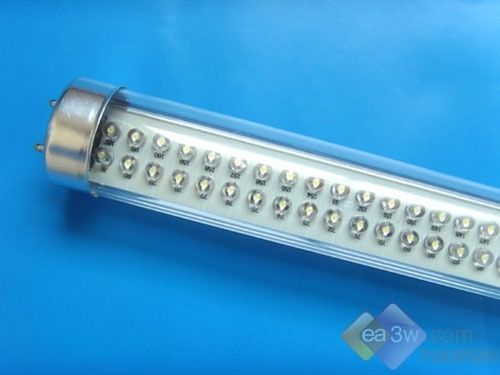

LED光源

在CES展上LED产品如此大规模的出现，已经很好的证明了企业的发展战略。
据了解，今年包括LG、东芝、日立、长虹等品牌都会陆续推出高端LED电视产品，LED技术已成为屏幕全高清化、机身超薄化、倍速驱动技术之后，电视机产业的又一大发展趋势，相信电视市场的LED时代即将来临。
不过，目前LED的生产较高，而且白光LED器件被几大厂商垄断，产量也无法上去，因此价格偏高，购买时机并未成熟。相信等LED背光电视机大量普及的时候，价格会比现在降低不少，到那时候再出手才是明智之举。

dw0425

恩!目前对LED背光电视只看不买!!

yekai

这个知识普及不错！

linshu318

原来如此，是LED背光的LCD，不是真正的LED，商家真够阴险的

homejd

LED 背光替代CCFL作背光价格太高，目前LED的问题主要是发光源的散热问题，用在散热材料上的费用很贵。

雨轩

LZ转这篇文章的用意很明显，也就是其套红的部分，说白了就是“LED电视不如等离子”。

类似的文章基本上是一个论点，也就是“它们可不是真正的LED电视。因为这种所谓的“LED电视”和真正严格意义上的LED直接成像电视还是有着很大的不同。”

实际上，文章的作者也说不清楚所谓“真正的LED电视”究竟在哪里！

文章中还提到“等离子电视在价格方面的优势相比LED液晶电视明显。”而实际上，等离子在价格和屏幕尺寸上都没有明显的优势！

[ 本帖最后由 雨轩 于 2009-7-24 11:42 编辑 ]

fff91

再加一句，所谓的高清数字一体机的时代也没来到[s:61]
而所谓的LED电视大家可能都看到过，就是屏幕很大，经常用来放字幕的，特别是体育场啊，或者大商厦门前那个很粗糙，粒子很大的有的就是LED电视[s:6]

[ 本帖最后由 fff91 于 2009-7-24 11:58 编辑 ]

雨轩

据说你们“神鸡教”准备把倭国本土的“数字一体神鸡”引进到中国来！

看来“神鸡”也准备跟着索尼、东芝、三星、LG这些厂商屁股后面赶赶潮流了？

另外“神鸡教”找了一圈，最后终于在北京站楼顶上找到了“真正的LED电视！”

dw0425

上文章一篇!正反双方都有个答案了!!哈哈哈!!
彩电厂商炒作概念 真正的LED电视尚需时日
2009-07-21 07:17:46 作者：1080P 来源： 浏览次数：0 网友评论 0 条
　　概念炒作在家电行业总是层出不穷，今年年初，部分品牌推出主打“LED电视”概念的新品。既然是新产品，其价格对普通消费者来讲自是高不可攀。但事实上，现在LED面板的生产技术远未成熟，世界上实现商业化生产的LED电视也是凤毛麟角，46英寸、52英寸这样的大尺寸产品更是处在实验室研究阶段。专家指出，目前的LED电视有偷换概念之嫌，LED电视真正成熟还有待时日。
　　市场现天价LED电视
　　自从2009年年初一些知名家电厂商在美国拉斯维加斯国际消费电子产品展(CES)上推出应用了LED技术的电视之后，这种体积比传统液晶电视更为轻薄、耗电量更低的“神奇”电视便迅速吸引了大众关注的目光。更加轻薄、更加亮丽的外观加上全新的理念，让看惯了普通平板电视的消费者对这种厚度只有两三厘米的电视新品趋之若鹜。但业内专家指出，目前LED面板的技术还未成熟，即使是掌握LED技术一些关键专利的日本企业也只能生产出小尺寸的产品，大尺寸的LED电视仍在研发阶段，大概到2015年LED电视产业链条才会真正成熟，所以消费者还需要耐心等待。
　　事情总是让人意外，美国CES展后几个月，国内家电市场迅速出现主打“LED电视”概念的新品。今年年初某国际品牌推出LED电视系列产品，其40英寸和46英寸入门级产品报价在1.5万－2.5万元。而该品牌高端液晶电视产品报价为8000元－1.1万元，两者之间的巨大差价让消费者有些难以承受。随后，一些并不擅长LED技术的国内厂商也通过技术转让等方式，纷纷仓促地将自己的LED电视推向市场，同样价格不菲。
　　当这种“天价”LED电视在市场上随处可见之时，很快遭到质疑。家电业内专家严厉地指出，目前市场上被冠以LED TV名字的电视并非真正的LED电视，这些所谓的LED电视只是采用部分LED技术对现有的液晶（LCD）　　电视的一种局部改良，不应该称为LED电视。
　　应为LED液晶电视
　　专家介绍，厂商的宣传有意无意地使公众忽略了LED背光源和LED面板的根本差别，将两种完全不同的概念加以混淆。事实上，目前国内市场销售的LED电视就是采用了LED背光源技术的LCD电视——虽然背光源换成LED技术，但所用面板还是液晶面板。而真正意义上的LED电视应该是采用LED面板的电视，只不过现在LED面板生产技术还不成熟，不能提供大尺寸LED屏幕供商业化使用。因此，真正的LED电视在市场的普及尚待时日。专家认为，现在市场上出现的LED电视其实是采用了LED背光源的液晶电视，称为LED液晶电视更为合适。
　　LED是英文Light Emitting Diode(发光二极管)的缩写，其基本结构是一块电子发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用。其优点包括：使用6－24V的低压电源，更安全；能耗低，比同样发光效果的白炽灯减少能耗80% ； 适用性强，可以制备成各种形状的器件；稳定性好，使用寿命可以达到10万小时；响应时间极短，以纳秒为计算单位，为普通白炽灯的毫秒级响应时间的百万分之一；对环境无污染，生产和使用过程中不会产生有害金属汞；颜色丰富，通过电流控制以及化学修饰方法，实现红、黄、绿、蓝、橙多色发光。由于技术尚处于研发阶段，LED目前还存在着一些不足，比如在目前的工艺水平下，LED的制造成本比较高，因此应用这种技术的产品价格普遍比较昂贵；而在应用到多种颜色显示过程中，控制电路的设计和应用也会比较复杂。
　　液晶电视也叫LCD电视，其使用一种叫做冷阴极萤光灯管（CCFL）的发光管作为光源，照射被分别置于两片特殊玻璃中间的无数个液晶晶体形成的液晶面板，呈现出五颜六色的图像效果的显示屏幕。当电视显示图像时，CCFL必须进入工作状态，所以普通液晶电视在现实“黑颜色”时，只能以“灰”代替，因此整体画面效果受到影响，整个画面的色域也会因此受到限制。如果以LED背光源替换CCFL作为液晶电视的背光灯，不仅可以弥补它的许多缺点，还能使整个电视显示性能提升一个档次。一方面，LED能够通过更为灵活的体积设计，形成液晶电视背面更好的照明布局，可以显示出真正的黑色，不仅能提高显示效果和画面对比度，而且大幅度降低液晶电视的整体能耗(40英寸LED液晶电视的能耗只有140瓦，比同尺寸LCD液晶电视的能耗低50%以上)。此外，低电压的应用，不仅增加电视使用寿命，而且大幅度减少由此产生的电路损耗。
　　因此，用LED作为液晶电视的背光源，可以在相当程度上提升现有液晶电视的性能。目前，市场上的LED电视是应用LED背光源的改良产品，但其成像原理、工作状态以及所使用的大部分零件都与普通的LCD液晶电视别无两样。
　　真正的LED电视尚需时日
　　目前，市场上的LED电视采用的是白光LED和RGB LED两种背光源技术。前者只是简单地将背光灯进行更替，技术水平相对简单，成本更为低廉；后者则是利用LED可以通过改变电流和化学装饰来实现多种颜色的显示效果的原理，已经被一些品牌应用在新品液晶电视上，通过在屏幕后面内置多组RGB LED，将屏幕进行区域性划分控制，实现更真实、更清晰、层次更分明的画面效果。
　　尽管如此，这些应用了LED技术的液晶电视都还不是真正的LED电视。业内专家表示，真正的LED电视完全抛弃了液晶面板，用LED取代发光的液晶单位，整个电视屏幕将由成千上万个超小型LED组成，这些微小的LED统一由一个功能超级强大的芯片通过复杂的电路来控制，根据信号传输的数字信息，实现各种复杂的图像效果的呈现。
　　到那时候，真正LED电视将搭载着生物发电技术、无线传输技术、可折叠技术等优势，以一种前所未有的方式改变人们的生活。
　　现在LED面板的生产技术远未成熟，世界上实现商业化生产的LED电视也是凤毛麟角，46英寸、52英寸这样的大尺寸产品更是处在实验室研究阶段。专家指出，目前的LED电视有偷换概念之嫌，LED电视真正成熟还有待时日。

fff91

原帖由 雨轩 于 2009-7-24 12:16 发表
据说你们“神鸡教”准备把倭国本土的“数字一体神鸡”引进到中国来！

看来“神鸡”也准备跟着索尼、东芝、三星、LG这些厂商屁股后面赶赶潮流了？

另外“神鸡教”找了一圈，最后终于在北京站楼顶上找到了“真正 ...

没”愚宣教“教主您厉害啊！什么神鸡教啊，还不是跟着你屁股后边转啊，你宣传一回一体机，你没看神鸡教也好，神鸭教也好，都跟着你愚宣在转啊，所以真能称上神的，只有您，神教愚宣教主[s:14]

雨轩

看来您out 啦！

你们“神鸡叫”新选出的教主是“鸭壳儿”！难道没通知您这位“初级P枪”？

“神鸡叫”看着死对头的屏幕尺寸一路涨到55寸，竞争对手的产品线也基本上升级到了“数字一体机”，估计早就气得“鸡心病”犯了！

看看“神鸡叫”新推出的“死鸡”系列半死不活的！连新任教主都痛骂不已真是太搞笑啦！

看着LED电视的上市，“神鸡叫”估计只剩半口气了！再加上曾经的同行们，一个个破产倒闭，关门歇业，真是痛不欲生啊！

怎么办呢？“神鸡叫”接着忽悠吧！

“55寸不是主流尺寸”“数字一体机没市场”“LED电视偷换概念”，再加上“神鸡关爱青少年视力健康”“神鸡不是偏振光”“1080线动态分辨率”，真是人才啊！

还是那句话：

神鸡一出，谁与争锋？千秋万代，一统江湖！

ps：

最新的松下“液晶鸡黄”惊现江湖，遇神杀神，遇鬼杀鬼！这就是传说中，仅次于“神鸡”的“次神鸡”！



[ 本帖最后由 雨轩 于 2009-7-24 13:51 编辑 ]

dw0425

原帖由 雨轩 于 2009-7-24 12:38 发表
看来您out 啦！

你们“神鸡叫”新选出的教主是“鸭壳儿”！难道没通知您这位“初级P枪”？

“神鸡叫”看着死对头的屏幕尺寸一路涨到55寸，竞争对手的产品线也基本上升级到了“数字一体机”，估计早就气得“鸡心 ...

[s:18] [s:18] [s:18] [s:30] 牛人啊!![s:97]

luoxingke

忽悠是商家的看家本领呢

betahouse

今天算是领略了高人的风采，谁说我拍马我跟谁急！[s:6]

[ 本帖最后由 betahouse 于 2009-7-24 14:04 编辑 ]

友山

难道液晶电视的名声太臭了吗?雨教主硬要将LED电视往LCD上套,前不久还要死皮赖脸将OLED规为LCD的范畴.[s:14] [s:14]
