昨天购得一台NAD Silverline S500样机解剖（10张图片）一个多月里的第四台

yysnb

数字技术肯定是现在比以前要先进

过客匆匆

交易区新帖推荐

原帖由 假正经 于 2009-6-6 06:56 发表
CS4390只是对应DVD时代的产品，可以对24bit的信号解码。在用于CD的16bit信号时，是性能很低级的品种。
看一个DAC是否高档，就要看其在16bit，-60dB时的解吗失真。小于-40dB（1%）才是好的DAC

对应DVD-AUDIO的低级产品是CS4392而非CS4390。
CS4390是当时推出的顶级解码芯片，其音质很好。《无线电与电视》2003年第6期上有一篇文章介绍过。
由于CS4390音乐味较浓，并且音色早已得到众多高级发烧友的定评，所以许多高档CD机很喜欢采用这颗芯片。
当然与TDA1547这一类绝对的顶级解码芯片还是不能比的。

[ 本帖最后由 过客匆匆 于 2009-6-6 10:08 编辑 ]

过客匆匆

CS4390是CRYSTAL第一块Delta-sigma DAC芯片。它是一块完整的立体声DAC解码芯片，信号先进入128倍内插值电路，然后经过128倍过取样Delta-sigma数模变化，接着输出模拟信号和经过调制的基准电压， 最后进入一个超级线性的模拟低通滤波器。其中Delta-sigma数模变换部分还没有采用飞利浦的DEM技术。CS4390的信噪比为115dB，动态范围是106dB，总谐波失真加噪音为—98dB，转换精度为24bits，对时基抖晃敏感程度较低。其后又在CS4390的基础上增加了音量控制，改名为CS4391。插入CS4390的图片 一年以后的1999年7月，CRYSTAL推出CS4390的升级产品——CS4396，CS4396与CS4390最大区别之处就是采用了DEM技术，CS4396也是一块完整的立体声DAC芯片，信号在经过内插值和Delta-sigma变换后，进入DEM程序块，然后通过开关电容网络，最后通过模拟低通滤波器，输出级采用了高音质的差分电路。DEM的采用使CS4396的失真和噪音都有所降低，达到了—100dB，动态范围也提高到120dB，转换精度还是24bits，最高取样频率升至192KHz，但是不在提供信噪比的参数。同时推出的CS4397是在CS4396的基础上支持外接PCM（对应DVD-AUDIO）和DSD（对应SACD）内插式滤波器。 半年多以后，CRYSTAL公司又推出CS4396的升级产品——CS43122，与CS4396不同之处一个是采用了第二代的DEM技术，另一个是Delta-sigma调制器不再采用1bit而采用了5bits三阶调制。对于内插值电路也加以改进，达到了102dB的阻带衰减性能。CS43122与CS4396的性能参数基本一样，只有动态范围达到了122dB，这也是目前动态范围最高的DAC芯片。CRYSTAL公司又推出CS4392，一款对应DVD-AUDIO和SACD的DAC芯片，动态范围有114dB，总谐波失真加噪音为—100dB，但是只OEM，暂不流通销售，每片售价仅2.8美元。（注意CRYSTAL从头到尾都不再提信噪比，因为它的信噪比只有CS4390达到了115dB)

雨滴2

cd机的真假平衡，通过什么辨别

w1x2d3

[s:15]

jeetkunlong

交易区新帖推荐

很好很强大的机子，5000元，超值，期待楼主的听音测评

aken

听过，感觉中频偏薄，低频高频都很好

Faithfully

这机我几年前8000元进,去年4800元出。

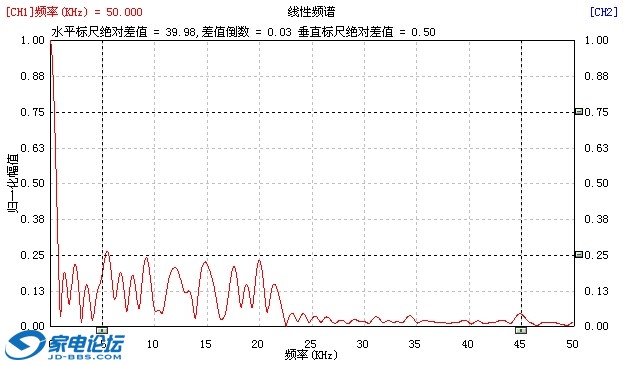

给你一张噪声频谱图参考。

Faithfully

此机让人惊叹的是制作工艺,真的达到了不听看着还舒服的境地。
缺点是放大级数太多和大量使用0.1uF的电容。

爱谁谁乐

原帖由 Faithfully 于 2009-6-10 00:08 发表
此机让人惊叹的是制作工艺,真的达到了不听看着还舒服的境地。
缺点是放大级数太多和大量使用0.1uF的电容。

出来的声音是怎样的？

lk810814

楼主 要出的话 一定给个信

饿虎扑食

原帖由 假正经 于 2009-6-6 06:56 发表
CS4390只是对应DVD时代的产品，可以对24bit的信号解码。在用于CD的16bit信号时，是性能很低级的品种。
看一个DAC是否高档，就要看其在16bit，-60dB时的解吗失真。小于-40dB（1%）才是好的DAC（直接体现了DAC的精度） ...

这么说来，AK4393的指标还是不错的，60db信号时，失真小于-53db。[s:97] [s:14] [s:30]

假正经

原帖由 饿虎扑食 于 2009-6-12 21:57 发表


这么说来，AK4393的指标还是不错的，60db信号时，失真小于-53db。[s:97] [s:14] [s:30]

你这个是24bit，-60dB输入时的`指标，16bit是做不到这指标的。一搬来说，多bit解码器在这指标上有优势。但如能将CD的16bit升到24bit，则D-西格玛的解码有优良表现

饿虎扑食

原帖由 假正经 于 2009-6-12 22:34 发表

你这个是24bit，-60dB输入时的`指标，16bit是做不到这指标的。一搬来说，多bit解码器在这指标上有优势。但如能将CD的16bit升到24bit，则D-西格玛的解码有优良表现

用CS8420转换一下，16bit就拉长到24bit了，再送到AK4393，就达到这个指标了。[s:97] [s:14] [s:30]

过客匆匆

原帖由 Faithfully 于 2009-6-9 23:50 发表
这机我几年前8000元进,去年4800元出。
给你一张噪声频谱图参考。

谢谢[s:21]
