投影机壁挂架DIY（第5页重做连接板/77楼），154楼上传Z5连接板图 CAD格式.

jmsjf

原帖由 dest 于 2009-8-27 23:21 发表
再次学习LZ文章。总结如下.(要看图)
1)墙上打孔,用膨胀螺丝上方型螺母两个到三个（或者一般的薄方型螺母）,不上太紧，将靠墙的型材穿进去。
2)对应螺母的地方打小孔，便于让起子进去将螺丝上紧，将靠墙的型材固定。 ...

还漏了一个功能，就是利用固定连接板的螺钉，可以调节前倾角。

[ 本帖最后由 jmsjf 于 2009-8-28 21:38 编辑 ]

dest

楼主还在吗,帮我设计一个三菱HC1100的固定连接板好吗??

jmsjf

原帖由 dest 于 2009-9-23 23:35 发表
楼主还在吗,帮我设计一个三菱HC1100的固定连接板好吗??

你得把HC1100的孔位图给我，我先上传一个Z5的连接板图。CAD格式.

dest

谢谢,请把订亚克力的TAOBAO店PM给我谢谢.

jmsjf

PM了。

kevin_hz

求投影机和连接板以及连接板和水平型材之间的连接部位照片。

我有几个疑问请教楼主：
1、连接板是否是以投影机自身重力悬挂在水平型材上，还是用螺丝固定住的？
2、如果是硬连接，那么当调节前倾角的时候，因为角度变化螺栓将和螺帽产生角度，无法保持垂直，硬拧的话，螺帽或者垫片的吃力就只有一个点而不是整个面了

dg-frank

[s:20] 支持DIY，顶上去。

jmsjf

原帖由 kevin_hz 于 2010-5-19 12:46 发表
求投影机和连接板以及连接板和水平型材之间的连接部位照片。

我有几个疑问请教楼主：
1、连接板是否是以投影机自身重力悬挂在水平型材上，还是用螺丝固定住的？
2、如果是硬连接，那么当调节前倾角的时候，因为 ...

看得出来，你是搞机械的，呵呵

首先，这个吊架的前倾和水平都是只能微调的，（我想需要大角度调节的机会不多，也是按照我的实际需要出发）
连接板是硬连接的，用螺母锁固的(这里也能调一些倾角），投影机也是用螺丝连接的，只是没用螺母锁紧，当然也可以锁紧，
你说的螺母的锁紧面我也有考虑，我在接合面加了橡胶O型圈，靠它的变形来实现锁紧的，

通过我到投影机商家处的对吊架实际比较，确定要比中心球连接的方式稳固的多。

kevin_hz

哈，我是搞IT的

中心球的锁紧，除非能够做到像三脚架球形云台的水平，否则就是不可靠的。

感谢楼主提供了一个很好的DIY思路！等全部做完我也上个图show一下，等做完这个就准备diy幕布了。

现在最让我头痛的是HD70s的4个吊装孔，其中有一个最大的吊装孔正好被水平型材挡住，看样子只能放弃这个孔了，而且这个孔的螺纹很奇怪，常规6MM的螺纹只能转2牙。

[ 本帖最后由 kevin_hz 于 2010-5-22 22:09 编辑 ]

jmsjf

原帖由 kevin_hz 于 2010-5-22 22:05 发表
哈，我是搞IT的

中心球的锁紧，除非能够做到像三脚架球形云台的水平，否则就是不可靠的。

感谢楼主提供了一个很好的DIY思路！等全部做完我也上个图show一下，等做完这个就准备diy幕布了。

现在最让我头痛的 ...

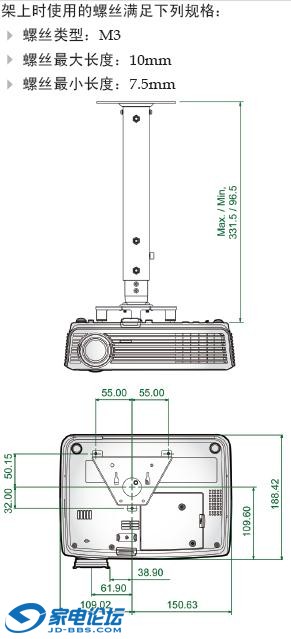

HD70S的手册上写的很清楚是3个M3的螺纹。你再会用M6？

[ 本帖最后由 jmsjf 于 2010-5-25 08:32 编辑 ]

kevin_hz

倒。。。。。。按手册上说只有3个吊装孔，实际底部有4个螺丝孔，我是怕那3 个M3的螺丝不够牢，看起来慌西西的，所以才想把那个M6的孔利用上。

jmsjf

那个估计不是M6的螺纹吧？会不会是用来固定在三角架云台的英制螺纹？

andrian

这两天翻了很久这个帖子，今天在LZ给的那家型材店定了材料，看看自己能不能装起来。
沟通里遇到几个问题：
1. 型材规格问题，似乎3030的就够了，承重可以到50KG，4040据说可以到100kg
2. 竖直型材固定问题，在LZ的图里似乎不够明显，我是让店家直接打了上下两个通孔，打算用通孔来固定
3. 水平型材的高度方向固定，LZ似乎用的通孔从背面打的螺母板，但是这样的话高低调节就不自由了，我是打算直接从正面用螺栓打牢压紧，上下两根应该可以达到强度的要求
4. 投影固定的板子，找到一个吊架，NB T717M，均价60左右，应该可以直接连水平型材，只是需要增加一个螺母板，调节功能还强一点

5. 螺栓按照我的装法，只需要短的就可以了，店家给的是M6*12，到货后才知道好不好用
回头到货了装起来发照片过来。

音你而声-music

学习来的[s:97]

hawkfly

学习一下怎么做的
