投影机壁挂架DIY（第5页重做连接板/77楼），154楼上传Z5连接板图 CAD格式.

jmsjf · 发表于 2009-3-31 09:39

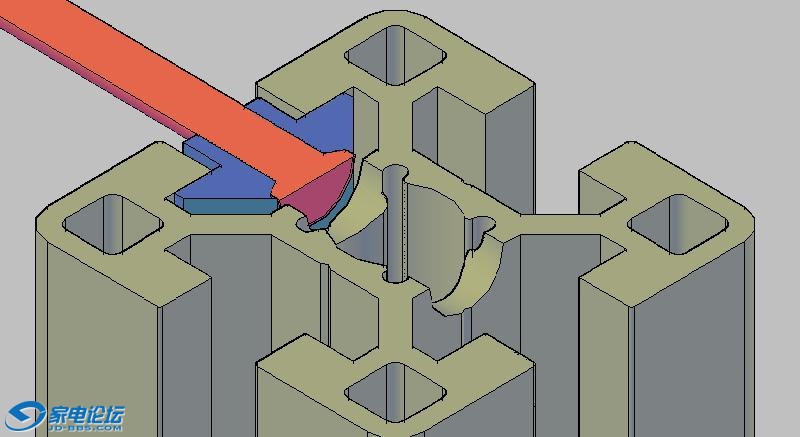

我的是把方形螺母倒了个沉孔，现在想起来，其实只要一颗方形螺母，立柱里的2颗可以用市场上买的薄方螺母更方便（不用打沉孔）

[ 本帖最后由 jmsjf 于 2009-3-31 09:40 编辑 ]

百特 · 发表于 2009-3-31 09:59

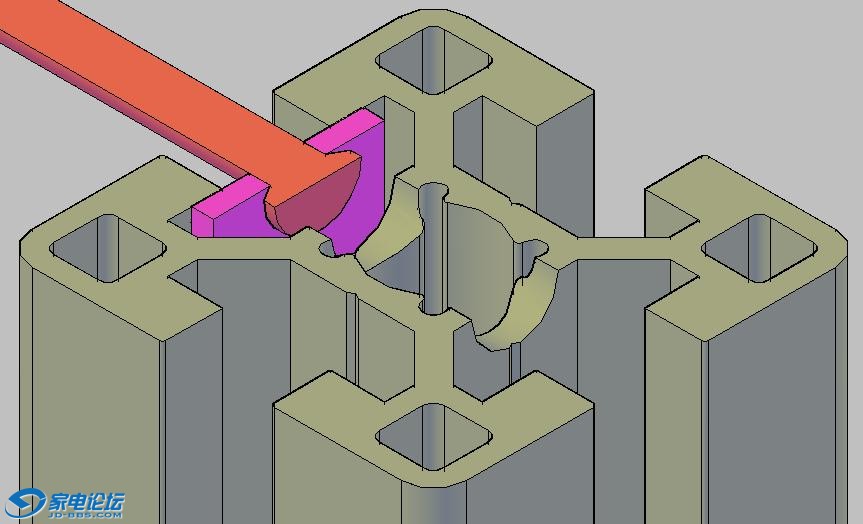

方形螺母太厚了?上了螺丝后插不进去了,是吧

jmsjf · 发表于 2009-3-31 10:01

是的，所以，我的还倒了个角，才插进去。

百特 · 发表于 2009-3-31 10:01

用这个连接投影吊板,好象调节和拆卸方便点.不知道可行不

jmsjf · 发表于 2009-3-31 10:05

个人认为不太好，只能用于粗调，不能微调。

百特 · 发表于 2009-3-31 10:07

这个活动铰链与型材怎么连接?用螺丝吗,活动铰链开好螺纹了吗?

jmsjf · 发表于 2009-3-31 10:09

活动铰链上因该是通孔，用螺丝和固定方形螺母固定。不方便拆装的。

yonggan · 发表于 2009-3-31 20:58

郁闷！[s:16] 今天去了本地郑州东建材，问了很多商户回答没有，有的没见过！哎！偶是上网查的有家商户有4040图片，才去的，他却说网上的图片不能都有啊！[s:29] 这里有郑州玩家吗？哪里能买到啊？[s:6]

jmsjf · 发表于 2009-4-1 08:17

我不是淘宝地址贴出来了吗？

jmsjf · 发表于 2009-4-1 09:57

今天又在淘宝定了块有机玻璃板，搞得像样点。

2391734 · 发表于 2009-4-1 10:32

是同一家订的吗？家里附近有机玻璃版也没发现。。。

jmsjf · 发表于 2009-4-1 11:08

原帖由 2391734 于 2009-4-1 10:32 发表
是同一家订的吗？家里附近有机玻璃版也没发现。。。

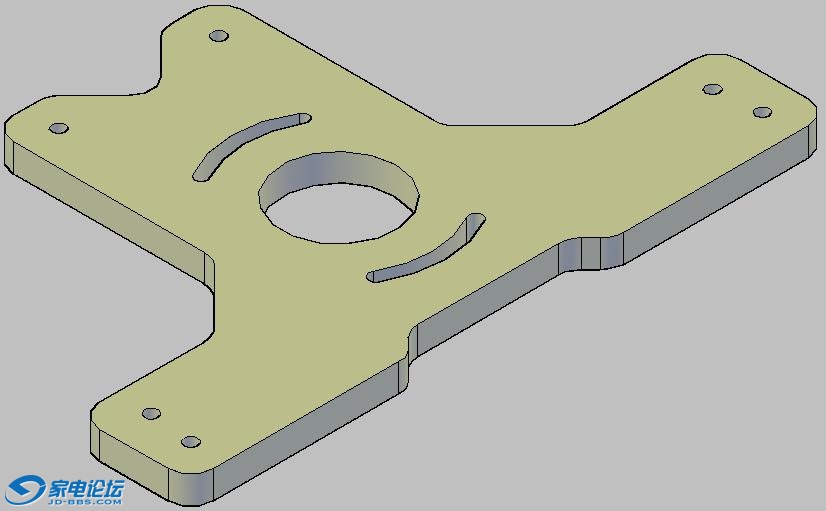

另一家定的，先上效果图，这次花血本了，12MM厚，抛光！含邮50米，明天拿到了再上图。

ghostboy · 发表于 2009-4-1 12:12

这样做起来就漂亮和实用了！

2391734 · 发表于 2009-4-1 15:23

上面的孔没看懂中间怎么这么大等实物照呵呵

jmsjf · 发表于 2009-4-1 16:17

中间是减轻重量的，
