DIY JBL 8400 低音炮开工了！(收稿了，感谢版主支持）

hjnfox · 发表于 2008-11-19 09:49

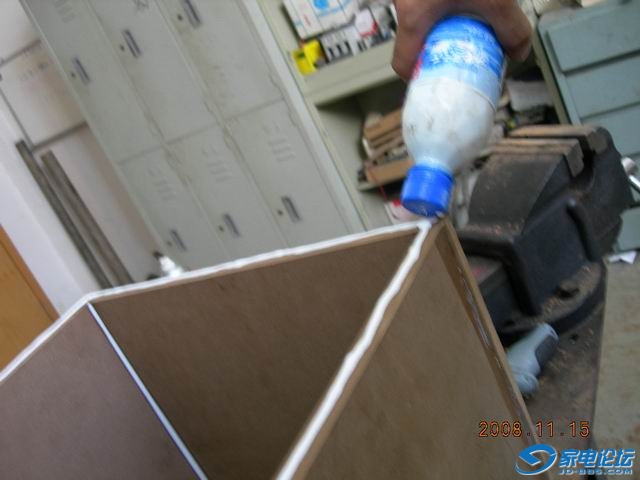

内层箱体作后一块板涂胶，同这个方法省事很多 Resize of DSCN3891.JPG

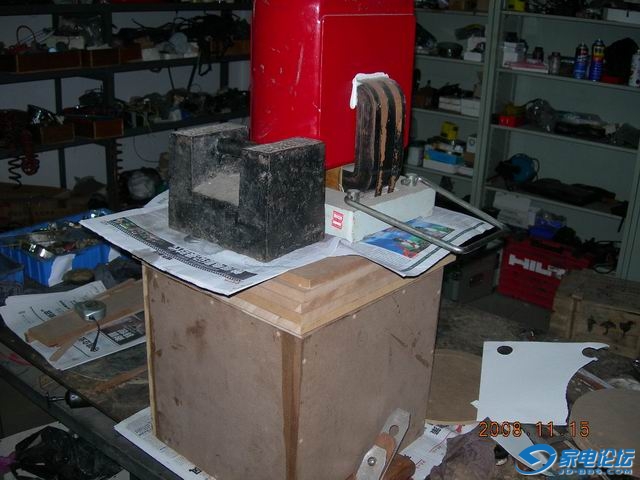

天将降大任于是也，必将劳其心志，饿其皮肤，首先上刑 Resize of DSCN3893.JPG

外层和内层之间改用“立时得”胶粘接，因乳白胶干后会收缩，大面积粘接时干燥不均怕会产生空隙。除2外侧板要做边缘圆弧造型外粘好其余的所有板后，就可以分别贴PVC木纹皮了，到市场上找了最接近原厂炮的颜色。 Resize of DSCN3894.JPG

面板是3层，15.4+15.4+9.2=40毫米厚，给大家推荐一个方法，喇叭沉孔的平面度要求高，没有开喇叭沉孔的工具，可采取我的方法，9.2厚的板开成喇叭外缘大小的孔，这样粘贴后，沉孔的平面度是非常好。 Resize of DSCN3896.JPG

马上就要穿上最后一件外套了。

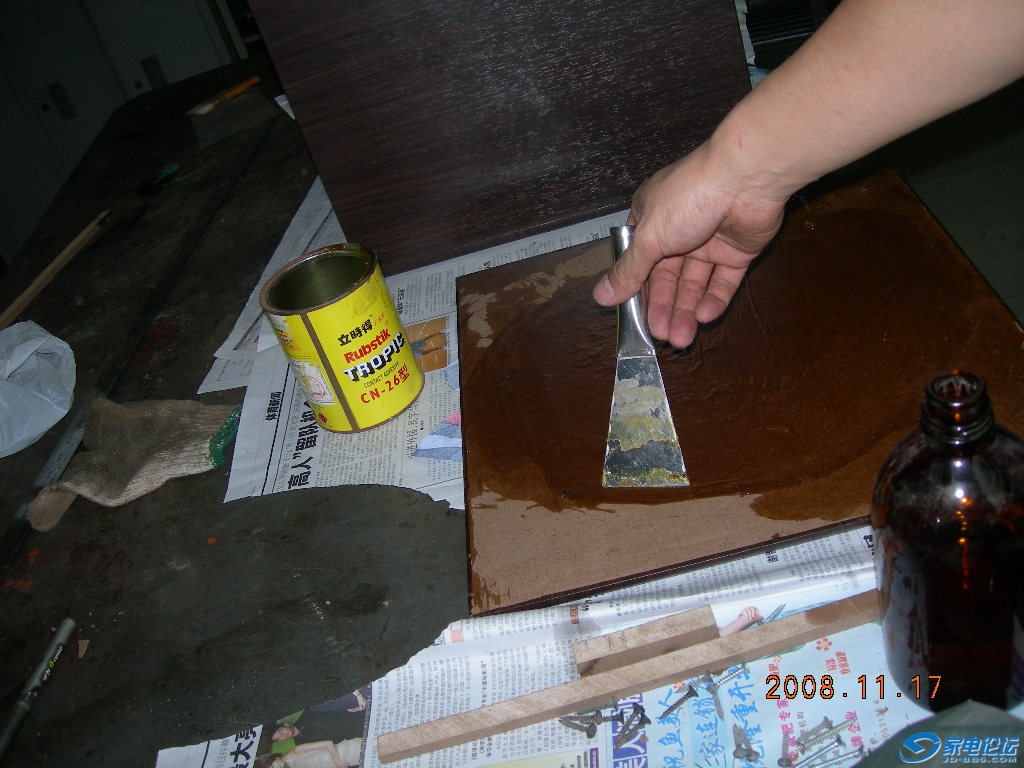

涂胶要有耐心，不能有漏点，双面涂

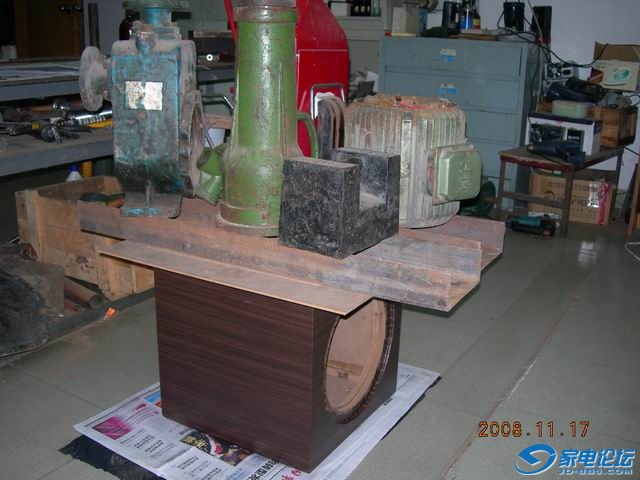

合拢后继续上刑，这些东西加一起有250公斤，500斤，依然是泰山压顶腰不弯。 Resize of DSCN3900.JPG

hjnfox · 发表于 2008-11-19 10:25

交易区新帖推荐

回有位网友的问题：8400喇叭是网上联系，当面验货后买的，买了2支，正好一个包装装2支，先做一个，积累点经验，不够用的话再做一只，够用的话就作为备件，现在掏宝上也有卖的，价格和我买的差不多。

ltrenxiaoyao · 发表于 2008-11-19 10:52

老外的东西就是做的要好些，主要是工具很先进。

namless · 发表于 2008-11-19 11:03

我的8400原装的效果感觉还是很满意的，以前有个烧友也做了一个，最后要出好效果，大功率功放板是少不了的，原装的是650w，他之前用的是E250P的功放板，有拍边现象，后来改用据说是sunfire的大功率功放板，问题就都解决了

hjnfox · 发表于 2008-11-20 12:27

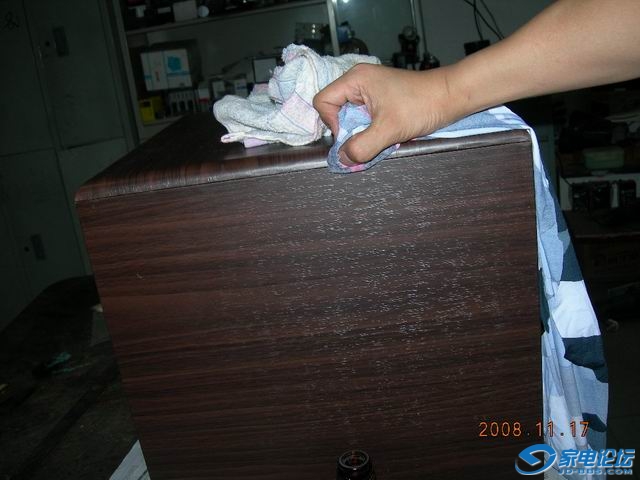

擦净缝隙里溢出的胶

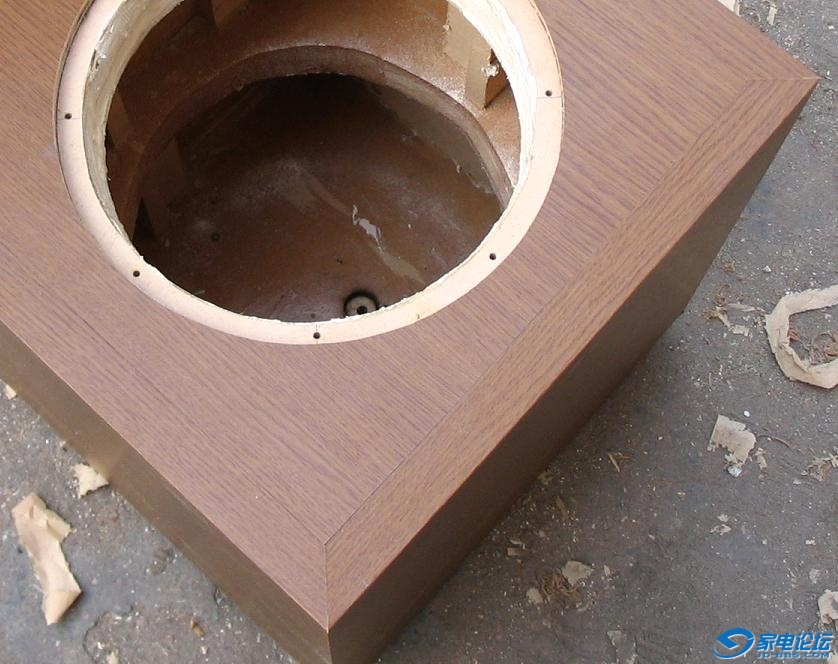

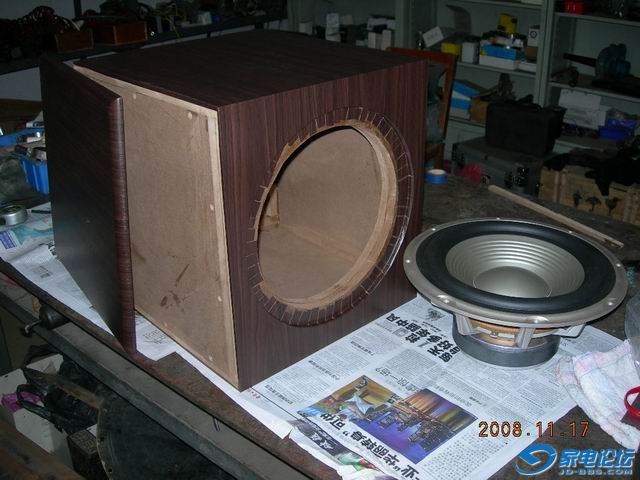

现在有点样子了吧，不那么土了 Resize of DSCN3899.JPG

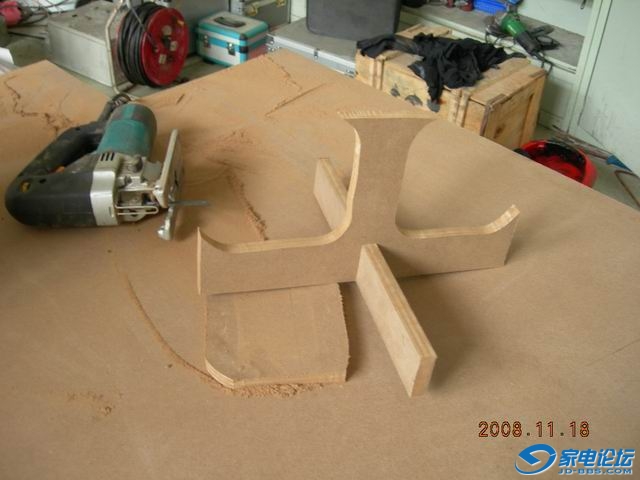

我设计的内部加强支撑，没有老外那么复杂，也是相当结实。 Resize of DSCN3903.JPG

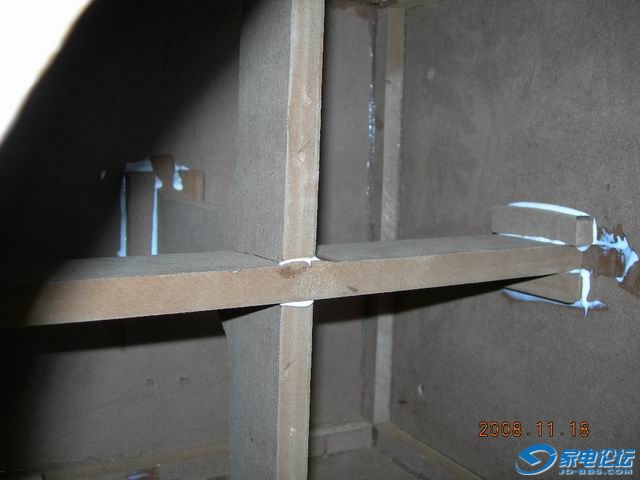

装进去的效果，与箱板连接处两侧加强。 Resize of DSCN3904.JPG

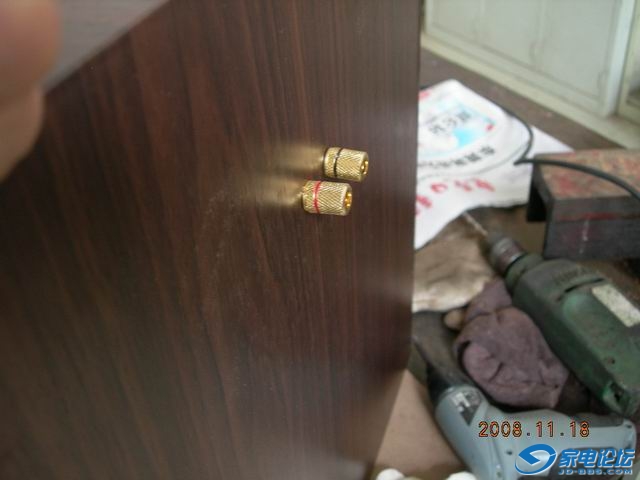

本想装嵌入式接线柱，可防止磕碰，为了不影响强的后又放弃了。 Resize of DSCN3910.JPG

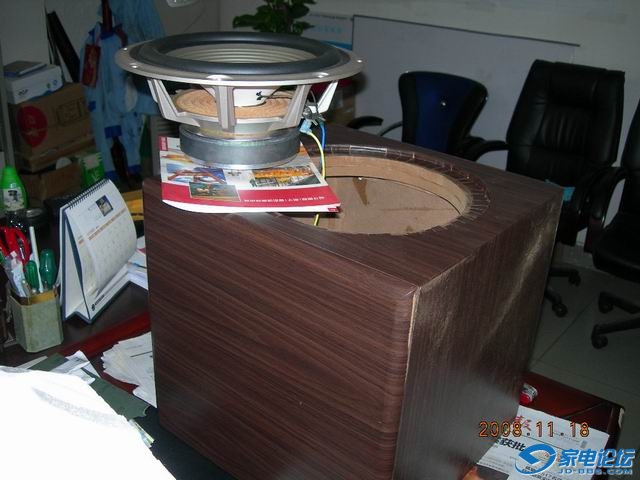

终于解决住房问题了，房子盖好了，8400不用住塑料纸箱的房子了，现在怎么折腾房子都不会倒了。换句话说：请君入瓮 Resize of DSCN3913.JPG

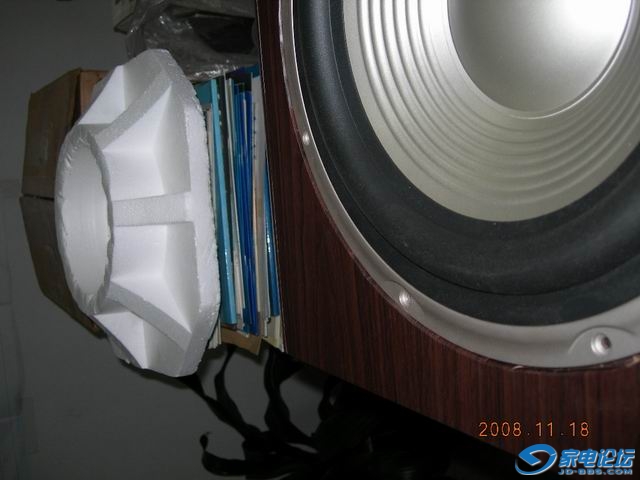

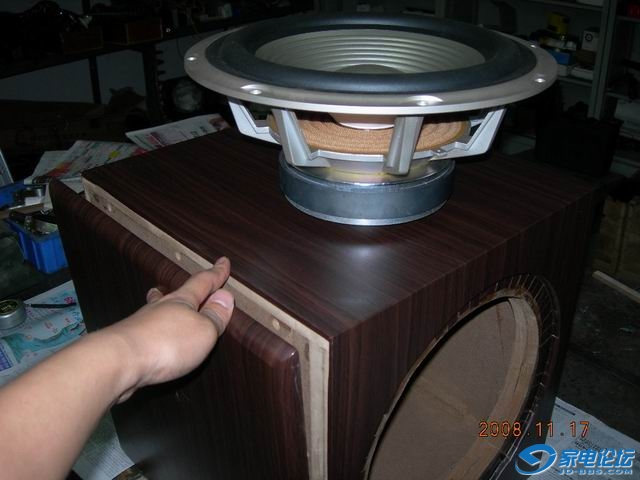

咱也摆个造型，来个厂家宣传图片的的造型，看像不像 Resize of DSCN3914.JPG

[ 本帖最后由 hjnfox 于 2008-11-20 12:44 编辑 ]

dg8 · 发表于 2008-11-20 12:41

交易区新帖推荐

加强筋结构处理的不错

cavian · 发表于 2008-11-20 12:52

怎么没有了，楼主加油，继续上啊

hjnfox · 发表于 2008-11-20 12:57

称了一下重量，箱体19.78公斤，单元6.4公斤，总重26.2公斤，吸音棉方面拆了一个枕芯不够用，还得再拆一个被子，又用不了，如果做第二个的话还能用。
如果做第二个的话会参考“DG8”提供的资料搞复杂点，但箱内容积还没找到原则来却定，现在这个是仿制。

野脚猫 · 发表于 2008-11-20 13:21

继续关注哈[s:15] [s:15] [s:15] [s:15]

hjnfox · 发表于 2008-11-20 13:25

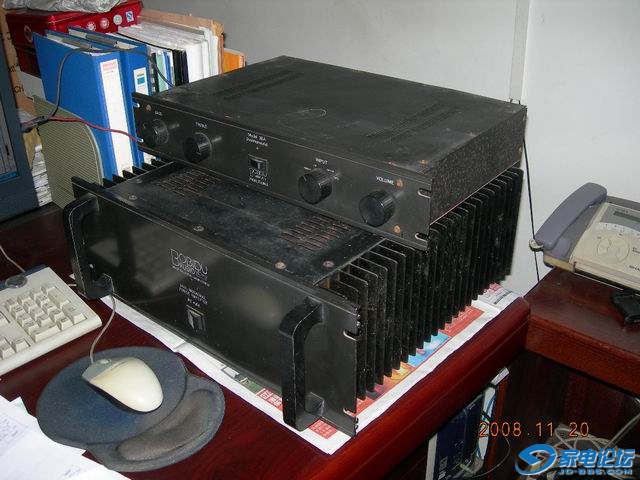

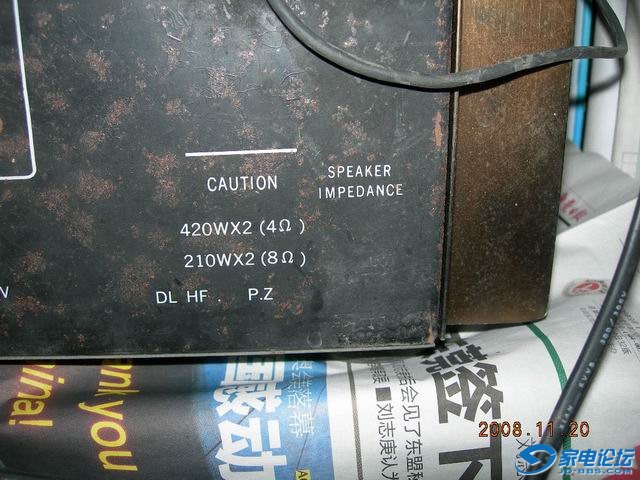

暂时用这个功放试一下 Resize of DSCN3918.JPG

hjnfox · 发表于 2008-11-20 13:33

有发图限制了，欲知后事如何，请听下回分解！[s:52]

qs010 · 发表于 2008-11-20 13:44

我等。。。

mgwt · 发表于 2008-11-20 13:51

楼主再淘个专业功放去，功率一定要大，8欧500×2

mgwt · 发表于 2008-11-20 13:52

楼主再淘个专业功放去，功率一定要大，8欧500瓦×2

dg8 · 发表于 2008-11-20 13:52

lz贴皮的手艺不错，去年俺假期做的时候，就考虑到贴皮麻烦，贴的是免漆装饰板，比较简单，内部处理的也不如lz规整，后面的炮放密封处也搞的一团糟，好在都是看不到的地方，表面还行[s:6] [s:6] [s:6] ，diy的乐趣在于自己折腾的乐趣，近30kg的大箱子抱来抱去，胳膊累的生疼，乐趣也在其中，看到lz的帖子又想起去年那几天的快乐时光
