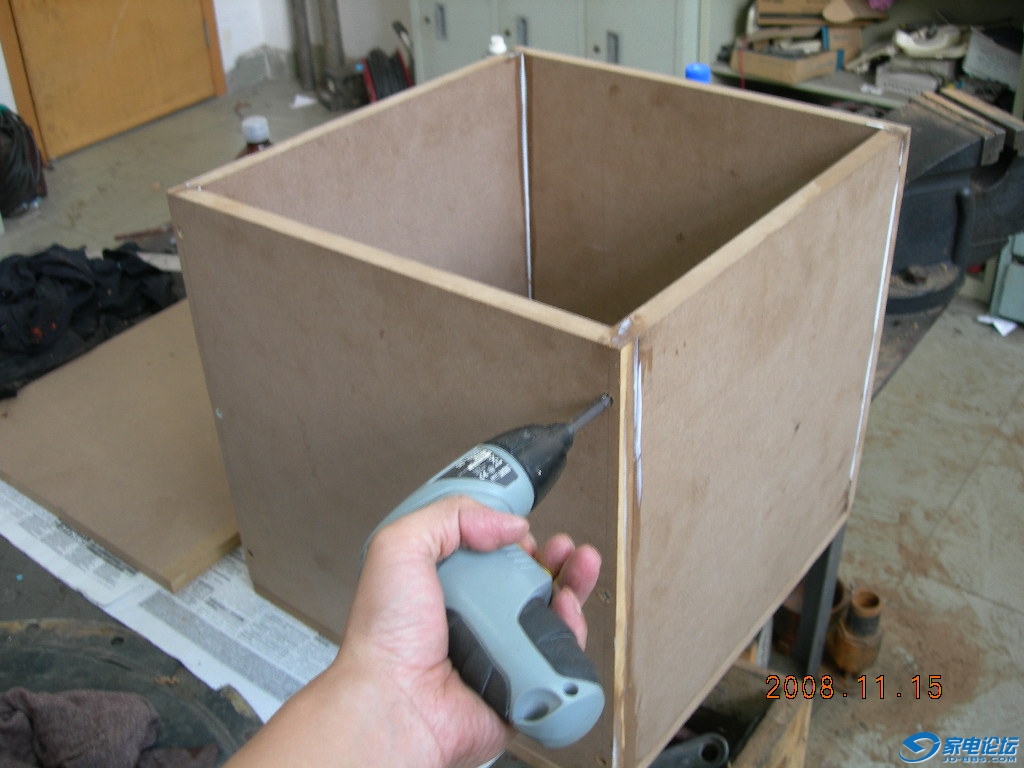

箱体偏薄，注意加强筋
转帖几个老外diyer搞低音炮的场面，结构对大家有帮助和借鉴
Na heel weinig tijd, heel veel vervelend weer, en ook nog eens verkeerd gezaagde stukken heb ik toch nog het een en ander weten te maken. Ik denk wel dat het onder de noemer 'intensieve bracing' valt.
En dan ook nog twee vertikaal... Overigens is er al een woofergat uit, ik zit er nog over na te denken in hoeverre in de uitsparing voor de woofer kleiner kan houden bij de buitenste twee. Volgens mij gaat het door de dikte van de bracing niet echt veel schelen.
Het schuren van de uitstekende platen, dat ik expres had gedaan zodat er sowieso een 'perfect fit' was, duurde ook nogal lang, de schuurzool scheurt de hele tijd kapot, en de schuurmachine zelf is nog half overleden geweest, maar deze heb ik weten te reanimeren. 22mm MDF is gewoon wat moeilijker voor dat schuurpapier. De korrels zitten na een schuurbuurt ook totaal niet meer op het papier.
Ik heb in ieder geval nog genoeg onderplaat over, om deze subwoofer ermee te vullen.
Ik kijk in ieder geval al tegen de dag op als de bracing erin zit, en ik moet toch nog die subwoofer naar buiten verplaatsen... Ik zou zeggen, als dat ding eenmaal thuis staat, lekker laten staan. Met de zandkamers gevuld uiteraard.
Inmiddels staat de bracing er zo voor:
Om eerlijk te zijn: ik ben ook wel benieuwd hoe het er precies uit gaat zien. Dat het speciaal en mooi wordt ben ik wel van overtuigd. En hij wordt groot.
Tenminste vergeleken met mijn vorige bouwsels uiteraard.
Tja, de woofer is natuurlijk gemaakt om mooi te zijn. Ik heb nooit geprobeerd van de bracing een kunstwerk te maken. Door al die gaatjes ziet het er wel een beetje spacy uit maargoed, dat is een bijkomstigheid. Feit is dat de kast al behoorlijk dood klinkt. En dat is zonder voorkant er nog op. Nog 52mm MDF komt er nog even leuk op. En dan natuurlijk de zijwanden die extra krijgen, namelijk het bubinga.
Omdat sommige mensen verzot zijn op foto's:
|
|
|
/1
京公网安备 11010602010207号
( 京ICP证041102号，京ICP备09075138号-9 )
狗仔卡
发表于 2008-11-17 20:11
变色卡

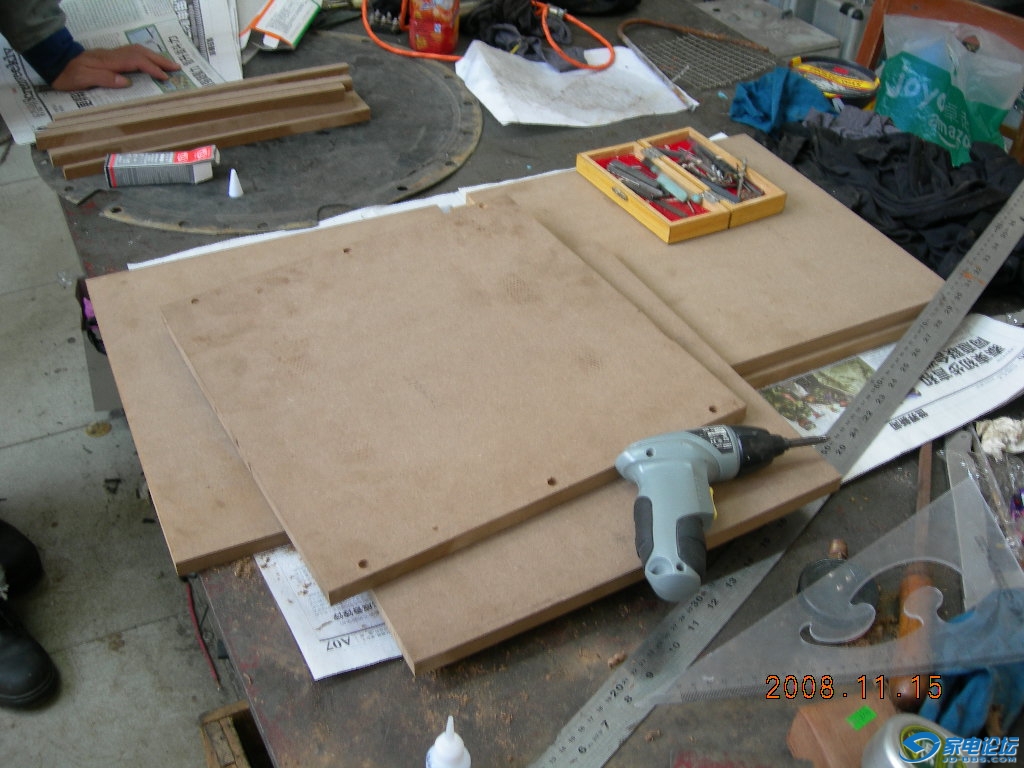

The enclosure is born out of MDF board cut to size on a table saw. There is some careful planning here to make sure all same-length cuts are done at the same time, and with some thought as to how each panel will be joined together. Thus some cuts are precise and some slightly over-sized (the side panels) which are due to be trimmed after being attached.
The baffles are done first, starting with the rebate.
Diver cutout complete using a
The first three sides glued together. Before attaching the sides, M4 insert nuts are tapped into all the holes. I find these far
Four insert nuts are tapped into the base of the enclosure. The feet will screw into here.
The bracing, which is comprised of two shelves, is designed to couple all the sides and both driver and passive together. The scheme was modified from the conceptual design after getting a better idea of the internal spacing and relative thickness of the braces.
The bracing needs to be precise. Measurements are taken with the drivers installed. I find a caliper and a sharp scoring instrument essential for marking out the required cuts.
The essential cuts are done using a router with a straight guide, and always undercut and shaved down a little at a time until the fit is perfect.
The result is a tight fitting brace cut to high tolerance.
The drivers and amp are installed to ensure everything slots in correctly.
Another shot of the installed components and bracing.
The driver is jammed tight against the horizontal brace.
The passive is jammed tight against the vertical brace.
Front side of the completed enclosure. All six sides attached and edges trimmed off with a router and flush trim bit. Front and rear panels rounded over. The empty enclosure weights 8.8Kg.
Rear side (amplifier end) of the completed enclosure.
Another view of the completed enclosure.
