本帖最后由 david-ease 于 2015-6-29 16:13 编辑
顾老师,之前您回答的几个问题,今晚我从新看了下,有些我找到答案了,有些和你有不同的看法:
---------------
3:D303图纸上面脚5波形的数字,为什么是135uSEC和121mv??为什么是这样的小的数值呀?!难道是图纸标错了??
A: 121MV只是伺服芯片的输出,后面还有MPC1716进行电流和电压的放大采取驱动马达和线圈。MPC1716只需要做出10倍20倍的放大就能用1-2V的电压去驱动马达和线圈。所以121MV足够。
135uS 对应是7.4KHZ 这个我就不清楚了。搜盘时1-2HZ,正常播放时视光盘转速也就是一圈1hz.
我今晚看了一下D350的电路图,终于从D350的电路图上看明白了。D350图纸上1715芯片脚5的波形就标注得非常清楚,在聚焦过程中(during focus search),脚5输出的波形是1.1Vp-p的幅度,波峰之间幅度是2.5秒,这样的标注就很容易理解,也跟实际经验值相符。而D303标注的波形数据就让人摸不着头脑,事实上D303标注的数据是在播放时候(PLAY)输出的波形数据,在正常播放的时候,135uS和121mv这样的聚焦信号跟踪频率和幅度是可以理解的。但D303这样的标注感觉对维修的指导意义不大,因为在机器不读碟时,维修人员才会关注聚焦信号,而机器正常播放时,就不会再关注聚焦信号了,所以D303这个波形的标注有点蛋痛,像D350这样的标注对维修过程才有指导意义。
4:关于Q423:
A: AA电池经过Q419,BP2EX经过Q418后变成4.5V DC-IN。这个电压经Q423右半支R420送RF5C133脚1做电压-频率转换后从脚2输出进入CPU做电池电量显示。那么Q423就是当使用外接电源时,关闭R420的输出电压,不需要RF5C133输出频率。那么在D303屏幕上就没有电池标记。验证一下:
Q404是电源选择三极管。左半支E是VCPU3.5V,B是POWER ON。 开机后C就是3.5V,故右半支E是3.5v. 现在看右半支的B,b上有2个开关。一个是BP2EX电池开关,一个是Q417. Q417如果检测到变压器供电,就会导通。电池开关和检测到AC插入都会使Q404右半支的B为0。那么E的3.5V就会输出到C。这个c的3.5V 经R448到Q423的右半支,导通,不做电量检测。反之使用AA电池检测电池电量。这里有个不人性化的考虑,为什么BP2E不显示电量呢?我没测试过,但是图纸分析认为BP2EX不检测电量。
关于Q423的作用分析我觉得顾老师的分析还是不太准确。首先,当机器放入充电电池(BP-2EX)的时候,或从充电电池输入端接入4V电压的时候,机器在播放过程中都是有电量显示的。并非使用BP-2EX的时候就不显示电量。从电路上分析,当放入充电电池时,电池开关S401(BP-2EX ON)闭合,使Q404右边的开关管导通;当插入9V电源的时候,Q404右边的开关管也会导通。关键是Q404右边的开关管导通后,Q423是如何影响RF5C133脚1的输入电压的?Q423在这里显然不是一个开关管,所以我认为不能把它当成是一个开关管来分析,从电路上面的标注,Q423的作用是“VOLTAGE CONTROL”,但它是如何实现“使用电池时显示电量、使用9V电源是就不显示电量”这个功能控制的,我一直没有看懂,RF5C133手册上也找不到说明。老师再帮忙看看?当然这一点搞不明白对维修来说也无关痛痒,只是如果能搞清楚就最好了:)
5:MPC1716FU的脚19、20和IC505外围电路的用途是什么?
A: IC505明显是一个升压电路。目前没有任何资料显示这个电路的作用。你要是有兴趣可以断开IC505看看会出现什么问题。

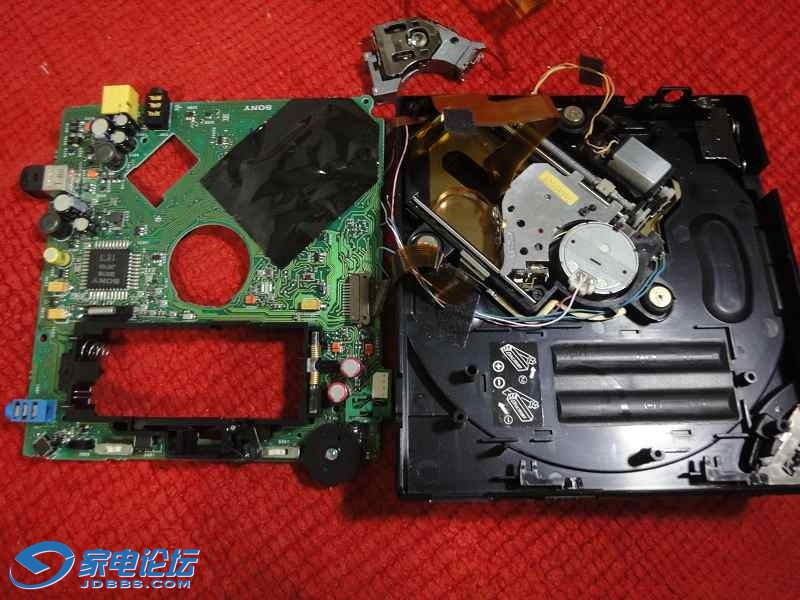

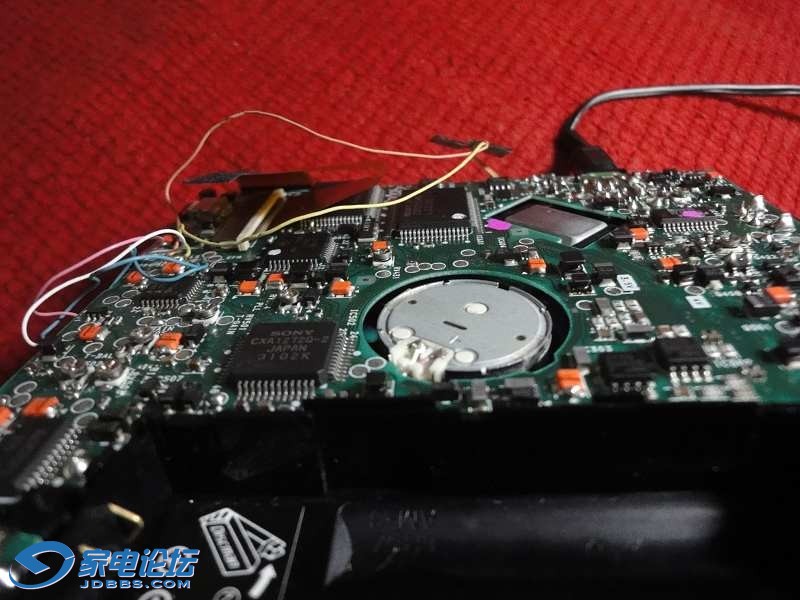

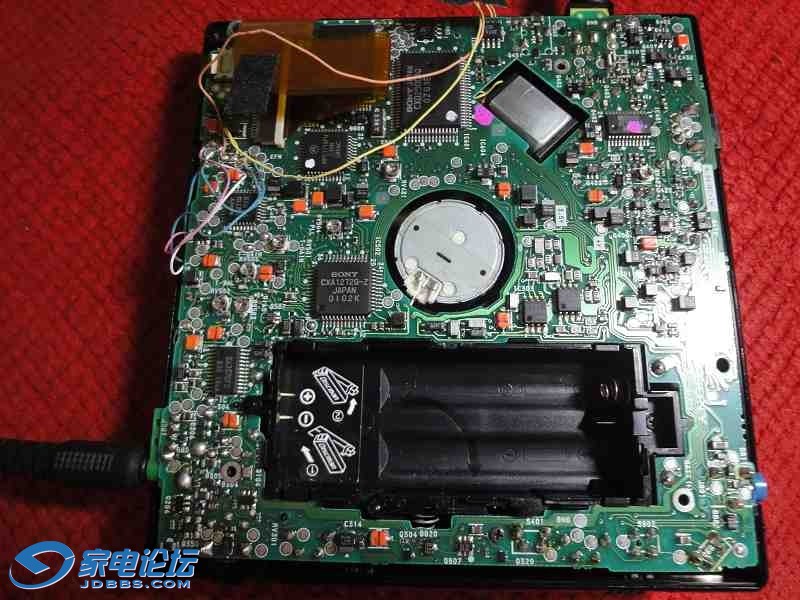

顾老师,关于MPC1716FU的脚19、20和IC505外围电路,我重新研究了一下,感觉1716驱动部分的供电和DC-DC部分的供电都是独立的,脚4和脚30只是给驱动部分的电路供电。而1716的DC-DC这部分电路的供电,感觉是由IC505的输出给1716 DC-DC电路供电的。如果没有IC505,那么我觉得1716脚10 VOUT也不会有pwm控制信号输出。由于IC505在电路板背面那块黑色的胶纸下面,要断开IC505,还得先撕开那块黑色的胶纸,不太好操作,所以我还没有证实。
6:Q424 充电
A: AC经D401,Q401进入开关Q402.Q402受控于Q403. Q403的B是5.4V分压器。所以当E受控于RF5C133脚18时,按图纸显示脚18是4.9V。 5.4-4.9=0.5V Q403导通,拉低Q402的B电压,Q402对后面供电。这个电流经过L401后流过R407和406进行电流检测(经D420给BP2EX充电),电压值经R461和460分压后送RF5C133脚17. RF5C133会根据检测到的电流进行稳流操作。充电电压(也就是电池电压)另一路经D410下半支经分压电位器送RF5C133脚14. RV401调整的是充电电压。因为这里RF5C133 的充电输出受上述2个部分的牵制,一个充电电流一个是充电电压,所以这里的Q424就是通过并联R449的方法使RF5C133脚14电压从1.5V降低到1V,使RF5C133进入充电状态。
关于Q424是如何控制charge on/OFF,顾老师的结论是当 “RF5C133脚14电压从1.5V降低到1V,会使RF5C133进入充电状态”,关于这一点,我从RF5C133手册上找不到相关的说明,但觉得顾老师这个分析是正确的。现在终于看懂这部分的电路了,谢谢老师:)
|
|
