D303是史上最难修的CD机。我曾经被303各种奇葩故障折磨的百爪挠心。
结合我的经验和分析,大致给你分析一下,错误之处望海涵。
1:正常的D303,通电后马达就转动吗?还是等FOK之后马达才转的?
A: 303有2个版本的CPU,具体分不清楚了,一个版本是见碟转,另一个是不管有无碟都转。
2:正常的D303 CXA1272脚5的电压变化范围是多少?1.2V--1.9V之间是否正常?另外,我上面测我故障机脚5电压在1.2V--1.9V之间跳动,是用很普通的数字表测的(没有指针表),从不断跳动的数字中观测其读数的最小值和最高值。
A: CXA1272脚1 是VC 1.7V VC必须是VCC/2就是说,在单电源供电的芯片上,以这个VC为0V。大于VC 马达正传线圈镜头向上运动,小于VC反之。按经验值,5脚FEO输出范围是0.5V-3.5V 才能满足镜头的全程驱动。1.2V-1.9V虽然在VC两侧但是幅度不够。在某些极端情况下,比如光头老化造成下垂严重,就无法FOK。这个值可以通过改变ISET(还是FSET你试一下)外接电阻来增加。方法就是增加这电阻的阻值。但是这个办法会使所有4个通道的输出同时增加。
3:D303图纸上面脚5波形的数字,为什么是135uSEC和121mv??为什么是这样的小的数值呀?!难道是图纸标错了??
A: 121MV只是伺服芯片的输出,后面还有MPC1716进行电流和电压的放大采取驱动马达和线圈。MPC1716只需要做出10倍20倍的放大就能用1-2V的电压去驱动马达和线圈。所以121MV足够。
135uS 对应是7.4KHZ 这个我就不清楚了。搜盘时1-2HZ,正常播放时视光盘转速也就是一圈1hz.
4:关于Q423:
A: AA电池经过Q419,BP2EX经过Q418后变成4.5V DC-IN。这个电压经Q423右半支R420送RF5C133脚1做电压-频率转换后从脚2输出进入CPU做电池电量显示。那么Q423就是当使用外接电源时,关闭R420的输出电压,不需要RF5C133输出频率。那么在D303屏幕上就没有电池标记。验证一下:
Q404是电源选择三极管。左半支E是VCPU3.5V,B是POWER ON。 开机后C就是3.5V,故右半支E是3.5v. 现在看右半支的B,b上有2个开关。一个是BP2EX电池开关,一个是Q417. Q417如果检测到变压器供电,就会导通。电池开关和检测到AC插入都会使Q404右半支的B为0。那么E的3.5V就会输出到C。这个c的3.5V 经R448到Q423的右半支,导通,不做电量检测。反之使用AA电池检测电池电量。这里有个不人性化的考虑,为什么BP2E不显示电量呢?我没测试过,但是图纸分析认为BP2EX不检测电量。
5:MPC1716FU的脚19、20和IC505外围电路的用途是什么?
A: IC505明显是一个升压电路。目前没有任何资料显示这个电路的作用。你要是有兴趣可以断开IC505看看会出现什么问题。

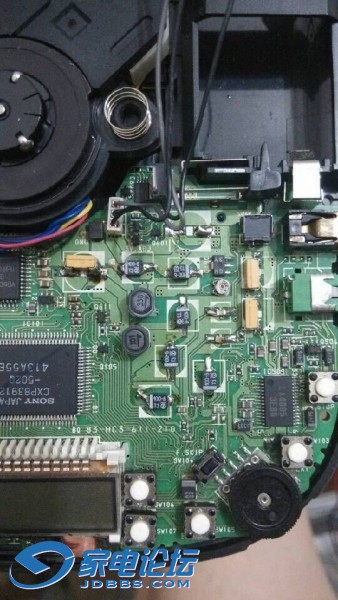

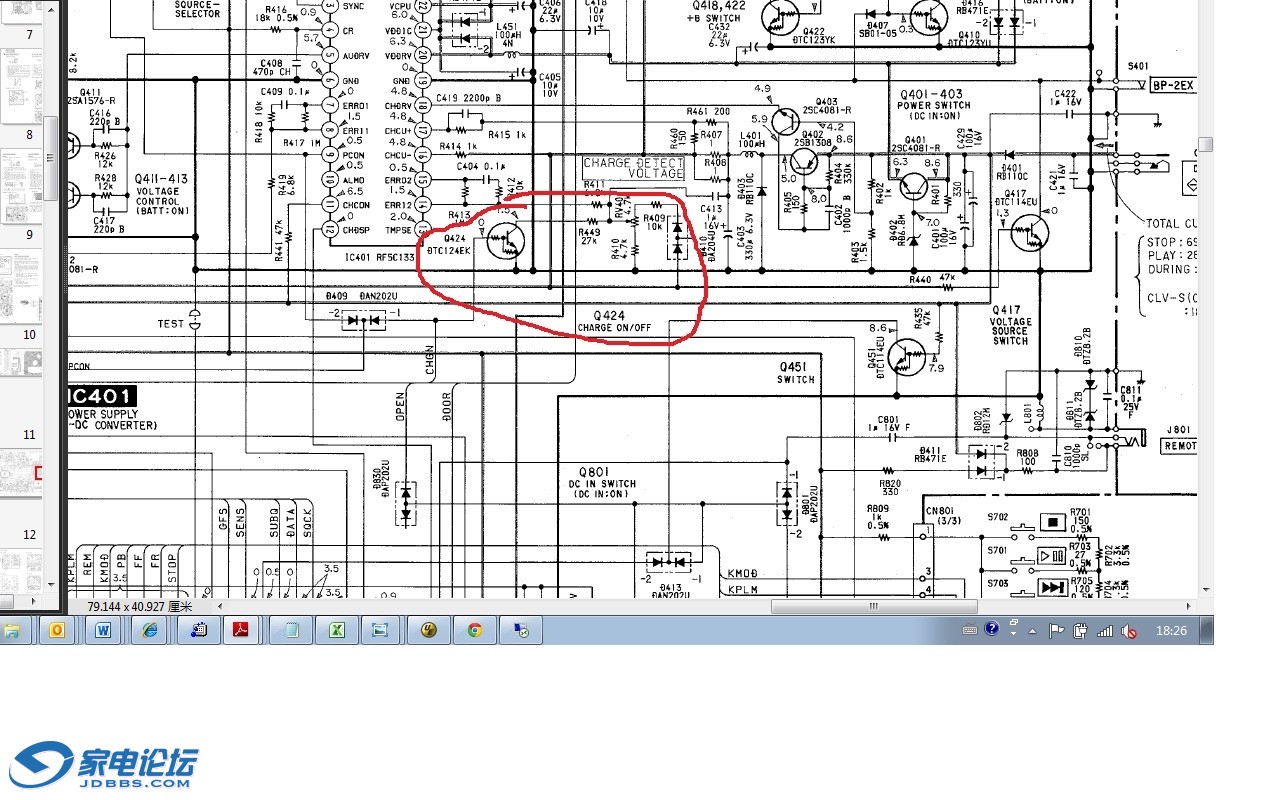

6:Q424 充电
A: AC经D401,Q401进入开关Q402.Q402受控于Q403. Q403的B是5.4V分压器。所以当E受控于RF5C133脚18时,按图纸显示脚18是4.9V。 5.4-4.9=0.5V Q403导通,拉低Q402的B电压,Q402对后面供电。这个电流经过L401后流过R407和406进行电流检测(经D420给BP2EX充电),电压值经R461和460分压后送RF5C133脚17. RF5C133会根据检测到的电流进行稳流操作。充电电压(也就是电池电压)另一路经D410下半支经分压电位器送RF5C133脚14. RV401调整的是充电电压。因为这里RF5C133 的充电输出受上述2个部分的牵制,一个充电电流一个是充电电压,所以这里的Q424就是通过并联R449的方法使RF5C133脚14电压从1.5V降低到1V,使RF5C133进入充电状态。
7:维修建议:
A: 先看CXA1272脚5 FEO输出是否乱跳?应该是平稳的0.5v走到3.5V 再走回来。有些机器聚焦只有1次,有些有3次,依CPU版本号不同而异。可以考虑清洁1272底部及周边,检查供电3.5V是否干净?正常后再查1716. 1272也可以换一片试试,尽管我修机上千台,从没有一片1272坏过。各种可能都考虑一下吧。
|
|
