上海杜比实验室试听室调试手记

epos

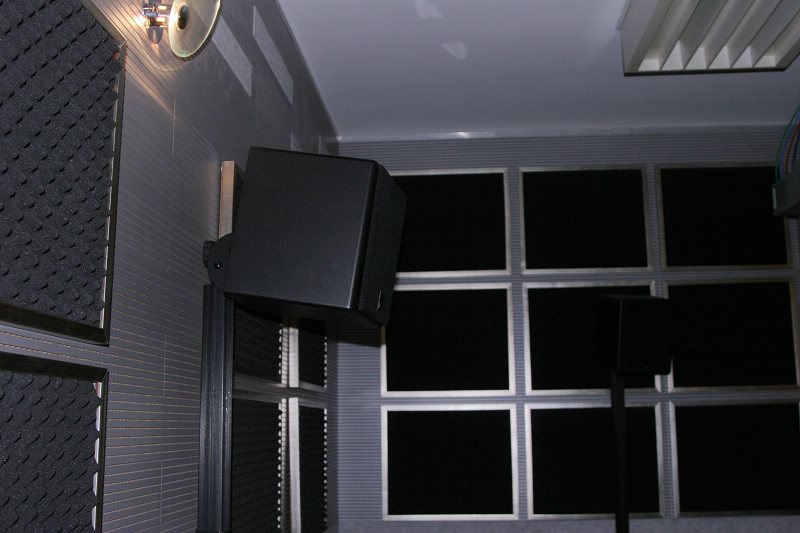

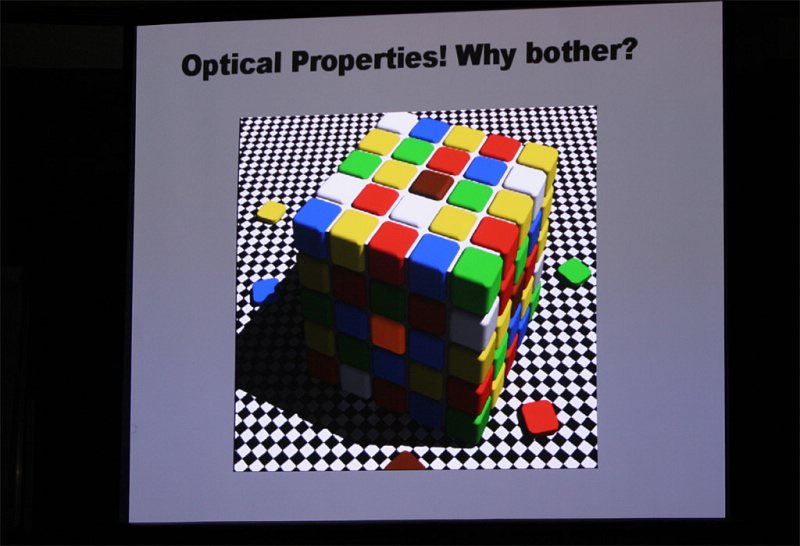

几经争取,才获得同意将前夹墙做为黑色,说是为了商业演示,不能将房间弄得全黑,杜比实验室是一家音频技术开发公司,视听室比较侧重于音频方面是很正常的,但在为不少朋友打造专用视听室的过程中,却有不少对全黑的环境设计比较抵触,下面就用一个著名的魔方图来证实一下环境色调对图像色调产生严重影响的例子:
图中A、B两个色块相信没人会认为它们是同一种颜色吧？

epos

交易区新帖推荐

我们试将色块之外的部分涂黑后再看看？[s:14]

epos

大家也可以用画图之类的简单软件涂涂看，希望通过这个实验能明白我老是极力建议全黑房间的苦心。[s:97]

epos

视听室的改造过程介绍暂告一段落，我们还是开始进行调试吧。
调试工作无非都是些很基础的东西，；例如调整各声道喇叭的指向、检查电源极性、调整各声道的延时量、电平等，这些看来微不足道的工作却能产生出很明显的效果。

epos

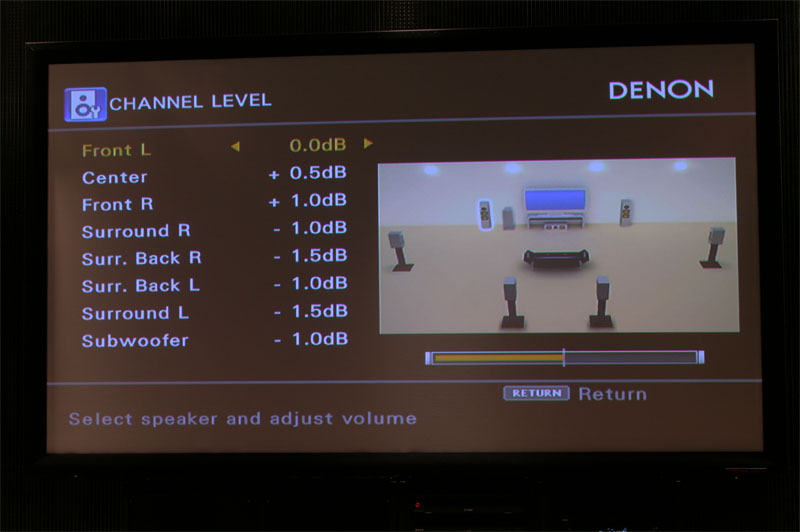

AVR-4308具备有自动测试系统，但我们没有使用它，一是怕他的EQ值修正过量，二是想调出自己所喜爱的音色效果。用一支声压计来校正调整各声道电平，我们可看出这个房间的声学对称性不错，因此各声道电平的修正量很小。

epos

交易区新帖推荐

用全频信号进行频率扫描，发觉100Hz附近的频率给夹墙吸收得有点过量而形成了一个浅谷，下次有机会要木工师傅拆开夹墙，减少填充物。63Hz附近的频率凸起是有意调成这样的，会比较符合人耳的等响度曲线听觉特性，事实上低音炮的电平允许比全频电平高6~10dB，这样会产生丰满坚实的低频效果，如果让机器自动调整，会将这个频段拉得很直，听起来就味同嚼腊了，另外调整各声道电平时，声压建议以90 dB（C计权）为基准而不是很多家庭影院教科书所建议的70dB，因为人耳在不同声压下的等响度曲线听觉特性是不一样的，我们按平时聆听所习惯的声压来调整，会得出比较满意的效果。

epos

最后通过4308的内置EQ对频响不平坦处进行补偿，使用EQ的原则是补偿或衰减量不宜超过3dB，否则易引起功放的过荷和相位的严重失真。

epos

用《HIVI CAST》里面的打板片段来检查音画同步，证实这方面是没问题的，Dolby TrueHD示范碟里某小节的不同步现象应该是后期混音时的小失误，要知道对现场音乐会特别是爵士乐的混音难度是很高的，混音师对音乐的理解和节奏感的把握决定着最后的混音质量，虽然AVR-4308可以对音画同步进行延时调整，但每次更换节目源时都要作一次调整无疑是不现实的，因此进行演示时必需对所播放的片段精挑细选，这就取决于演示者的临场经验了。

epos

调整后欣赏了几部蓝光电影，在目前的情况下基本可以收货，希望下次杜比进行演示活动时同学们提出更多宝贵意见，最好的办法是演示操作人员根据现场上座率进行实时微调，因为人体本身对63~125Hz附近的频率有着很好的吸收作用，最终的演示效果好与差，很大程度上还得依靠演示操作人员的丰富操作经验，演示操作人员的工作职能与现场演唱会的调音师、DISCO的DJ是同一性质的。

唯一的担心是AVR-4308虽然比原来的3808强了不少,但驱动7个S150还是很辛苦的,按电影后期制作室的要求,每声道声压不低于105dB,这个严峻考验对于输出功率为7x130W (8 Ohm, 20Hz-20kHz, 0.05%)的合并机来说,实在有点勉为其难,这个房间的容积约为89立方米,现炒现卖PMI的课堂知识:
对于一间容积为85立方米的房间.
Seat SPL=Sensitiviey- 7dB
(座位上的声压级=扬声器灵敏度--7)
M&K S150的灵敏度为90 dB
放大器输出功率为1瓦时,
座位上的声压级=83 dB
放大器输出功率为100瓦时,
座位上的声压级= (Sensitiviey- 7dB)+20 dB=103dB
放大器输出功率为200瓦时,
座位上的声压级= (Sensitiviey- 7dB)+20 dB+3 dB =106dB

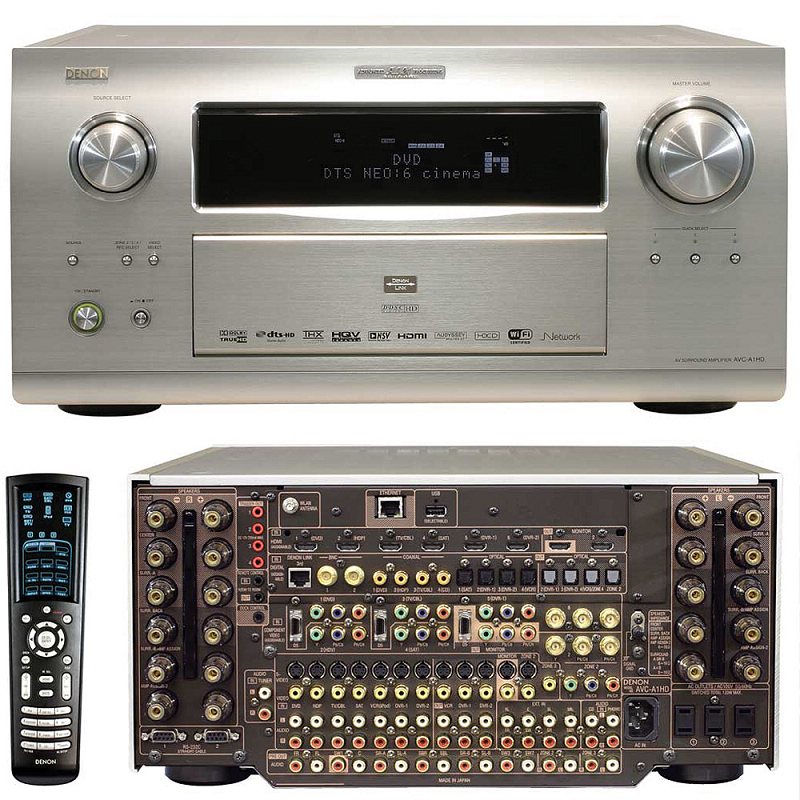

看来只有旗舰级合并机A1-HD以上级别的机型才能满足要求,上海杜比的同仁们,该是再次向美国总部申请拔款的时候了.[s:14]
