去年12.22的Dolby TrueHD上海试听会,部分同学回来后反映效果不够理想,当时俺答应了过几天去看看,谁知俗务缠身,一晃就是差不多快一个月了才抽出时间来.
上海这段时间的天气真是寒冷刺骨,铅色的天空下,长宁路上平时光彩照人的世纪商贸广场也显得灰蒙蒙的.

epos

交易区新帖推荐

杜比实验室国际技术服务(上海)有限公司就在这栋大厦的18F,记得去年试听室施工期间还是炎炎夏日,每次出入这座高级写字楼时,保安还要煞有介事的检查通行证件,俺自小顽劣惯,没机会捉弄别人时也会捉弄自己来取乐取乐,将通行证涂上胡子眼镜后保安楞是没发觉,真失败![s:63]

epos

这次进入大厦居然没人检查通行证,难道天气寒冷,坏分子都龟缩冬眠了?
最喜欢这座大厦的电梯,轿箱内高度起码有4米左右,一张150吋的框架幕可以轻松进入,而普通大厦的电梯轿箱连摆进一张120吋幕也困难,试过曾经因为屏幕进不了电梯而徒步扛上38楼的经历,可见影音这口饭是不好吃的……正当胡思乱想之际,18F到了,那大大的LOGO令每一个影音爱好者都倍感亲切.

epos

接待室里理所当然地也会摆上一些彰显该公司丰功伟绩的光辉文物,无奈没时间细细观察,快步进入试听室工作去.[s:11]

epos

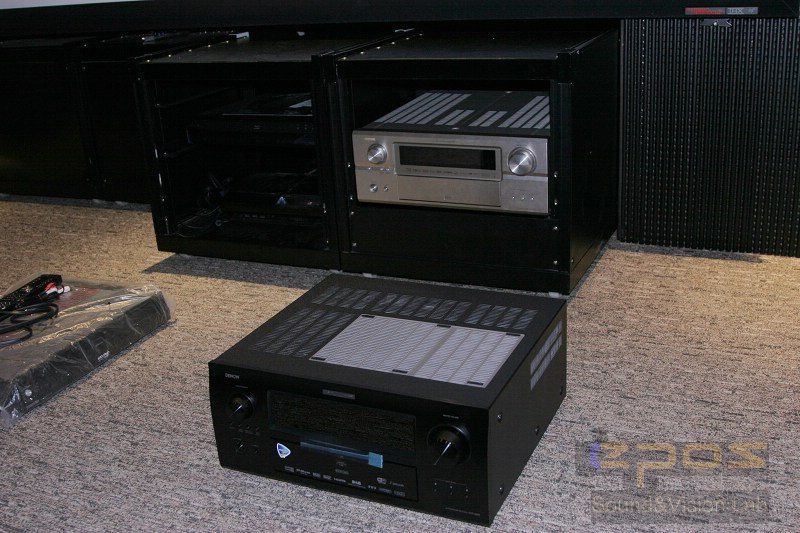

新机器天龙AVR-4308已经准备好,黑油油的面板比原来那台香槟金的3808好看多了,色调也与前墙、器材架更合衬。

epos

交易区新帖推荐

调整之前先简单介绍一下这间视听室的改造过程。

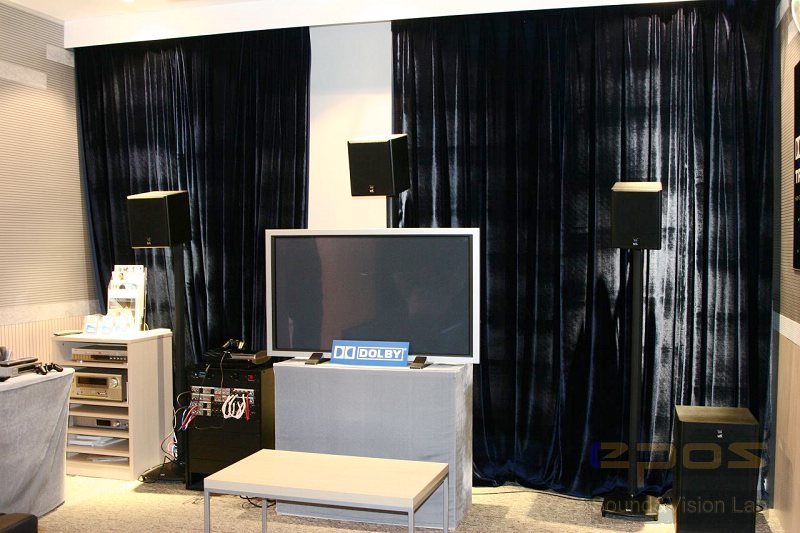

原貌：

nickchan

等着看下文...

epos

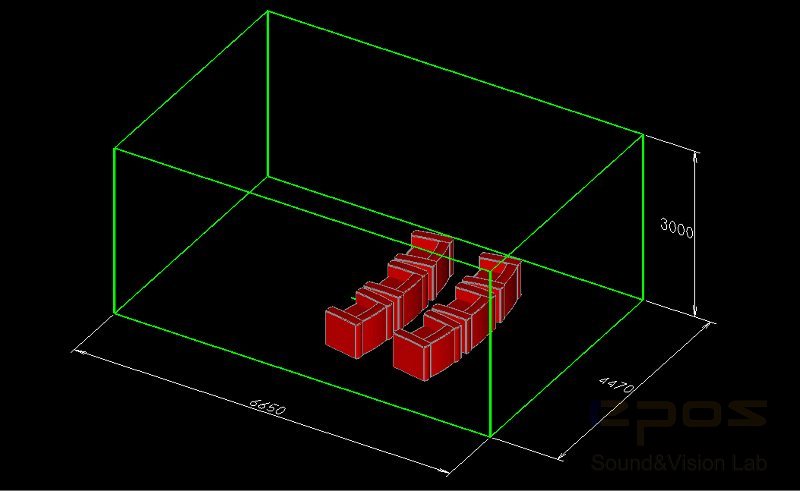

原来房间尺寸是这样的：

epos

房间共振频率（驻波）推导公式Equation是这样的：
F=n345/2D
F代表频率点
n代表第几次谐波
345代表常温下海平面声速(米/秒)
D代表两平行墙面之间的距离.
我们知道.一间典型的房间内共有三组平行墙面(长L、宽W、高H)
三组平行墙面会产生三组共振频率，因声音会随着传输距离/反射次数的增加而衰减，因此实际使用时谐波次数推导到4次已经满足要求，理论上我们还是推导到5次比较保险。
感谢PMI讲师、UC Davis大学电子工程学士、具有杜比实验室5年工作经验、THX实验室9年工作经验的安东尼.格利马尼（Anthony.Grimani）先生为我们传授了直观明快的Equation公式图表表示法。

epos

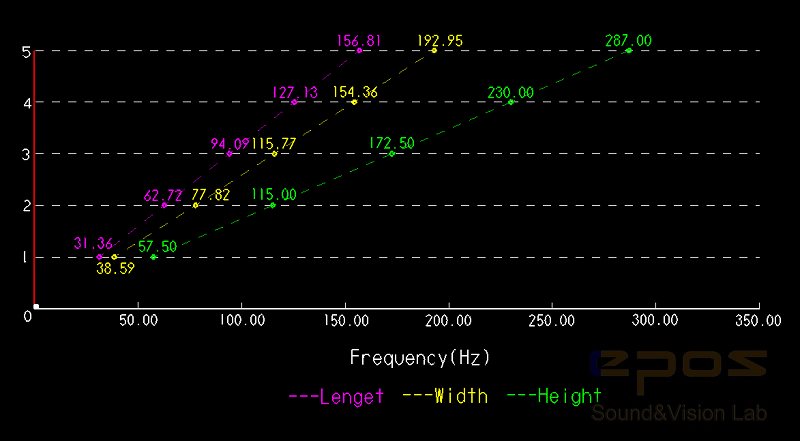

下面俺就尝试用这个图表来列出这个房间的共振频率：
从图表中可以看出：
长度两平行墙之间所产生的3次共振谐波77.82Hz和宽度两平行墙之间所产生的2次共振谐波77.82Hz同属一谐振点，宽度两平行墙之间所产生的3次共振谐波115.77Hz和高度两平行面之间所产生的2次共振谐波115.00Hz非常接近, 两谐振点之间的差值小于5%时就会激励出一个谐振峰，这就是我们通常所说的驻波了。谐振峰的声压上升得很剧烈,由于人耳存在着掩蔽效应,我们会听不见谐振峰附近的频率信息,要想办法处理才行.

epos

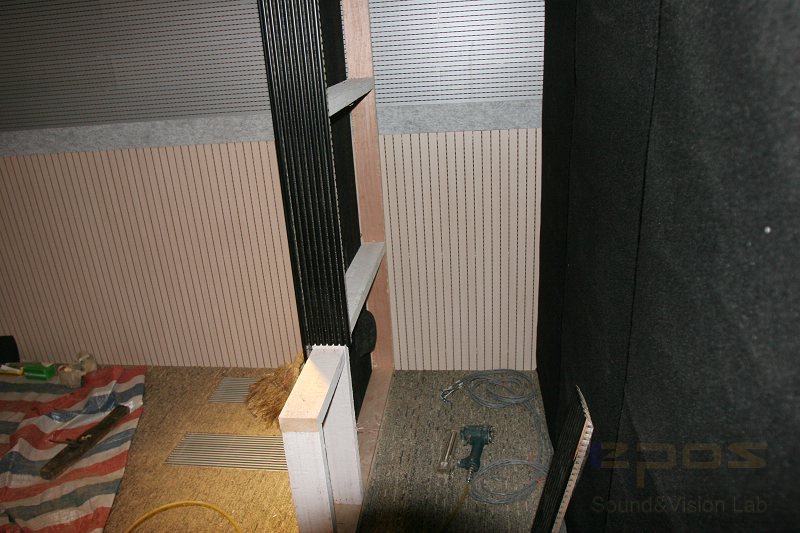

改变长度两平行面的长度会改变谐振点，于是俺在前墙方向加建了另一堵夹墙，一来可将音箱器材隐藏在里面，二来可改变房间的声学特性。

epos

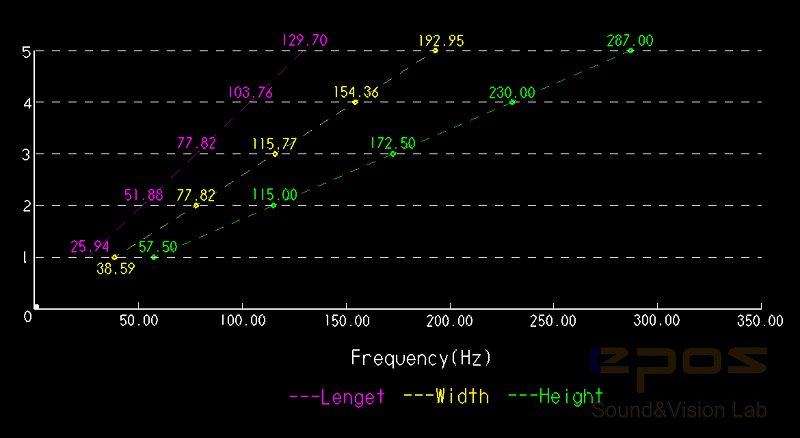

改造后的共振频率分布如图中所示。
我们可以看到，长度两平行墙之间所产生的3次共振谐波77.82Hz已经变为94.09Hz,成功地与宽度两平行墙之间所产生的2次共振谐波77.82Hz拉开了距离,但同时也看到宽度、高度所产生的谐振峰还是保持原状，由于这个房间的宽度、高度无法改变，因此只有另想办法.

epos

所采取的措施是将夹墙做成吸声体,将115Hz附近的峰值压下去！
有朋友以为对付低频驻波非得用低频陷阱，其实吸收低频的手法是多样的，例如将一件3MM薄木板钉在一个特定尺寸的方框上，就会对应某个频率产生3dB左右的吸收量，这在因受空间限制不能使用低频陷阱的场合下具有很现实的意义，充分发挥你的创意吧。



[ 本帖最后由 epos 于 2008-1-19 11:40 编辑 ]

wx7303

第一次板凳

epos

低音炮也安装在夹墙里，不但令视听环境整洁美观，而且夹墙的腔体效应可以过滤掉影响定位的高次谐波，使低频能量分布得更均匀。
