元宵节转帖：
               寻找母带的声音——Prism sound DA2 顶级数模转换器
     Prism sound 无论在专业人士还是HIFI发烧友口中都是个神秘又有点高不可攀的名字，他家的设备都是仪器级别的（Prism sound 除了生产录音室设备外同时也生产音频测试仪器），价格也十分高昂，值得庆幸的是随着国家经济水平的提高，这些曾经高不可攀的品牌开始在国内的单位或者个人手中出现，我今年的运气不错，新单位的棚马上要完成，当中的ADDA就是Prismsound ADA-8XR，另外Orpheus也曾经在家里使用一段时间，如今DA2也静静的躺在我的设备架上，那种满足感是很难用文字来形容。
       DA2在Prismsound的产品定位里是属于Mastering级别的The ultimate DA converter，也就是说是属于母带后期制作的终极DA解码器，根据资料搜集，该型号最早在1992年为Abbey Road Studios（EMI）开发，1998年改版为96K 24Bit版本，之后就再也没有升级版出现，为什么十年都没更新？我想没有人怀疑他家的技术吧？ADA-8XR以及Orpheus都是最新192规格的，我个人觉得只有一个原因，就是DA2太完美了，新技术一直无法能完全超越它。
       好了闲话少说，让我们来揭开DA2的神秘面纱吧——

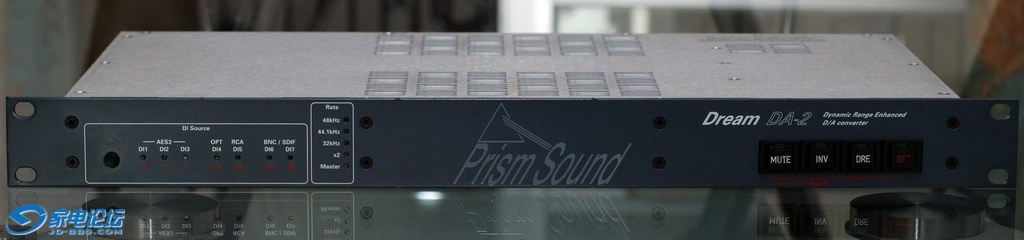

前面板很简单，左边是输入切换设定，以及输出电平设定，DA2的输出电平可以由+5db到+28db可调，右边是功能设定。

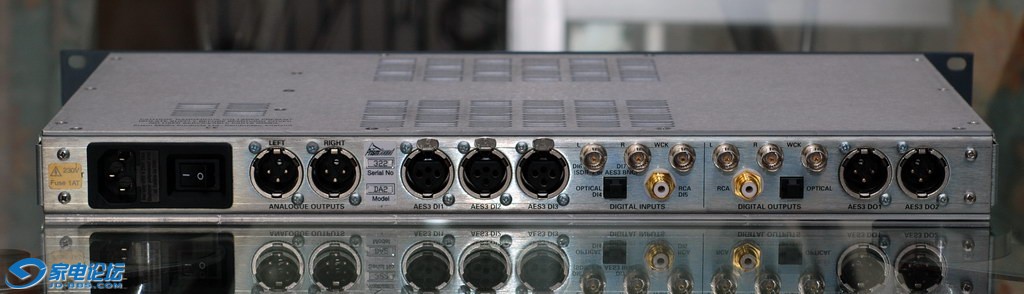

       后面板是由左道右分别是模拟输出，数字输入，数字输出，DA2不但可以作为数模转换器，还可以作为数字——数字的整形处理器，这是DA2的一大卖点，因为Prismsound的抗jitte技术是业内的龙头，所以数字新号经过DA2的整形纠正后输出给数字母带记录是最完美的，另外DA2还可以作为系统母时钟输出，以保证母带时钟的同步。
       大家留意到中间的那两组BNC的数字输入输出接口吗？这是标准的I2S平衡数字输入输出口左右声道数字信号独立，并且时钟信号也独立，属于仪器级别的数字接口哦~~~一般机器上见不到~~~如果你有他家的AD2才用的上~~~嘿嘿~~

摆龙惹人

交易区新帖推荐

OK，真正的面纱要揭开了：

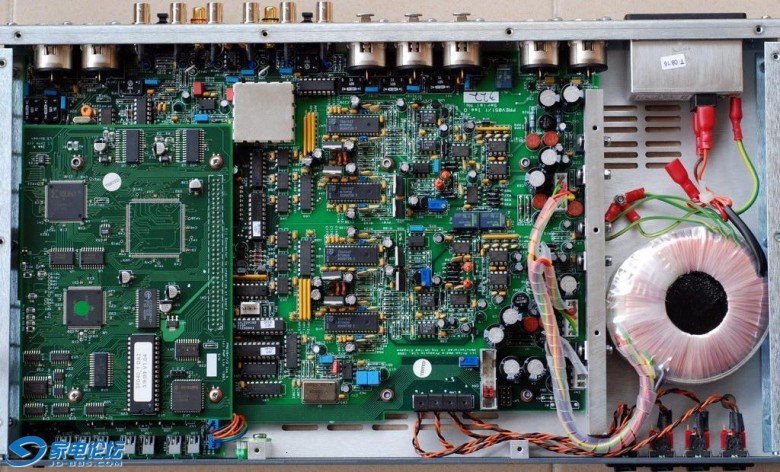

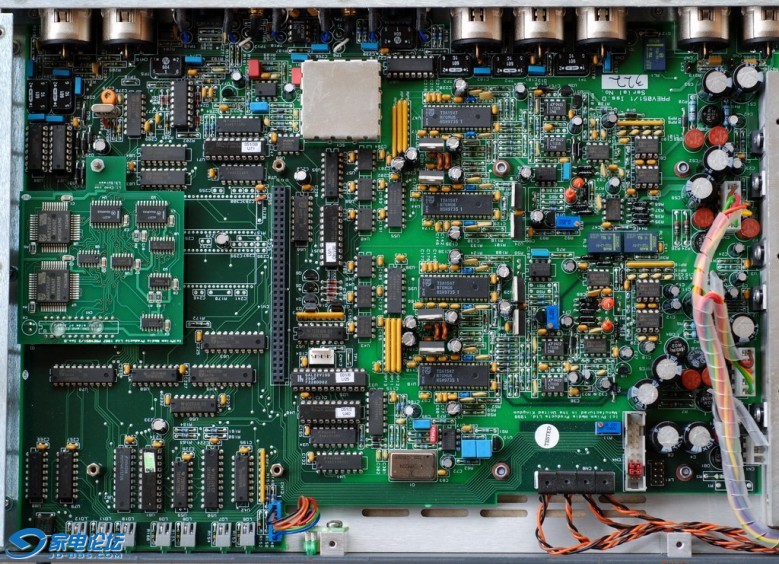

       DA2使用的是模拟电源，这是生产时间上决定的，因为90年代开关电源技术还没有太高明，但也有不少人是只忠于模拟电源。DA2 的电路板分为3层，左边最上边一层是数字信号接收、整形、以及数字滤波器。
       揭开DSP板，是两片SAA7350单比特流编码器，这是PHILIPS DAC7解码电路里的其中以个重要环节。7350板的下面那密密麻麻的IC阵就是DA2的数字输出转换电路。靠近数字BNC口的铁盒子估计是主时钟电路。

摆龙惹人

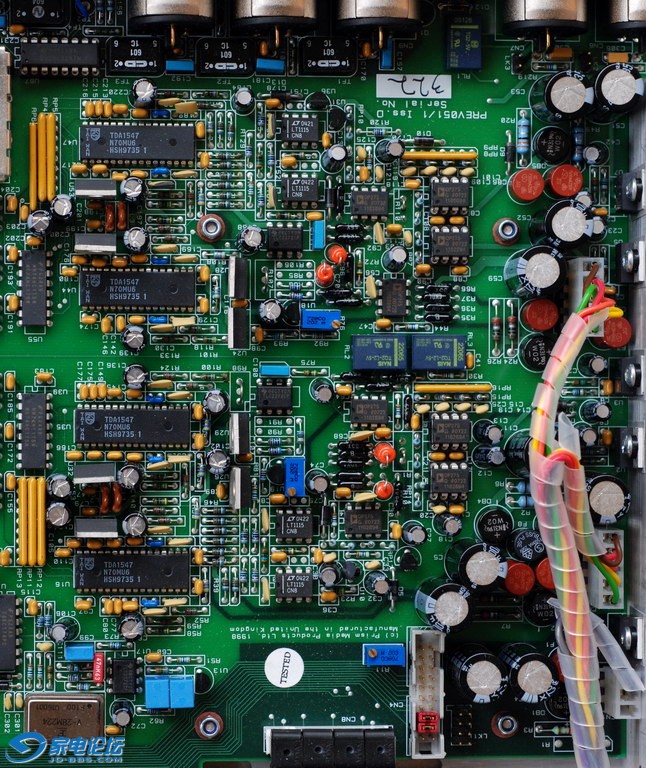

右边的一大半电路就是DA转换电路——PHILIPS TDA1547 共用了4片，IV转换运放是LT1115，电压放大运放是OP275。

摆龙惹人

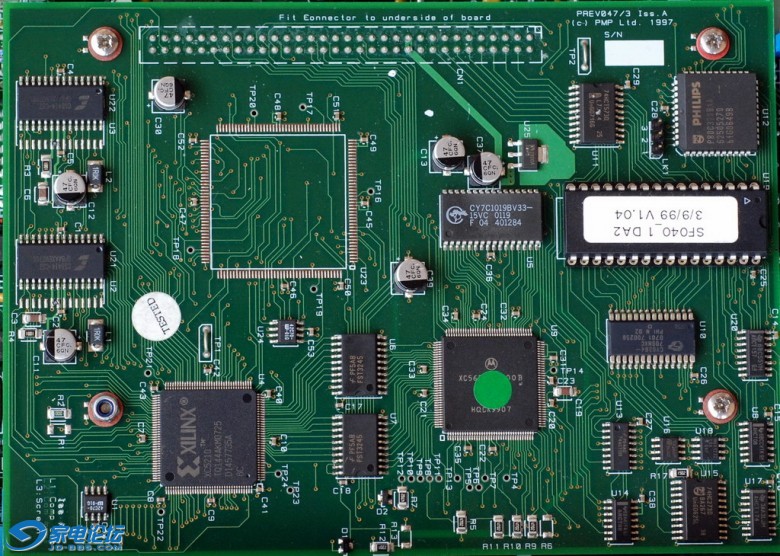

DA2的关键部件DSP板：
90年代Prismsound已经使用FPGA+DSP作为数字滤波整形了，这是低jitter的关键，每家高端解码器都有自己的独门秘籍，就是这个电路决定了数摸转换的音质。解码IC谁都能买到，这个数字DSP的程序就是自己的秘密~~~~

[ 本帖最后由 摆龙惹人 于 2011-2-18 00:25 编辑 ]

摆龙惹人

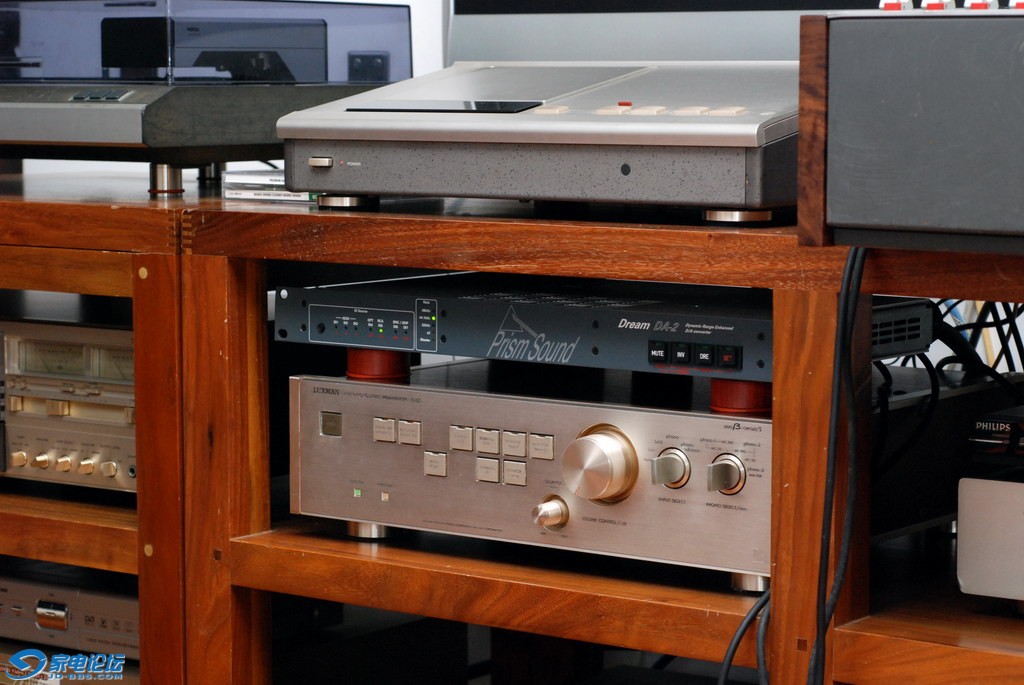

好了，电路看完，说到声音，我的听音系统是比较传统的英国式，TANNOY Turnberry 音箱，前级是英国老牌调音台AMEK BCII，CD机时LUXMAN D500 （同样使用PHILIPS CDM3的光头），CD机以SPDIF接入DA2做解码。参考的LP系统是REVOX 795唱盘+日本transfiguration Spirit MC唱头，LUXMAN C-05唱放前级。

摆龙惹人

交易区新帖推荐

为了迎合Prismsound的开发初衷，试听的唱片我都选用了EMI出品的LP和CD，为了对比不同时期的的母带特色，我选择了两种不同版本的CD，一组是89年前出版的CD，一种是2001年EMI具有标榜着ART技术（即Abbey Road Studios Technology）是EMI得到Prisms技术支持后再重新将母带Remaster出版的CD。我当然没有母带，但是我以LP作为母带的参考，因为这是最接近母带制作年代的出版物，我想了解高端LP系统的话应该不会怀疑他的忠实性。

这是一组早期的版本：1、奥伊斯特拉赫的贝多芬小提琴协奏曲。2、普列文指挥的门德尔松的仲夏夜之梦；
       这是一组后期的版本：1、卡拉扬指挥贝多芬三重奏协奏曲。2、朱里尼指挥罗斯特罗波维奇的德奥夏克、圣桑的大提琴协奏曲
下面说说个人听感：早期的两张CD在DA2的解码后听到的音场比我的LUXMAN CD直接解码出来的声音大的多，交响乐队的规模表现得更出色，高频略有收敛，中频绵密，与低频连贯性更好，对比LP唱片，这回LP唱片的特色还是比较明显，首先LP的音场更大，弦乐质感更强烈，但中频与低频的感受DA2略占上风，这让我比较意外，因为原来对比我的CD机LP时完胜的。

再来对比后期有ART技术后出版的CD，在DA2没有进驻之前，ART版唱片在我的CD机对比LP 的声音已经有8成相似，这是我后期大量购买ART再版CD的原因，如今在DA2的还原下，ART的技术得以完整的体现出来，声音从高频道低频的的连贯性非常完美，让你完全感觉不到是在听数字的声音，在对比LP后发现，这两个版本的CD在中频方面居然更突出于LP，我指的是声音的密度，这难道是Abbey Road Studios 在做Remaster的时候使用了什么更高的技术？这声音让我想起了自己91年刚入行的时候陪伴了自己7年之久的STUDER开盘机，对，这就是模拟开盘带的密度！DA2让CD拥有了开盘带的音质——寻找母带的声音由Prismsound DA2开始！

以上全部为转帖，版权均为‘  hpstudio ’网友所有！！


[ 本帖最后由 摆龙惹人 于 2011-2-18 19:25 编辑 ]

摆龙惹人

再转一篇：
   作者Margindge，中间加多了操作说明和其个人感受，因为某些原因，就不单发了，发在这里。非常感谢Margindge。

Prism Sound Dream DA-2,96Khz 24bit高精度数模转换器,拥有绝对可靠的数模转换电路和时钟电路,以及可切换的7路立体声数字输入,和可选DRE(动态增强)解码的模拟输出和数字输出.另外DA-2拥有完备的各种格式标准的数字输入输出模块,所以它也是一台高精度的D-D接口格式转换器.

DA-2所有的控制及状态显示都在前面板,且极为精简:5个按键,12个灯.似乎完全不需要显示屏的存在.

右侧四个方形按键, 可单键控制,亦可组合控制.单独控制分别是:MUTE,静音模拟输出;INVERT,左右声道反转相位;DRE,数字模拟输出皆切换到动态增强解码模式,可将由AD-2或AD-124已DRE编码的数字信号解码输出;左侧圆形Select圆形按键可在7个输入端口中切换输出信号的输入源;SET+MUTE,可选择静音输入端口,这样在切换输出监听时就不会打开不必要的输入源的监听,select切换端口,MUTE键打开或关闭端口静音;SET+MUTE+INVERT,进入Split96模式,可使用select按键选择是否在DI2和DI3使用双线模式,也就是说输入两个44.1/48KHz信号,以让设备工作在88.2/96KHz状态下(数字输出也变为88.2/96KHz);SET+INVERT,进入输出电压选择模式,可使用Select按键在+5dBu到+28dBu范围内以1dB为单位切换选择,如果需要更小的调整,可以再按着INVERT不放,用Select按键在-0.05dB到-0.95dB范围内微调,该设置将在下一次调整输出电压时自动归零.SET+DRE,进入master模式,DA-2默认处在时钟slave模式,侦测数字输入信号采样频率来调整自身时钟,通过自身时钟重新优化输入数字信号,进入master模式后,DA-2将不识别输入信号格式,强制工作在指定频率,你可以用时钟线连接DA-2的时钟输出,以使下级设备使用DA-2的时钟信号.

后面板包括了电源开关,以及立体声的模拟输出,7个包含不同传输规范的数字输入接口和数字输出接口.数字输出包括:AES3的XLR输入输出;支持Split96的AES3的XLR输出;IEC958光纤输入输出;IEC958同轴RCA输入输出;75欧姆BNC接口SPDIF-2输入输出;以及75欧姆BNC接口时钟输入输出.

DA-2的使用非常简单和快捷,但这并不能说明它功能的匮乏.说说个人的使用习惯,我会使用DA-2作为主时钟源,因为它的时钟精度相当变态.你可以用一台bigben将DA-2的时钟信号分流给其他需要同步的数字设备,这样就不会为它唯一的时钟输出而局促.我将数字接口或声卡的几个数字输出给DA-2,用DA-2的模拟输出给监听,数字输出给母带刻录机或者另一个数字接口.我可以很方便的在多个数字音源间切换监听,而且可以很快的刻录或录制最后的母盘.当然,你也可以用模拟输出给模拟母带录音机,用数字输出给数字监听或其他数字设备.

数模转换质量当然已无须我多言, 我只说说其特点.首先是低频延伸极佳,但又控制的极好,相比自家的Orpheus,低频不会那么汹涌,不会那么铺张,准确的恰到好处.中频密度非常好,颗粒感极强,其他DA只能望其项背.高频在保持极高延伸的同时亦做到了极低的失真,听起来尤为自然,丝毫感觉不到刺耳,其他高阶DA就完全做不到了.另外,如果说DA-2模拟回放让乐器有血有肉,聆听着犹如身临其境的话,那么其他DA真得就只有让用户看照片的份了.

使用过Prism Sound Dream DA-2后,你绝对不会在对为什么那么多顶级母带棚都用它这个问题而怀疑DA-2的水准了.因为如果Prism Sound自己不再改写历史,历史也依旧落墨于Dream DA-2.

摆龙惹人

接转：关于PHILIPS 的DAC7数摸转换电路我转帖一篇介绍给大家做初步的认识：
       1987年，飞利浦公司首次推出采用数字比特流技术（Bitsream)的单比特DAC芯片， 它为高性能低价格CD唱机的出现奠定了坚实的基础。1991年9月推出的DAC-7将比特流技术发挥到淋漓尽致的地步，同时还保持了合理的价格。音响史上有众多采用DAC-7的名机。如飞利浦的LHH-900R，800R,300R,951。马兰士的CD-72，CD-17，CD-23。麦景图的MCD-7007。先锋的早年旗舰PD-T07。meridian的602/603,还有几乎所有欧洲数字音源厂家如Rotel,Altis,Deltec,Revox,Studer等都在其旗舰系统中采用DAC-7。进入21世纪之后，TDA1547依然锋芒未减，目前世界上最高级的SACD唱机——马兰士的SA-1仍然采用DAC-7，令世人不得不对DAC-7再次侧目。 迄今为止，DAC-7仍然是飞利浦最高级的比特流DAC芯片。在飞利浦的产品手册里，是这样评价DAC-7的；拥有顶级性能的双声道数字比特流DAC芯片，1Bit数字模拟转换器专用，使用DAC-7可以轻而易举获得高保真的数字音频再生。DAC-7非常适合用于要求高质量的CD和DAT播放器，或者用于数字放大器和数字信号处理系统之中。这样的评价非常中肯。 DAC-7包括TDA1547和SAA7350 ， 因为过取样和噪音整形电路制造出的大量高频数字信号会对TDA1547中的模拟电路造成干扰和调制。所以将配合TDA1547的三阶噪音整形和24倍过取样电路单独设计于SAA7350之中。这也是TDA1547成功的最关键之处。现在飞利浦又对SAA7350加以全面改进，将数字滤波器也集成进来，新型号定为TDA1307，仍然是专门配合TDA1547的芯片。不过TDA1547和TDA1307合起来叫DF7。 TDA1547采用了双极组合型金属氧化物半导体工艺。在数字逻辑电路方面，采用最佳的时钟频率，可以减少数字噪音的产生。在模拟电路方面采用双极型晶体管，可以使运算放大器获得较高的性能。在电源供应方面，TDA1547费尽心机，首先是模拟电路与数字电路分开供电，在数字电路里面，高电平逻辑电路与低电平逻辑电路分开供电，并且都是左右声道独立供电。内部总体结构方面，TDA1547采用双单声道设计，彻底分离，输出也是左右声道独立输出。 TDA1307可以接收16、18、20bits格式的信号，输出音频格式32bits。内置接收界面，去加重滤波器，采用8倍过取样有限脉冲响应（FIR）滤波器，3阶或4阶可选型噪音整形电路。标准型芯片信噪比达致当今最高的142dB，动态范围高达137dB。 马兰士的SA-1将DAC-7最完美的运用，它采用四片TDA1547和TDA1307构成全平衡电路。模拟放大部分采用马兰士高级机型里大量使用的HDAM。

上面的介绍可以看到，DAC7的组合从89到2000年后SACD的出现都在使用，其中道马兰士的旗舰SACD机SA-1中才使用到4片1547，其实1547使用一片就已经是足够解码立体声信号，为什么使用到4片？我们可以从图片上看到——DSP版上的数字接收IC CS8414使用了两片！SAA7350同样使用了两片，这是典型的全平衡数字信号的设计，但照道理1547用两片已经是全平衡输出了，原因就是动态范围，为了追求更高的动态范围，Prismsound的设计师吧1547做了两倍的叠加才得到了114db的动态范围。当然，从技术指标上DA2不如比他便宜一倍的Orpheus，但这是我见过最豪华的DAC7解码器~~~~可以说是发烧到极致~~~~

playdog301

摆兄如果入了这个DA请一定要发表一下听感，介绍太毒人了

摆龙惹人

原帖由 playdog301 于 2011-2-18 20:30 发表
摆兄如果入了这个DA请一定要发表一下听感，介绍太毒人了

要破产的[s:8]

摆龙惹人

可以跟prism sound DA-2抗衡甚至超过的黄金解码Lavry Gold 924
转：网友‘jerrylau’的帖：

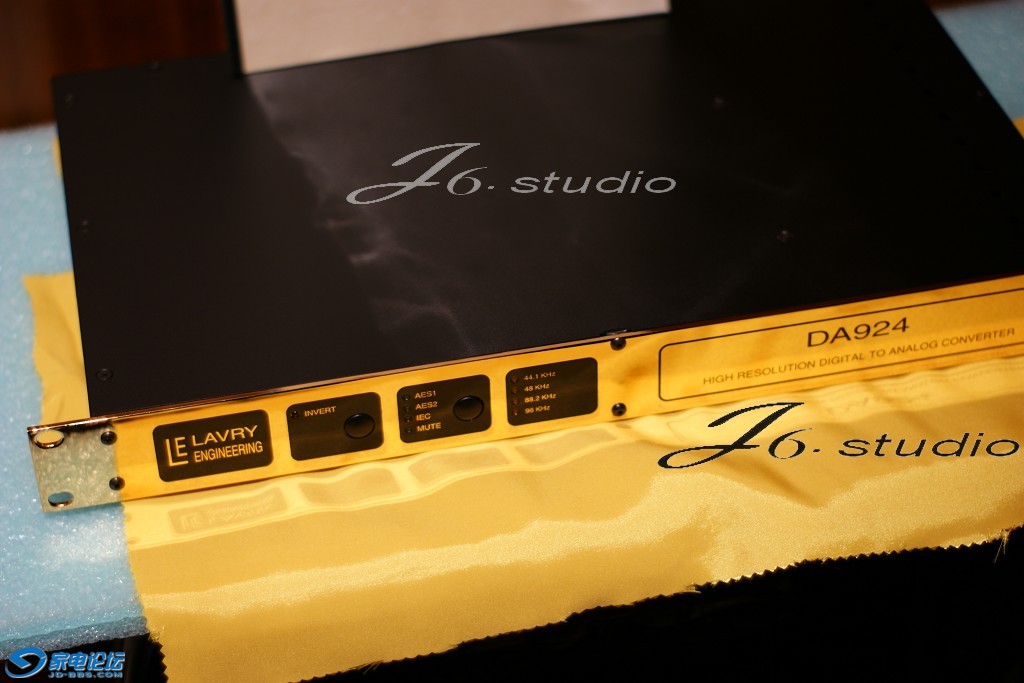

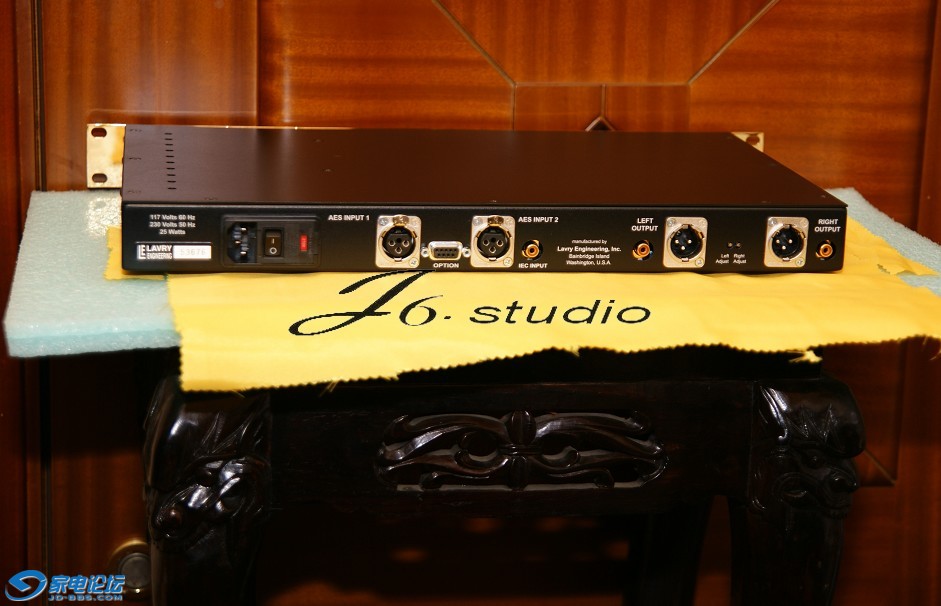

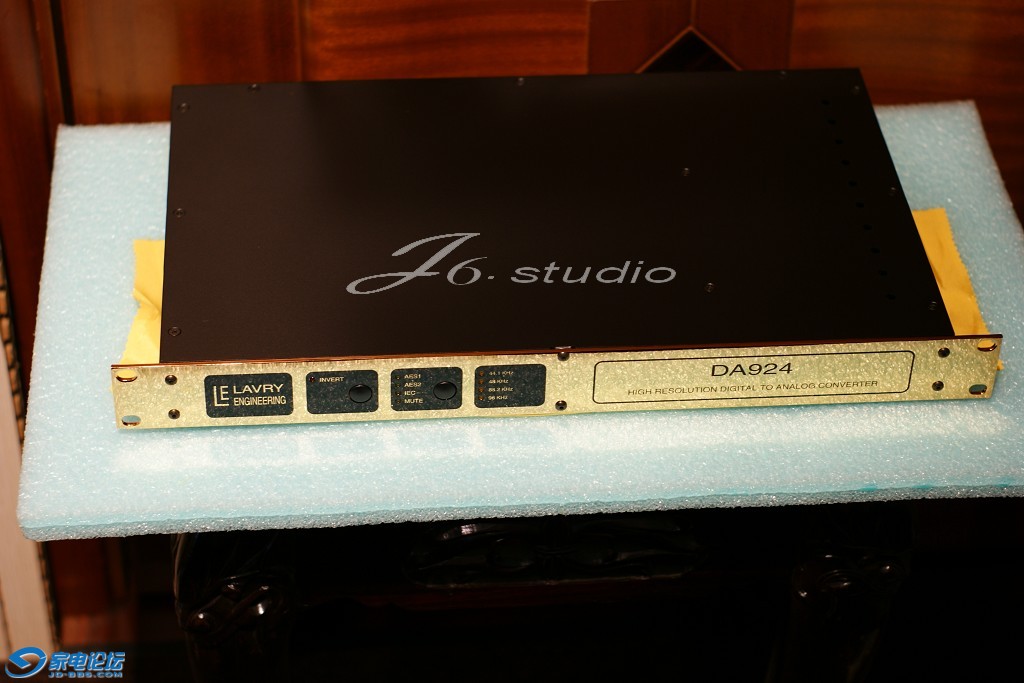

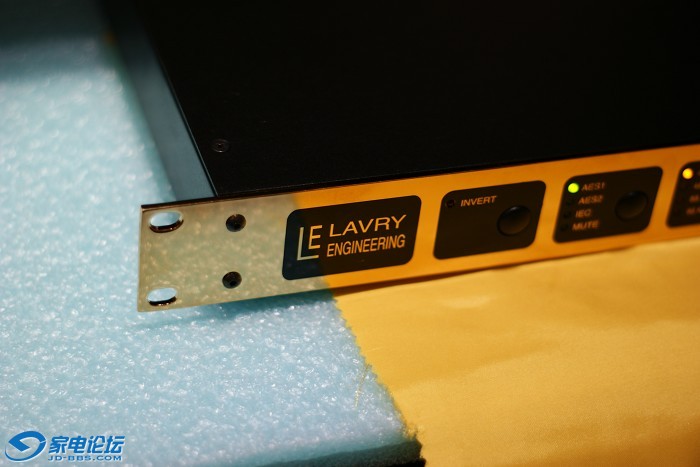

       Lavry Gold 924 新到测试
才到了一台 Lavry Gold 924 DAC 这2路DA的价格 实在让人大跌眼镜 6万8 。

不要怀疑 没看错 是人民币 68000 这么贵的东西 可能很多自称发烧界的大师们 对此也都望而却步

首先说说这台机器的声音表现如何 原本我有1台 Lavry Blue ad/da 价格在2万3左右

插上对比下 果然让耳朵不得不默认 924的声音太帮了 低频的下潜 声音的开阔 高频的延伸 中频部分清晰的分频点

没一件乐器在这台DA里过了后 都会清晰的被分开 让从监听里听到的声音 不会糊成一团 其实这个都有点废话了

Lavry Blue的档次已经足以这么体现 不过 高频Blue有点刺耳 低频发出是很弹性 比其GOLD 少了下潜以及开阔 废话不说 发帖也是炫耀下

谁有好机器不想让别人看下 我没那么伟大 也没那么谦虚 大家欣赏下 无可厚非 有人说拿出来炫耀什么的 其实今天就是拿出来炫耀的

摆龙惹人

           对各个大厂的DAC的看法
这是音乐与音响论坛的asdff大大写的对各个大厂的DAC的看法，转载在这里（当然，图片是我加的），仅供参考。
其实DCS、WEISS、PRISM、Pacific、Lavry都很好，这几家都是比较有技术的厂家了。先看专业版的定价(作为工具，是比较有参考价值的，hifi的定价非常不靠谱)。其实看价格就知道，顶级都差不多那个价格段，谁也不会超出谁太多。Pacificb比较贵，他是AD DD DA一体机。
        作为工具，我感觉ADC对这些厂家可能会更重视点。所以有时候DAC只是这些厂家的部分实力体现。

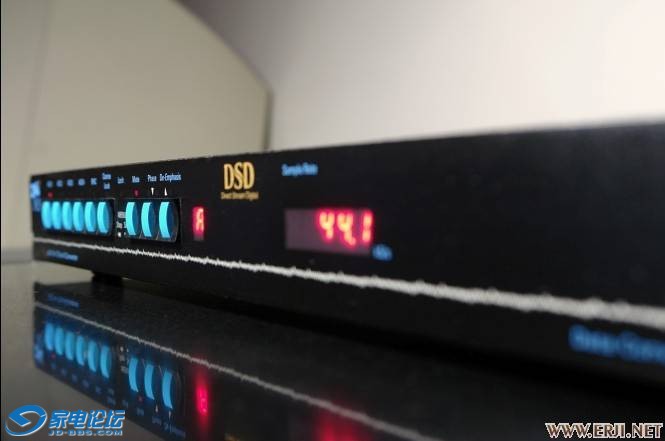

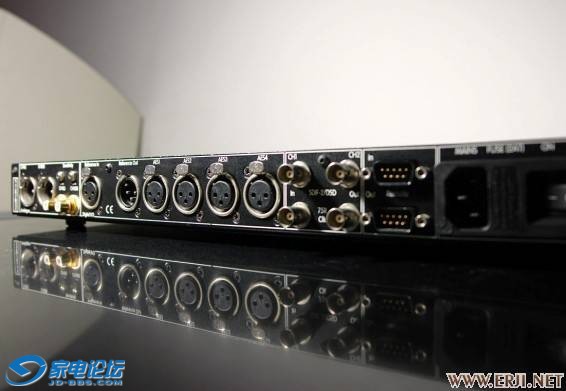

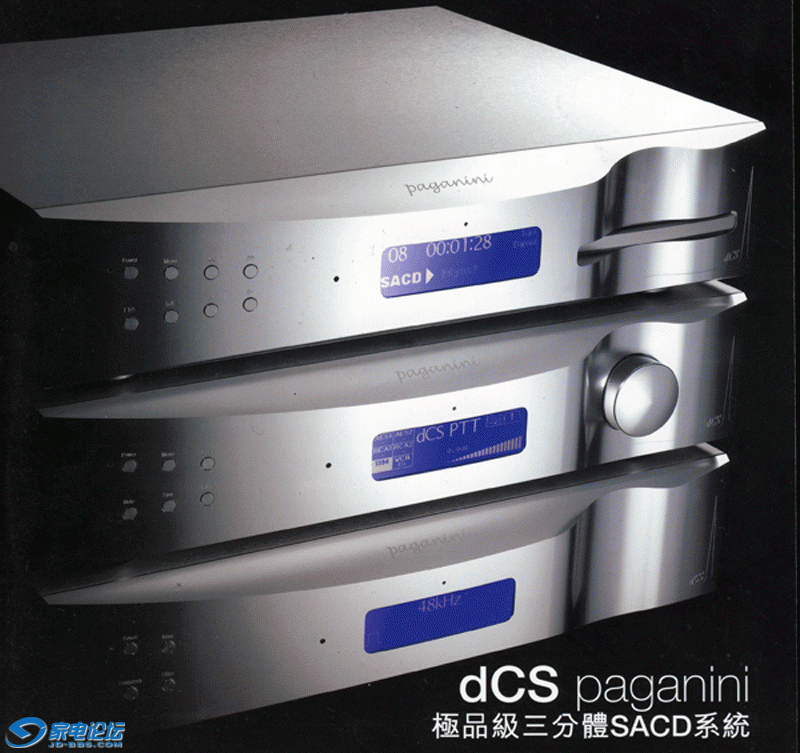

DCS听过几套，分析力非常不错，得特别高频很华丽。Ring DAC很厉害，自己搭出来，而且全套算，有时钟、升频。功能设置应该最丰富了。时钟在那个时候已经可以加铷钟或GPS，日本第一估计也是抄了去搞个铷钟出来。
      DCS954：

[ 本帖最后由 摆龙惹人 于 2011-2-22 19:14 编辑 ]

摆龙惹人

Prism DA2，在自己家试过，很扎实，侧重点更倾向于中低频段。我觉得有大口径喇叭的用这个是比较对头的(至于那些古董类大口径的效果就不得而知了)，小口径可能可能有点浪费。估计这和他的频响0.05db 5 Hz有关吧。prism的时基部分个人感觉应该处理得最好(Pacific的资料太少，或者可能更好)，这个没办法，他家背景就是做仪器。其实DA2的原型机DA1的设计者之一Julian Dunn离开prism后，也成为了AP的著名工程师。弱点是比较老，只支持到96k，有点遗憾。
