本帖最后由 guyue 于 2012-10-11 15:19 编辑
今天我的安桥功放开机只剩下前左声道发声，打开test tone，开大音量，冲一冲，后置右声道无论如何也不能发声了，这个毛病已经存在一年多了，看来终于病入膏肓了，由于以前拆了研究过，知道是由于继电器的问题，因此决定开膛破腹————

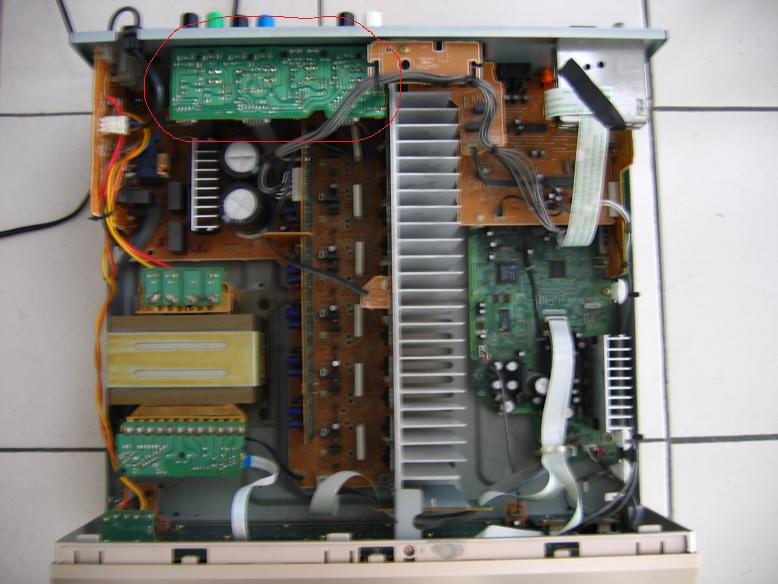

红圈部分就是要拆的板子

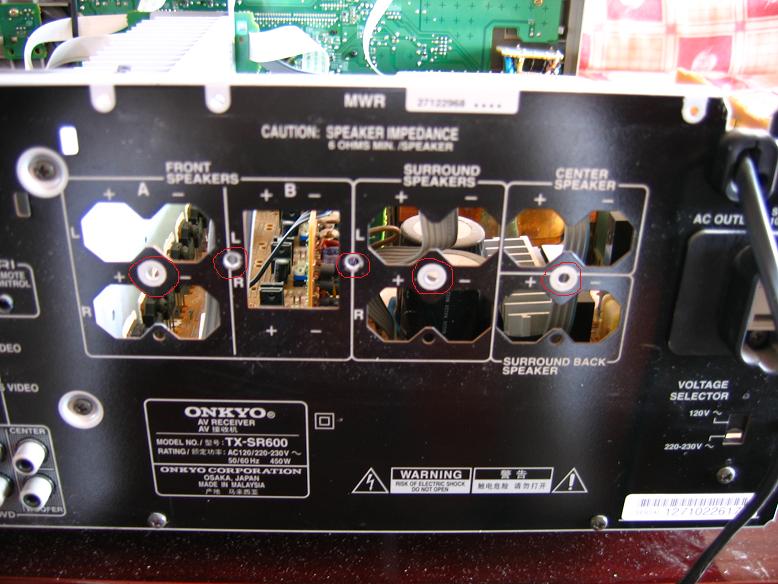

卸下背面5个螺丝

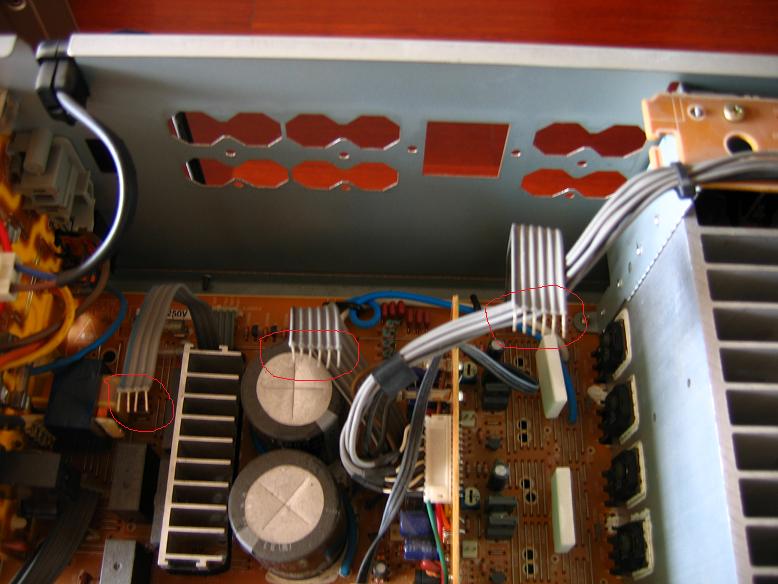

按箭头方向按住白色的插座，就可以非常轻松的拔除线头
拆卸后的线头
拆完接线板的后背，红圈是螺丝孔
四个继电器就是我们需要拆下来修理的
拆完继电器的板子

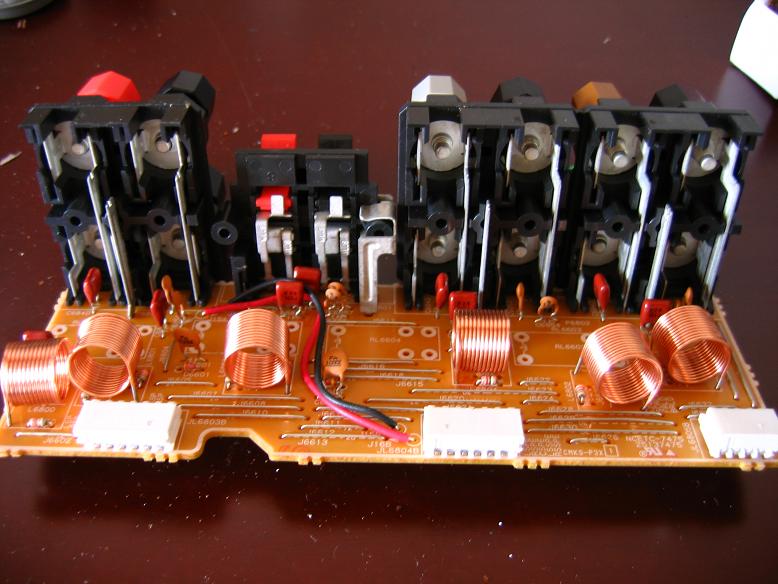

正面

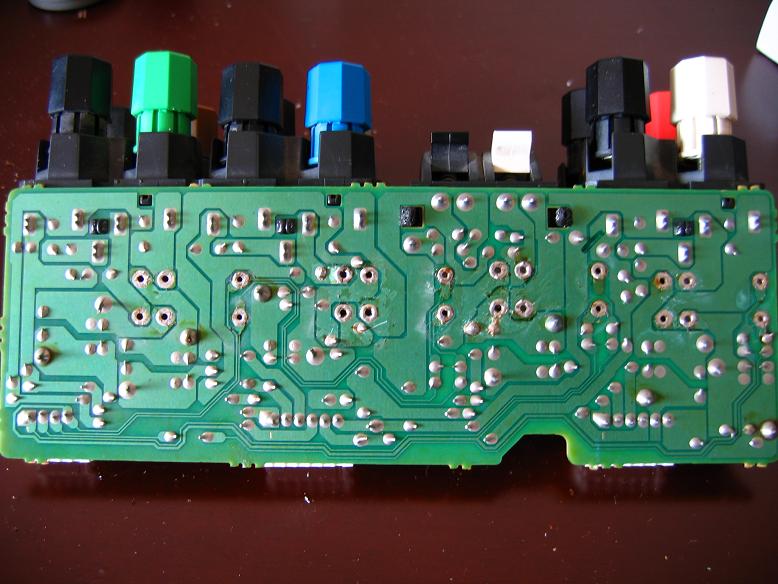

反面
拆下来的继电器
脱去外衣，红圈里是两对触点
发黑的触点
清洁完毕的触点，亮了，加了一点缝纫机的润滑油，对防止氧化有好处
拆卸继电器的小起子、清洁触点的磨砂橡皮、润滑油

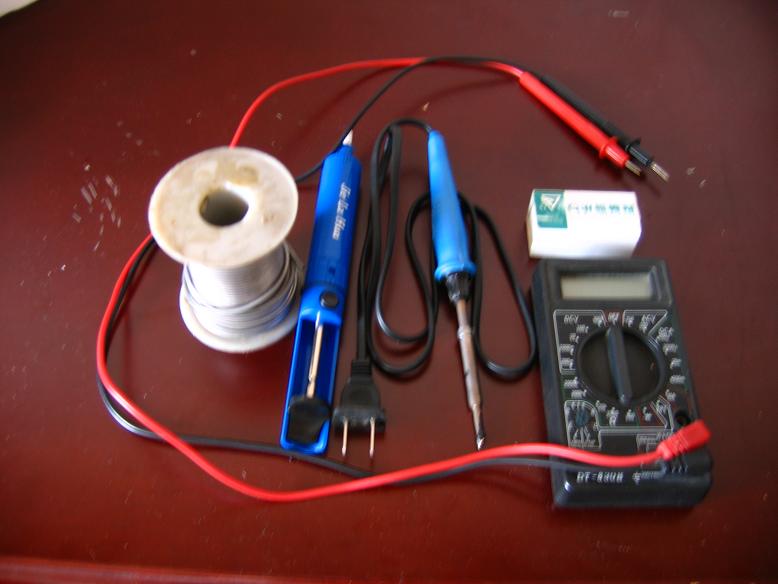

电烙铁、吸锡器、万用表、松香、焊丝
清洁完毕，按原样焊好，装好，打开test tone，熟悉的6.1声道的粉红噪声又回来了，至此缠绕一年多的顽症终于解决。对于其它功放的类似故障，可以采用相同的方法处理。触点上加润滑油，会在触点打开时，在表面形成一层油膜，隔绝空气，对防止氧化有莫大的好处。
一点提示，拆卸继电器的时候，一定要用吸锡器，否则烙坏了线路板和继电器不要怪我没有提醒。并且在打开继电器的外壳时一定要小心，不要碰坏线圈，否则真的无法起死回生了。
另外，谢谢斑竹大人的加分，使我可以继续上传，来完成这个帖子。拍继电器真累，微距+手动对焦，还不能打闪光灯。
67楼更新了代换OEG继电器的照片
[ 本帖最后由 guyue 于 2007-5-28 21:38 编辑 ] |
