摩摩看：YLJ也发烧(有摩机手动能力的请在此发表大作，建议加分分)

$雅居主人$

不要换变压器,就买一个220输110的变压器回来就行了,然后动手摩改运放为独立电源,跟着伺服电路和解码蕊片周围的电容要换掉及摩改为独立电源,这当然你要查一下资料是什么蕊片,哪个脚是供电的,是多少V的要搞清楚才行.摩后日本声会变为欧洲声的.

zlgood

交易区新帖推荐

[s:33][s:20][s:18]我是菜鸟

DTS-GZ

用正宗的ELNA的 红袍声音不错,厚声.就是那种CERALINE

DTS-GZ

数字供电和模拟放大供电分开.
数字的电容用钽电容.

$雅居主人$

在运放输出沿路换掉输出耦合电容和耦合电阻,在运放处加装一个座,换不同的运放,那个声音好就用那个呗

昱昱

交易区新帖推荐

这机器是我发现的市面上最便宜的DAC7的机器之一了.
  电路部分也和其他健伍机器一样,一看就知道就那两人设计的,模拟部分由双AC15V整流滤波稳压成正负13V给低通滤波输出部分,再在13V的基础上再稳压成正负5V给TDA1547的16.17脚(芯片内的I/V转换),稳压电路都是运放伺服加三极管扩流.数字音频部分则是由双AC9V整流滤波后通过散极管稳压提供给1547的数字部分及以后的所有电路,+5V的负担很重,所以加了个巨大的散热器,实际工作中这个散热器温度很高.
  机器的电容除了RF部分用两只ELAN无极外其他都是用的日化的SME系列电解.
  听音效果在我的系统上低频量感足够,层次略差,中高频偏亮,总体效果算不错,不过也只能说一般般.比较我摩的7010,7010更柔而且力度也要好得多,显然这不是DAC7的真实水平.

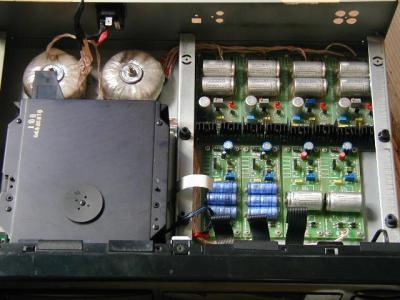

  先换牛吧,找了两只30VA的英国牛,准备一只绕成原机变压器的绕组,另一只就专门给数字和模拟音频部分供电,牛很小,真让人担心那么多绕组上去后功率不够,下面的照片一只拆开了外面的绝缘胶带,一只把次级拆光后的初级.


[ 本帖最后由 昱昱 于 2007-3-31 18:49 编辑 ]

昱昱

一只牛是绕成原变压器绕组后,中间空只能穿过一根筷子了,绕组数和我摩过的7010,8020等都是一样的,连电压都一样.另一只绕了4组18V,4组9V,好在各个部分分开后需用的电流都不大,也就是说用不了多粗的线,要不然无论如何都是绕不下的.
  本来设想的是4组18V用并联甲类稳压成15V给低通部分左右声道分开供电,1547的I/V转换用原机的5V,后来试着用其中一组并联甲类调成5V取代原机的I/V5V后效果更好,这样原机的模拟部分的电源就完全抛弃没用了,事实证明原机的这种运放伺服加三极管扩流的方式并不好,有健伍机器的同学有条件的可以试试看[s:97] .
  4组9V全部稳压成+5V,一组换掉1547数字部分的+5V,-5V还是用原机的,因为原机的双9V稳压成正负5V后-5V除了1547这里其他没什么地方在用.一组换SAA7350的+5V,7350在这里只负责把数字滤波的20比特信号转换成1比特信号,一组换时钟部分,一组换D.R.I.V.E这块芯片和5843,到这里,DSP以后的音频线路就全用的自己加上的电源了.
  在换的过程中印证了一点,就是TDA系列和PCM系列之间的区别,PCM系列在独立各自的电源中,每一部分都有可闻的变化,当然是往好的方面.而TDA系列就没那么明显,这点在我摩TDA1541时就有所发觉,在摩这台7060的时候也证实了这点.结论就是象mtzzg 兄说的那样,TDA系列对电源相对敏感度要弱一些,着主要是指数字部分.


[ 本帖最后由 昱昱 于 2007-3-31 18:55 编辑 ]

梁少锋

下了不少功夫

xy8888

日本机还摩?不值得浪费时间.
摩欧州机吧!

xy8888

大专家从火星回来了-----大家鼓掌欢迎!

------"鼓吹线材能改善音质的不是奸人就是文盲。" !!!

xy8888

MOB兄
懂洋文的水平高,
小心!

wjh

强。。。。。。！

[s:15] 建议加分

骑马人

支持摩机[s:97]

百夫长

支持摩机
