摩摩看：YLJ也发烧(有摩机手动能力的请在此发表大作，建议加分分)

昱昱

建议有手动能力的，在此发表摩机大作并交流，给部分象偶一样的穷烧友花最少的钱得到一份意想不到的惊喜。强烈建议版主老大对发表摩机大作的加点分分。如何？

经过近两个月漫长等待，朋友终于将偶的建伍8020搞好了。非常感谢ABS，废寝忘食帮偶搞8020，现在大功告成。说几句实在话：一位连面也没见过的网友，这份热情和真诚，偶确实非常感动，同时，在ABS兄近两个月的摩机日子里，偶几乎是一天一个电话对其进行“骚扰”，ABS不但不烦，还热情解答偶的问题，偶万分感谢。此机虽然还在路上，偶将ABS兄摩机过程公布如下，也算“抛玉引玉” 吧！[s:89][s:14]


手上的健伍8020终于搞完,现在简单的向同学们汇报一下.
  8020机身很大,比很多攻放都还要大,重量也有10多公斤,和7010放在一起7010就成了小不点了.不是一个档次的东西.
  内部结构也非常好,左边是RF接收放大和机芯伺服部分,中间是又大又沉的全金属机芯,右边就是从DSP开始一直到音频输出部分,电源整流滤波部分单独在机芯后面.左右两块板之间就一条RF线相连,现在不是某款CD机在炒作自己是所谓合在一起的分体机吗?结果8020在90年就已经是这样了.
  声音最大的特点就是柔顺,比较之下7010声音就有点粗 ,听交响乐8020就要弱一些了,主要体现在各种乐器之间的层次粘在一起,模糊.
  细看电路,从DSP1165开始,到数字滤波5813AP再经过健伍独特的D什么什么电路进入DAC1701P再I/V(5532)再LFP(5532)最后输出,和预计的一样,最弱的就是电源电路,整个一块板所有的用电都是取自一组正负15V,让人欣赏的是PCB的走线,数字滤波以后两个声道的电源电路全是左右分开,很工整和对称,虽然在最开始是并在一起的,看得出来这块板在设计上是各部分电源电路都要求独立的,稳压出来都是通过跳线连接到各个电路.整个机器的设计充分考虑了防震,两个主要的电路板都是通过塑料的弹性支架支撑,和机身没有硬性接触的地方,特别是时钟部分的钟振更是用的悬挂方式连接.
  接下来的事就简单了,我要做的就是把各个部分的电源分开,方便得很,拆跳线就行了.
  网上找不到PCM1701的资料,量了一下是正负10.6V,其中正10.6V通过一只三极管稳压成正5V来提供给1701,两只PCM1701我就分别用两组正负10.6V来供电,正电源还用原来的三极管稳压,这样也就是两级稳压了,很多DAC也是这么做的,本来运放左右也能分开但位置不够,实在放不下四块并联稳压板,只有作罢用一组正负17V.原机的那组正负电就负责后面的时钟,数字滤波,DSP部分.
  换完后开声,解晰力只能用恐怖来形容,有首钢琴曲居然能清楚听到手指头在琴键上滑动的声音,缺点也跟着出来,声音有点发紧,比原来硬一点,当然知道这是什么原因.
  先把原机稳压部分的那只伺服运放4558换成LF353,就这只运放最关键,在7010上这里用的是5218,这个位置我换过很多运放,最好的就是LF353,声音立马变得柔顺,松软.
然后就是DSP,时钟,数字滤波部分的电容,瓷片,聚酯一律换成同值的聚苯或者MKP,换电解时遇到了一些麻烦,我先全部换成飞利浦银壳,结果声音变得死死的,又试了法国的什么什么金装电解也没好转,最后还是部分换回原机的ELAN才好了起来.
  LFP部分这机器用的小电容很多,全部是聚酯,原则是能用聚苯就尽量用,实在没有就用MKP,实在找不到就保留原来的 ,这样换的好处不仅是听感更好,最大的好处是能够让两个声道的电容做到精确配对,对声场,定位都有无比的意义.
  自始自终,我都没有换运放,也对比听过OPA2604,AD712,(本来用两个5534代5532更好,但换了电容以后架子装不上去只有忍痛割爱)感觉都不如5532平衡,全面,耐听,这点可能各人的习惯不同,好在也换成了插座,机主可以自己根据习惯来调换.
   把8020装箱发出去以后回来听950才发现自己听不下去了,声音发尖,不管是人声的齿音还是乐器的镲,都是尖尖的,这个恐怕就是数码声吧,低频臃肿,混浊。

[ 本帖最后由 昱昱 于 2007-1-18 16:45 编辑 ]

昱昱

交易区新帖推荐

继续上图

[ 本帖最后由 昱昱 于 2007-1-16 13:35 编辑 ]

$雅居主人$

--------------------------------------------------------------------------------
摩摩看：YLJ也发烧

经过近两个月漫长等待，朋友终于将偶的建伍8020搞好了。非常感谢ABS，废寝忘食帮偶搞8020，现在大功告成。说几句实在话：一位连面也没见过的网友，这份热情和真诚，偶确实非常感动，同时，在ABS兄近两个月的摩机日子里，偶几乎是一天一个电话对其进行“骚扰”，ABS不但不烦，还热情解答偶的问题，偶万分感谢。此机虽然还在路上，偶将ABS兄摩机过程公布如下，也算“抛玉引玉” 吧！


手上的健伍8020终于搞完,现在简单的向同学们汇报一下.
  8020机身很大,比很多攻放都还要大,重量也有10多公斤,和7010放在一起7010就成了小不点了.不是一个档次的东西.
  内部结构也非常好,左边是RF接收放大和机芯伺服部分,中间是又大又沉的全金属机芯,右边就是从DSP开始一直到音频输出部分,电源整流滤波部分单独在机芯后面.左右两块板之间就一条RF线相连,现在不是某款CD机在炒作自己是所谓合在一起的分体机吗?结果8020在90年就已经是这样了.
  声音最大的特点就是柔顺,比较之下7010声音就有点粗 ,听交响乐8020就要弱一些了,主要体现在各种乐器之间的层次粘在一起,模糊.
  细看电路,从DSP1165开始,到数字滤波5813AP再经过健伍独特的D什么什么电路进入DAC1701P再I/V(5532)再LFP(5532)最后输出,和预计的一样,最弱的就是电源电路,整个一块板所有的用电都是取自一组正负15V,让人欣赏的是PCB的走线,数字滤波以后两个声道的电源电路全是左右分开,很工整和对称,虽然在最开始是并在一起的,看得出来这块板在设计上是各部分电源电路都要求独立的,稳压出来都是通过跳线连接到各个电路.整个机器的设计充分考虑了防震,两个主要的电路板都是通过塑料的弹性支架支撑,和机身没有硬性接触的地方,特别是时钟部分的钟振更是用的悬挂方式连接.
  接下来的事就简单了,我要做的就是把各个部分的电源分开,方便得很,拆跳线就行了.
  网上找不到PCM1701的资料,量了一下是正负10.6V,其中正10.6V通过一只三极管稳压成正5V来提供给1701,两只PCM1701我就分别用两组正负10.6V来供电,正电源还用原来的三极管稳压,这样也就是两级稳压了,很多DAC也是这么做的,本来运放左右也能分开但位置不够,实在放不下四块并联稳压板,只有作罢用一组正负17V.原机的那组正负电就负责后面的时钟,数字滤波,DSP部分.
  换完后开声,解晰力只能用恐怖来形容,有首钢琴曲居然能清楚听到手指头在琴键上滑动的声音,缺点也跟着出来,声音有点发紧,比原来硬一点,当然知道这是什么原因.
  先把原机稳压部分的那只伺服运放4558换成LF353,就这只运放最关键,在7010上这里用的是5218,这个位置我换过很多运放,最好的就是LF353,声音立马变得柔顺,松软.
然后就是DSP,时钟,数字滤波部分的电容,瓷片,聚酯一律换成同值的聚苯或者MKP,换电解时遇到了一些麻烦,我先全部换成飞利浦银壳,结果声音变得死死的,又试了法国的什么什么金装电解也没好转,最后还是部分换回原机的ELAN才好了起来.
  LFP部分这机器用的小电容很多,全部是聚酯,原则是能用聚苯就尽量用,实在没有就用MKP,实在找不到就保留原来的 ,这样换的好处不仅是听感更好,最大的好处是能够让两个声道的电容做到精确配对,对声场,定位都有无比的意义.
  自始自终,我都没有换运放,也对比听过OPA2604,AD712,(本来用两个5534代5532更好,但换了电容以后架子装不上去只有忍痛割爱)感觉都不如5532平衡,全面,耐听,这点可能各人的习惯不同,好在也换成了插座,机主可以自己根据习惯来调换.
   把8020装箱发出去以后回来听950才发现自己听不下去了,声音发尖,不管是人声的齿音还是乐器的镲,都是尖尖的,这个恐怕就是数码声吧,低频臃肿,混浊。

$雅居主人$

将字放大易看,眼不会累.

昱昱

原帖由 $雅居主人$ 于 2007-1-16 13:33 发表
将字放大易看,眼不会累.

非常感谢！！[s:21]

风再起时

交易区新帖推荐

强烈要求版主设精[s:97]

昱昱

原帖由 风再起时 于 2007-1-16 13:38 发表
强烈要求版主设精

谢谢！！！！！[s:89][s:21]

will

没搞晶振?

中电

原帖由 风再起时 于 2007-1-16 13:38 发表
强烈要求版主设精

[s:20][s:20][s:20]

红烧牛肉

我的DP-8020差不多是全新的，1200米买回来，现在用甲类耳放听，效果感觉很不错，夜深时更好，也是准备改电源~

昱昱

原帖由 will 于 2007-1-16 22:40 发表
没搞晶振?

呵呵，晶振不敢动，本来建伍晶振是不错的，采用的悬挂式，非常注重防震，听说建伍晶振有其独特设计，怕换了以后新不如旧啊，关键是偶本来是无米之人，好点的晶振动不动就上百，不值啊[s:95]

caojy

8020这类机器摩好了是很出彩的。机器里的5532估计是JRC的，出奇的平衡，深有同感。

昱昱

给各位汇报一下：ABS兄摩的8020已到家，当偶小心翼翼打开两层纸箱，把CD机抱在怀里时，明显感觉比以前沉了好多，夜半时分，接上新德克6600，刚放一曲，就觉得不得了，声音之通透，层次感之强烈，高频细节延伸无与伦比，低频也扎实了很多，虽然如此，但声音却并不单薄，非常自然，声音明显提升了一个档次。心中喜悦之情，无欲言表。看来，这两天又要半夜睡觉了。偶现在盼望赶紧把海之声A300I功放搞好，声音就更加完美了。

昱昱

为增加人气，在上一个朋友摩机过程（转朋友大作）

我买的是健伍7010，下手前在网上查了很多YLJ的资料，也知道大部分CD机都比7010要好，怎奈囊中羞涩，只能把目标定在300元以内这个范围，在这个价位可以选择的CD机也很多，反复比较后，决定了就买7010。
   健伍8010口碑很不错，7010就是它的简化版。大的分别是机芯不同，8010用的是铸铝机芯，7010用的很普通的大众化的机芯，8010电路是把伺服解码分成两块板，7010合成一块。小点的分别就是8010的晶振部分更为讲究，考虑了避震。I/V和LFP部分用料更好，线路也要复杂一些。不过我觉得最奇怪的是8010的电源部分居然和7010差不多，严重不合理。两者的相同之处就是都是5813+PCM58。
  7010到家后就接上一个300W的220——110的自耦变压器开听，声音出来后感觉就是一个字“晕”，在此之前一直是用一个杂牌VCD在听音乐，虽然声音粗糙不堪，混浊，但最起码的力度还是有，7010倒是没那么粗，只不过就是软弱无力，声音象是躲在箱子里不出来，这可和大家说的多比特声音不一样，更过份的是没放多久机盖就发热，打开一摸变压器，烫手，PCM58上的屏蔽铁皮也很热，哈，买到甲类的CD机了。赶紧用表测市电，237V，那本该110不是变成120多V了，这机器本来是100V的，超频？

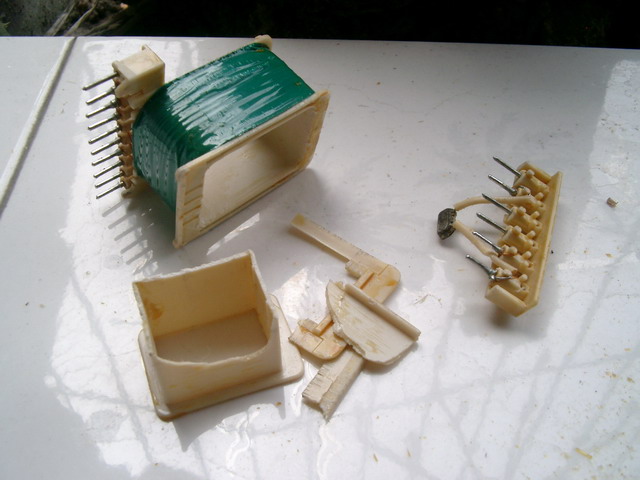

  没法了，把变压器拆了重绕初级吧，架子硅钢片都还算容易的拆了下来，初次级都是单独的骨架，初级套在里面，漆侵得太好，怎么都分不开，一怒之下一用力，就成这副模样了。

花了两天的时间把骨架小心的粘了回去，绕吧，又出问题，原来的线径是0.27，本地能买到最细的线是0.20，也就是说绕220V的话初级无论如何也放不进次级的骨架里，早知道就让发哥绕好了再发过来了：）绕不成220V我绕120V总行了吧，搞定后装机，这下变压器不热了，开机半天只是温热。
   听了几天，这机器虽然力度没VCD好，但清晰度可强多了，问题要解决也简单，还是这个变压器。
   中高档的CD机，不管怎么在电路，机箱上省料，电源部分是绝对不会省的。看看7010，变压器最多就20W，这个功率实际上只是一个让它能发出声音的功率，再看它用的水塘，双15V是两只25V1000UF，双9V用了两只16V2200UF。我看不是它不想用大点的水塘。而是大了也没用，吃不饱会让效果更差。
   好在电源的次级绕组还分得比较细，各个用电部门都还分别用了运放伺服，所以声音还能维持一般的水准。
(未完待续)

昱昱

在网上到处寻牛，现成的肯定没有，只有订做，R牛30W的都要100RMB，最后干脆决定自己绕，不是有个自耦的环牛吗？拆开后看铁芯还行，算了一下功率在70W左右，买来漆包线就开绕，本想在原绕组的基础上加上双18V和双9V，结果把本该绕的绕完后中间的孔已经穿不过梭子了。

   装上后开机，完全象换了一台机器，效果全面提升，在这里不会用那些摩机文章的语言，具体怎样的变化各位有兴趣的同学试了就知道。
   到朋友家去借了台CEC891，DAC部分已经换成了专门的摩机版，模拟输出部分是两只OP275+AD827，这机器是10年前帮朋友搞的了，效果还是很不错的，拿回来和现在的7010比较，7010的声音还是显得发干。
   7010的I/V和LPF部分是用的四只4565，查这只IC的资料，指标比5532要差，比4558之类的要好些。板上所有的电解全是ELNA的普通电容，输出耦合用了两只47UF的无极电解，用料一般，退耦电容都用得小。

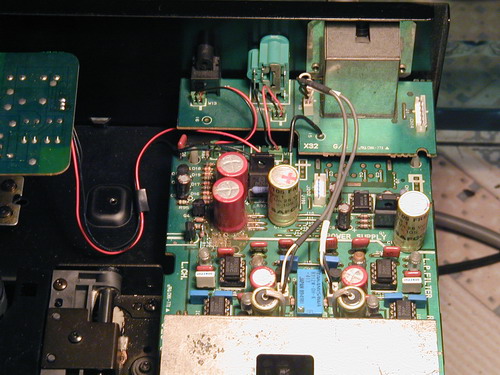

   于是决定先把双9V和双15V的滤波电解换成更大的容量，听了再动其他。上面的图是刚换了双9V电容拍的,有事来不及换15V的了

当初决定买7010,其实也就是想买个架子,就是大的框架要好,比如数字滤波,,DAC,这些IC只要本身的质素不错就行,机器本身受成本所限,在供电部分有所妥协,我们要做的就是在花不大的代价的前提下把这部分补上,那么声音会有很大的提高的,找这种CD机好象也只有在日本的机器里找,欧美的中低价CD机里还没有发现电源部分和解码部分严重不成比例的例子.所以象7010这个档次的机器如果不换电源的话,他本身该有的质素最多只发挥了一半,当然,换了以后你也不要指望他能超过那些名机.
  可惜手上没有8010之类的机器,我想7010经过正确的打摩后应该是超过没有摩过的8010的,呵呵.YY了,打摩费用也应该控制在200元左右,再高就没意义,或者说是失败的了---我不如直接买台8010.
  搞7010可以用两种方法,1,因为他本身的电源分得较细,所以就只用大功率的变压器换之,再把滤波,退耦等电容换成更大,质量更好的,这样的好处是对整机不会伤筋动骨,能够保持原样.2,另加一个双18V双9V的电源,各自用独立的整流滤波,取代原机的低通,DAC,数字滤波部分电源,这样应该效果比第一种好,但机器内部看起来会比较乱,新电源的安装位置也会伤脑筋.原机的变压器也必须改220V.
  之所以一直没提到运放,是因为运放的音色因人而异,各人的喜好不同,得出的答案也会不一样,象我比较喜欢听人声,一般就用5532和2604一类,喜欢猛的就用AD827吧
  7010在晶振部分有它自己的特点,在线路板背面有个专门的IC是针对这部分的,在这里如果也能单独供电的话,对整体肯定也有好处.这个部分也是单独进行了屏蔽,DAC部分也完全屏蔽,这些都是很发烧的做法（未完待续）
