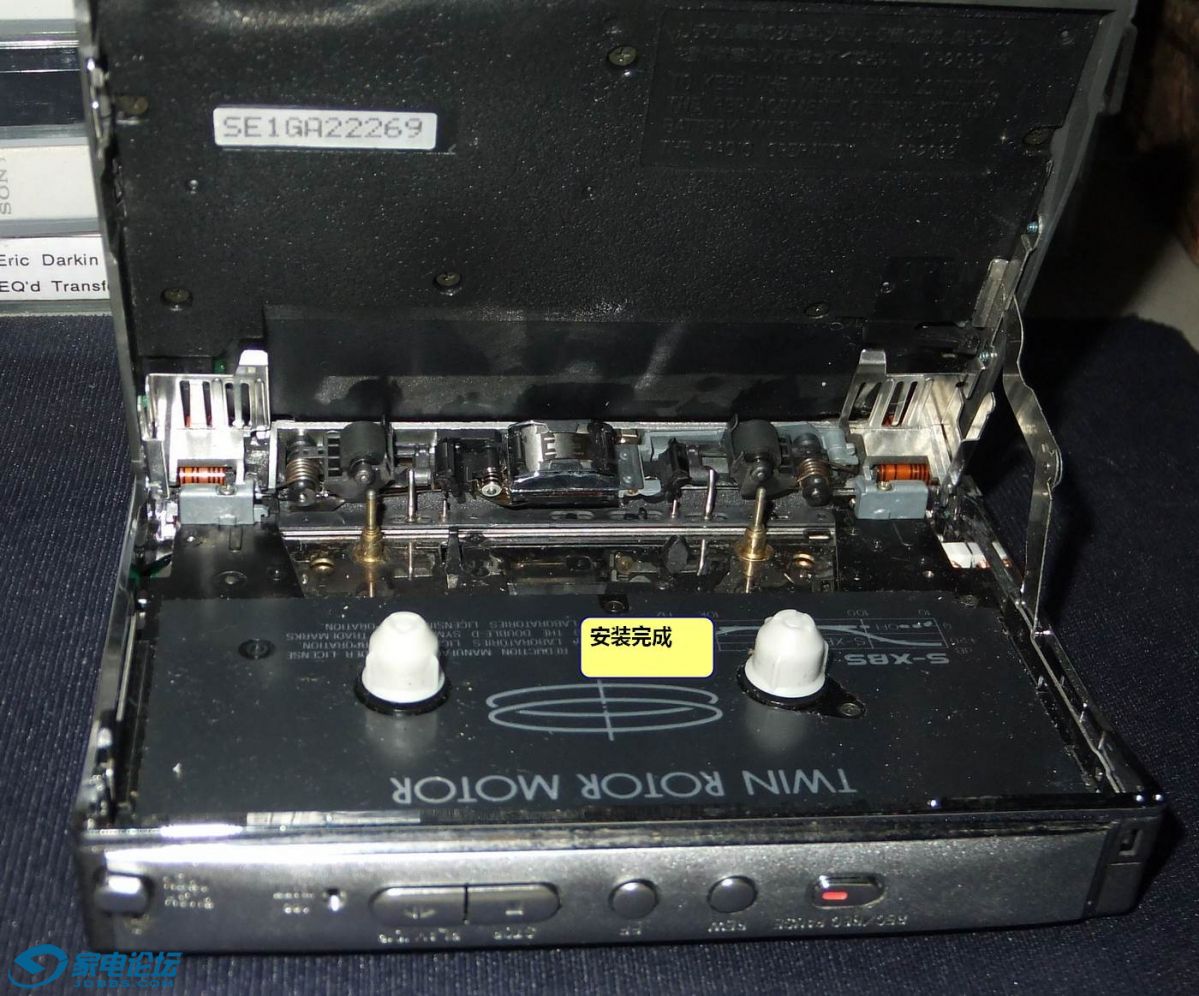

圆满完美了，松下S系列第三种情况（磁头线旁置式）的压带轮支架终于设计完成安装成功

全中文说明书

松下S系列超薄随身听，压带轮臂内的固定钢轴，因为工业设计缺陷的原因，时间久了会导致下垂弯曲，影响走带，需要矫正支架。

前面设计出两种对应松下铠甲类和非铠甲类的压带轮臂矫正架，但是松下的超薄磁带随身听机器当中，尤其是收录全功能机当中，特别是RQ-S75F这种型号的，很特殊，磁头线是从左边压带轮臂下方出来的，这个就特别难办了。
所以费尽脑力搞出了对应的支架，自此，松下S系列全部的机芯形式都对应上了，为松下随身听爱好者无死角的提供全方位矫正了。

前面对应铠甲类的机器的链接是 https://www.jdbbs.com/thread-8528683-1-1.html

对应非铠甲机的链接是这里 https://www.jdbbs.com/thread-8536335-1-1.html

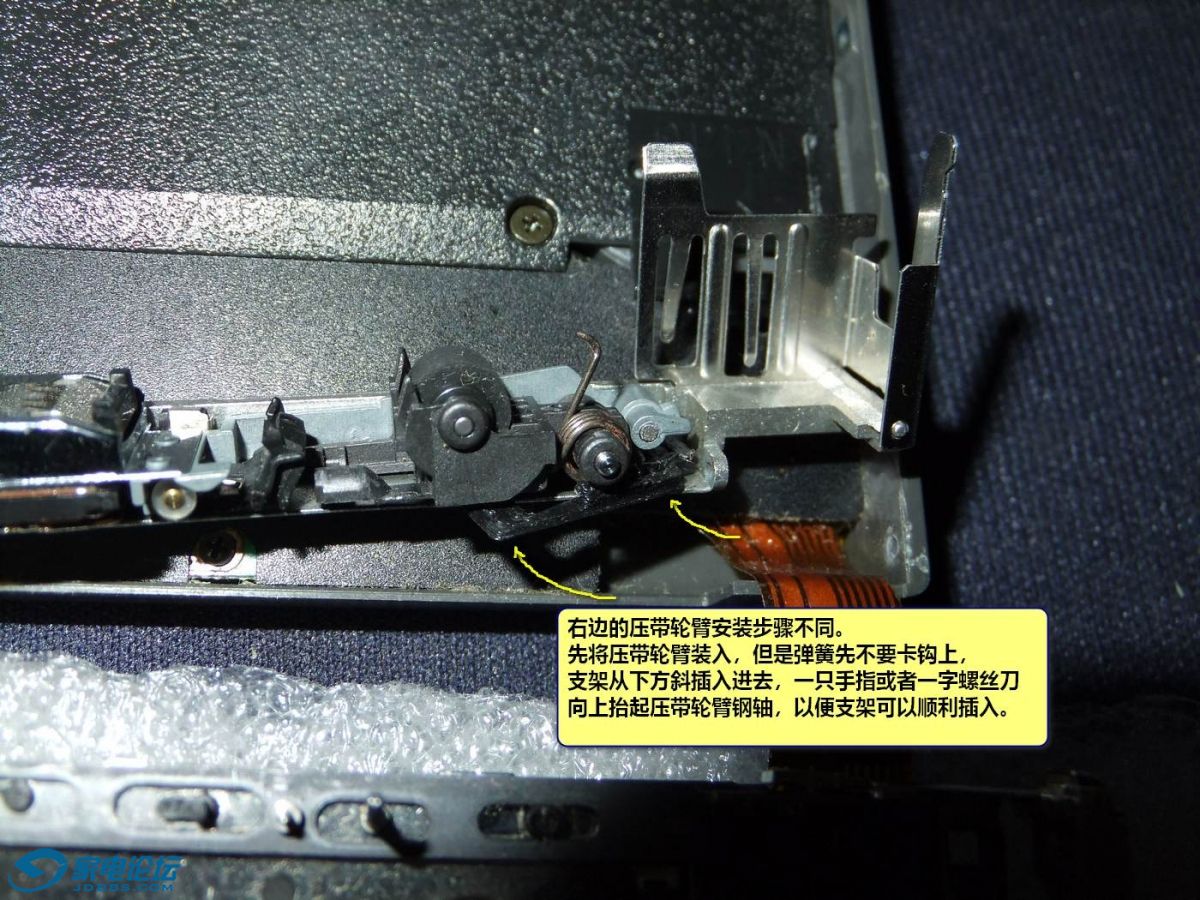

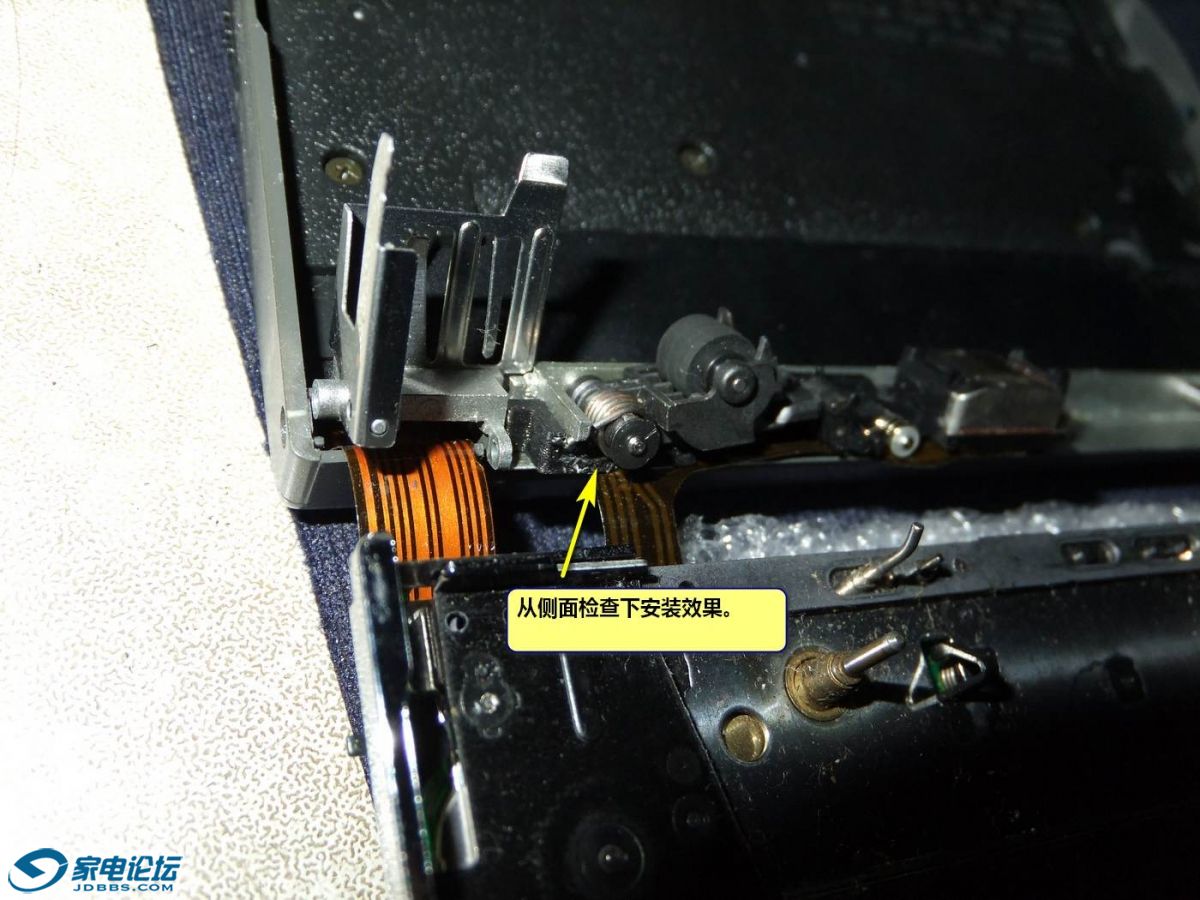

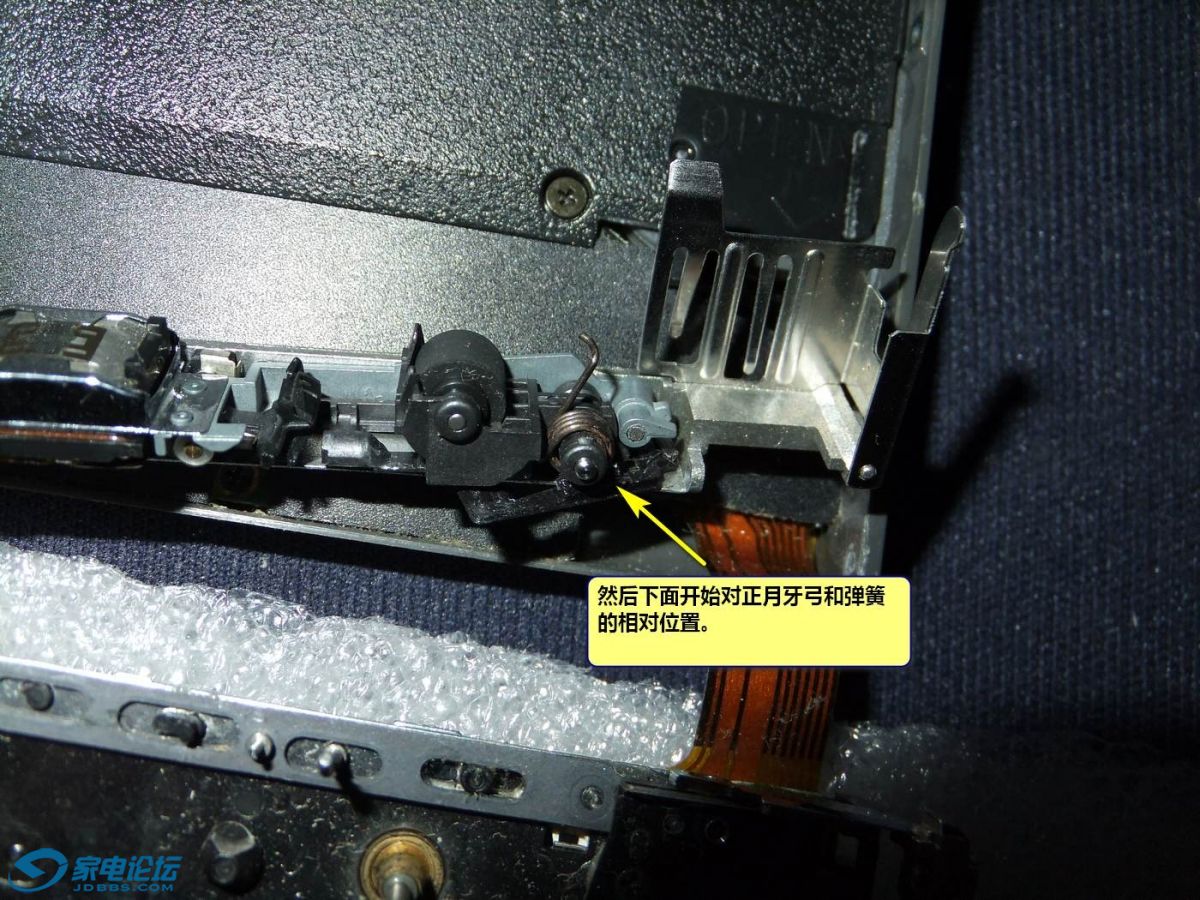

        松下S系列磁带随身听（磁头旁置式）压带轮矫正支架装配说明
     装配说明已做成PDF文件，链接：https://pan.baidu.com/s/1AWAzfVW8TXGtMPqiwzbImw
提取码：2db7

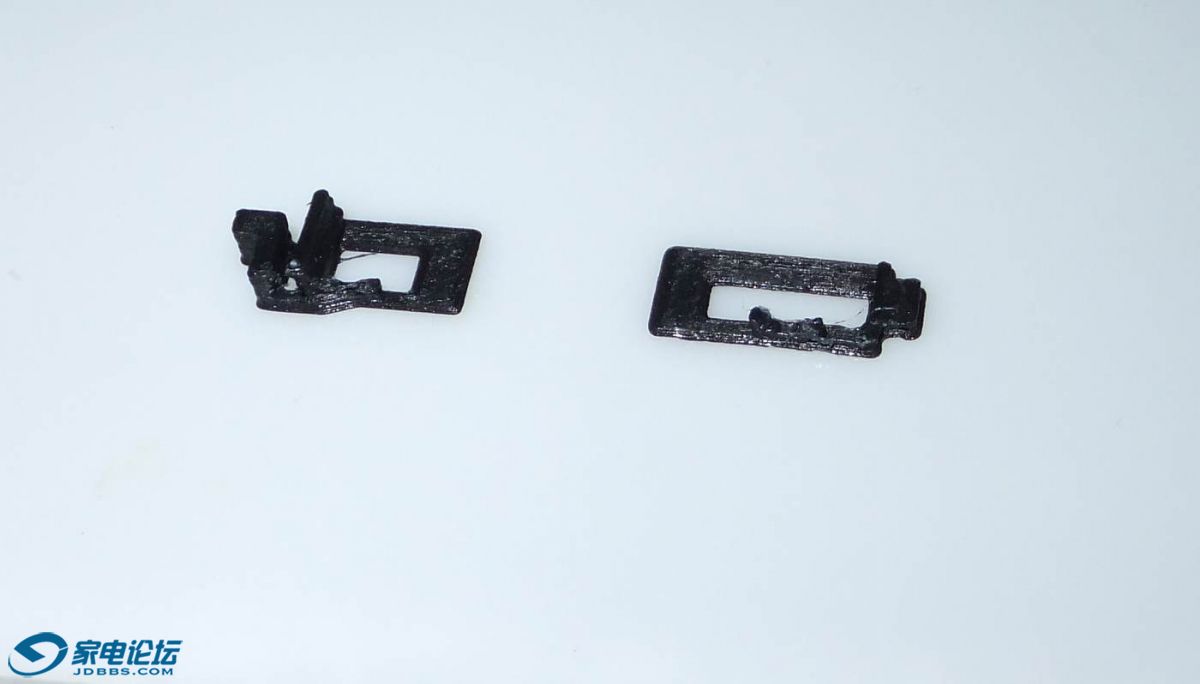

就是长下面这个样，左右分体了，没办法了。不过实际装配进去一样牢固，最后可以点指甲油或者螺丝胶来固定，千万别用502给粘死。没必要。

全中文说明书

然后就是交易区链接

https://www.jdbbs.com/thread-8552630-1-1.html

全中文说明书

应当是没有第四种情况了吧，接触了这么多松下S系列随身听，真没发现了。

adfx01

看来不买台s机来试试，都对不住大佬的脑细胞！

全中文说明书

adfx01 发表于 2019-10-28 12:34
看来不买台s机来试试，都对不住大佬的脑细胞！

哈 哈，有了零件和维护的保证，玩起机器来就无后顾之忧了。

xuezhiqing

现在的人真能，俺都木见过

全中文说明书

xuezhiqing 发表于 2019-11-2 20:40
现在的人真能，俺都木见过

夸奖啊！松下的机器玩起来不容易啊。
