首測jinshu兄的變形鏡頭! 16:9家庭劇院變成 2.35:1 電影院!

librac

相信大家都很期待jinshu兄的變形鏡頭,
可以把16:9的家用投影機變成2.35:1的電影院規格!
http://www.jd-bbs.com/viewthread.php?tid=890102

前陣子出差在忙!跟jinshu兄定了組變形鏡頭, 一直沒匯錢!
讓jinshu兄還幫我保留說! 呵呵!

回來後趕快去匯錢, 兩天就收到鏡頭了! 晚上迫不及待的趕快來首測!

兩個組件:

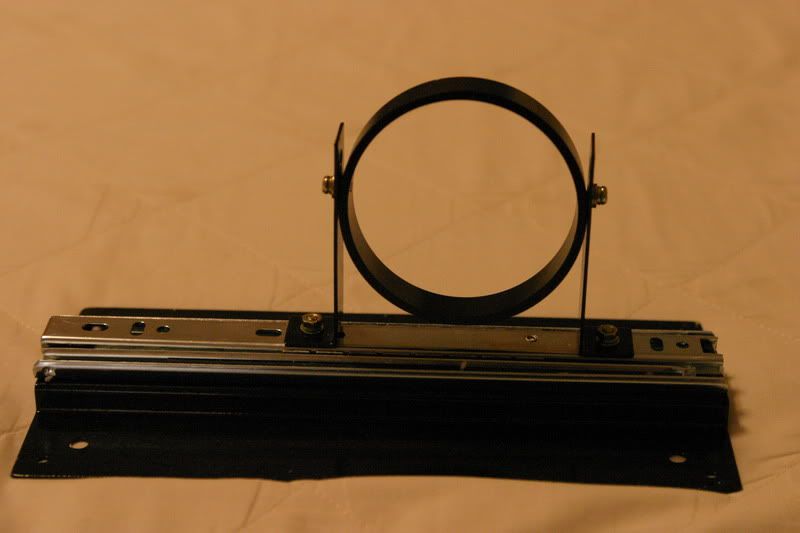

1. 滑動架


2. 鏡頭


3. 鏡頭內側(魚眼鏡頭) ^O^!

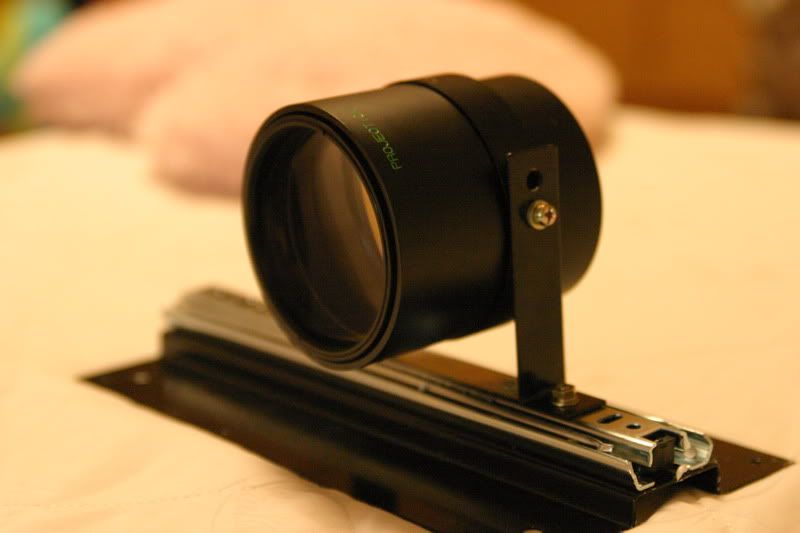

4. 組合! 旁邊兩個螺絲用來固定鏡頭!


5. 滑動架可以滑動, 看16:9把變型鏡頭移掉開!

librac

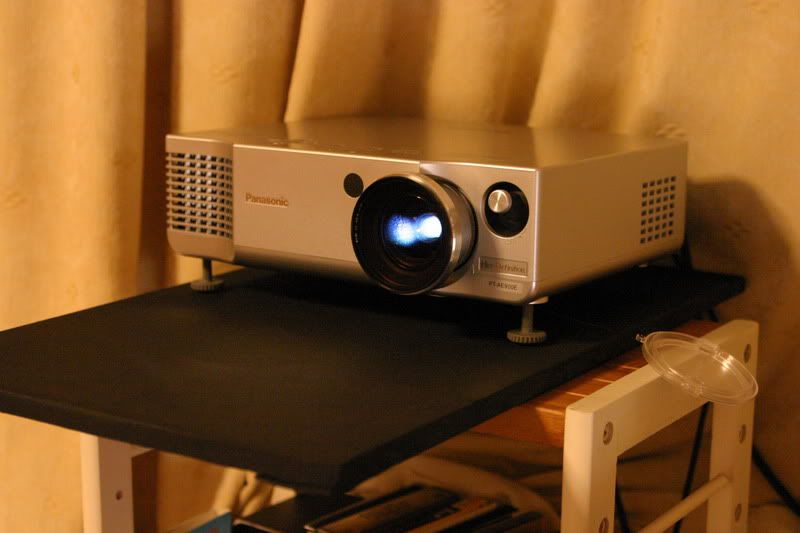

6. AE900 下面加片木板放變形鏡頭組! ^O^!


7. AE900+變型鏡頭!
    變形鏡頭不能調整高度, 所以只能調整AE900高度來配合滑動架的高度!



8. 變型鏡頭在滑動架上移開AE900鏡頭, 恢復成16:9


9. 正常投影16:9畫面



10. 加上變形鏡頭, 變成2.35:1電影院比例! ^O^! 真是棒耶!

librac

用2.35:1 比例電影"頭文字-D" 來測試! 播放程式Zoomplayer!
我只知道怎麼用HTPC讓2.35:1的畫面去掉上下黑邊讓他整個全畫面!
所以只能用HTPC來測試!
IPDVD播放機跟Philips 9000s派不上用場! 呵呵!
(誰知道怎麼讓播放機把2.35:1的DVD播放成全畫面?)

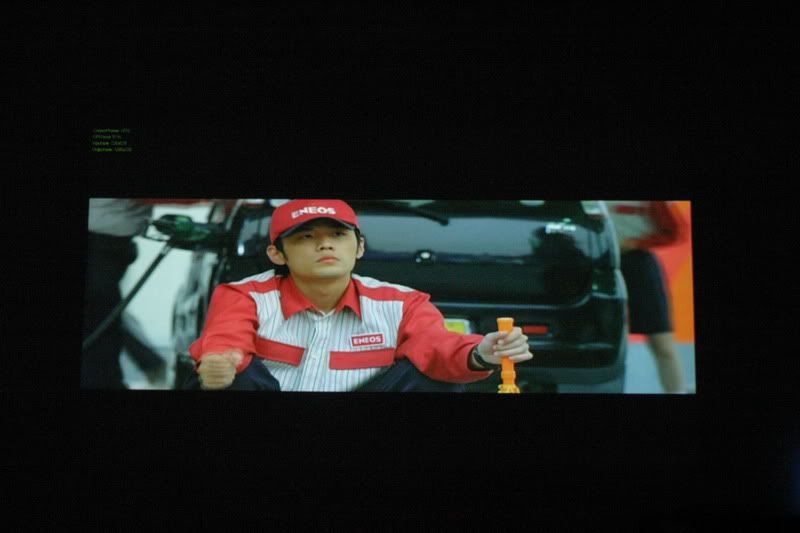

1. 16:9投影機播放2.35:1的正常畫面, 上下黑邊很大! 左上角是ffdshow數據

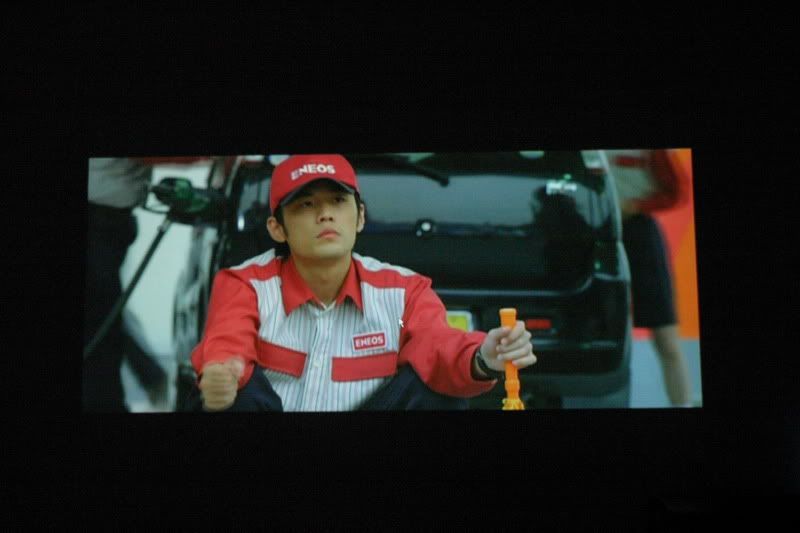

2. 在ZP改成4:3畫面, 16:9顯示比例比較正常, 不過還是會有黑邊,  字幕出現在黑邊上!


3. 在ZP改成"曲面螢幕"!


4. 2.35:1 的影片就會填滿整個16:9的畫面, 沒有任何黑邊, 不過字幕也不見了!

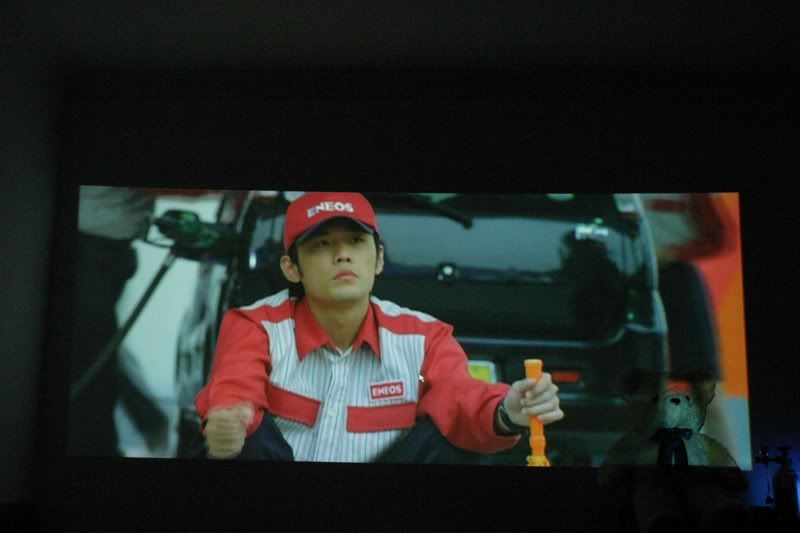

5. 把變形鏡頭移進去! 16:9變成2.35:1電影院規格! ^O^!
真是爽斃了! 呵呵! 整個人物比例正常! 而且不用在看黑邊了!

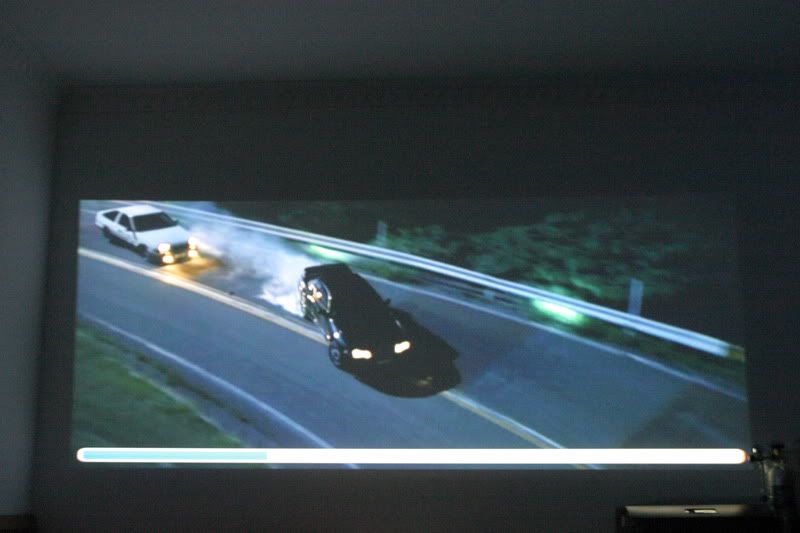

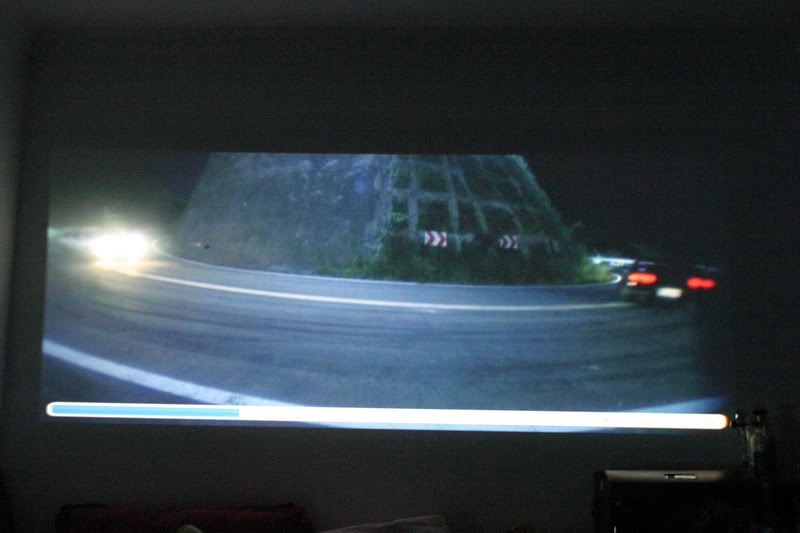

再貼幾張爽圖! 呵呵! 大畫面就是爽啦! 哈哈哈哈哈!




[ 本帖最后由 librac 于 2008-10-1 23:59 编辑 ]

librac

呵呵!  說點心得! ^O^!

鏡頭做得很精美, 滑動架也很方便, 可以鎖螺絲固定! 所以吊頂也可用!
可惜滑動架不能調整高度, 所以原先擺放或者吊好的投影機要配合滑動價的高度!

剛對好鏡頭跟AE900後,


發現畫面角落的有點被遮到, 查看了一陣子, 以為是鏡頭沒對正!
結果發現是我AE900 Lens shift 把內部鏡頭偏右的關係!
因為我的AE900擺放無法對正, 所以需要靠Lens shift調整,
把lens shift拉回中間一點, 就沒問題了! ^O^!
四角感覺有點曲面, 調整了一陣子, 發現是投影機剛剛調整高度, 沒有調到水平!
所以被鏡頭拉大後就會有點曲線! 稍微調整一下就好很多了!

另外如果把Ae900 鏡頭調到放到Zoom 2x, 四角就會很模糊!
我畫面縮小到一個程度, 四角就比較清晰!
不過16:9變成2.35:1後, 整個畫面變寬, 其實不用到Zoom 2x也夠大了!

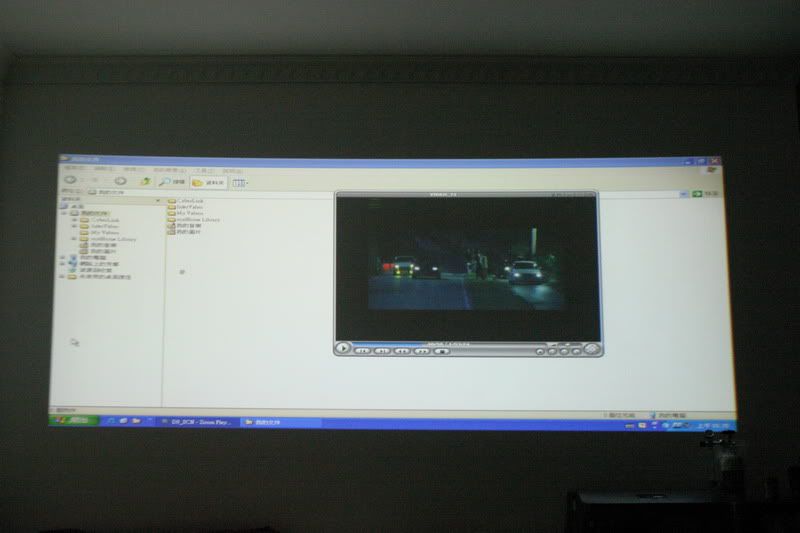

在Windows上, 加上變形鏡頭字體有點模糊掉了!
可是看電影卻不影響! ^O^!

色溫有點升高!
未加變形鏡頭前, Window File manager的白色色溫比較低!


加上變形鏡頭後, 白色部分色溫提高一點! 拍照可能看不太出來!


實在是非常感謝liuwzen兄, 開發出這麼棒的變形鏡頭!
以前最討厭看2.35:1的DVD片, 黑邊實在礙眼, 感覺上整個黑階都變灰的!
說不出的討厭!

現在卻可以享受全螢幕大畫面! ^O^!
可惜2.35:1的片字幕一定都在黑邊上, 所以黑邊不見, 字幕也不見了!
我想應該用KMP來放, 然後利用KMP可以外掛SRT字幕來解決這個缺點! ^O^!

已經半夜三點了! 明天再來測試KMP播放全螢幕! 呵呵!

jinshu

Librac兄。辛苦了。[s:15]


不过你的镜头没有仰角。这个很影响效果的。
镜头的光轴一定要和投影光线的光轴重合。细心加耐心你一定能调出更好的效果。[s:30]

[ 本帖最后由 jinshu 于 2006-5-21 07:52 编辑 ]

hql1060

jinshu兄:你的变形镜头确实不错,本人使用下来非常满意,而且发货非常快,到上海24个小时就收到了.

迪克马仔

功能看起来很不错!不过看桌面的屏摄,加了和不加,感觉一点区别呀,加了之后,感觉雾了一点点,对吗？?是屏摄的原因吗？?

cxdszyj

镜头价格超过500就没意思了。

杯杯茶

不对呀，有一次我在力高看演示，AE900本身就带有超宽屏功能的（创佳DVD：佐罗传奇）。

default

画面明显失真，4角也出现扩散，真不知厂商花大把钱研发精确度是为了什么，把宝马换拖垃机轮胎，还自以为变越野了，用的人真是脑子坏了

[ 本帖最后由 default 于 2006-5-21 11:48 编辑 ]

librac

原帖由 jinshu 于 2006-5-21 07:46 发表
Librac兄。辛苦了。[s:15]


不过你的镜头没有仰角。这个很影响效果的。
镜头的光轴一定要和投影光线的光轴重合。细心加耐心你一定能调出更好的效果。[s:30]

嗯! 昨天有重複看了jinshu兄的教學帖, 有提到光軸整合! ^O^!
不過昨天調好後就專心在看全畫面2.35:1全畫面的投文字D,
然後發評測! 就已經三四點了! 呵呵!
所以沒有再調整仰角的部份!

晚上再接再厲! 呵呵!

librac

原帖由 default 于 2006-5-21 11:44 发表
画面明显失真，4角也出现扩散，真不知厂商花大把钱研发精确度是为了什么，把宝马换拖垃机轮胎，还自以为变越野了，用的人真是脑子坏了

呵呵! default兄! 照片是剛放好就拍的啦!  太高興沒做太多調整! ^O^!
四角擴散跟畫面失真我上面有解釋過,
是我把AE900 Zoom 2x, 光入徑太大的問題! 後面調整過就好很多了!
只是深夜, 所以沒有再拍一次! ^O^!
偷懶被抓到了! 呵呵!

廠商研發精確度當然是要讓畫面更銳利呀!
不過目前投影機只有16:9的寬螢幕版, 市面上確有一堆2.35:1的電影規格DVD!
或許default兄不覺得黑邊有什麼影響! 可是我們卻覺得非常礙眼!
先前還有台灣網友訂了電動上下窗簾, 看2.35:1的片時,
用黑絨布窗簾降下來遮黑邊! ^O^!
國外網友(米神級)甚至用兩台720p的投影機+專業的畫面分割處理器,
把兩個畫面合成接近2.35:1的大畫面!

jinshu兄提供我們這些"腦子壞了"網友可以玩2.35:1電影院畫面的機會!
(其實也對! 買不起兩台720p 投影機跟專業畫面分割器跟人家玩什麼2.35:1 電影院畫面! 呵呵!)
光學鏡頭是很專業的部份, 國外網友都花上千美刀請人訂做!
jinshu兄的價格真的是非常優惠!
你如果有去AVS討論區看就知道了! 呵呵!

[ 本帖最后由 librac 于 2006-5-21 12:28 编辑 ]

广告专员

从某种角度上面来说，投影镜头比相机镜头要求还要高，不信你用顶级的相机镜头加个小屏试试，所以一分钱一分货，国外镜头卖几k美金是有原因的

default

无知，你去国外网站看看，人家用2块3角玻璃加水效果比你的还好，成本才几元，这垃圾镜头卖1K,神经病

广告专员

楼上老大强啊，我要看，给个网址啊
