手搓代用磁头修中道

gh1522

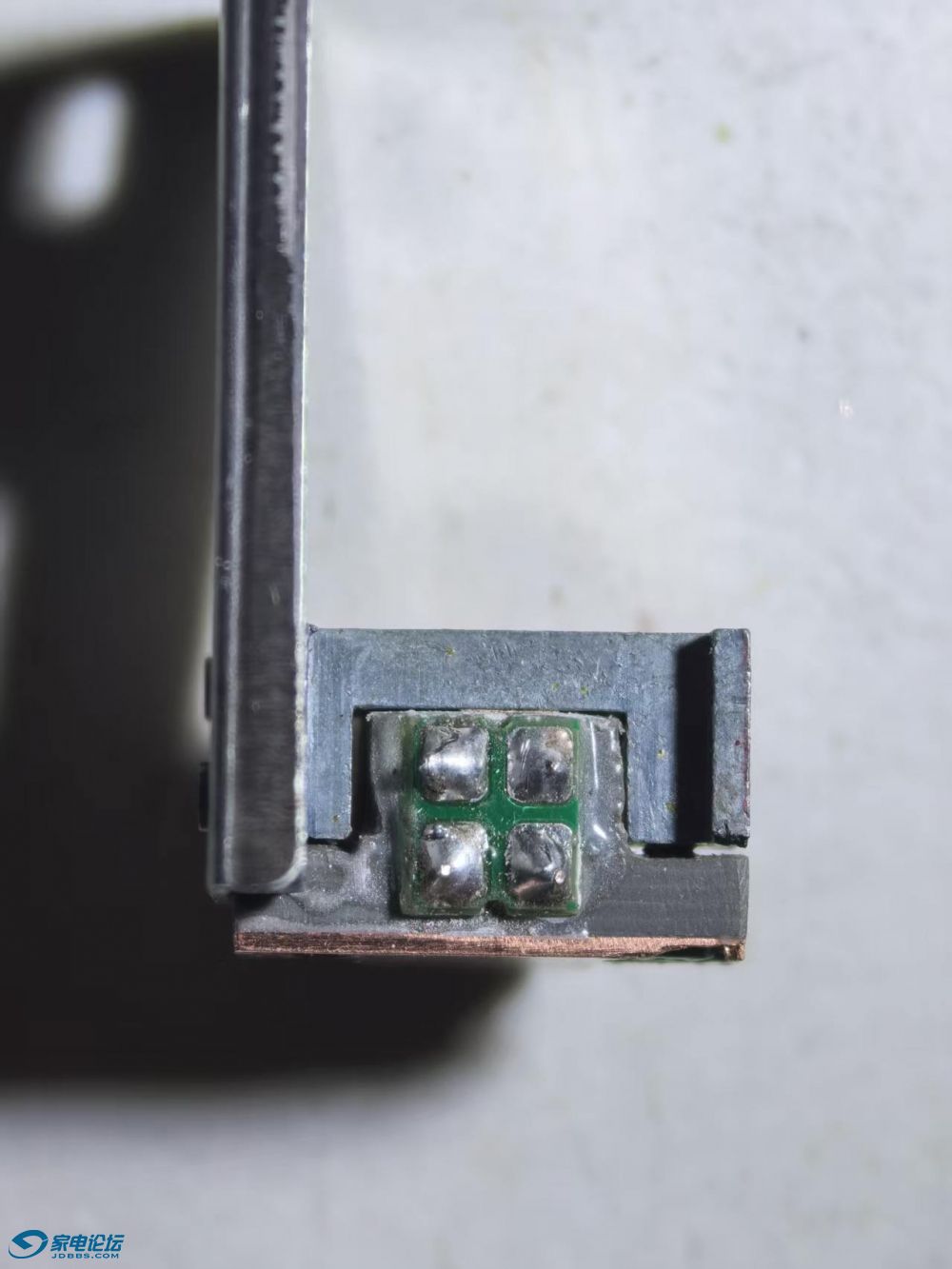

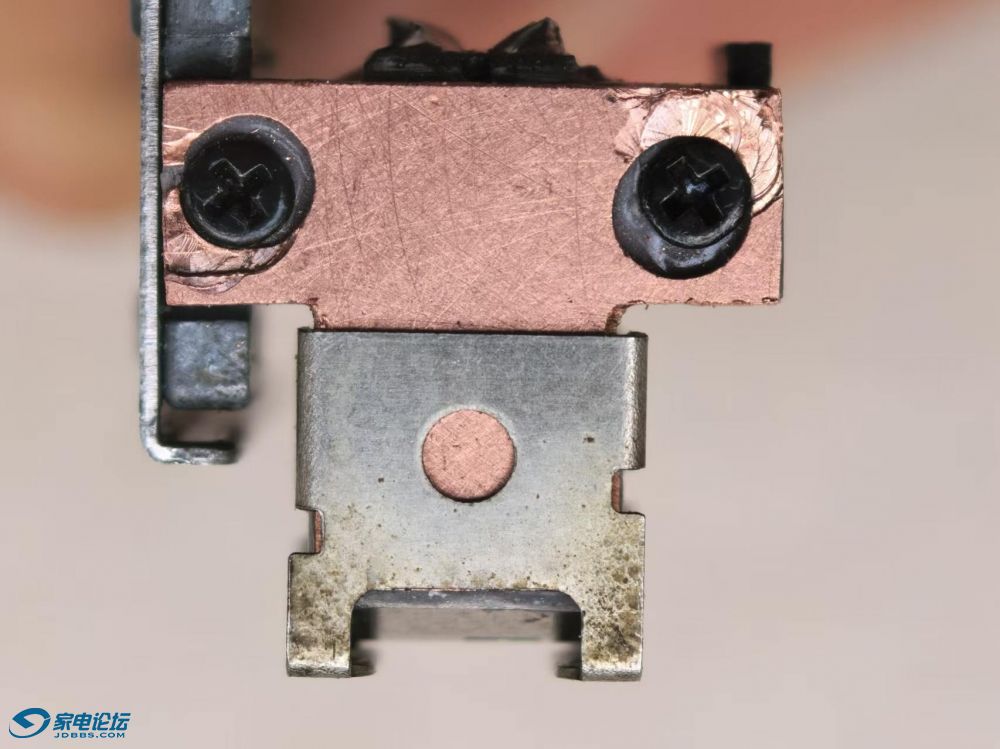

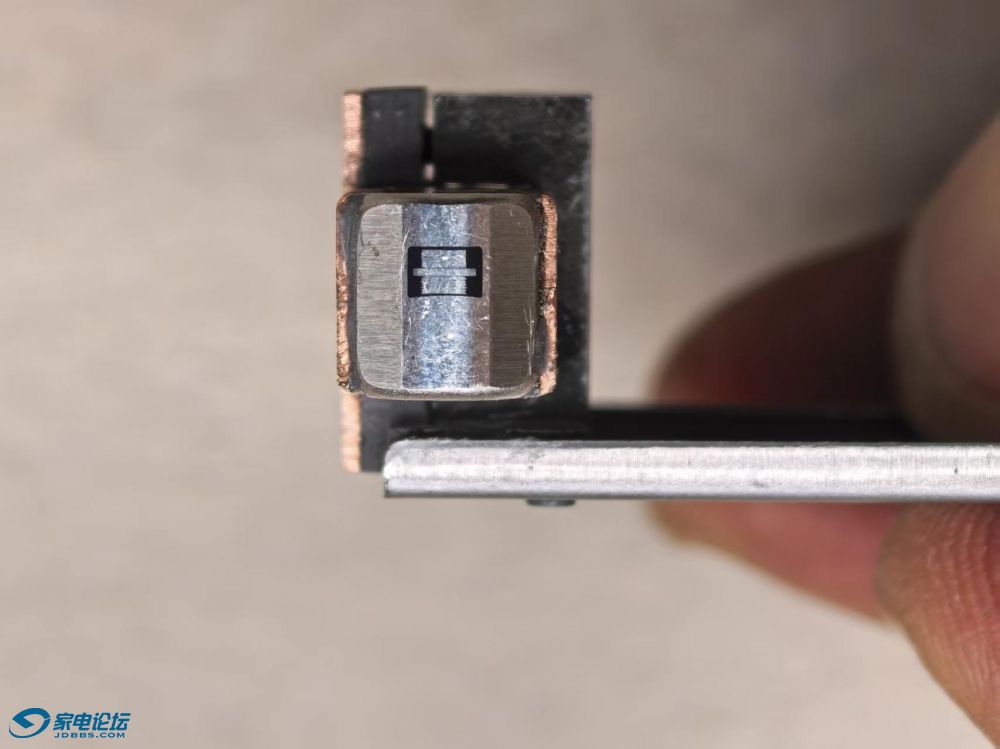

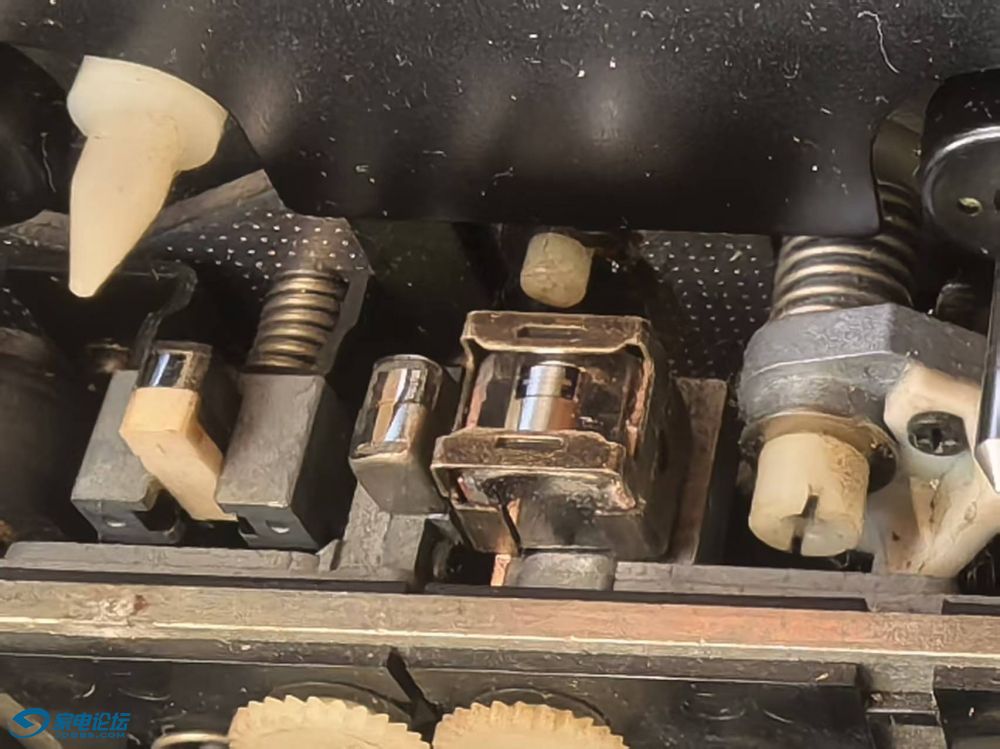

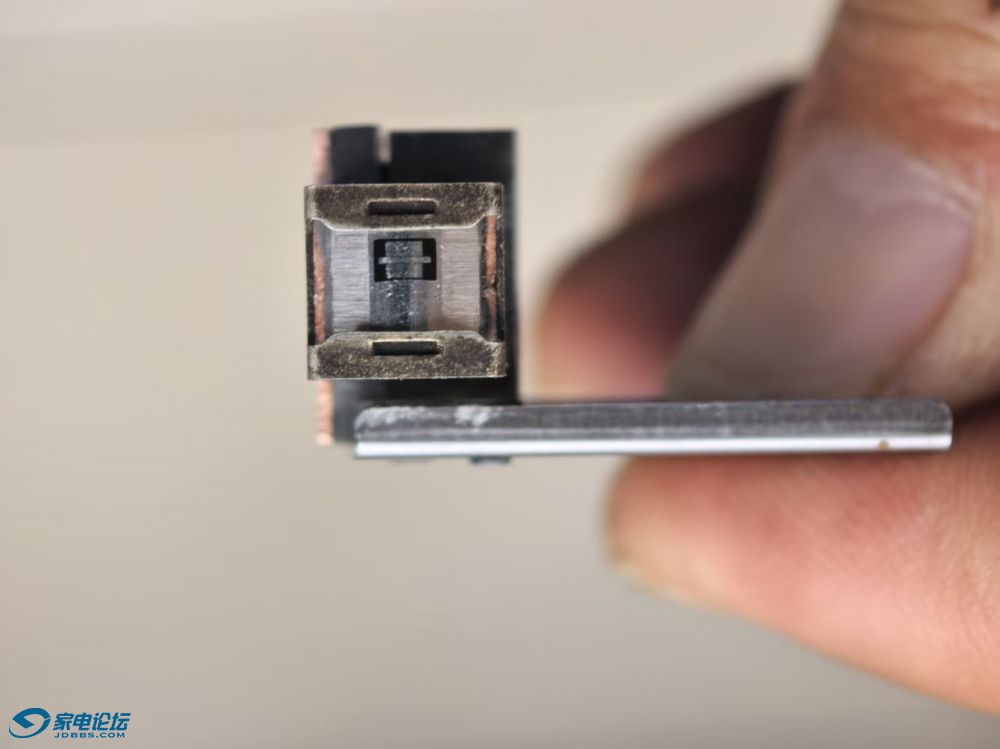

手头两台中道582一台磁头磨损，一台磁头断线长期闲置。国庆假期尝试着手搓代用磁头将其中一台修复。放音电路仅需在磁头放大输出的部分的R149（R249）上并联4.7K电阻即可，经标调放音无任何问题，录音Ca l   15K二类、四类带均能调到位，录出的磁带在胜利721、雅佳9100上播放电平正常，无异常听感。








另一台的正在制作中

whyljh3333

交易区新帖推荐

放音头用一般磁头代替吧，频响怎么样

yanyuanwen

用的旋转磁头磨的吧？为心灵手巧的楼主点赞！

novrain2102

这个厉害了居然能找到尺寸一样的代用品

javaio008

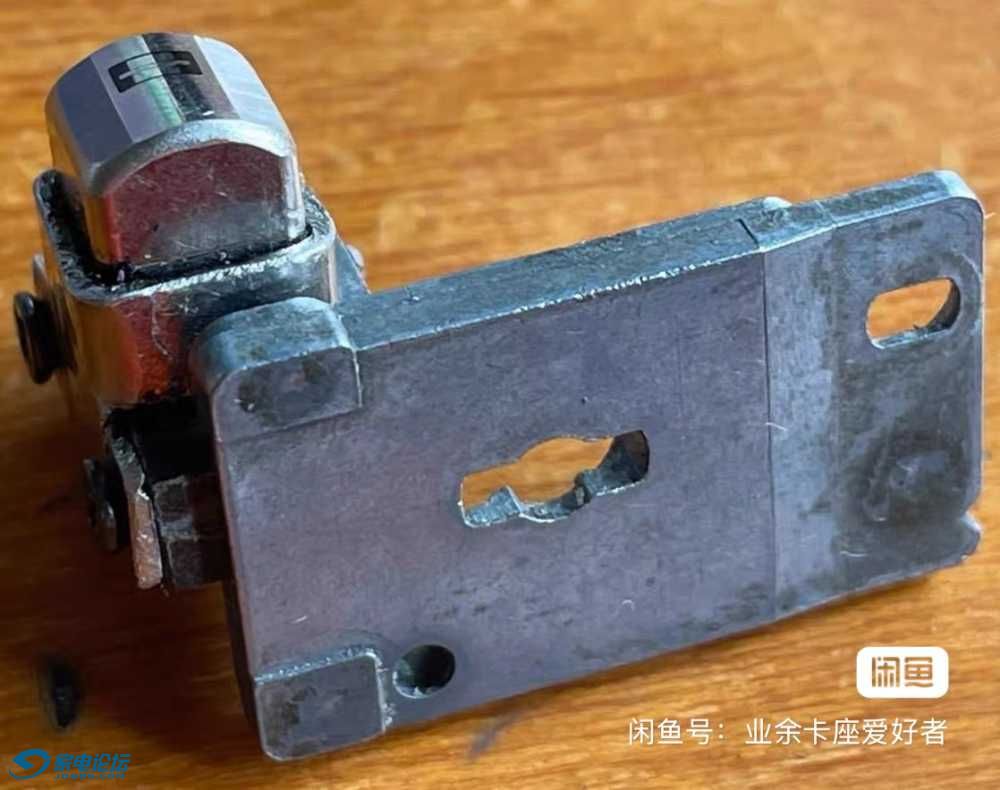

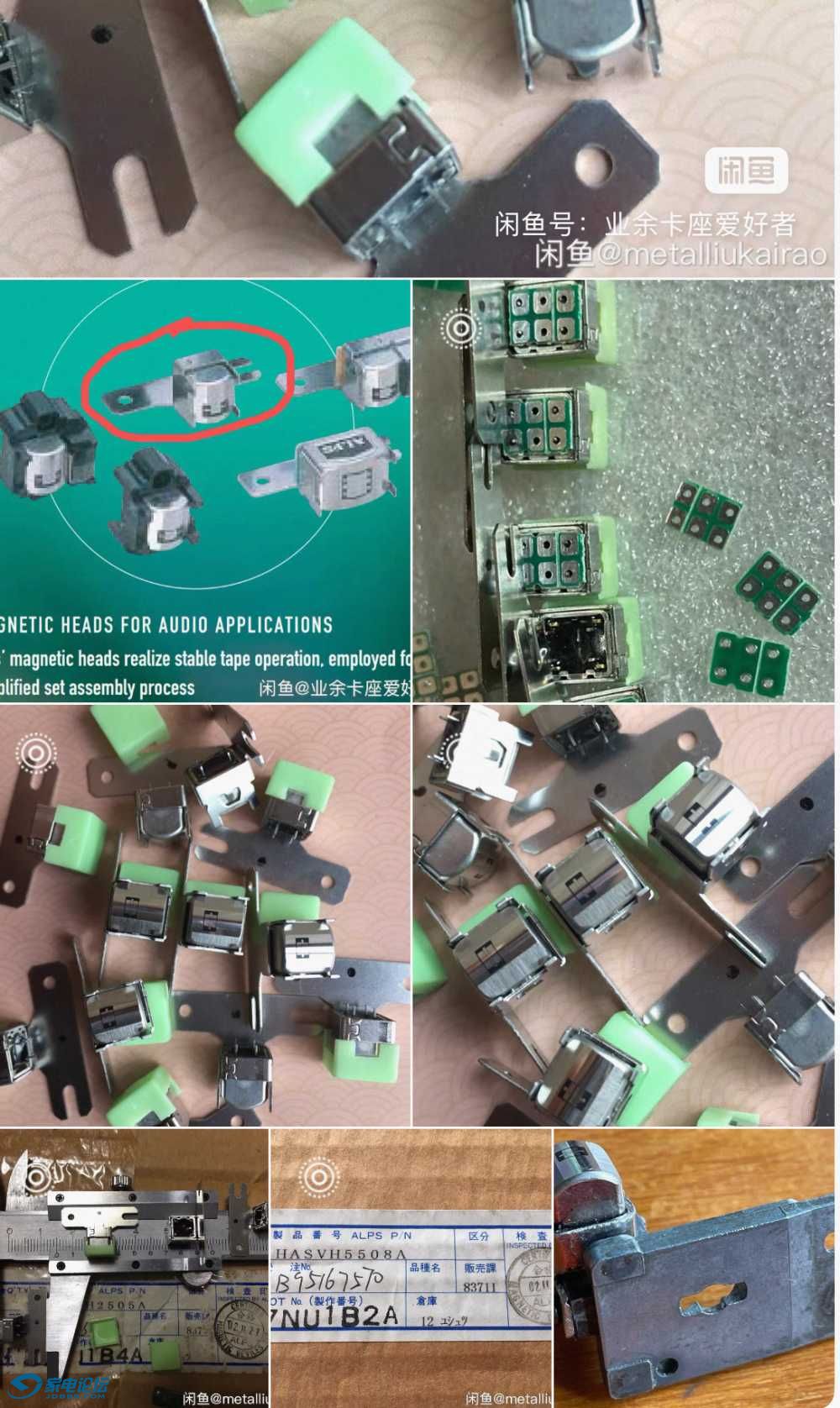

ALPS的磁头，封装形式多样，有大支架，旋转等。

几年前就有卡友DIY过，给我的反馈图如下


按道理硬质坡莫合金磁头对付一，二类没问题，但搞不定四类。你的四类真的也可以？

novrain2102

交易区新帖推荐

中道磁头的以后是一个稀缺品。不过要再等一些年现在大部分80年代的机子好像还行。只要机主能坚持到那时候，磁头就有市场

gh1522

javaio008 发表于 2026-10-16 19:51
ALPS的磁头，封装形式多样，有大支架，旋转等。

几年前就有卡友DIY过，给我的反馈图如下

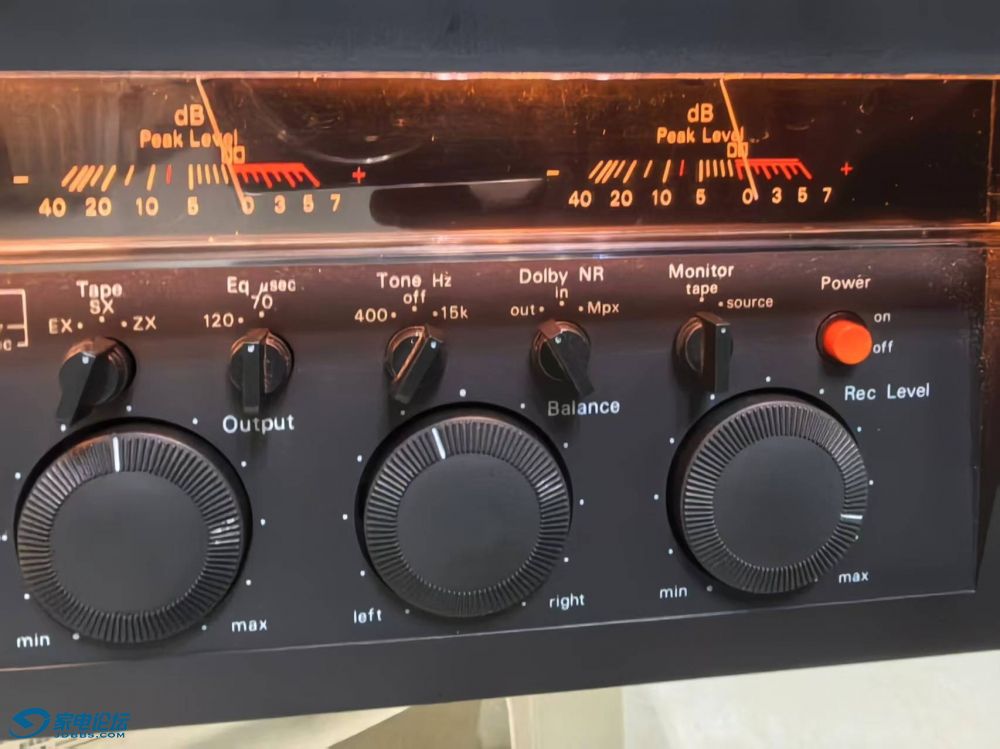

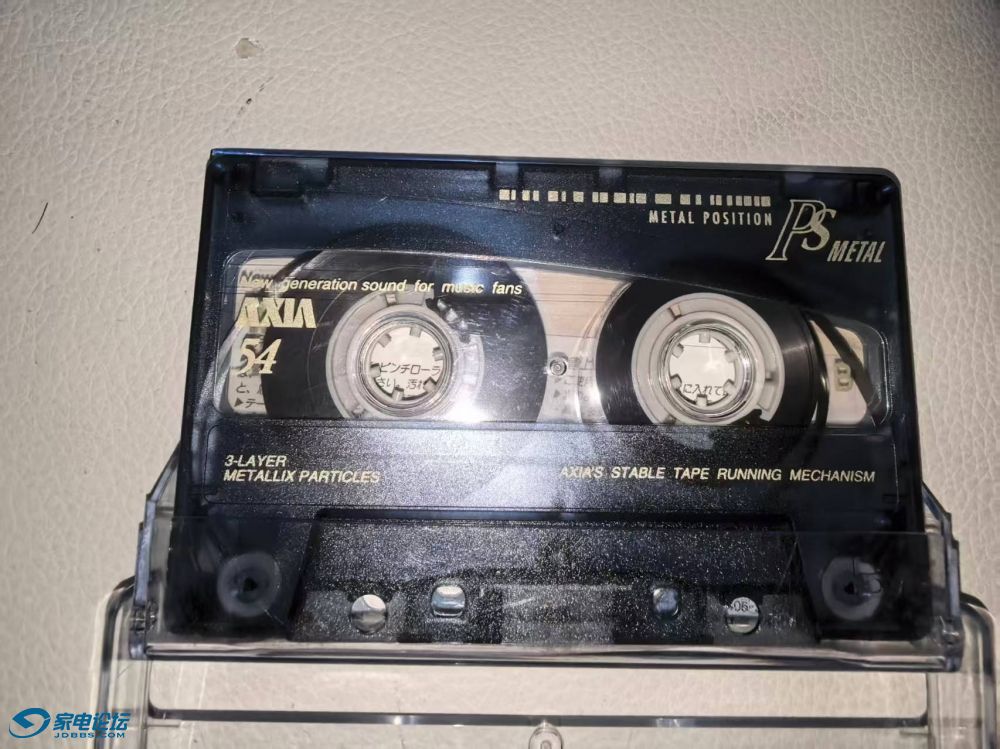

四类带cal

javaio008

gh1522 发表于 2026-10-16 21:03
四类带cal

真能降倒四类那是好事情。CAL后用四类录个低频比如400，315Hz之类到DD+3dB或更高看下失真，如果3%以内就可用。

gh1522

javaio008 发表于 2026-10-16 21:17
真能降倒四类那是好事情。CAL后用四类录个低频比如400，315Hz之类到DD+3dB或更高看下失真，如果3%以内就 ...

修复后主要作放音用，手头四类带也只有几盒，录音的机会较少，将就用用

novrain2102

放音四类带不是问题，随身听都可以。中道那个录音头经常先坏，不好找。

咝咝入扣

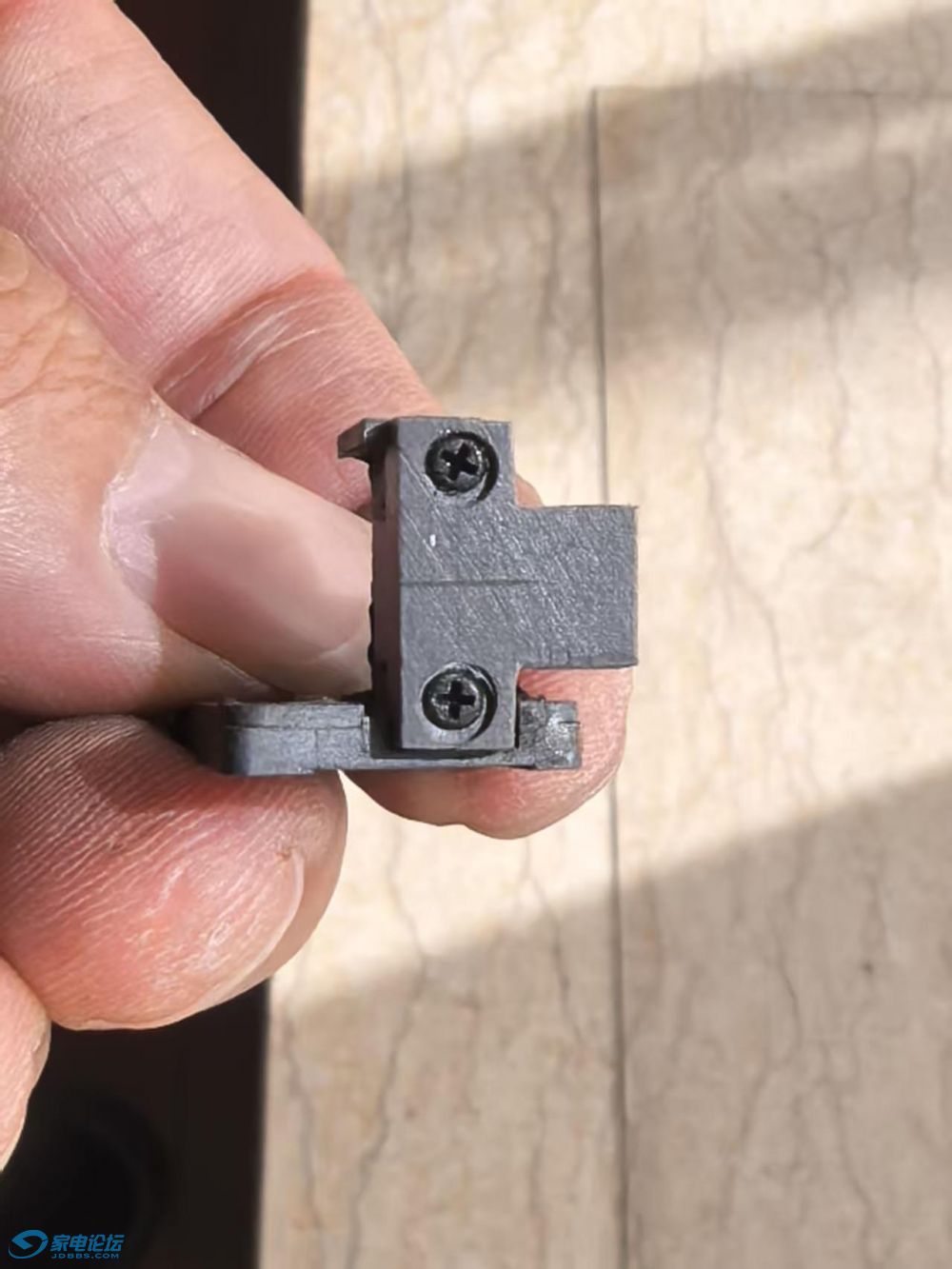

厉害了图六是3D打印的夹具么？

gh1522

咝咝入扣 发表于 2026-10-17 09:34
厉害了图六是3D打印的夹具么？

不是夹具，正在制作中的另一台中道代用磁头的塑料支架。手头没3D打印机，用锉刀慢慢修出来的。

62246

gh1522 发表于 2026-10-17 09:40
不是夹具，正在制作中的另一台中道代用磁头的塑料支架。手头没3D打印机，用锉刀慢慢修出来的。

用铝做比塑料更好点吧

gh1522

62246 发表于 2026-10-17 10:06
用铝做比塑料更好点吧

用塑料做磁头引线好做绝缘

novrain2102

深圳修手机的很多桌面CNC，金属的替换支架可以用那个做。ALPS旋转磁头配件很多，而且不贵，可以移植。只是录音磁头没有合适替换
