不同磁带CAL与不CAL，录制10KHz -20dB(77.5mV)信号表现

2919pk

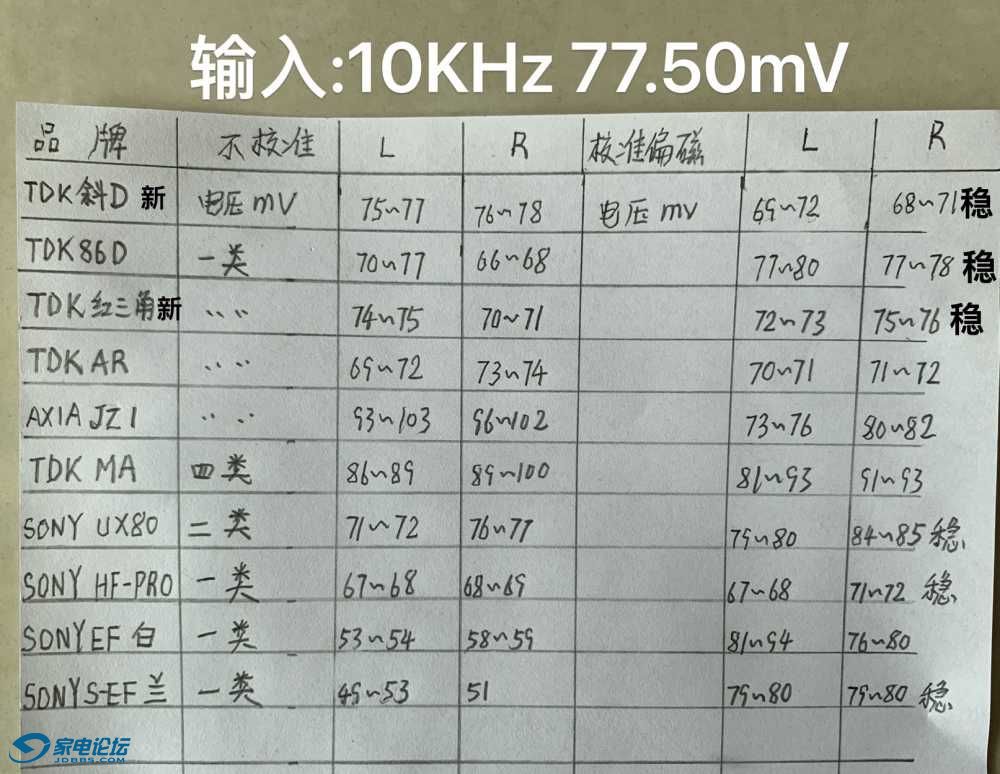

TEAC V7000卡座，用TDK 86D作标准带，执行维修手册的18项后，采用如下表格里的不同类型磁带，录制10KHz -20dB(77.5mV)信号，最后结果不尽相同。一直以为，CAL了以后，不管什么磁带，录音都要接近标准值，但实际情况却是：不CAL，表现很接近，CAL了，电压到降低了，或者升高了？不知各位的卡座是否都是这样？

yanyuanwen

交易区新帖推荐

从你表格中提供的数据来看，是校准后表现更好啊

老当益壮666

yanyuanwen 发表于 2026-9-15 09:25
从你表格中提供的数据来看，是校准后表现更好啊

你几个操作按键都整不明白还在装大师？

2919pk

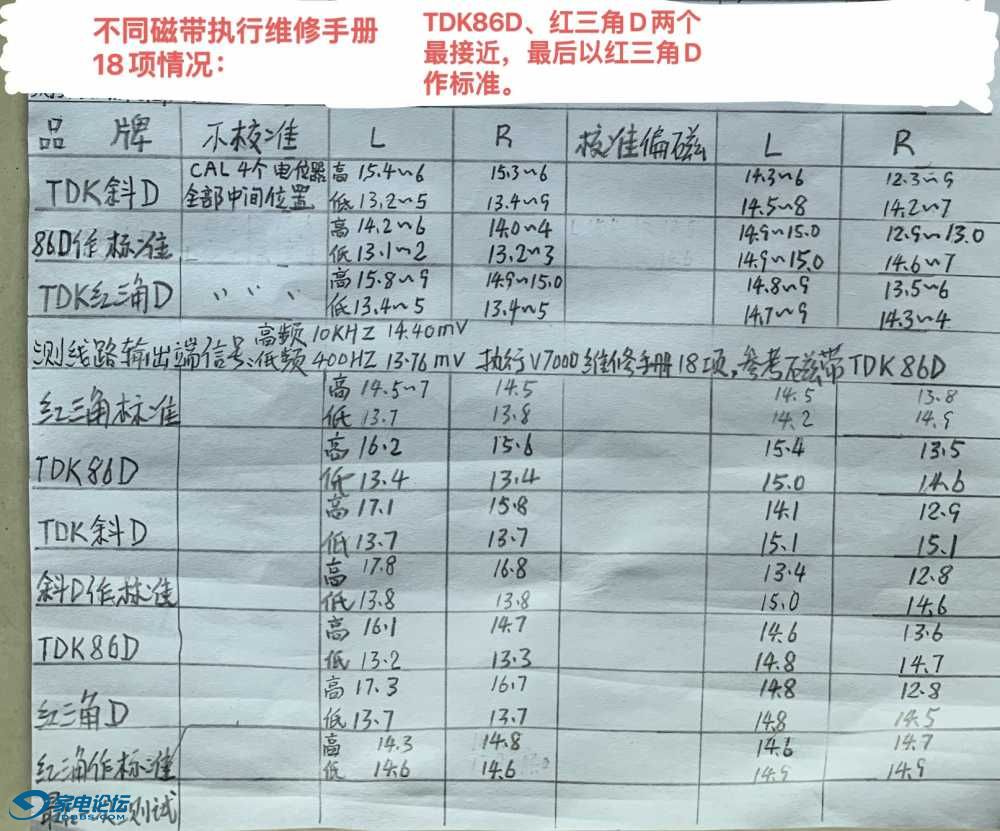

维修手册18项是交替输入400hz和10khz -42dB(6.15mv)信号，然后用TEAC MTT-5511标准录音带录放，使两个信号相同，我采用TDK 86D、T DK 斜D和全新红三角TDK D60实验，下面这个图片是实验结果，考虑到红三角D是新带，最后采用了它作为标准带。

scoop945

交替输入400和1000HZ，400和1000测得的数据相差很大，400测出来就是10几毫伏，1000测出来是90毫伏左右，是不是有别的问题？

novrain2102

交易区新帖推荐

楼主校准的方式大概率是不对的。校准的目标不是校准后和校准前(或者估算中点)相等，而是有绝对参考目标的。
简单说任何卡座都可以用下面的简易方法校准。全程只需要杜比电平带+毫伏表，不需要示波器，也不用参考机器自己的电平表因为根本不准。

1. 确定0dB的点。播放400hz杜比电平带，校正放音电平，使线路输出达到手册要求电压，譬如388mv RMS，这就是你的0dB.
2. 线路输入或者机器自带400hz，调整录音电平，使带前线路输出达到388mv。切到带后调整录音灵敏度，使线路输出达到388mv.
3. 线路输入或者机器自带10khz，调整录音电平，使带前线路输出达到38.8mv (-20dB)。切到带后调整偏磁，使线路输出达到38.8mv.
重复2~3，直到都稳定。之后如果还有余力，调整机器电平表的灵敏度和范围，让她在2/3步分别显示0dB和-20dB，这个只是外观。

背后的原理是，在400hz信号下，输入0dB，带后输出也应该是0dB。在10k或者好的机器15khz，输入-20dB，输出也是-20dB. 这就是维修师傅视频最爱的“带前带后一致”
严格地说，偏磁应该从最大开始往小调，而且偏磁的一个目标是各频率输出平整。但是业余条件下，2~3反复次数多总能蒙对。

2919pk

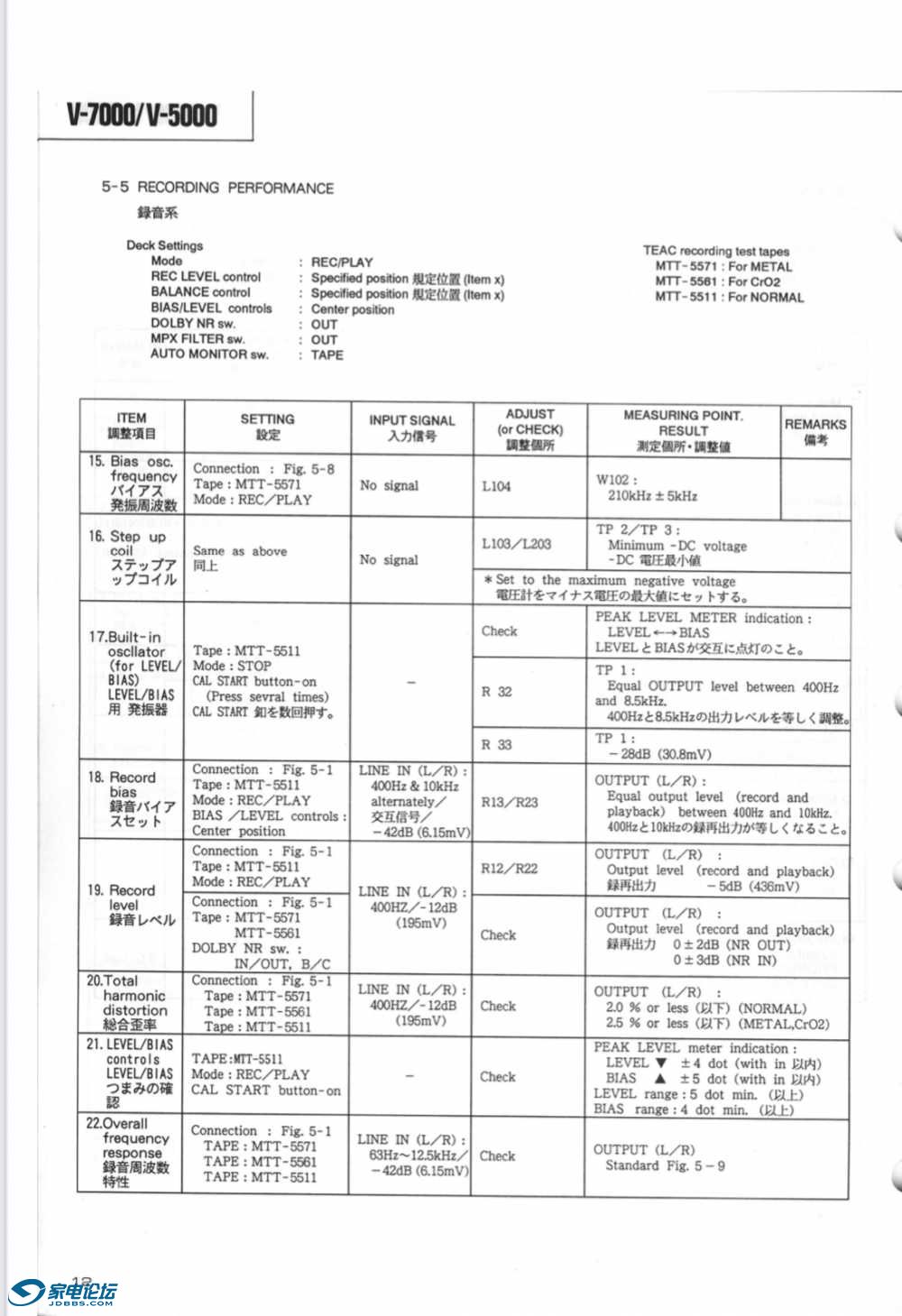

补充一下TEAC V7000维修手册的18、19项图片截屏。
执行了18项后，又接着执行了19项电平调整，我的理解，这两项是与CAL相关的。（注；17项电平、偏磁已经调整为30.8mv)

2919pk

scoop945 发表于 2026-9-15 10:11
交替输入400和1000HZ，400和1000测得的数据相差很大，400测出来就是10几毫伏，1000测出来是90毫伏左右，是 ...

是10KHz，不是1000HZ。

2919pk

novrain2102 发表于 2026-9-15 11:09
楼主校准的方式大概率是不对的。校准的目标不是校准后和校准前(或者估算中点)相等，而是有绝对参考目标的。 ...

谢谢回复，受教了！

novrain2102

对于V7000这些有用户CAL功能的机器，用户CAL的过程和维修手册CAL的原理大致相同，但是调的地方不一样。用户CAL调节的界面在面板上，维修手册CAL在内部电位器。

维修手册CAL实际上只针对一盘具体的磁带。只有这一盘磁带不用用户CAL就能1:1录放。
换一盘别的磁带因为灵敏度和偏磁要求不一样，每一盘都要重新用户CAL才能录音。
用户CAL是对内部CAL的修正。修正的内容是现在这盘磁带和当初内部CAL测试带的性能差别。
