请教各位高手TEAC V7000建立线圈调整和偏磁问题？

2919pk

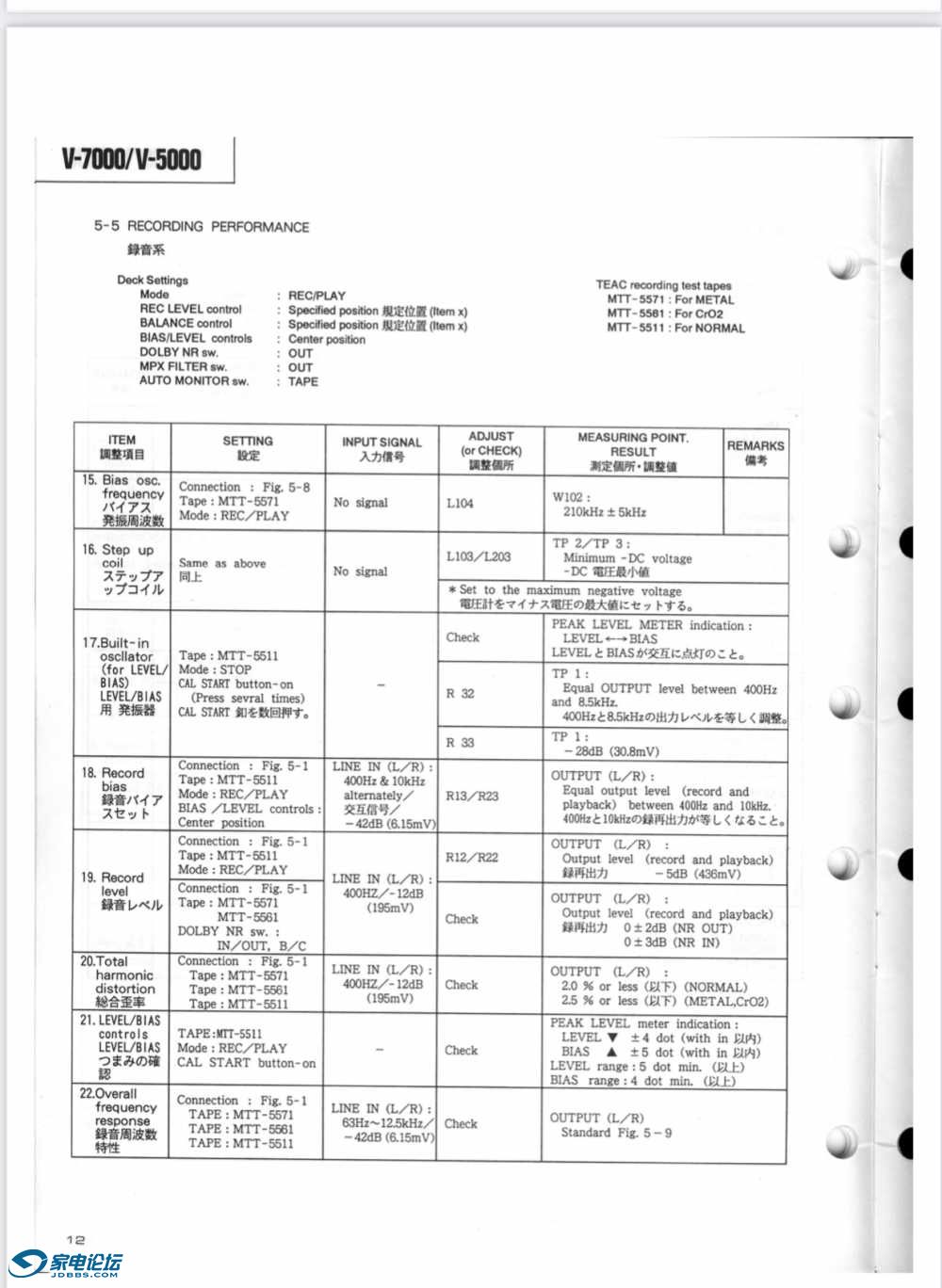

我按维修手册进行16项SET UP COIL 建立电感线圈，黑表笔接地，红表笔接TP2、TP3。放入TDK MA 金属带无信号输入录音中，发现TP2电压为5.3V，TP3电压为0.96V，调L205电感，TP2最低只能调到2.8V。这个电压多少V才是正常的？
现在用四类带录制10-20KHz -20dB信号，左声道波形比右声道小，实测偏磁电压：左声道100V，右声道140V，按说右声道偏磁电压高，录出来的波形应该小才对？
请各位高手多多指教！

yanyuanwen

交易区新帖推荐

TP2,TP3直流电压应该接近-7v。
参考索尼190机芯，同样的芯片，同样正负7V供电。
先查查这个芯片的正负供电是否正常。两个声道电压应该差不多才正常。

2919pk

yanyuanwen 发表于 2026-6-8 20:22
TP2,TP3直流电压应该接近-7v。
参考索尼190机芯，同样的芯片，同样正负7V供电。
先查查这个芯片的正负供 ...

谢谢老师！我测一下1297电压是否正常

2919pk

yanyuanwen 发表于 2026-6-8 20:22
TP2,TP3直流电压应该接近-7v。
参考索尼190机芯，同样的芯片，同样正负7V供电。
先查查这个芯片的正负供 ...

刚刚测量一下1297电压，除了TP2、TP3电压还是+电压外，其他引脚基本正常，唯独16脚是-2.8V，索尼190标注应该是+3V。

coffee_bean

2919pk 发表于 2026-6-8 22:23
刚刚测量一下1297电压，除了TP2、TP3电压还是+电压外，其他引脚基本正常，唯独16脚是-2.8V，索尼190标注 ...

索尼PIN16标错了，应该是-3V，和3脚一样，左右对称嘛。所以你的PIN16测出-2.8V也正常。

2919pk

交易区新帖推荐

coffee_bean 发表于 2026-6-8 23:14
索尼PIN16标错了，应该是-3V，和3脚一样，左右对称嘛。所以你的PIN16测出-2.8V也正常。

谢谢老师回复！刚刚测试了一下，普通带TP2电压-4.07V，TP3电压-4V，二氧化铬带TP2电压-3.4V，TP3电压-4.0V。只有使用金属带，TP2、TP3才是正电压，是不是跟自动磁带选择有关系？

coffee_bean

这2个测试点的电压跟磁带类型和偏磁微调的位置都有关系，具体数值不用在意，按厂家要求调到直流电压为最小值就行了。

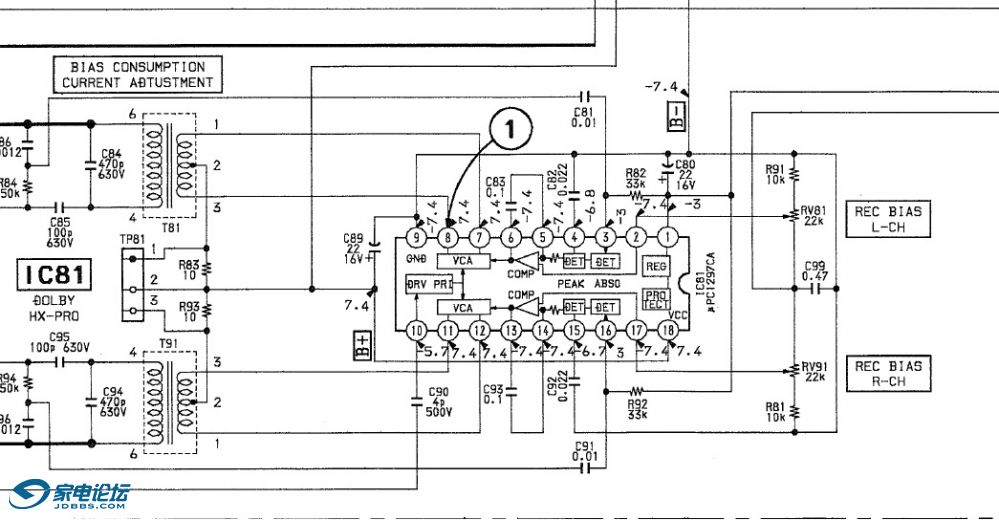

这一步是调整HX Pro的偏磁输出升压线圈（Step up coil是升压线圈的意思，不是SET UP coil 建立线圈，隔壁那个旧贴一开始就搞错了），使LC回路正好谐振于偏磁信号频率上，以获得最大的偏磁输出。知道了此项调整的目的，就会明白还有其他更好的调整方法：
1、测量升压线圈的直流供电电流，利用谐振时电流平均值最小的原理来判断。这种方法非常灵敏也非常准确，索尼、雅佳、JVC都是用这种方法，他们在升压线圈的供电抽头上串了一只小电阻，用万用表检测电阻上的直流电压最小即可。TEAC没有串电阻，测电流要断开线路有些不方便。因此他们检测TP2、3（即芯片第6、13脚）的直流电压，根据芯片的工作原理，当偏磁最强时这个输出电压最小。不过这里的电压变化趋势比较平缓，不如谐振时电流出现谷点那么明显，因此TEAC方法的检测精度不高。
2、用示波器或毫伏表直接看偏磁输出电压，调到最大即可。用这种方法要特别小心测量探头的输入电容，它将成为LC回路电容的一部分，会改变电路参数导致测不准。你需要用x10档衰减，此时输入电容减小至10几pF（百兆探头的典型值）。最好是在探头前串个2-3pF的小电容，这样就没啥影响了。测量点选在录音磁头两端为好。

2919pk

coffee_bean 发表于 2026-6-9 12:19
这2个测试点的电压跟磁带类型和偏磁微调的位置都有关系，具体数值不用在意，按厂家要求调到直流电压为最小 ...

感谢老师这么详细的解答！现在有个问题可以确定：就是TP2、TP3正常电压确实是负的，昨晚，我朋友亲自测试他的TEAC V5010，TP2、TP3都是-1.9V。我的怎么调都是正电压，而且，这两个电压还会自己变化，用数字表测试的时候，电压是缓慢上升的趋势，需要一段时间才能稳定。但是，5010的电路跟7000稍有不同，偏差频率是150KHz，7000偏磁频率是210KHz，不知可否参考？另外，再搭车请教：UPC1297的HX pro功能是怎么控制开关的？V7000默认就是打开状态，看到其他卡座有专门的控制开关，没看到UPC1297有通往微处理器的引脚？烦请老师指点迷津！

coffee_bean

5010仅偏磁频率不同，其他均可参考。
uPC1297没有控制HX Pro功能开关的引脚，都是在外部电路上想办法。HX Pro不是需要监测录音头中的高频成分吗，那就需要反馈，通常是在偏磁和录音信号的混合点处取反馈信号，然后送入芯片处理。HX Pro介入的情况下，反馈通路中设有滤波器，仅让音频信号通过，高频偏磁信号会被滤掉。要关闭HX Pro功能，只需要使用电子开关和几只额外的滤波元件（通常用电阻和电感），将反馈通路的滤波特性修改为仅让高频偏磁信号通过，这样音频信号的动态控制就被关闭了。

2919pk

coffee_bean 发表于 2026-6-9 17:17
5010仅偏磁频率不同，其他均可参考。
uPC1297没有控制HX Pro功能开关的引脚，都是在外部电路上想办法。HX  ...

非常感谢老师再次指导！目前，还是调不出来负电压，刚开机时两个测试点都是+5.6V，按下录音键TP2、TP3电压有所下降，然后再慢慢上升，TP2很快升到+5.6V，TP3需要大概半小时升到+4.7～4.8V。而5010按下录音键，电压下降，两个测试点都是-1.9V，既然可以参考5015调整，可以肯定7000确实存在问题。于是继续折腾，这次，没放入金属带，输入19KHz的信号，欺骗录音防误抹开关，按下录音键使卡座进入录音状态，然后测试两个测试点，久违的负电压出现了，TP2是+0.4V，TP4是-0.84V，可维修手册进行此项是不输入信号的！输入高频信号能使电路工作正常，upc1297芯片应该没坏，也不知道到底哪里的问题？反正是有故障，慢慢查找吧。

coffee_bean

7000现在具体什么情况，不能录音吗，还是效果不好？

2919pk

coffee_bean 发表于 2026-6-10 13:12
7000现在具体什么情况，不能录音吗，还是效果不好？

能录音，就是TP2、TP3两个测试点是+5.6V，按维修手册应该是负电压。
