最近打理中道682ZX的一个故障

wwr0325

起因是 一个中道682zx的奇怪故障，当时由于不怎么影响使用就没管它了，后来故障越来越明显，甚至还会影响到磁带的播放效果。

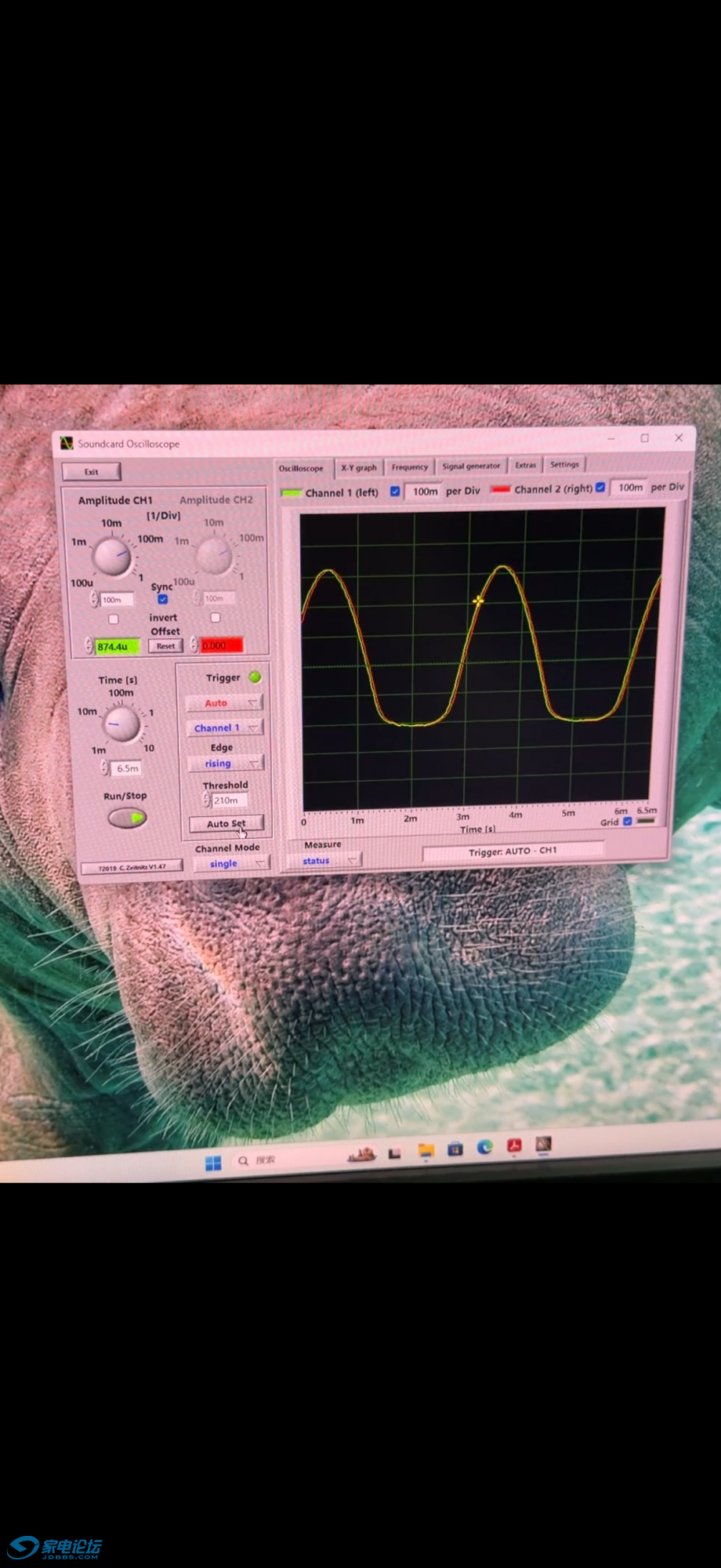

当故障出现是播放400hz的测试带，看到波形严重失真，同时电平表读数下降。

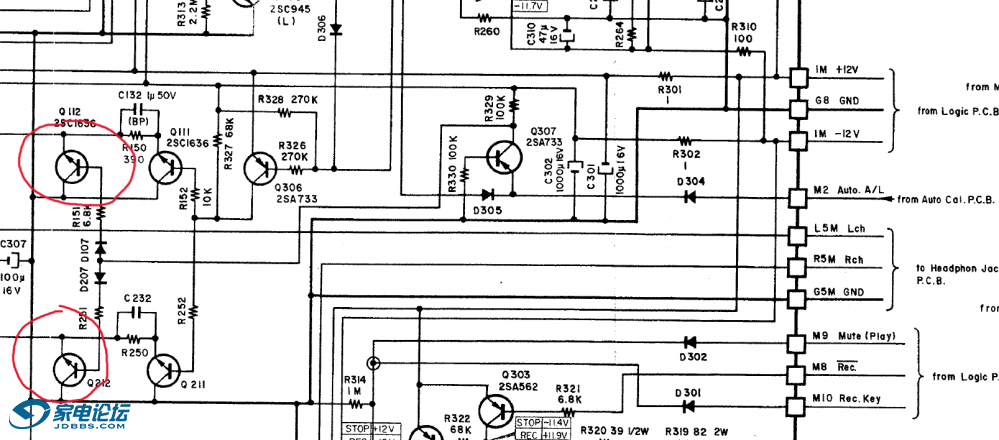

在和丝丝入扣兄交流时 他提到有个卡友的机器也出现过这种失真的情况，他当时是净噪三极管漏电所致。于是我也检查这个机器的净噪部分，发现D207/D107的阳极端电压从冷机的-6.2v变成+0.2v左右。
故将两只净噪三极管拆下再测试，果然恢复正常，但不解的是不可能两只管同时坏掉还坏的一模一样，但不管了换两只新管子上去试一试，果然不行还是热机出现故障。

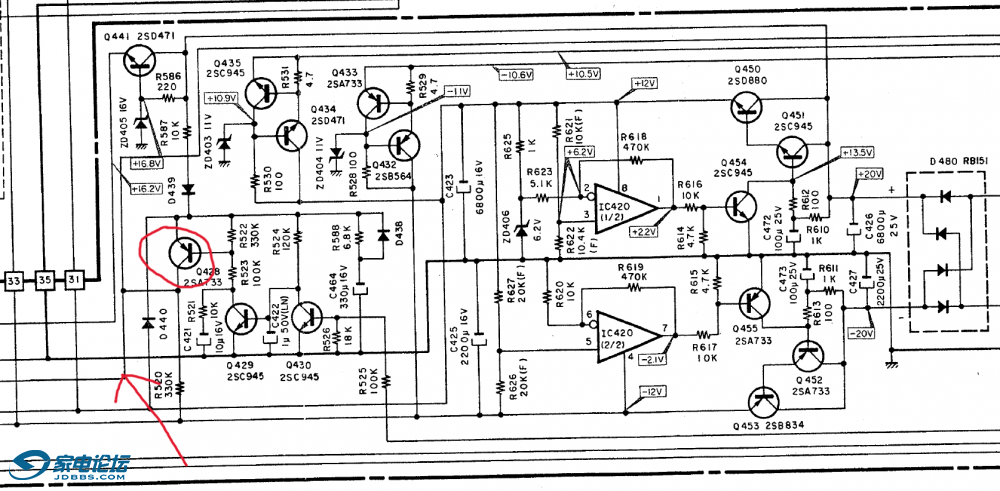

于是沿着D207/D107的阳极端一直排查下去，终于在逻辑板上找到了元凶，怀疑这个三极管坏了，于是将它拆下，这个线路的电压终于不再跳到+电压。
今天新管子到了，换上测试了好几个小时，故障不再出现。



故障应该修复了

咝咝入扣

交易区新帖推荐

恭喜恭喜

岭西二巷

老板求分享下682手册，297375796@qq.com，感谢

novrain2012

还好坏的不是2SC1636，那个原装的好贵  一对能顶100个2SA733. 这个系列不是PP电容漏电，就是静音开关管漏电

wwr0325

岭西二巷 发表于 2026-6-2 08:04
老板求分享下682手册，297375796@qq.com，感谢

发了

wwr0325

交易区新帖推荐

novrain2012 发表于 2026-6-2 10:21
还好坏的不是2SC1636，那个原装的好贵  一对能顶100个2SA733. 这个系列不是PP电容漏电，就是静音开 ...

机器上的1636不是原机的，原机主应该换过的。这机器录音部份的运放也坏了，右声道录音不正常造成cal不到位，换了正常，顺带将那部份的pp电容也换了。

岭西二巷

wwr0325 发表于 2026-6-2 14:39
发了

收到了，感谢
