音质音色听感逆天的HI-FI旗舰：天逸AD-1PRE+/AD-1PA+分体式功放技术解读

辨机

音质音色听感逆天的HI-FI旗舰：天逸AD-1PRE+/AD-1PA+分体式功放技术解读

                                                              图/文：辨机

在HI-FI音响的时间长河中，总有一些品质优异的功放会在大浪淘沙之后沉淀下来，成为万众瞩目的经典，天逸AD-1PRE+/AD-1PA+分体式功放，无疑就是这样神韵天成的力作：在天逸30多年的精心耕耘中，AD-1PRE+/AD-1PA+功放作为天逸时下HI-FI系列最顶级的形象级旗舰，傲然矗立在国产功放的巅峰，无论是音质/音色还是自身的电路设计、选材用料，迭代积淀与血统传承，都以修为成圣，极难超越！这对于追求音乐听感极致的骨灰级HI-FI发烧而言，的确是一个不小的诱惑！为帮助他们能细细的品味和消化该套器材的技术精髓和听感体验，就让我就和对此感兴趣的发烧友们一起来重温这套顶级HI-FI功放无与伦比的美丽魅力吧：

首先，前后级分体式设计属于HI-FI功放中的高端设计，其端庄大器的外观、完善的电路设计、精心的选材用料和一丝不苟的加工工艺，是这类分体式功放的显著标签。因而无论从理论还是实际听感体验出发，都可以肯定的说：前后级分体式HI-FI功放的地位和品相大大的优于合并式HI-FI功放！相互独立的前/后级分体设计，可以极大的纯净和精细化各部分电路的独立体系，尽量降低后级功放电路（强信号）对于前级（弱信号）输入放大的影响和干扰，把各自独立的前级放大和后级功放都做到最好，从而得到更纯净和更精致的音频信号放大和功率放大输出。

在这套器材中，前级放大器可以说是该产品好声的源泉基础，担负着音频信号源头的微弱信号的预放大及D/A转换等重要功能，有如长江大河的源头，不能夹杂沿途泥沙的污染而影响到中下游（后级功放）水质的清澈。事实上，前级放大器在很大程度上影响着一套音响的音质音色和听感，它对于HI-FI厂家来说，的确是一个非常考验技术、设计能力和调校音质音色水平高低的试金石，对噪音的抑制和信号的高度保真放大更是要求相当的苛刻。

一．关于AD-1PRE+前级放大器：

打开AD-1PRE+前级放大器盖板：该前级的布局采用双金属腔屏蔽结构工艺，明面上只能见到满载各种电子元件和集成电路的主电路板。器件排列整齐划一，自动波峰焊点圆融牢固，电路板上除了三组固定的数据排线连接其他电路，看不到其余任何飞线，给人以一种清爽整洁的印象。

用螺丝刀继续打开前面的屏蔽金属罩，才看到该前级的电源部分：一只150VA的模拟电路供电大环牛及其比较复杂的多路稳压电源电路。这部分电路几乎占据了整机的二分之一地盘。电源前方是镶嵌于面板腔体的数显及控制电路板。整机左侧金属腔体内还有专供辅助显示电路及控制电路的数字开关电源及交流进线滤波电路。这种各个电路板分腔屏蔽、主电路板和辅助显示及控制电路的独立供电的方式，使得各部分电路相互独立、互不干扰。绝对是精雕细琢、经验老到的HI-FI发烧大手笔设计！

其中位于机器后方中间位置的那张面积最大的双层沉金式PCB主电路板以及竖置安放于该电路板左侧上方连接着USB-AUDIO接口电路的那张小电路板，是该机的技术核心。其上密密麻麻的满载各种优质的电子器件：集成了光纤/同轴/平衡端子等输入/输出电路、DAC解码电路、电路的整形、滤波和10倍预放大前级高保真电路、以及平衡/非平衡输入输出转换电路等等。

其中包括时下技术含量颇高、性能优秀的美国水晶公司的CS8416 数字音频接收芯片、以及时下美誉度极佳的美国ESS公司旗舰机的数模转换解码芯片ES-9038Q2M等等。

CT7601PR暨ESS9038芯片是目前HI-FI音响界高品质的真硬核数字音频解码芯片，拥有高达22.4MHz的无损音频数字信号处理能力、支持多种无损音频格式的硬解码核心，使其DSD音频数据格式解码很好的兼容了DSD64，DSD128，DSD256、DSD512；而PCM音频数据格式的量化精度和采样频率也高达32bit/768KHz。从而令其轻易获得了谐波失真度极低和动态范围极高的指标刷新率!

ES-9038Q2M解码芯片具备了最高支持32bit/384KHz量化及取样精度的超高规格数/模解码能力，如此之高的量化标准和取样精度相当于传统CD机16bit/44.1KHz的8倍。换言之：量化越高、取样精度越细致，就意味着经过DAC数模转换后的音频信号更逼真的接近于录音时的音频声音。此外，整形滤波及信号的全平衡放大通道选用了四枚音质超好的发烧运放OPA-1632，以确保声音的听感保真度。

OPA-1632运放具有极强的抑制零点漂移及抑制噪声与干扰的能力。其信噪比高达令人不可思议的0.000022%，而失真度小到可以完全忽略的！频率上限可以轻易延展至180MHz，这一大大超越了人耳的听阈范围！而高达50V/us转换速率，配合ES-9038的精细解码，可以营造出晶莹剔透的声音效果，使其音乐的线条清晰凝聚、大动态时可以做到收发自如，声音绝无拖尾和含糊不清的朦胧感，清澈透明的音乐细节和大量弱音成分得以充分的展现。

音频信号通道还选用了5枚时下美国德州仪器出产的最受发烧友好评的发烧运放OPA1612，OPA1612是TI推出的一款性能相当优异、双通道、双极输入音频专用运算放大芯片。与同类竞争器件相比，可将噪声与失真分别降低 60 % 和 50 %，其双极输入可达到 1.1 nV√Hz 的极低噪声密度以及 1 kHz 0.000015 % 的超低失真，高达高27V /µs转化率速和40MHz的带宽、130dB高的开环增益、2.25V至±18V的宽范围供电，在听感上轻易实现鬼寂的背景和清澈透明的靓声效果。

为增加其声音的胆味和醇厚绵密的韵味，输出端还特别增加了一枚TI新构架的场效应JFET音频专用的发烧运放OPA1642，该运放的信噪比极高，可以说毫无底噪！一点都没有！听感效果非常好！喜欢夜里近场静静聆听音乐的发烧友必备！而且高音也非常的油润顺滑，毫无毛刺，齿音控制也是我听过的音频运放中最好的！高频有仙气、中频圆融醇浓，听世界级的排箫大师赞菲尔的《孤独的牧羊人》和收录了舒伯特小夜曲、爱情小夜曲、托赛利小夜曲、莫扎特小夜曲等23首脍炙人口的Maastricht Salon乐队的《小夜曲集》时，简直就是绝了，那美入天籁的音乐让人欲罢不能，可以一首接一首的听至深夜！

为避免机械音量电位器使用时间长容易出现接触不良的毛病，该机特别选用了日本JRC公司高端顶级电子音量芯片MUSES72320担任该前级的音量控制，内部是电阻阶梯网络结构。VOL电位器衰减范围是-111.5dB--+31.5dB ，步进量为精确的0.25db设置。本底噪声低于1.26uVrms，动态范围大于等于137 dB，失真度几乎无法测出。绝对是一个性能极其优异而又永不磨损、精确易控制的“电子音量电位器”。

为照顾到一些老HI-FI发烧友喜欢玩黑胶唱机的嗜好，AD-1PRE+特意在此机上设计了一组高保真唱头放大输入接口，放大电路是由性能出众的OPA1612运放来完成，以求获得最佳的唱头匹配方式。

二．关于AD-1PA+后级功放电路及工艺等方面的技术详解：

AD-1PA+后级功放是源自上一代旗舰纯后级AD-1PA的升级，两者在外观上并没有区别，同为铁甲威龙、体重如山的躯壳，造型高大威猛；电路形态的区别也甚微，只是功放管的配对参数更加的严谨，可谓精中选精，几近苛刻！并刻意强化了智能温控电路的动态调节，力求在增大功率输出的同时有效降低整机发热量以提高整机的稳定性；功放级的偏流和推动电流也重新优选规划至更大更优，这是提高纯甲类功率的关键所在；对音频通道的重要器件之用料也进一步优选，以至于输出功率从300W（8Ω）上升到330W（8Ω），功率输出更加的强悍，听感也随之变得更加的贵气圆润！

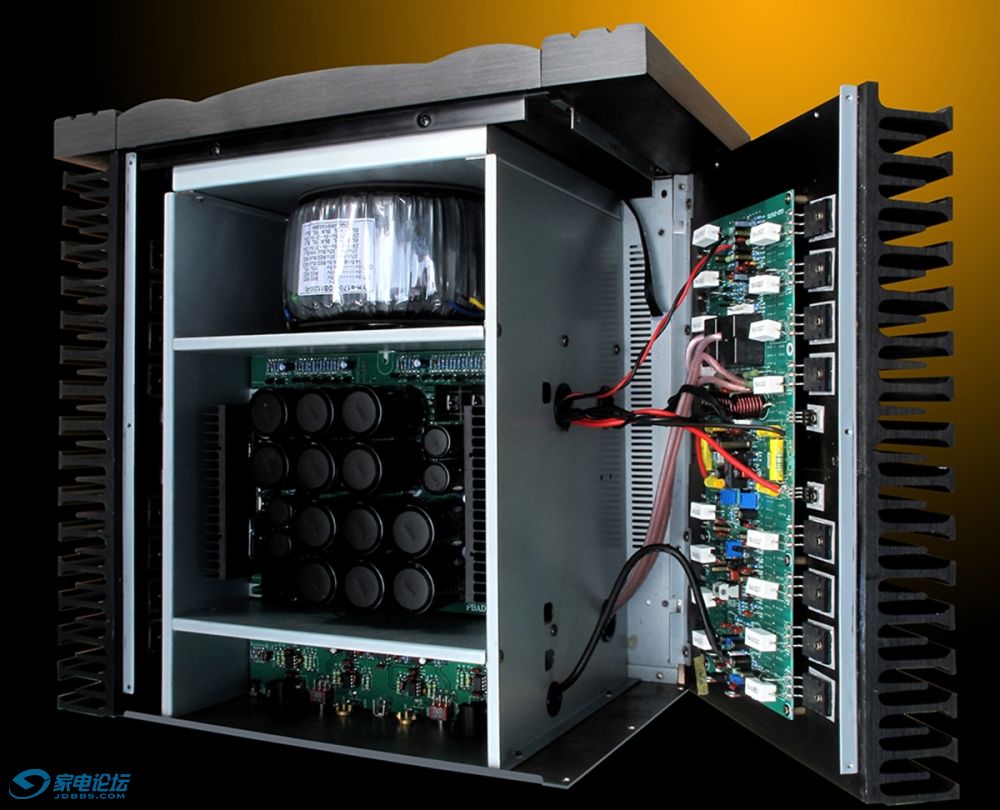

打开AD-1PA+后级功放的铝合金顶盖，可见该功放采用了独立屏蔽的五抽屉式抗干扰结构，可极大减少左/右声道强电对弱电部分的电磁影响，有利于进一步提高声道分离度；机器后面稳驻箱格的是1200W的高品质环牛，以左右声道各600W的独立方式分别供电，左右声道的供电和整流滤波及稳压系统相对独立。笔者在该机通电时特别将耳朵贴离变压器约2公分的位置，这么巨大的功率，并未听到任何电流嗡声，证实该变压器的确封装性能优异。

机器中上部的格内是由16只总容量高达18万微法的ToneWinner音频专用订制版优质电解电容组成的滤波大水塘，这是天逸为整合品牌优势专门在名牌电容生产厂家贴牌批量订制的，实测指标超越时下许多大名鼎鼎的发烧级电解，确保整机的动力之源犹如长江大河滔滔不绝，轻易征服众多大食量的高保真音箱。

左右两侧贴近散热器安装的两张硕大的电路板是功放板，为帮助大家较为详尽的了解该部分电路的特点，笔者特意贴出其电路简图：

我们可以看到，功放电路输入的热端信号分别由Q3/Q4/Q9/Q10/Q8/Q11/Q40（冷端由Q1/Q2/Q5/Q6/Q7/Q12/Q13）组成的共射基极（Cascode）+ 菱形电流镜像差动放大电路担纲小信号放大，这就是通常俗称的“钻石型差分镜像放大”电路，在Hi-End界具有极高的美誉度。它的优点是动态大、驱动力强、转换速率高、谐波失真小、低噪音、瞬态响应好、线性度高、频率特性非常不错。共射共基（Cascode）电路的加入，可以更好的提高放大器的频率带宽，尤其是提高高频时的线性度，使高频响应更好，延展更高，高频的音乐解析力更佳，声音更见细腻和油润透明。

接下来输入到第二级，热端这时有由Q14和Q15（冷端由Q18和Q19）组成差分电压放大电路。接下来信号被传输到电流放大级，本机的主要增益来自于两级电流扩流输出，然后送入到末级采用4级（8只大功率晶体管）以达林顿推挽功率放大。最后两两叠加（共8对大功率管）按BTL（桥接）方式组合成功率输出去推动音箱发声。（左声道电路如此，右声道电路亦如此），等同于4个声道两两并联输出，可见其有何等强悍！

这种BTL（桥接）方式组合成功率输出的驱动力十分强劲，动态凌厉，可大大提高了功放的阻尼系数，对于有效控制喇叭振盆、提升音箱发声的瞬态和声音结像、展现宏大音场，进一步提高声压、精确定位声音的位置和提高对喇叭的控制力功使其收发自如功不可没。而且也有利于减小对电压放大级的影响，提高电压放大级的线性起到非常重要的作用。该机功率放大级每声道由两对对中功率管推动8对150W的东芝TTA1943/TTC5200大功率管担任，全机使用了32只，提供2×330W（8欧）的充沛功率输出，推力和其足也！

TTC5200/TTA1943是东芝最经典高端的音频专用大功率对管。TOSHIBA的功率对管对于众多音响发烧友来说印象极为深刻，并且被冠以了声音温暖甜润的音色特点。当年的那对2SC5200/2SA1943经典名管在发烧音响领域得到了广泛的运用和好评。但由于该大功率管的实际听感比较柔，低频效果略嫌朦胧、力度也不是很绵密劲道。东芝公司在经过长期的考察并听取了大多HI-FI厂家设计师的意见后，研发上市了这对大功率管的升级改进型号，这就是AD-1PA+后级功放所选用的经典高端大功率管TTC5200/TTA1943。

该对管子在参数的一致性上得到了很好的改善和提高，从饱和电压导通曲线测试图上可见TTC5200和TTA1943已经非常的接近，几乎重叠!这就意味着推挽放大的对管上下内阻特性已经非常的接近，也就是说，其放大的波形正负对称度更高，失真度更小。而且对工艺进一步精细化后，保证了大批量生产的参数一致性。据批量使用筛选实际测试也证实这对管子相互之间的配对性能非常出色，一致性非常好！易于大量配对使用。实际使用表明：TTC5200/TTA1943功率对管的全频域听感表现出色，声音的质感细腻、颗粒细幼，有非常漂亮的分析力；音色中性略偏暖色调，不是很明亮但也绝对不显暗淡，有较强的可塑性，这是音响设计师和校音师最欢迎的风格。而低频量感方面，TTC5200/TTA1943相比2SC5200/2SA1943也得到了明显的改善，与相同级别的仙童、安森美对管相比也毫不逊色。听感可谓集美艳和醇厚为一体，对追求声音听感极致的骨灰级发烧友具有极大的杀伤力，惊为天籁，大有一听钟情的巨大蛊惑！

三.试听体验及评价：

试听器材为AD-1PRE+/AD-1PA+前后级甲类功放搭配天逸童笛八号落地式音箱，音源配置了一台顶级的旗舰机CD机TY-1CD，环境大约为60平米左右，实拍照片如下图：

当用AD-1PRE+/AD-1PA+来播放试音天碟的民歌蔡琴之《被遗忘的时光》时，一种浓郁的蔡琴韵味油然而生：蔡琴的中音特别的醇厚磁糯、绵柔而婉约悠扬的歌声非常圆融，唱腔过渡间唇齿摩擦所特有的口水声和喉音得到了加强，沧桑感非常清晰可辨…… 相较天逸好评如潮的高端AD-3PRO+合并式功放而言，AD-3PRO+演绎的这段唱腔已非常漂亮，但蔡琴特有的口水声和喉音共鸣等细节还是分体式的AD-1PRE+/AD-1PA+更加的清晰可辨。换言之，AD-1PRE+/AD-1PA+的音乐解析力更强一些！

低音表现方面，我依然用民歌蔡琴的低频大鼓声来检验：一曲《渡口》，低频大鼓和贝斯和弦的配合将拥有双八寸低音喇叭的落地式音箱推出了浓郁的低频，量感十足，力道陈雄；下潜也特深，低频弹性充分的凝聚，声音成团，有相当的重量感！用发烧友的行话来形容就是有“拳拳到肉、绵密如锤”的听感！低频的质感往往是最考器材的。和天逸AD-3PRO+合并式功放相比，若是以我心中的满分10分来度量，如若AD-3PRO+能得7分，那AD-1PRE/AD-1PA则至少可得到8.5分！

其实AD-1PRE+/AD-1PA+最耀眼的功能是具备DSD的解码能力，DSD音乐是目前音质最为出色、解析力最棒的高码率音乐载体。播放下载自索尼精选Hi-Res商城的DSD音乐最能表现出AD-1PRE+/AD-1PA+驾驭音乐的实力：

选择由UNAMAS集结而成的《质感音效: 录音大师精选集 (11.2MHz DSD）》专辑：播放其中的第三首Concerto in E major,"La Primavera" (Spring) 《四季·春》的曲目。这是以日本小提琴演奏家竹田诗织为首，4名青年演奏家组成四重奏乐团，演奏的维瓦尔第(Vivaldi)的弦乐四重奏作品，UNAMAS唱片公司以DSD256高规格格式录制。是完全执着于高解析度的DSD编码录音。在此聆听，的确带让我感到了音乐的解析力超高，非常的精细、音乐的速度感和重量感都体现得相当充分，而且还有一些比较重口味的爵士味，与我记忆中听过的古典韵味较为浓郁的《四季》区别明显。

我听过多个版本的《四季》正版CD，绝大多数都是16bti/44.1KHz的PCM格式录音，这些能够传世的录音虽然都是珍品，但毋庸置疑的是，拥有更高取样精度和量化标准的DSD256格式，它所包含的音乐内容和泛音以及浓郁的音响性，的确比传统的CD碟更清晰、更凝练。在听感上其音质的确也更精致、细腻一些，音乐中的小提琴声十分的明亮丝滑、泛音明显增多不少，而且仔细聆听，几把小提琴的声音发音点和琴声特点都能隐隐展现，音乐的质感也更加突出，音色上也明显的阳光美艳......

播放LONDON出品、编号为F35L-50277的正版CD。此曲是由奥地利著名作曲家和指挥家弗朗茨·冯·苏佩的《轻骑兵序曲》：这也是我百听不厌、并且时常用来Hi-Fi试音的经典管弦乐曲之一。此曲带有非常强烈的节奏感和煽动性，属于慷慨激昂的军乐范畴，听之让人精神振奋。是苏佩以轻骑兵的战斗生活为线索进行创作的，每一乐段都表现了鲜明的音乐形象和具象画的情节场景，让听众能通过音乐感受到轻骑兵的生活、战斗等不同画面。在乐器的使用上，充分发挥了铜管乐、尤其是小号、圆号、长号的特点，小号的高亢嘹亮能够很好地表现出轻骑兵将生死看淡、勇往直前的的豪迈气概，营造出浓厚的军营气氛和宏大的战争场面。

以至于音乐一开始，由小号和圆号以高亢嘹亮的号角性音调奏出轻骑兵主题，节凑强烈，令人振奋，使人仿佛看到了一支英武潇洒、精神焕发的轻骑兵队伍。整个乐曲的演绎突出了铜管乐高亢嘹亮、小提琴的明丽辉煌、中提琴群的醇厚浓郁、大提琴群如渊般的深沉稳重...... 最后的曲终部分。长号加入，气势更加宏伟，场面更加宏伟壮阔，表现轻骑兵一往无前的精神。随后，小号加入，用三连音把乐曲推向高潮，乐曲在辉煌的气氛中结束......

不言而喻，分体式HI-FI功放的确比合并式功放更加的高级，尤其在听感上更加的精致细腻和丰富多彩，音乐味更足，气势也更加的大气磅礴。当然，其售价也会比较高。更像是HI-FI音响中的贵族！

天逸AD-1PRE+/AD-1PA+分体式HI-FI功放的声音总体表现为：音质相当的细腻贵气、听感油润丝滑，瞬态收发自然，快速而流畅、动态庞大无匹；中频厚实圆融，饱满丰腴；低频刚劲有力、低频下潜很深而低频的反弹蓬松Q弹；高频泛音非常丰富，高音的延展悠远而飘逸。空间感和空灵感均有不错的体现。音色如春日午后的阳光，温暖而明亮。非常适合于演绎一些大部头的交响乐：诸如《贝多芬.第九交响曲》、《才可夫斯基.1812》、马勒：第一交响曲《巨人》之类的发烧名曲，来检验它在表现交响乐时那种从容不迫、大气磅礴、广袤恢弘的声场气势和动态响应能力。也同样适合于演绎一些美艳飘逸，声音温润婉约的人声/弦乐以及端庄高亢的美声歌剧等等....... 至于演播时下人见人爱花见花开的流行歌曲，更有锦上添花的“美颜滤镜”之功效，其听感美誉度相比普通的HI-FI功放更是有云泥之别，听感逆天、令人惊艳，简直不可同日而语！值得向有品位、有经济实力、有专门的音乐聆听间的爱乐音乐人士强烈推荐！
